МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ НЕРАВНОПОЛОЧНОГО ДВУТАВРОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded rectangular unequishelf H-beam shapes of aluminium, aluminium and magnesium alloys. Assortment

ГОСТ 29303-2025

МКС 77.150.20

Дата введения 1 сентября 2025 года с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией «Объединение производителей, поставщиков и потребителей алюминия» (Алюминиевая Ассоциация)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 «Алюминий»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2025 г. № 182-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узбекское агентство по техническому регулированию

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2025 г. № 301-ст межгосударственный стандарт ГОСТ 29303-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2025 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 29303-92

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей неравнополочного двутаврового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные параметры

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

3 Основные параметры

B, B1 — длина; H — высота; S, S1, S2 - толщина; R, R1 — радиусы скругления; r, r1, r2, r3 - радиусы притупления

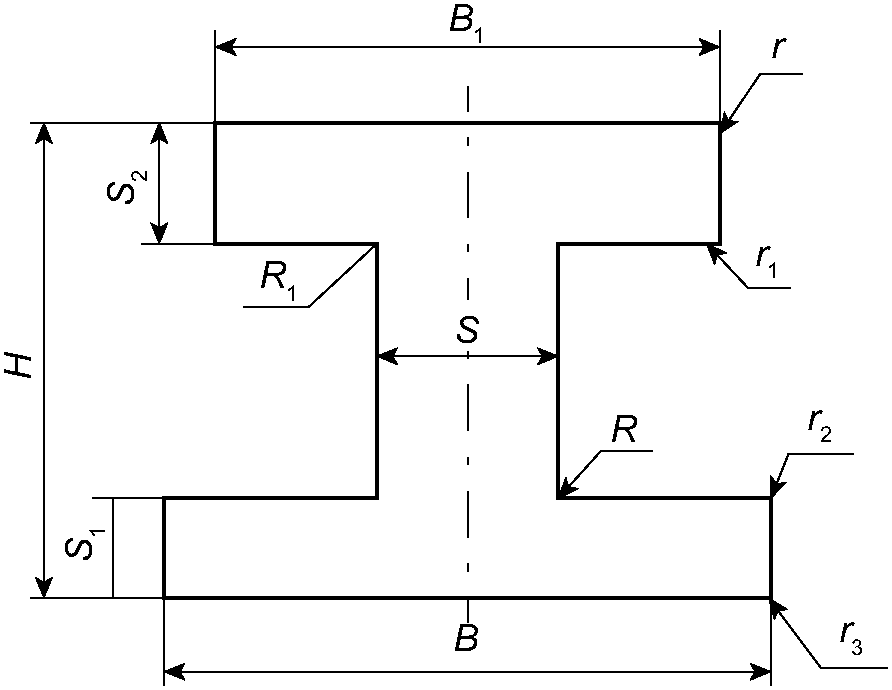

Рисунок 1 — Прессованный прямоугольный профиль неравнополочного двутаврового сечения

Таблица 1

Норма профилей, размеры и теоретическая масса

Номер профиляРазмеры, ммПлощадь сечения, см2Диаметр описанной окружности, ммТеоретическая масса 1 м сплава, кг
HBB1SS1S2RR1алюминиевогомагниевого
4301705,234,012,04,01,51,5--0,778340,2220,140
4303777,050,036,030,03,02,0--2,820500,8040,508
4306538,040,020,014,04,01,5--2,250400,6410,405
4303788,545,015,06,02,02,00,50,51,472450,4200,265
4301719,024,09,01,21,01,01,51,50,433240,1230,078
43037910,040,019,011,03,03,00,50,52,212400,6300,398
43017212,012,56,04,04,05,01,01,00,929160,2650,167
43070012,744,016,01,51,21,50,50,50,920440,2620,166
43017315,06,55,01,21,21,20,50,50,291160,0830,052
43017415,015,07,01,01,01,20,50,50,364190,1040,066
43038016,045,016,01,51,21,51,01,00,973450,2770,175
43017516,07,04,51,21,21,2--0,301170,0860,054
43038116,052,06,52,01,52,53,03,01,260520,3590,227
43065416,052,06,52,01,58,53,03,01,530520,4360,275
43017617,09,07,01,01,01,00,50,50,312190,0890,056
43017718,020,010,01,51,51,51,01,00,684240,1950,123
43065521,048,08,01,51,52,53,03,01,252480,3570,225
43065621,052,08,01,51,52,53,03,01,312520,3740,236
43038222,052,010,02,02,03,03,03,01,757520,5010,316
43065728,030,09,03,03,03,00,50,51,832360,5220,330
43017830,028,08,01,51,22,02,02,00,932370,2660,168
43017930,034,08,02,01,52,02,02,01,234400,3520,222
43018030,036,015,01,51,83,02,02,01,510420,4300,272
43018130,040,08,02,01,52,02,01,01,311440,3740,236
43065830,040,020,01,51,51,52,02,01,339450,3820,241
43038330,056,050,02,02,03,03,03,03,197610,9110,576
43018232,044,040,02,010,52,52,52,56,054531,7251,090
43038433,036,012,02,01,52,53,03,01,497430,4270,270
43018333,040,032,02,02,02,03,03,02,097490,5980,378
43018433,070,040,04,06,55,03,03,07,487702,1341,348
43018533,546,018,02,03,55,03,03,03,087500,8800,556
43018633,546,040,02,03,55,03,03,04,187551,1930,754
43018733,580,040,04,06,57,03,03,08,877802,5301,598
43039233,744,040,03,01,91,83,03,02,533540,7220,456
43018835,010,06,03,06,03,02,02,01,594360,4540,287
43018935,034,03,02,02,52,52,52,51,579430,4500,284
43019035,040,032,02,04,05,03,03,03,797511,0820,684
43019135,042,030,02,04,52,52,52,53,254510,9270,586
43019235,048,032,02,03,03,03,03,03,057550,8710,550
43070235,050,06,01,51,56,53,03,01,622530,4620,292
43019335,050,030,03,04,52,52,52,53,894551,1100,701
43019435,070,040,04,08,07,03,03,09,277712,6441,670
43019535,080,040,04,08,07,03,03,010,077802,8721,814
43066035,085,046,015,010,017,01,01,017,529854,9963,155
43066135,287,046,03,53,52,53,03,05,294871,5090,953
43038536,536,030,02,06,54,03,03,04,137491,1790,745
43019636,548,08,02,02,55,03,03,02,257520,6430,406
43066236,840,015,01,81,85,04,04,02,147490,6120,387
43019737,020,05,83,01,320,02,01,41,917400,5460,345
43019837,048,012,04,04,06,04,04,03,857531,0990,694
43019937,048,044,04,05,04,03,03,05,357591,5270,964
43038638,044,040,02,05,03,04,04,04,137571,1790,745
43066338,044,040,02,355,03,04,04,04,242571,2090,764
43020038,048,016,02,04,05,03,03,03,327540,9480,599
43020138,048,018,02,04,05,03,03,03,477540,9910,626
43020238,048,018,04,03,05,04,04,03,677541,0480,662
43020338,048,032,02,04,05,03,03,04,177561,1910,752
43020438,050,040,03,05,04,03,03,05,047591,4380,909
43020538,052,018,02,04,05,03,03,03,637571,0370,655
43020638,070,040,04,06,04,03,03,06,997721,9941,260
43020738,070,040,04,08,010,03,03,010,477722,9861,886
43020838,080,040,04,08,010,03,03,011,277803,2142,030
43066538,0100,040,03,03,05,03,03,05,9771001,7041,076
43020938,540,012,02,02,03,53,53,51,985490,5660,357
43021038,548,016,04,03,55,04,04,03,817541,0880,687
43021139,042,010,02,02,53,53,53,52,165510,6170,390
43038739,045,012,02,02,53,53,53,52,284520,6510,411
43021239,048,014,04,03,55,53,03,03,727541,0620,671
43021339,050,030,02,02,53,53,52,53,039580,8660,547
43021439,080,040,04,09,010,03,03,012,077803,4422,174
43021540,013,06,02,510,02,52,02,02,172410,6190,391
43038840,024,06,02,52,012,0--1,850440,5270,333
43021640,040,012,02,53,03,03,03,02,487510,7090,448
43021740,040,020,02,03,53,53,53,52,865520,8170,516
43021840,040,024,01,51,51,52,02,01,549520,4420,279
43021940,042,016,02,03,53,53,53,52,795520,7970,503
43022040,048,014,04,04,06,05,03,04,106551,1700,739
43022140,048,020,02,53,03,03,03,02,967560,8460,534
43070340,050,010,01,51,56,53,03,01,957560,5580,352
43070440,050,010,02,02,56,53,03,02,597560,7400,468
43070540,050,010,01,53,06,53,03,02,685560,7650,483
43022240,050,024,03,012,03,03,03,07,547572,1511,359
43022340,050,547,52,55,02,03,03,04,377631,2480,788
43022440,054,052,02,05,06,02,52,56,454661,8391,162
43022540,070,044,02,53,03,03,03,04,347731,2390,783
43022640,070,046,04,05,05,04,04,07,137742,0341,285
43022740,076,064,07,010,012,03,03,016,617824,7362,991
43022840,542,014,02,03,54,03,03,02,767520,7890,498
43022940,570,040,04,010,08,03,03,011,177733,1862,012
43066641,016,011,03,07,010,03,02,02,996430,8540,539
43023041,048,014,04,05,06,04,04,04,577561,3050,824
43023142,048,020,05,07,08,03,03,06,387571,8201,150
43023242,048,044,05,07,08,03,03,08,307622,3681,495
43023342,080,042,010,07,010,05,05,012,515813,5672,253
43023442,548,012,02,53,06,04,04,03,135560,8930,564
43038943,020,014,04,011,06,02,02,04,114461,1730,741
43023643,053,048,02,52,52,52,52,53,529661,0060,635
43040043,550,018,02,54,04,54,04,03,822591,0890,688
43023543,560,046,04,011,010,54,04,012,447693,5472,241
43066744,270,056,03,59,05,03,03,010,234782,9171,842
43023745,035,025,01,51,51,82,02,01,635540,4660,294
43023845,040,038,02,03,04,03,03,03,557601,0140,640
43023945,042,028,02,02,02,03,03,02,297580,6550,414
43024045,048,012,04,04,06,04,04,04,177581,1910,752
43070645,050,010,02,53,06,53,03,03,115590,8880,561
43066845,050,012,02,08,05,04,04,05,377591,5330,968
43070745,050,012,03,05,07,03,03,04,407591,2560,793
43070845,050,015,02,54,07,03,03,03,977601,1340,716
43066945,050,018,05,015,05,04,04,09,787602,7891,762
43024145,050,046,04,04,05,04,04,05,877661,6751,058
43024245,051,038,02,02,02,03,03,02,677640,7630,482
43024445,070,040,04,09,015,03,03,013,217753,7672,379
43024545,570,044,02,56,04,54,04,07,192762,0501,295
43024646,046,010,04,06,05,03,03,04,737581,3500,853
43024746,049,046,04,04,06,04,04,06,297661,7951,134
43024846,050,010,04,06,05,04,04,05,037601,4360,907
43024947,046,010,04,06,05,04,04,04,837591,3790,871
43040147,056,025,02,52,56,03,03,03,940651,1230,709
43025048,040,020,02,52,04,04,04,02,787580,7940,502
43067048,550,016,02,52,54,04,04,03,077620,8770,554
43025148,550,030,02,52,54,04,04,03,637641,0370,655
43020250,018,016,03,07,03,54,04,03,142530,8960,566
43025350,040,018,03,03,57,04,04,03,982591,1350,717
43025450,040,034,02,52,02,54,04,02,925620,8340,526
43025550,040,034,02,52,04,04,04,03,397620,9680,612
43067250,048,020,02,53,03,03,03,03,217630,9170,579
43025650,050,08,02,54,04,04,04,03,507631,0000,631
43067150,050,015,03,04,07,03,03,04,297631,2250,774
43025750,050,026,02,54,04,04,04,04,227651,2050,761
43025850,060,045,04,04,04,03,03,05,957731,6981,072
43067350,060,046,02,54,05,03,03,05,802741,6541,044
43025950,060,050,02,54,04,04,04,05,587751,5921,006
43067450,060,054,02,56,08,03,03,08,897762,5361,602
43026050,066,044,05,05,08,03,03,08,747762,4931,575
43026150,070,030,06,08,08,08,08,010,589763,0181,906
43067550,564,062,03,55,59,05,05,010,575813,0141,903
43067652,010,06,03,010,06,03,51,52,502530,7130,450
43026252,070,044,02,56,011,04,04,010,052802,8651,809
43067753,050,018,04,05,05,04,04,05,257661,4980,946
43067856,026,018,03,53,03,03,03,03,147600,8970,567
43026356,064,040,03,04,06,04,04,06,477781,8461,166
43067957,525,018,03,54,04,02,02,03,487620,9940,628
43026458,050,046,04,05,017,04,04,011,897753,3912,142
43026560,020,018,03,08,03,54,04,03,822631,0890,688
43026660,022,018,03,59,03,54,04,04,410631,2570,794
48068060,025,018,03,55,05,02,02,03,934641,1210,708
43026760,030,025,03,05,05,03,03,04,327661,2330,779
43026860,035,020,06,012,06,06,06,08,229672,3451,481
43026960,040,020,03,03,58,04,04,04,592681,3090,827
43027060,040,022,03,53,59,04,04,05,180681,4760,932
43068160,048,016,02,03,510,03,03,04,287701,2220,772
43068260,050,040,02,03,03,03,03,03,857751,0990,694
43068360,052,019,03,05,05,05,05,05,265721,5000,948
43027160,062,040,03,05,05,05,05,06,815801,9421,227
43027360,080,040,012,010,015,05,05,018,415895,2483,315
43027460,090,070,04,06,06,06,06,011,8291013,3712,129
43068460,0126,066,012,08,68,65,05,021,8631276,2313,935
43027560,560,052,05,013,05,06,06,012,834833,6582,310
43027661,096,064,05,011,014,06,06,021,6291046,1643,893
43027763,096,076,05,011,016,06,06,024,8291087,0764,469
43027864,070,060,04,07,022,04,04,019,637915,5973,535
43068565,047,030,03,04,04,03,03,04,867761,3870,876
43068665,047,030,03,05,05,03,03,05,577761,5901,004
43027966,092,076,05,012,016,06,06,025,4091087,2424,574
43068867,080,025,010,010,012,06,02,015,672924,4662,821
43028067,0100,025,010,010,012,06,04,017,7231055,0513,190
43028168,072,066,017,026,015,05,05,033,425979,5266,016
43028270,022,018,03,59,04,04,04,04,832731,3770,870
43028370,026,018,04,09,04,04,04,05,477731,5610,986
43028470,045,022,03,54,09,04,04,05,912791,6851,064
43028570,045,026,04,04,09,04,04,06,557791,8691,180
43028770,060,040,05,05,35,35,05,08,485872,4181,527
43069070,0125,050,020,010,010,05,05,027,7151277,8994,989
43028875,090,032,03,03,04,03,03,06,0971041,7381,098
43069175,0100,044,06,020,06,05,05,025,7951117,3514,643
43028976,048,035,03,03,05,05,05,05,445871,5520,980
43069276,0130,070,024,018,024,05,05,048,57513513,8448,743
43069379,096,068,06,510,08,06,06,019,3141165,5053,477
43029080,026,020,04,010,04,05,04,06,216831,7721,119
43029180,028,020,04,510,04,05,04,06,746841,9231,214
43029280,045,026,04,04,010,04,05,07,216882,0571,299
43029380,045,028,04,54,010,04,05,07,746882,2081,394
43029480,050,020,08,012,08,06,06,012,709893,6222,288
43029580,070,020,04,03,04,03,01,05,863961,6711,055
43029680,090,060,04,04,04,03,03,08,9571122,5531,612
43069480,0135,070,030,025,020,05,05,058,46514016,66210,524
43029782,0100,090,05,010,018,05,05,029,1151268,2985,241
43029884,0100,080,04,06,010,05,05,016,9351244,8263,048
43029985,094,090,05,013,018,05,05,031,3351258,9305,640
43030085,0100,090,05,010,018,05,05,029,2651288,3405,268
43030185,0140,055,031,011,010,05,05,040,95514511,6727,372
43030287,0100,080,04,09,010,05,05,019,9351265,6813,588
43030388,048,035,02,03,05,05,05,05,005981,4260,901
43030488,048,035,03,03,05,05,05,05,805981,6541,045
43030590,030,020,04,011,04,55,04,57,374942,1021,327
43030690,032,020,04,511,04,55,04,57,967942,2711,434
43030790,050,030,04,04,511,04,55,08,724992,4861,570
43030890,050,032,04,54,511,04,55,09,317992,6551,677
43030995,070,060,03,03,03,03,03,06,6471151,8941,197
43069598,0122,092,050,028,030,05,05,081,97514723,36314,755
43069698,0196,092,050,028,030,05,05,0102,69519729,26818,485
430310100,034,020,04,511,04,56,04,58,6841042,4751,563
430311100,034,020,05,012,04,56,04,59,3961042,6781,691
430312100,050,034,04,54,511,04,56,010,0341092,8601,806
430313100,050,034,05,04,512,04,56,010,7461093,0631,934
430314100,050,044,02,05,04,04,04,06,2171111,7721,119
430315100,060,020,08,012,08,06,06,015,5091104,4202,792
430316100,062,025,03,07,08,05,05,09,1051112,5951,639
430317100,084,035,05,05,05,05,05,010,6651203,0391,920
430318100,0110,030,03,05,04,00,50,59,4321312,6881,698
430319100,0110,060,020,014,030,05,05,044,81513512,7728,067
430320105,098,072,08,012,011,05,05,026,4551367,5404,762
430321110,038,022,04,512,05,07,05,010,1631142,8961,829
430322110,040,022,05,013,05,07,05,011,2181153,1972,019
430323110,060,038,04,55,012,05,07,012,0631213,3482,171
430324110,060,040,05,05,013,05,07,013,1181213,7392,361
430635110,080,027,020,013,065,04,04,034,4871269,8296,208
430325115,090,079,05,012,08,05,04,022,0461436,2833,968
430326120,050,020,05,010,06,06,06,011,7091263,3372,108
430327125,040,022,05,013,05,08,05,012,0321293,4292,166
430328125,044,022,05,514,05,08,05,013,4721303,8402,425
430329125,060,040,05,05,013,05,08,013,9321353,9712,508
430440125,060,044,05,55,014,05,08,015,3721364,3812,767
430331140,046,024,05,015,05,59,05,514,6731454,1822,641
430332140,048,024,06,015,05,59,05,516,1681454,6082,910
430333140,070,046,05,05,515,05,59,017,2031524,9033,096
430334140,070,048,06,05,515,05,59,018,6981525,3293,366
430697146,080,050,03,07,05,05,05,012,3351613,5152,220
430335146,080,055,04,010,05,05,05,016,2051614,6182,917
430336150,040,08,03,05,05,03,03,06,6771531,9031,202
430337150,080,030,04,06,04,02,02,011,6341623,3162,094
430338160,050,026,05,516,06,010,06,017,7341655,0543,192
430339160,052,026,06,516,06,010,06,019,4341655,5393,498
430340160,070,050,05,56,016,06,010,020,3741715,8073,667
430341160,070,052,06,56,016,06,010,022,0741726,2913,973
430342178,0101,633,06,614,78,96,56,528,4251948,1015,117
430343180,056,028,06,017,06,511,06,521,4311856,1083,858
430344180,060,028,07,017,06,511,06,523,6761866,7484,262
430345180,080,056,06,06,517,06,511,024,8111937,0714,466
430346180,080,060,07,06,517,06,511,027,0561937,7114,870
430347180,090,026,06,010,06,012,06,021,1731926,0343,811
430348185,040,010,03,05,05,03,03,07,8271872,2311,409
430349185,060,040,06,06,06,03,03,016,4571924,6902,962
430350200,066,030,06,518,07,012,07,026,1832077,4624,713
430351200,070,030,08,018,07,012,07,029,5282078,4165,315
430352200,080,040,04,06,06,03,03,014,7972104,2172,664
430353200,080,040,05,06,06,03,03,016,6772104,7533,002
430354200,080,066,06,57,018,07,01,229,0722138,2855,233
430355200,080,070,08,07,018,07,01,232,4172149,2395,835
430356200,0100,028,06,511,06,513,06,525,5892137,2934,606
430357200,0100,060,05,59,05,05,05,022,4452166,3974,040
430358200,0100,060,06,08,06,04,04,022,8972166,5264,122
430359200,0100,090,06,511,06,513,06,529,6192218,4415,331
430360220,0110,030,07,011,07,014,07,029,3922358,3775,290
430361220,0110,090,07,011,07,014,07,033,5922429,5746,046
430362220,0120,030,08,011,07,014,07,032,5122379,2665,852
430363220,0120,090,08,011,07,014,07,036,71224410,4636,608
430364230,080,040,06,59,08,03,03,024,3222396,9324,378
430365238,052,050,03,04,05,04,04,011,5872433,3022,086
430366240,0116,080,08,013,010,08,05,040,82226011,6347,348
430367240,0130,032,07,512,08,016,08,036,03425910,2706,486
430368240,0130,0100,07,512,08,016,08,041,47426711,8207,465
430369240,0140,032,08,512,08,016,08,039,43426111,2397,090
430370240,0140,0100,08,512,08,016,08,044,87426912,7898,077
430371240,0140,0100,08,512,08,016,016,045,69826913,0248,226
430372270,0145,034,08,013,09,018,09,043,48829012,3947,828
430373270,0145,0100,08,013,09,018,09,049,42829814,0878,897
430374270,0155,034,09,513,09,018,09,048,50829313,8258,732
430375270,0155,0100,09,513,09,018,09,054,44830015,5189,801
430376300,0150,030,09,017,08,015,015,054,58231915,5569,825
Примечания
1 Значения радиусов скругления R и R1 не приведенные в настоящей таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.
2 Радиусы притупления острых кромок r, r1, r2, r3 должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657.

3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1.

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1.

3.4 Соответствие номеров профилей ранее действовавшим обозначениям приведено в таблице В.1.

Приложение А (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Таблица А.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Марка сплава Переводной коэффициент Марка сплава Переводной коэффициент
Для алюминия всех марок 0,950 1161 0,972
АМц 0,958 1163 0,975
АМцС 0,958 1915 0,972
АМг2 0,940 1920 0,954
АМг3 0,937 1925 0,972
АМг5 0,930 1935 0,977
АМг6 0,926 1985ч 0,948
1561 0,930 1973 1,000
Д1 0,982 1980 0,968
Д16 0,976 ВД1 0,982
Д16ч 0,976 АВД1-1 0,982
Д19ч 0,968 АКМ 0,970
Д20 0,996 М40 0,965
АВ 0,947 АК4 0,970
ВАД1 0,968 АК6 0,962
К48-2 0,972 АД31Е 0,950
К48-2пч 0,972 АК4-1 0,982
АД31 0,950 АК4-1ч 0,982
АД33 0,951 ВД17 0,965
АД35 0,954 1420 0,867

Приложение Б (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ

Таблица Б.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Марка сплава Переводной коэффициент
Для магния всех марок 1,000
МА1 0,978
МА2 0,989
МА2-1 0,990
МА2-1пч 0,990
МА8 0,989
МА12 0,989

Приложение В (справочное)

СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВОВАВШИМ ОБОЗНАЧЕНИЯМ

Таблица В.1

Номер профиля Обозначение профиля по каталогу 1966 г. Обозначение профиля по чертежам завода-изготовителя
430170 - АПР 265, ПК 15060
430171 П 202-2 С 163, ПК 545, ПС 25-43
430172 - ПК 16913
430173 П 202-4 ПВ 443
430174 - ПС 885-514
430175 - ПВ 1394, ПК 14357
430176 П 202-5 ПК 0549
430177 П 202-7 ПК 0761
430178 П 202-9 С 878, ПК 13040
430179 - С 1542, ПК 16366
430180 П 202-11 С 776, НП 1847, ПК 12213
430181 - С 1576, ПК 16490
430182 - ПК 14066
430183 П 202-13 ПК 436-27
430184 - ПК 15298
430185 П 202-6 НП 946-2, ПС 25-42, С 2166
430186 П 202-8 С 1514, НП 946-1, ПС 25-33, С 358
430187 - ПК 16402
430188 - НП 828-3
430189 - ПК 18094
430190 П 202-15 ПК 436-29
430191 - ПК 16980
430192 П 202-17 ПК 436-28
430193 - ПК 16978
430194 - ПК 14076
430195 - ПК 14077
430196 П 202-19 ПК 0866
430197 П 164-2 ПВ 1065, ПП 709-1, ПК 12309
430198 - ПК 16660-3
430199 П 202-10 ПС 25-39, ПК 534-3
430200 - С 1506, ПК 15974, ПН 485
430201 - ПК 15598
430202 - ПК 12565
430203 П 202-12 С 302, ПК 436-10, НП 826-1, ПС 25-18, ПВ 540, С 313
430204 - ПК 12518-11, ПК 15504
430205 П 202-14 ПК 442-5
430206 П 202-16 ПК 436-62
430207 П 202-21 ПК 436-63
430208 П 202-23 ПК 436-64, ПС 25-55, ПК 13452
430209 - ПК 14958
430210 - ПК 12568
430211 - ПК 12569
430212 П 202-25 ПК 12984, ПН 349
430213 П 202-18 ПС 25-30, ПК 19325, ПК 505
430214 - ПК 17253
430215 П 164-3 НП 828-1А, НП 282-2
430216 - ПК 17599
430217 - ПК 16325
430218 - ПК 16928
430219 - ПК 12566
430220 - ПК 15406
430221 - ПК 12564
430222 П 202-27 С 848, ПК 12739
430223 - ПК 17779
430224 - ПК 12518-10
430225 П 202-20 ПК 436-13, ПК 436-13А, ПС 25-22
430226 П 202-22 ПС 25-16, ПК 436-9
430227 - ПК 17101-1
430228 П 202-29 ПК 12983
430229 - ПК 15298-1
430230 П 202-31 ПК 12982
430231 П 202-24 ПК 534-2, ПС 25-38
430232 П 202-26 ПС 25-37, ПК 534-1
430233 - ПК 17258
430234 - ПК 16660-2
430235 - ПК 18016
430236 П 202-28 ПК 437, ПП 257-4, ПС 25-4
430237 - ПК 17819
430238 П 202-30 ПК 436-15, ПС 25-24
430239 П 202-32 ПК 436-23, ПП 156-9, НП 1482
430240 - ПК 16660-1
430241 - ПК 17492
430242 П 202-34 С 852, ПК 436-1, ПП 156-4, ПС 25-1
430244 - ПК 15298-2
430245 П 202-36 ПК 436-24, НП 385-1
430246 П 202-37 ПК 436-32
430247 - ПК 15405
430248 П 202-39 ПК 436-31
430249 П 164-4 ПК 308-21
430250 - ПК 15296
430251 П 202-38 ПС 25-31, НП 1639, ПК 19326
430252 П 202-41 ПВ 221-1
430253 П 202-40 ПВ 222-1
430254 П 202-42 С 638, НП 1316-1
430255 П 202-43 С 638А, ПК 436-72
430256 - ПК 17241-1
430257 - ПК 17241-2
430258 - ПК 16401
430259 П 202-44 ПК 11507
430260 П 202-45 С 1248, ПС 25-52, ПК 11713
430261 - ПК 17364
430262 П 202-46 ПК 436-14, ПП 156-10, ПС 25-23
430263 П 202-48 ПВ 434, ПК 436-5, ПС 25-12
430264 П 202-50 ПК 436-7, ПС 25-14
430265 П 202-51 ПВ 221-2
430266 П 202-53 ПВ 221-3
430267 П 202-55 ПС 885-260
430268 П 202-52 ПВ 320
430269 П 202-54 ПВ 222-2
430270 П 202-56 ПВ 222-3
430271 П 202-57 ПК 12978
430273 П 202-60 С 1471, ПП 156-12
430274 П 202-62 С 370, ПК 436-6А, ПК 436-6, ПС 25-13
430275 П 202-63 ПС 25-20/2
430276 П 202-65 ПС 25-20/1
430277 П 202-64 ПК 436-12, ПП 156-7, ПС 25-20
430278 П 202-66 ПК 436-8, ПС 25-15, ПК 436-8Б
430279 П 202-68 ПС 436-11, ПС 25-19
430280 - ПК 15877, НП 1521
430281 - С 1236
430282 П 202-69 ПВ 221-4
430283 П 202-71 ПВ 221-5
430284 П 202-70 ПВ 2224
430285 П 202-72 ПВ 222-5
430287 - С 1530, ПК 16264
УДК 669.71-42:006.354МКС 77.150.20
Ключевые слова: профили прессованные прямоугольные неравнополочного двутаврового сечения, сортамент, алюминиевые сплавы, магниевые сплавы, теоретическая масса
