ГОСТ 29295-92 (ИСО 9246-88). Межгосударственный стандарт. Машины землеройные. Бульдозерные отвалы к гусеничным и колесным тракторам. Расчет объема призмы волочения
(утв. и введен в действие Постановлением Госстандарта СССР от 05.02.1992 № 107)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1993.
от 5 февраля 1992 г. № 107
БУЛЬДОЗЕРНЫЕ ОТВАЛЫ К ГУСЕНИЧНЫМ И КОЛЕСНЫМ ТРАКТОРАМ
РАСЧЕТ ОБЪЕМА ПРИЗМЫ ВОЛОЧЕНИЯ
Earth-moving machinery.
Grawler and wheel tractor dozers. Volumetric ratings
(ИСО 9246-88)
1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством тяжелого машиностроения
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 05.02.92 № 107
3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 9246-88 «Машины землеройные. Бульдозерные отвалы к гусеничным и колесным тракторам. Расчет объема призмы волочения» и полностью ему соответствует
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер раздела, пункта |
| ГОСТ 28632-90 (ИСО 6746-2-87) | 3 |
| ГОСТ 28764-90 (ИСО 6165-87) 1.1 | |
| ГОСТ 29194-91 (ИСО 6747-88) | 1.2 |
| 6. ПЕРЕИЗДАНИЕ. Май 2004 г. | |
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Настоящий стандарт устанавливает порядок расчета объема призм волочения бульдозерных отвалов.
Стандарт используют при сравнении объемов призм волочения бульдозерных отвалов к тракторам по ГОСТ 28764 <*>.
<*> На территории Российской Федерации действует ГОСТ Р ИСО 6165-99.
Стандарт не может быть использован при оценке производительности бульдозеров в условиях реальной эксплуатации или в конкретных случаях применения. В этих случаях необходимо учитывать другие параметры, например эффективность отвала, мощность трактора, тяговое усилие, свойства грунта, рельеф местности, приемы работы оператора и рабочий цикл машины.
1.2. Настоящий стандарт распространяется на бульдозерное оборудование всех типов (с прямым, поворотным, полусферическим и сферическим отвалами), монтируемое на все тракторы по ГОСТ 29194. Переднюю поверхность отвала считают плоской и вертикальной; объем, прилегающий к криволинейной поверхности отвала, не учитывают (см. черт. 1).

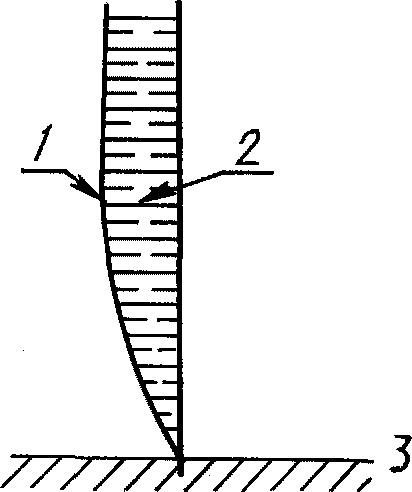

1 — криволинейная поверхность отвала;
2 — объем, прилегающий к криволинейной поверхности отвала;
3 — опорная плоскость отсчета (GRP)
2. ССЫЛКИ
Ссылочные документы приведены в приложении.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
3.1 Бульдозерное оборудование с неповоротным отвалом
3.1.1. Площадь отвала Aт — площадь в квадратных метрах проекции отвала (за исключением выступов боковых ножей) на вертикальную плоскость, параллельную среднему участку режущей кромки отвала (см. черт. 2). Отвал установлен в среднее по углу наклона положение, режущая кромка находится на опорной плоскости отсчета (GRP).

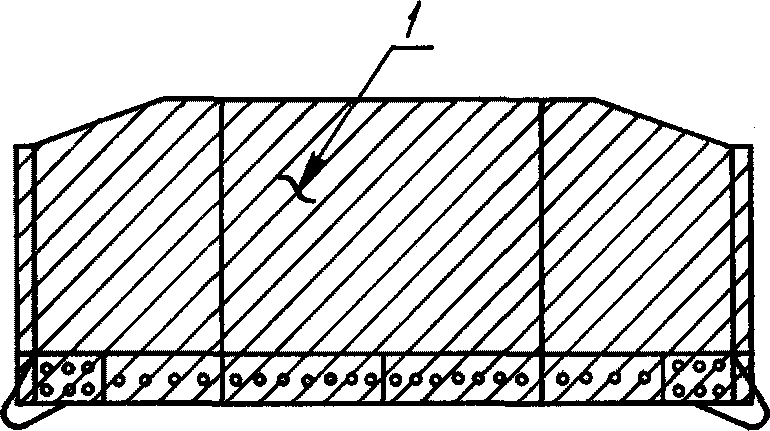

1 — площадь проекции Aт (прямой, полусферический и сферический отвалы)
3.1.2. Длина отвала W — расстояние в метрах от одного конца отвала до другого, не считая боковых ножей (см. черт. 3).

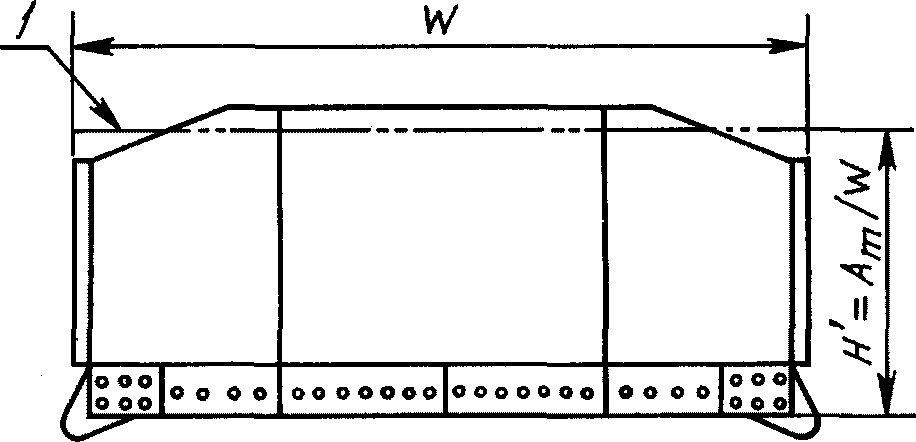

Размеры прямого, полусферического и сферического отвалов
3.1.3. Эффективная высота отвала H' — высота в метрах по вертикали, которая при умножении на длину отвала W дает площадь проекции, равную Aт, т.е. H' = Aт/W (см. черт. 3).
3.1.4. Эффективный контур отвала — упрощенное изображение передней поверхности отвала в виде вертикальной плоскости с размерами W и H' (см. черт. 3), применяемое для вычисления объема призмы волочения.
3.2 Бульдозерное оборудование с полусферическим и сферическим отвалами
3.2.1. Площадь проекции отвала Aт — то же, что для прямого неповоротного отвала (п. 3.1.1).
3.2.2. Длина отвала W — то же, что для прямого неповоротного отвала (п. 3.1.2).
3.2.3. Эффективная высота отвала H' — то же, что для прямого неповоротного отвала (п. 3.1.3).

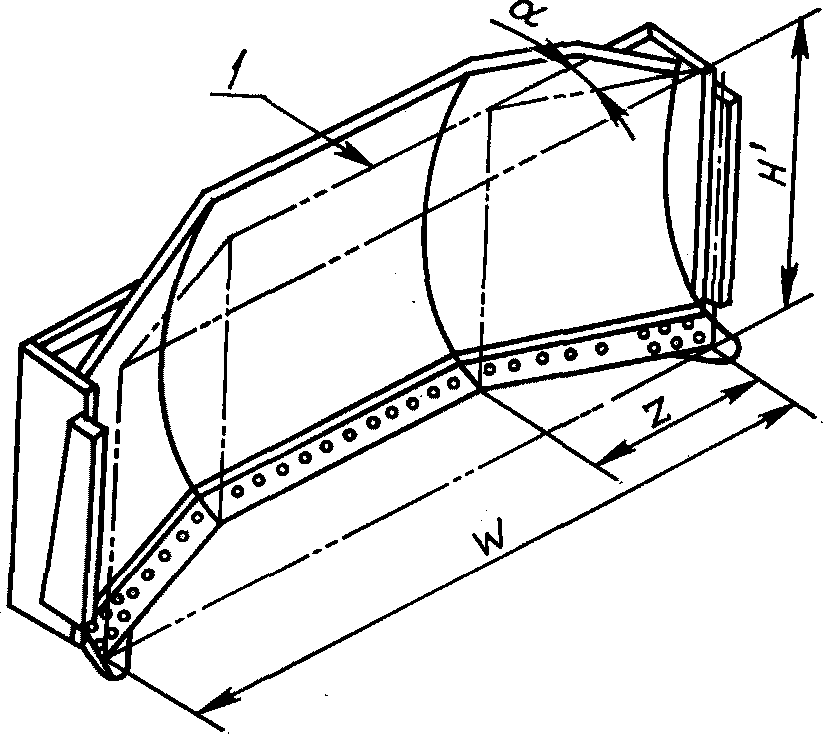

3.2.4. Эффективный контур отвала — упрощенное изображение передней поверхности отвала, применяемое для вычисления объема призмы волочения. Образуется пересекающимися вертикальными плоскостями, проходящими через режущую кромку отвала на уровне GRP при установке отвала в среднее по углу наклона положение. Фронтальные размеры W и H' (см. черт. 4).
и полусферического отвалов
3.2.5. Угол установки боковой части отвала \alpha — угол в градусах, измеряемый у режущей кромки отвала, находящейся на GRP, при среднем по углу наклона положении отвала. Угол определяет направление пересекающихся плоскостей, образующих эффективный контур отвала (см. черт. 4).
3.2.6. Длина боковой части отвала Z — длина в метрах боковой части отвала, измеряемая параллельно длине отвала (см. черт. 4).
3.3 Бульдозерное оборудование с поворотным отвалом, установленным в прямое положение

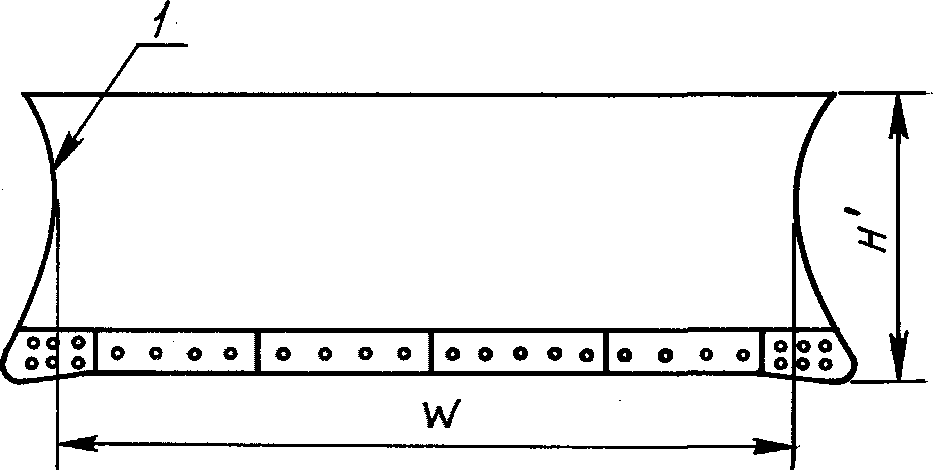

3.3.1. Длина отвала W — длина в метрах отвала (см. черт. 5).
3.3.2. Эффективная высота отвала H' — высота в метрах по вертикали при установке отвала в среднее по углу наклона положение (см. черт. 5).
3.3.3. Эффективный контур отвала — упрощенное изображение передней поверхности отвала в виде вертикальной плоскости с размерами W и H' (см. черт. 5), применяемое для вычисления объема призмы волочения.
4. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И ФОРМУЛЫ ДЛЯ ВЫЧИСЛЕНИЯ ОБЪЕМА ПРИЗМЫ ВОЛОЧЕНИЯ
4.1 Условные обозначения
Vs — объем призмы волочения для прямого, поворотного, полусферического и сферического отвалов, вычисленный с использованием упрощенного изображения передней поверхности отвала по черт. 3 и 4.

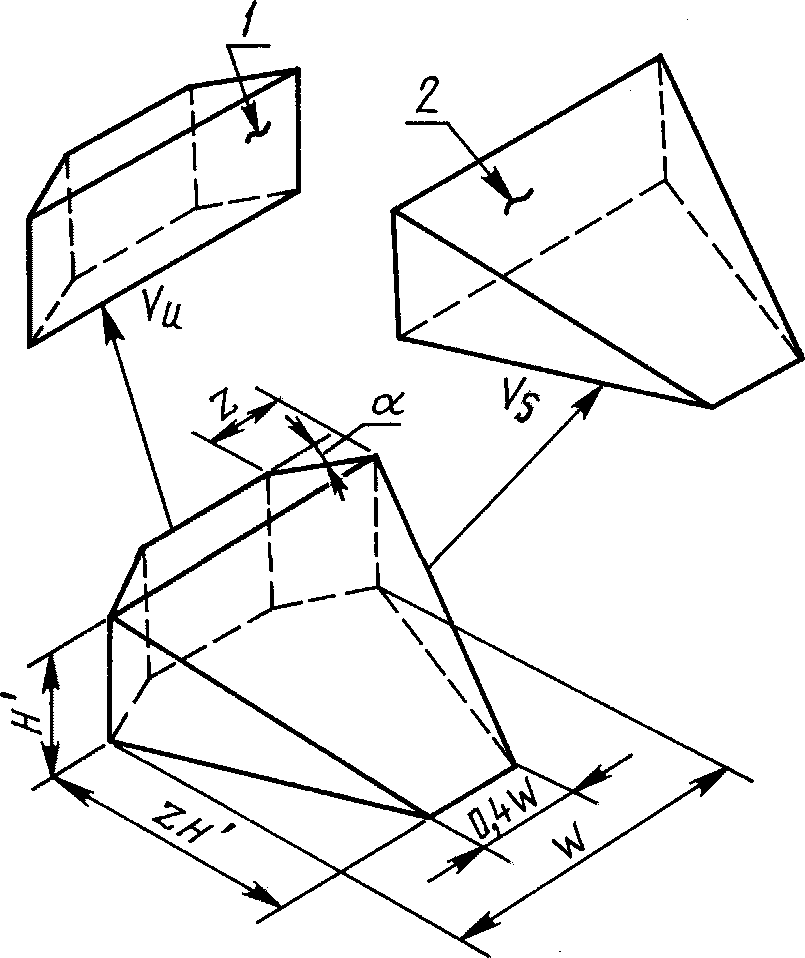

Vu — объем контура полусферического и сферического отвалов, учитывающий угол установки и длину их боковых частей (см. черт. 6).
1 — эффективный контур полусферического и сферического отвалов; 2 — прямой и поворотный отвалы
V1 — объем призмы волочения прямого и поворотного отвалов.
4.2 Формулы для вычисления объема призмы волочения
Объем призмы волочения, выраженный в кубических метрах, вычисляют в соответствии с черт. 6 по следующим формулам.
