Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 28 декабря 1991 г. № 2262

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЕСКИ ФОРМОВОЧНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ СРЕДНЕГО РАЗМЕРА ЗЕРНА И КОЭФФИЦИЕНТА ОДНОРОДНОСТИ

Moulding sands. Method for determination of medium size of seed and coefficient of homogeneity

ГОСТ 29234.3-91

Группа А59

ОКСТУ 4191 <*>

Дата введения 1 января 1993 года

<*> См. примечания ФГУП «СТАНДАРТИНФОРМ» (с. 5).

ИНФОРМАЦИОННЫЕ ДАННЫЕ <*>

<*> См. примечания ФГУП «СТАНДАРТИНФОРМ» (с. 5).

1. РАЗРАБОТАН И ВНЕСЕН ТК 252 «Литейное производство»

РАЗРАБОТЧИКИ

Н.Н. Кузьмин, И.А. Титова, Э.Л. Отрошенко (руководитель темы), Т.М. Мореева, Н.А. Рыкова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 28.12.91 № 2262

3. Срок первой проверки — 1998 г.

Периодичность проверки — 5 лет

4. ВВЕДЕН ВЗАМЕН 23409.24-78 в части формовочных песков

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Переиздание (по состоянию на апрель 2008 г.)

Настоящий стандарт распространяется на формовочные пески на основе кварцевого, применяемые в литейном производстве в качестве формовочного материала при изготовлении литейных форм и стержней и устанавливает метод определения среднего размера зерна и коэффициента однородности.

Средний размер зерна и коэффициент однородности рассчитывают по данным гранулометрического состава. Метод определения гранулометрического состава основан на определении количественного распределения частиц по крупности рассевом на ситах.

1. ОБЩИЕ ТРЕБОВАНИЯ

Общие требования к методу испытания — по ГОСТ 29234.0.

2. АППАРАТУРА И МАТЕРИАЛЫ

Прибор для определения гранулометрического состава, обеспечивающий частоту вращения эксцентрика (300 + 15) мин-1 и 180 ударов рычага в минуту или амплитуду колебаний полного набора сит с частотой 50 Гц.

Комплект сит по ГОСТ 6613 (не менее 10).

Весы лабораторные 4-го класса с наибольшим пределом взвешивания 160 г погрешностью +/- 5 мг по ГОСТ 24104.

Кисть мягкая КР26 или КР30 по ГОСТ 10597.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

Навеску песка после определения в ней массовой доли глинистых частиц по ГОСТ 29234.1 помещают на верхнее сито комплекта, в котором сита расположены в нисходящем порядке.

Рассев ведут в течение 15 мин, после чего прибор выключают, снимают сита, остатки песка раздельно с каждого сита количественно переносят на глянцевую бумагу (при этом сито тщательно очищают мягкой кистью) и взвешивают.

Испытание проводят на двух навесках.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1 Массовую долю остатка песка на сите (X) в процентах вычисляют по формуле

X = \frac{m_{1} \cdot 100}{m} ,

где m1 — масса остатка на сите, г,

m — масса исходной навески, г.

4.2. Допускаемое расхождение между результатами двух параллельных определений не должно превышать 10%. Если результаты испытания отличаются от среднего арифметического более, чем на 10%, то определение повторяют один раз.

За результат испытания принимают среднее арифметическое результатов трех определений.

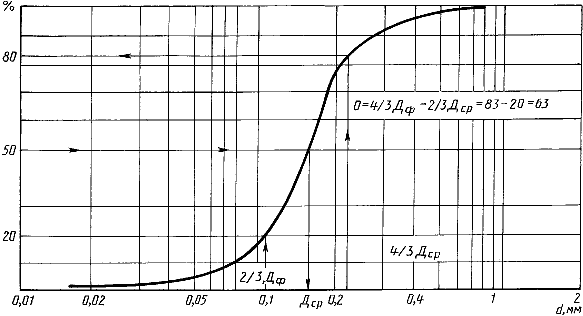

4.3. Для определения среднего размера зерна и коэффициента однородности строят интегральную кривую распределения частиц по размерам, для чего по оси абсцисс откладывают в логарифмическом масштабе размер сторон ячеек сетки в свету, а по оси ординат в линейном масштабе количество частиц меньше данного размера в процентах (чертеж).

Средний размер зерна (Дср) соответствует размеру сторон ячеек сетки, через который проходит 50% песчаной основы.

Для определения коэффициента однородности (О) по интегральной кривой находят процентное содержание частиц размером меньше 4/3 Дср и 2/3 Дср. Коэффициент однородности равен разности этих значений (чертеж).

4.4. Пример заполнения таблицы с результатами для определения среднего размера зерна и коэффициента однородности приведен в приложении.

Приложение

ТАБЛИЦА ДЛЯ ОПРЕДЕЛЕНИЯ СРЕДНЕГО РАЗМЕРА ЗЕРНА И КОЭФФИЦИЕНТА ОДНОРОДНОСТИ

ПРИМЕЧАНИЯ ФГУП «СТАНДАРТИНФОРМ»

1 На первой странице дополнить кодом: МКС 25.120.30 (указатель стандартов «Национальные стандарты», 2008).

2 Указанный в разделе «Информационные данные» к ГОСТ 29234.3-91:

ГОСТ 24104-88 заменен на ГОСТ 24104-2001.
