ГОСТ 28941.25-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой трубы. Пробки глухие. Конструкция
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 304)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.
Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 304
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ
Flare fittings. Snuggle plugs. Construction
Дата введения 1 января 1992 года
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 15763-91 2; 3 | |
| ГОСТ 22525-77 | 1 |
| 5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г. | |
Настоящий стандарт распространяется на глухие пробки для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1, 3 являются обязательными, другие — рекомендуемыми.

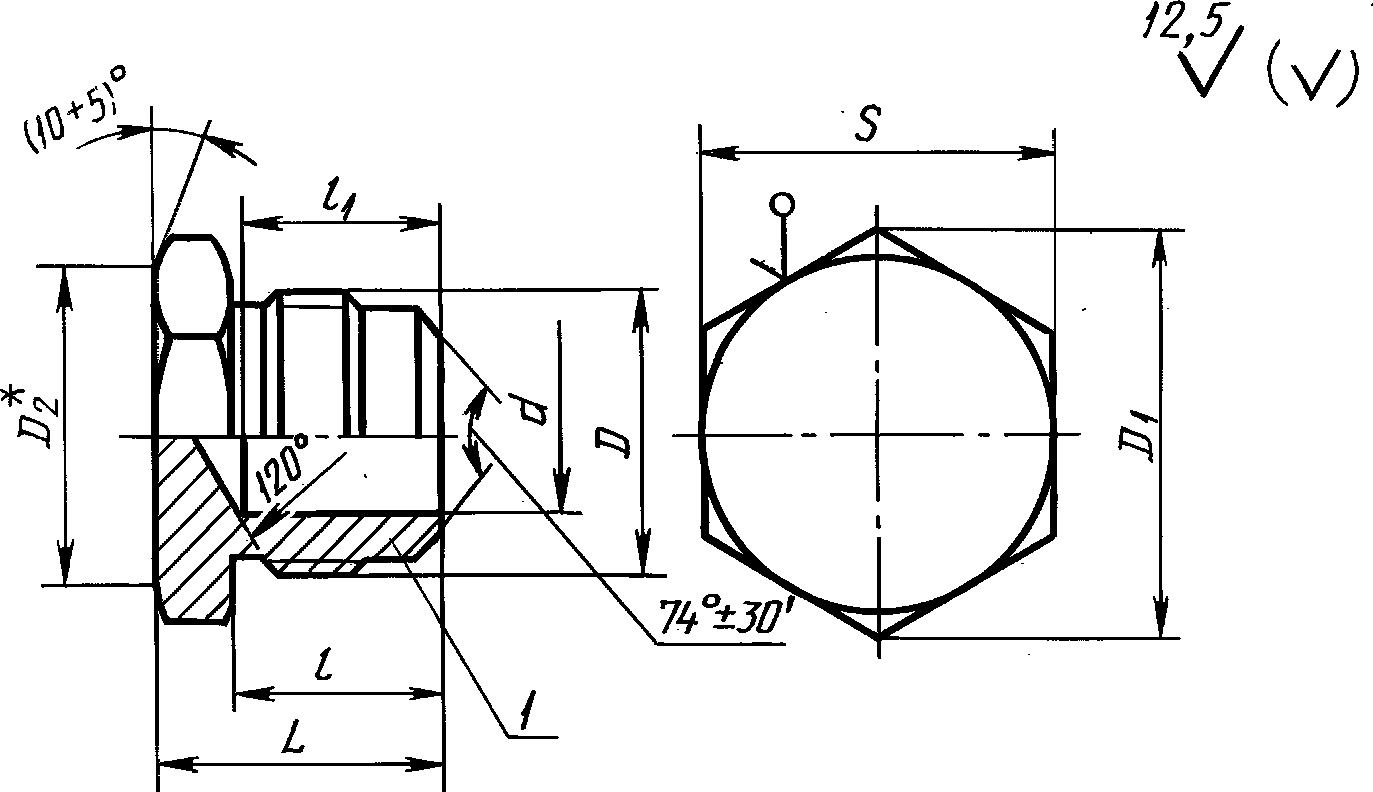

1. Конструкция и размеры глухих пробок должны соответствовать указанным на чертеже и в таблице.
1 — присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525
| Группа | Dн <*> | DN <*> (Dу) | d | D | D1 | S | L | l | l1 | Масса 1000 шт., кг |
| +/- 0,3 | ||||||||||
| 2 | 4 | 3 | - | М10 x 1 | 13,8 | 12 | 18 | 13 | - | 12,0 |
| 6 | 4 | - | М12 x 1,5 | 13,8 | 19 | 14 | - | 15,7 | ||
| 8 | 6 | - | М14 x 1,5 | 16,2 | 14 | 20 | 15 | - | 22,8 | |
| 10 | 8 | 7,5 | М16 x 1,5 | 19,6 | 17 | 22 | 17 | 17 | 26,2 | |
| 12 | 10 | 9,5 | М18 x 1,5 | 21,9 | 19 | 31,9 | ||||
| (14) | 12 | 11,0 | М22 x 1,5 | 27,7 | 24 | 25 | 19 | 19 | 56,7 | |
| 15 | ||||||||||
| 18 | 15 | 14,0 | М27 x 2 | 31,2 | 27 | 28 | 22 | 21 | 83,4 | |
| 22 | 20 | 18,0 | М30 x 2 | 36,9 | 32 | 31 | 23 | 23 | 110,5 | |
| 28 | 25 | 24,0 | М36 x 2 | 47,3 | 41 | 33 | 24 | 168,0 | ||
| (34) | 32 | 30,0 | М45 x 2 | 53,1 | 46 | 36 | 27 | 24 | 250,0 | |
| 35 | ||||||||||
| 42 | 40 | 36,0 | М52 x 2 | 63,5 | 55 | 38 | 335,0 | |||
<*> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).
1. Значения, приведенные в скобках, непредпочтительны.
Пример условного обозначения пробки группы 2 с Dн = 10 мм:
2. Значение номинального (условного) давления для пробок группы 2 — по ГОСТ 15763 (приложение 3).
3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.
