ГОСТ 28941.24-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Крышки глухие. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.24-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 304)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие

Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 304

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

КРЫШКИ ГЛУХИЕ

КОНСТРУКЦИЯ

Flare fittings. Snuggle covers. Construction

ГОСТ 28941.24-91

Группа Г18

ОКП 41 9362

Дата введения
1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

С.А. Михайлова; Ю.А. Решников

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 15763-91 3; 5
ГОСТ 22525-77	Приложение
ГОСТ 28941.26-91	Приложение
	Настоящий стандарт распространяется на глухие крышки для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

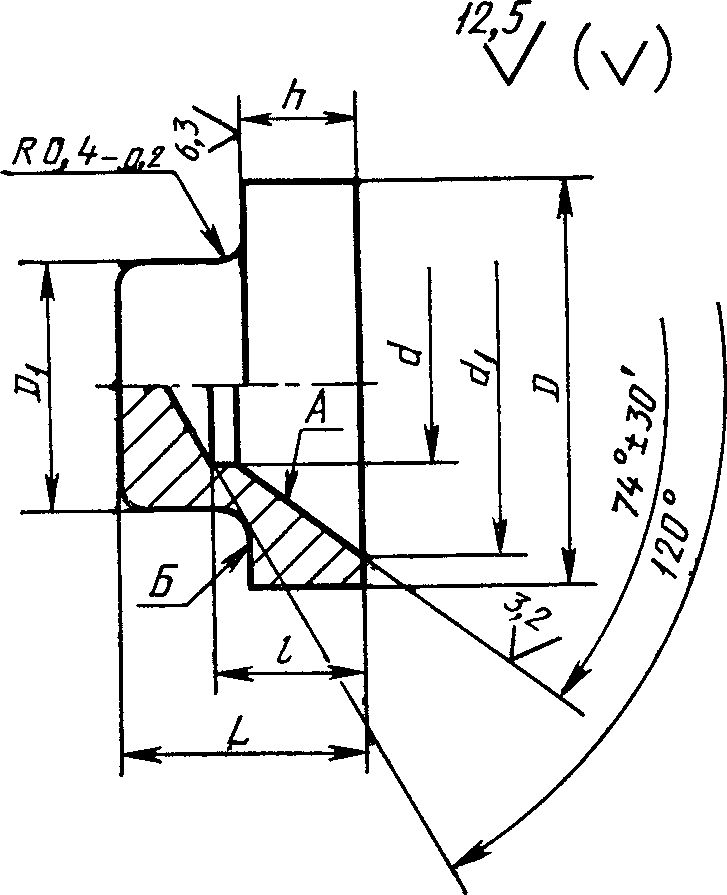

1. Конструкция и размеры глухих крышек должны соответствовать указанным на чертеже и в таблице.

2. Допуск торцового биения поверхности А относительно поверхности Б — не более 0,05 мм.

3. Значение номинального (условного) давления для крышек группы 2 — по ГОСТ 15763, приложение 3.

4. Пример сборки соединения с крышкой приведен в приложении.

5. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

рис. 1

Черт. 1

Размеры, мм

Группа	Dн <*>	DN (Dу) <*>	d	d1	D	D1	h	L	l -1,0	Масса 1000 шт., кг
Группа	Dн <*>	DN (Dу) <*>	d	d1	h 13		+/- 0,3		l -1,0	Масса 1000 шт., кг
2	4	3	2	7,0	8,4	5,0	4,0	9,5	6,0	0,8
	6	4	3	8,6	9,7	7,0	4,5	10,0	6,0	3,3
	8	6	5	10,6	11,7	9,0		10,5	6,5	4,7
	10	8	7	12,5	13,7	11,0		11,0		7,2
	12	10	9	14,5	15,7	13,2	5,0	11,5		12,8
	(14)	12	12	17,5	19,7	16,0	5,5	13,0	7,0	25,1
	15	12	12	17,5	19,7	16,0	5,5	13,0		25,1
	18	15	15	22,3	24,0	20,0	6,0	14,5		26,2
	22	20	19	25,0	27,0	24,0	7,5	16,0	7,5	37,7
	28	25	24	31,0	33,0	30,0	8,0	17,5	7,5	65,8
	(34)	32	28	40,0	42,0	36,5	8,5	20,0	8,5	94,6
	35	32	28	40,0	42,0	36,5	8,5	20,0	8,5	94,6
	42	40	34	47,0	49,0	45,0	9,0	23,0	10,0	123,3

<> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).*

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения крышки группы 2 с Dн = 10 мм:

Крышка 2-10-ГОСТ 28941.24-91

ПРИЛОЖЕНИЕ Справочное

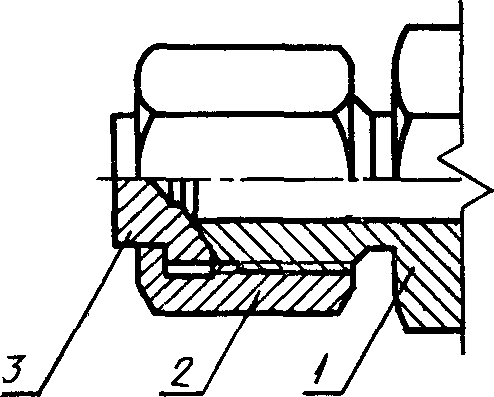

ПРИМЕР СБОРКИ СОЕДИНЕНИЯ С ГЛУХОЙ КРЫШКОЙ

1 — присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525; 2 — накидная гайка по ГОСТ 28941.26; 3 — глухая крышка

Черт. 2
