ГОСТ 28941.13-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Штуцера проходные. Конструкция

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 303

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ШТУЦЕРА ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Flare fittings. Reducing couplings. Construction

ГОСТ 28941.13-91

Группа Г18

ОКП 419361

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
ГОСТ 22525-77	1
	Настоящий стандарт распространяется на проходные штуцера для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

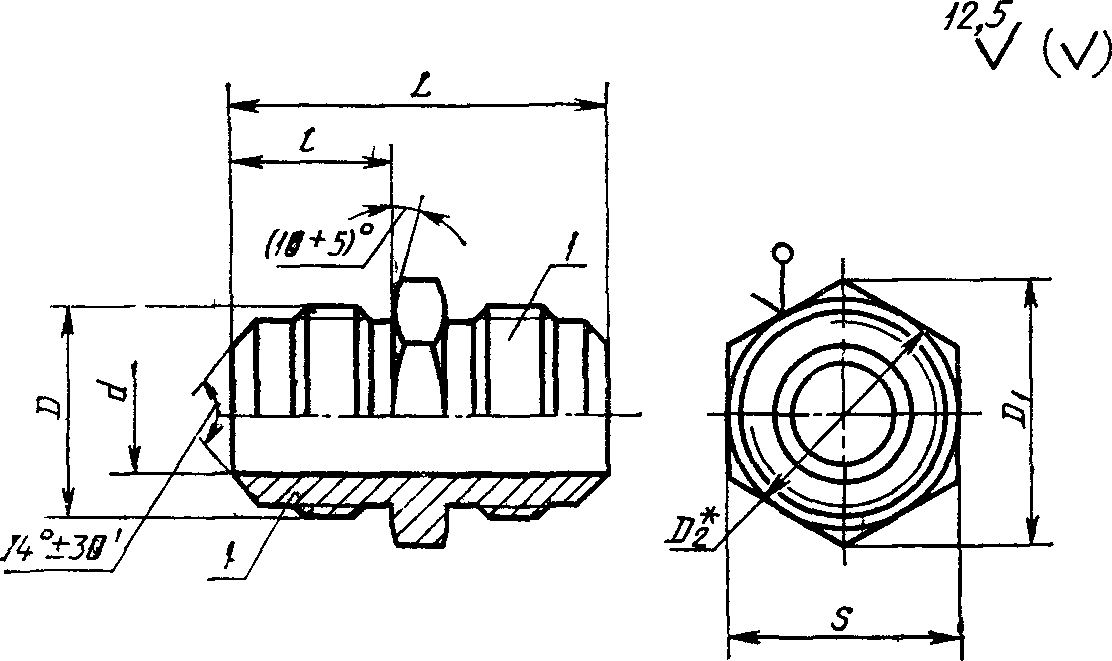

1. Конструкция и размеры проходных штуцеров должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для штуцеров группы 2 — по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

---

<*> D2 = (0,9 ... 0,95)·S.

1 — присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа	Dн <*>	DN (Dу) <*>	d	D	D1	S	L	l	Масса 1000 шт., кг
							+/- 0,3
2	4	3	2,7	М10 x 1	13,8	12	31	13	16,3
	6	4	4,0	М12 x 1,5			33	14	22,3
	8	6	5,5	М14 x 1,5	16,2	14	35	15	25,9
	10	8	7,5	М16 x 1,5	19,6	17	39	17	39,3
	12	10	9,5	М18 x 1,5	21,9	19	40		47,0
	(14)	12	11,0	М22 x 1,5	27,7	24	44	19	85,0
	15
	18	15	14,0	М27 x 2	31,2	27	51	22	128,0
	22	20	18,0	М30 x 2	36,9	32	54	23	156,0
	28	25	24,0	М36 x 2	47,3	41	57	24	224,0
	(34)	32	30,0	М45 x 2	53,1	46	62	27	348,0
	35
	42	40	36,0	М52 x 2	63,5	55	64		477,0

---

<*> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения штуцера группы 2 с Dн = 10 мм:

Штуцер 2-10-ГОСТ 28941.13-91

---
