ГОСТ 28918-91. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Кольца зажимные и упорные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28918-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 26.02.1991 № 177)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 26 февраля 1991 г. № 177

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

КОЛЬЦА ЗАЖИМНЫЕ И УПОРНЫЕ

КОНСТРУКЦИЯ

Threaded pipe fittings. Clamping and thrust rings. Construction

ГОСТ 28918-91

Группа Г18

МКС 23.040.60 ОКП 41 9300

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 26.02.91 № 177

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
ГОСТ 22525-77	Приложение
ГОСТ 23353-78	Приложение
	5. ПЕРЕИЗДАНИЕ. Январь 2005 г.

Настоящий стандарт распространяется на зажимные и упорные кольца, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании с углом конуса присоединительного конца 24°.

Требования пунктов 1; 3; 4 настоящего стандарта являются обязательными, остальные — рекомендуемыми.

1. Конструкция и размеры зажимных и упорных колец должны соответствовать указанным на черт. 1, 2 и в табл. 1 и 2.

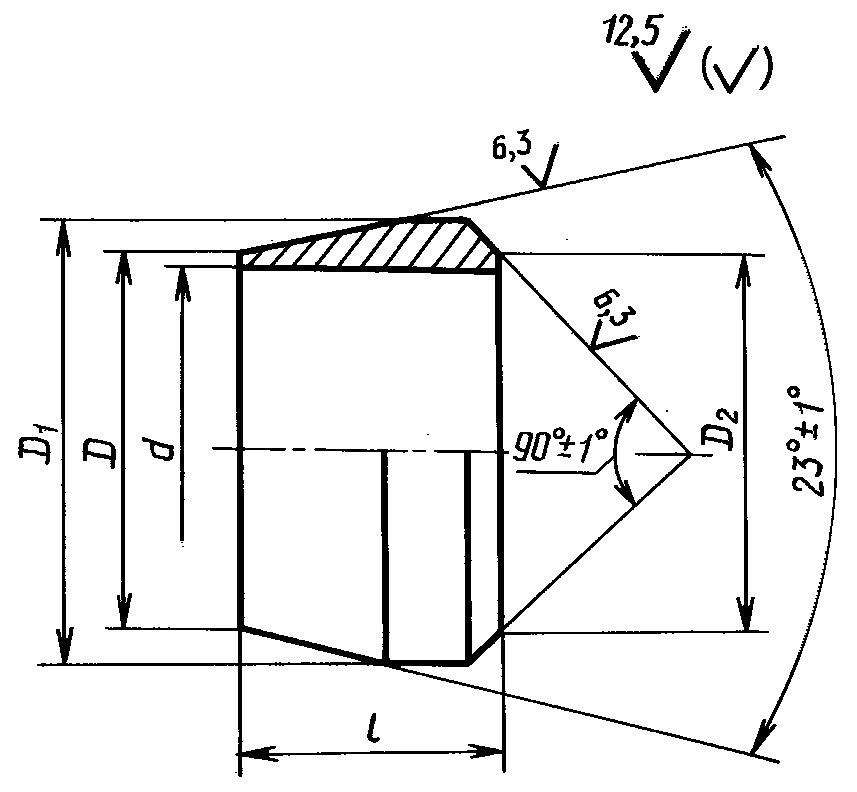

Зажимное кольцо

рис. 1

Черт. 1

Таблица 1

Размеры, мм

Группа	Dн <*>	DN <*> (Dу)	d H8	D Js 13	D1	D2 Js 13	l +0,2	Масса 1000 шт., кг
2	6	4	6,15	7	8	7,1	5,0	0,3
	8	6	8,15	9	10	9,1	5,5	1,11
	10	8	10,15	11	12	11,1	6,0	1,52
	12	10	12,30	13	14	13,3	6,5	1,76
	15	12	15,30	16	17	16,3	7,0	2,33
	18	15	18,30	19	20	19,3	7,0	2,76
	22	20	22,30	23	24	23,3	7,5	3,58

<*> Dн — наружный диаметр трубы, DN (Dу) — условный проход (номинальный размер).

Примечания:

1. Обозначения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения зажимного кольца группы 2 с Dн = 10 мм:

Кольцо зажимное 2-10 ГОСТ 28918-91

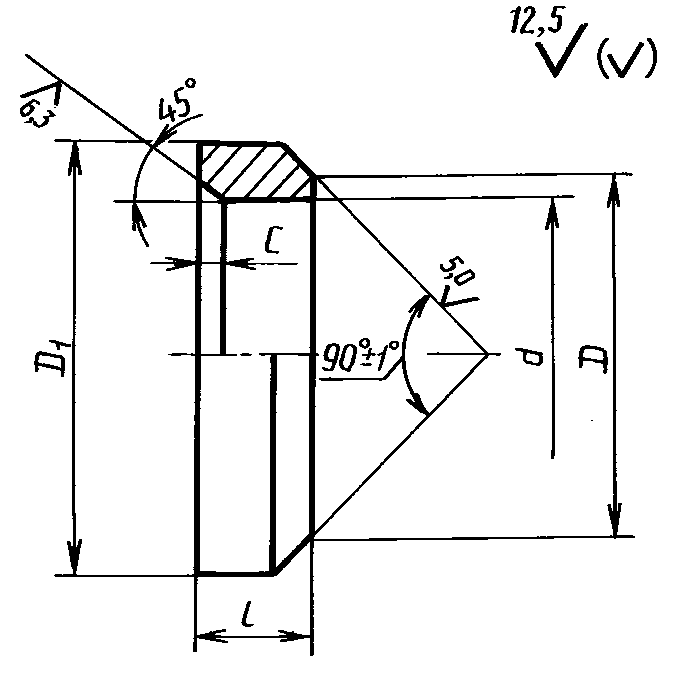

Упорное кольцо

рис. 2

Черт. 2

Таблица 2

Размеры, мм

Группа	Dн <*>	DN <*> (Dу)	d H12	D H11	D1 h12	l +/- 0,1	c	Масса 1000 шт., кг
2	6	4	6,15	7	9,5	4,5	1,0	1,01
	8	6	8,15	9	11,5	4,5		1,39
	10	8	10,15	11	13,5	5,0		1,60
	12	10	12,30	13	15,5			2,09
	15	12	15,30	16	19,5			4,57
	18	15	18,30	19	24,5	5,5	1,5	7,50
	22	20	22,30	23	27,5	5,5	1,5	7,21

<*> Dн — наружный диаметр трубы, DN (Dу) — условный проход (номинальный размер).

Примечания:

1. Обозначения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения упорного кольца группы 2 с Dн = 10 мм:

Кольцо упорное 2-10 ГОСТ 28918-91

2. Значения номинального (условного) давления для зажимных и упорных колец группы 2 — по ГОСТ 15763 (приложение 3).

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

4. Схема сборки соединения с зажимным и упорным кольцами приведена в приложении.

Приложение Справочное

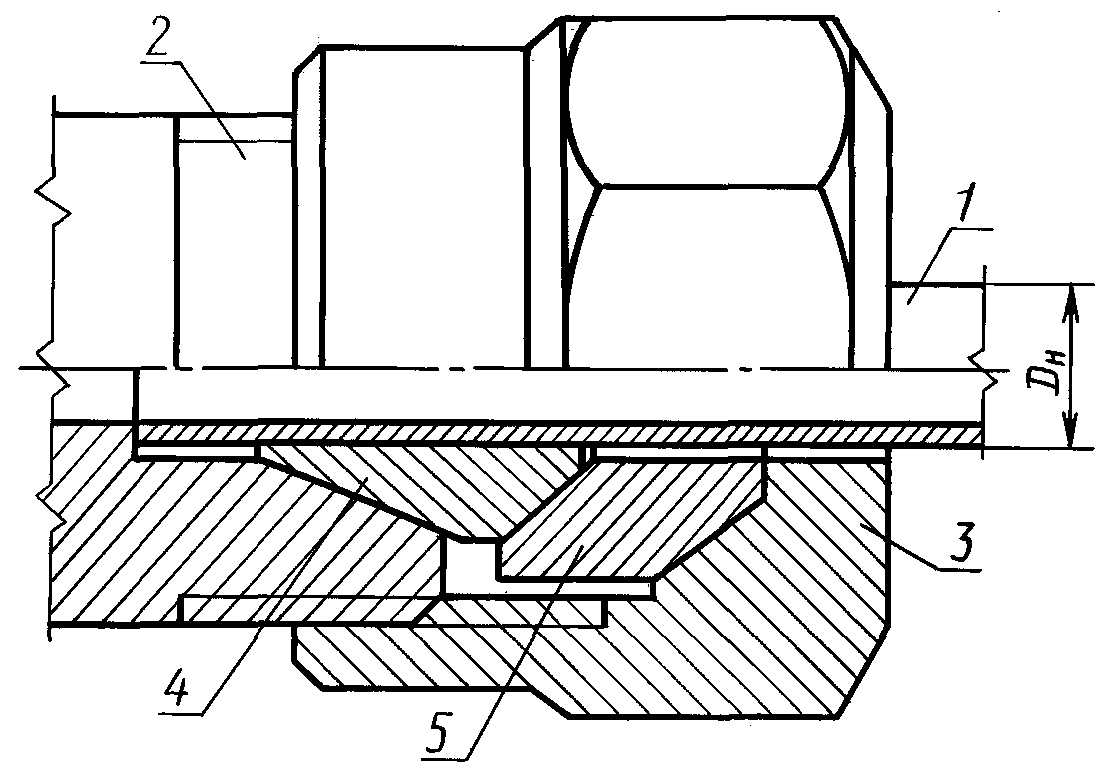

СХЕМА СБОРКИ СОЕДИНЕНИЯ С ЗАЖИМНЫМ И УПОРНЫМ КОЛЬЦАМИ

рис. 3

1 — труба; 2 — присоединительный конец корпусной детали с углом конуса 24° по ГОСТ 22525; 3 — накидная гайка по ГОСТ 23353; 4 — зажимное кольцо; 5 — упорное кольцо

Черт. 3
