ГОСТ 28517-90. Межгосударственный стандарт. Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования
(утв. и введен в действие Постановлением Госстандарта СССР от 11.04.1990 № 863)
Примечание
Документ введен в действие с 1 июля 1991 года.
Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 11 апреля 1990 г. № 863
МАСС-СПЕКТРОМЕТРИЧЕСКИЙ МЕТОД ТЕЧЕИСКАНИЯ
Nondestructive testing. Mass-spectrometer method of leak testing. General requirements
Дата введения 1 июля 1991 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
Н.И. Сычева (руководитель темы); А.И. Евлампиев, канд. техн. наук; И.В. Творогов, канд. техн. наук; В.П. Убогов
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 11.04.90 № 863
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 12.2.003-91 | 5.1 |
| ГОСТ 5197-85 | Вводная часть |
| ГОСТ 9293-74 | 5.3 |
| ГОСТ 18353-79 | 1.1 |
| ГОСТ 26790-85 | Вводная часть |
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ПЕРЕИЗДАНИЕ. Август 2005 г.
Настоящий стандарт распространяется на масс-спектрометрический метод течеискания и устанавливает общие требования.
Термины и их определения — по ГОСТ 5197, ГОСТ 26790, а также приведены в приложении 1.
1. ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Масс-спектрометрический метод течеискания — метод неразрушающего контроля проникающими веществами по ГОСТ 18353.
1.2. Масс-спектрометрический метод течеискания применяют при контроле герметичности, а также при проведении испытаний на герметичность.
1.3. Масс-спектрометрический метод течеискания основан на обнаружении пробного вещества в смеси веществ, проникающих через течи, путем ионизации веществ с последующим разделением ионов по отношению их массы к заряду под действием электрического и магнитного полей.
Метод следует применять при регистрации потоков в диапазоне от 10-14 до 10-2 Па м3/с (Вт).
1.4. Способы реализации масс-спектрометрического метода течеискания выбирают с учетом конструктивно-технологических особенностей и режимов эксплуатации объекта по таблице и приложению 2.
1.5. Пробное вещество или контрольная среда должны обеспечивать выявляемость течей в соответствии с техническими требованиями к контролируемому объекту.
1.6. Пробное вещество не должно оказывать вредного воздействия на контролируемый объект.
1.7. Основными пробными веществами являются инертные газы — гелий и аргон. В специальных случаях допускается применение других пробных веществ.
1.8. Течеискание масс-спектрометрическим методом проводят при изготовлении герметизируемых изделий, их эксплуатации и ремонте.
1.8.1. При изготовлении деталей, сборочных единиц и изделий течеискание проводят с учетом конструктивно-технологических особенностей изделия, экономической целесообразности и эксплуатационной надежности, вероятности образования течей на различных этапах технологического процесса и возможности их перекрытия.
1.8.2. При эксплуатации течеискание проводят периодически в соответствии с технической документацией на объект, а также при непрерывном эксплуатационном контроле герметичности ответственных изделий.
1.8.3. При ремонте течеискание проводят как при плановых, так и при внеплановых ремонтах в случае выхода объекта из строя по причине разгерметизации.
Способы реализации масс-спектрометрического метода течеискания
| Наименование способа | Номер схемы | Цель контроля | Вид отбора пробного газа (контрольной среды) | Краткое описание способа |
|---|---|---|---|---|
| Способ обдува | 1 | Локализация течей | Непрерывный | Откачанный контролируемый объект подсоединяют к течеискателю. При непрерывной откачке объекта течеискателем подозреваемые участки поверхности обдувают пробным газом с одновременной регистрацией сигнала течеискателя |
| Способ камеры (чехла) | 2 | Определение степени негерметичности | Непрерывный | Контролируемый объект помещают в камеру (чехол), откачивают и подсоединяют к течеискателю. При непрерывной откачке объекта течеискателем в камеру (чехол) подают пробный газ (контрольную среду) с одновременной регистрацией сигнала течеискателя |
| Способ разъемных местных камер (чехлов) | 5 | Определение степени негерметичности | Непрерывный | Отдельные участки (сборочные единицы) собранного изделия помещают в разъемные камеры (чехлы), изделие откачивают и подсоединяют к течеискателю. При непрерывной откачке изделия течеискателем в камеру (чехол) подают пробный газ (контрольную среду) с одновременной регистрацией сигнала течеискателя |
| Способ накопления в вакууме | 1, 2, 5 | Определение степени негерметичности | Непрерывный | Контролируемый объект откачивают и подсоединяют к течеискателю. Пробный газ (контрольную среду) любым способом подают на объект или подозреваемые участки поверхности. Наличие течей определяют по изменению сигнала течеискателя во времени при изолированных от откачки контролируемом объекте и анализаторе течеискателя |
| Способ вакуумной камеры | 6 | Определение степени негерметичности | Непрерывный | Контролируемый объект помещают в вакуумную камеру, соединенную с течеискателем, заполняют пробным газом (контрольной средой) с одновременной регистрацией сигнала течеискателя |
| Способ щупа | 3 | Локализация течей | Непрерывный | Контролируемый объект заполняют пробным газом (контрольной средой) под избыточным давлением. Течи обнаруживают сканированием поверхности объекта щупом течеискателя |
| Способ присоски | 4 | Локализация течей | Непрерывный | Контролируемый объект заполняют пробным газом (контрольной средой) под избыточным давлением. Локализацию течей осуществляют наложением вакуумной присоски, соединенной с течеискателем, на контролируемые участки поверхности по сигналу течеискателя |
| Способ накопления при атмосферном давлении | 7 | Определение степени негерметичности | Непрерывный или порционный | Контролируемый объект помещают в камеру (чехол), заполненную воздухом или другими газами, заполняют пробным газом (контрольной средой) под избыточным давлением. После выдержки в течение определенного времени из камеры (чехла) щупом или другими устройствами отбирают пробу и перепускают в течеискатель, сигнал которого регистрируют |
| Способ опрессовки объекта с замкнутой оболочкой | 8 | Определение степени негерметичности | Непрерывный или порционный | Контролируемый загерметизированный объект, предварительно опрессованный внешним давлением пробного газа, помещают в камеру, соединенную с течеискателем. Наличие течей в изделии определяют по приросту сигнала течеискателя относительно сигнала от неопрессованного объекта, определенного ранее |
2. АППАРАТУРА
2.1. При масс-спектрометрическом методе течеискания применяют масс-спектрометрические течеискатели, основной характеристикой которых является порог чувствительности.
Допускается применение другой масс-спектрометрической аппаратуры, обеспечивающей определение степени негерметичности и (или) локализацию течей в контролируемых объектах.
2.2. Порог чувствительности течеискателя должен быть проконтролирован по калиброванным течам перед началом испытаний и в процессе их проведения в соответствии с технической документацией, утвержденной в установленном порядке.
2.3. Каждый течеискатель должен быть укомплектован калиброванной течью для определения его чувствительности.
2.4. Калиброванная течь должна обеспечивать стабильность и воспроизводимость потока пробного газа.
2.5. Для обеспечения функционирования аппаратуры и повышения чувствительности течеискания следует применять вспомогательное оборудование и устройства (вакуумные насосы, вакуумметры, селективные мембраны и другие).
2.6. Трубопроводы, соединяющие течеискатель с контролируемым объектом, должны иметь проводимость, не снижающую быстроту откачки вакуумной системы.
3. ПОДГОТОВКА И ПРОВЕДЕНИЕ ТЕЧЕИСКАНИЯ
3.1. Подготовка к течеисканию состоит из двух этапов: подготовки контролируемого объекта и подготовки испытательного оборудования.
3.1.1 Подготовка контролируемого объекта включает следующие этапы:
удаление с поверхностей контролируемого объекта загрязнений, которые могут перекрывать течи и препятствовать их обнаружению;
освобождение течей от жидкостей, проникающих в течи в процессе изготовления или эксплуатации.
3.1.2 Подготовка испытательного оборудования включает:
контроль герметичности вспомогательного оборудования;
проверку параметров применяемой аппаратуры.
3.1.3 Проведение течеискания состоит из следующих этапов:
определение порога чувствительности аппаратуры и течеискания;
подача пробного газа на (в) контролируемый объект;
определение степени негерметичности объекта и (или) места течи;
обработка и оценка результатов течеискания.
3.1.4. Допускается включать дополнительные этапы подготовки и проведения течеискания, определяемые спецификой контролируемого объекта.
3.2. Порог чувствительности течеискания должен контролироваться по калиброванным течам перед началом испытаний и в процессе их проведения в соответствии с технической документацией, утвержденной в установленном порядке.
3.3. Течеискание должно проводиться до окраски поверхности изделий и нанесения покрытий, если в конструкторской документации нет других указаний.
3.4. Течеискание должно проводиться после работ, которые могут привести к разгерметизации объекта.
3.5. Способы удаления загрязнений с поверхностей контролируемого объекта и освобождение течей от жидкостей должны устанавливаться технической документацией, утвержденной в установленном порядке.
3.6. При контроле крупногабаритных объектов для определения чувствительности течеискания калиброванная течь устанавливается на контролируемом объекте в соответствии с конструкторско-технологической документацией.
3.7. Условия течеискания (перепад давления, направление газовой нагрузки и другие) устанавливают соответствующими условиям эксплуатации объекта.
Допускается в технически и экономически обоснованных случаях устанавливать условия течеискания, отличные от условий эксплуатации.
3.8. Допускается совмещение течеискания с другими видами испытаний, не оказывающих влияния на результаты течеискания.
4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ТЕЧЕИСКАНИЯ
4.1. Результаты течеискания должны фиксироваться в регистрационном журнале или в документах другого вида, форма которых установлена в технической документации.
4.2 При регистрации результаты течеискания указывают:
наименование и тип течеискателя;
порог чувствительности течеискания;
сигнал течеискателя при регистрации обнаруженной течи;
должность и фамилию лица, проводившего контроль.
При оформлении результатов течеискания допускается указывать дополнительные сведения, определяемые спецификой контроля.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. При течеискании должны соблюдаться «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации установок потребителей», утвержденные Главгосэнергонадзором, требования ГОСТ 12.2.003, а также требования техники безопасности, установленные эксплуатационной документацией, учитывающей специфику предприятия.
5.2. При работе с сосудами, работающими под давлением, должны соблюдаться «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Госгортехнадзором, а также требования техники безопасности, установленные эксплуатационной документацией, учитывающей специфику предприятия.
5.3. Работа с жидким азотом должна проводиться в соответствии с требованиями ГОСТ 9293.
ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ
Метод течеискания — совокупность приемов использования принципов, положенных в основу обнаружения пробного вещества, проникающего через течи, и средств его обнаружения.
Способ течеискания — технологический прием реализации метода течеискания с использованием специальных приборов и оснастки.

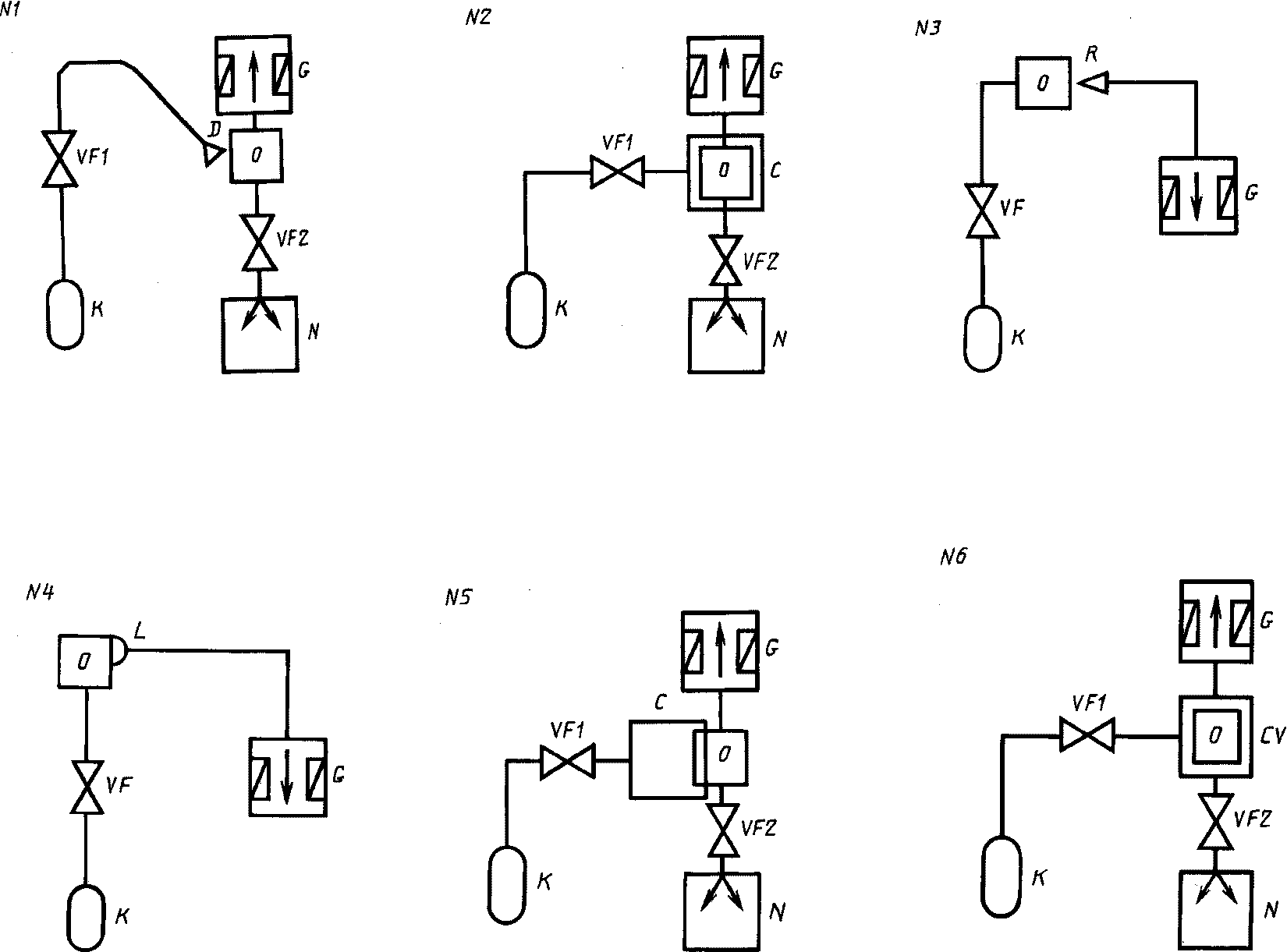

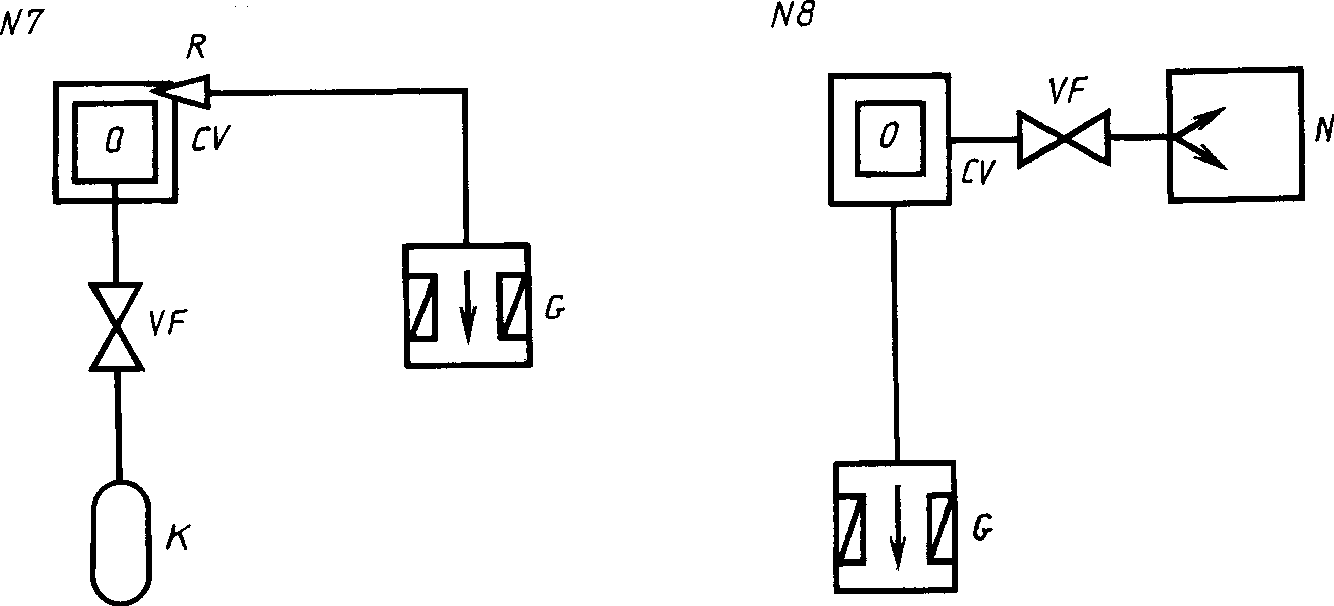

СХЕМЫ СПОСОБОВ РЕАЛИЗАЦИИ МАСС-СПЕКТРОМЕТРИЧЕСКОГО МЕТОДА ТЕЧЕИСКАНИЯ
Пояснения к схемам 1 — 8: O — испытуемый объект; G — течеискатель; R — щуп; VF — клапан регулировочный; N — насос; K — баллон с пробным газом; D — обдуватель; C — камера, наполненная пробным газом; CV — вакуумная камера
