ГОСТ 28320-2017 (ISO 3438:2013). Межгосударственный стандарт. Сверла спиральные ступенчатые для отверстий под метрическую резьбу. Размеры
(введен в действие Приказом Росстандарта от 28.09.2017 № 1259-ст)
Примечание
Документ введен в действие с 1 января 2019 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 28320-89"]:::rst click n0 "https://bukva.ai/docs/prikaz-fsbts-2022-minstroy-rossii-ministerstvo-3" "ГОСТ 28320-89. Государственный стандарт Союза ССР. Сверла спиральные ступенчатые для отверстий под метрическую резьбу. Основные размеры (введен Постановлением Госстандарта СССР от " n1["ГОСТ Р 52966-2008"]:::rst click n1 "https://bukva.ai/docs/vsn-349-87" "ГОСТ Р 52966-2008. Национальный стандарт Российской Федерации. Сверла спиральные ступенчатые для отверстий под метрическую резьбу. Основные размеры (утв. Приказом Ростехрегулирован" n2["ГОСТ 28320-2017"]:::doc click n2 "https://bukva.ai/docs/standart-gost-28320-2017" "ГОСТ 28320-2017. Межгосударственный стандарт. Сверла спиральные ступенчатые для отверстий под метрическую резьбу. Размеры (введен в действие Приказом Росстандарта от 28.09.2017 N 1" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
агентства по техническому
регулированию и метрологии
от 28 сентября 2017 г. № 1259-ст
СВЕРЛА СПИРАЛЬНЫЕ СТУПЕНЧАТЫЕ ДЛЯ ОТВЕРСТИЙ ПОД МЕТРИЧЕСКУЮ РЕЗЬБУ
Subland twist drills for holes prior to tapping screw threads. Dimensions
(ISO 3438:2013, Subland twist drills for holes prior to tapping screw threads,
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 «Инструмент»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 июля 2017 г. № 101-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2017 г. № 1259-ст межгосударственный стандарт ГОСТ 28320-2017 (ISO 3438:2013) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2019 г.
5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 3438:2013 «Сверла спиральные двухступенчатые для отверстий под метрическую резьбу самонарезающего винта» («Subland twist drills for holes prior to tapping screw theads», MOD).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 29 «Инструмент», подкомитетом SC 2 «Высокоскоростные режущие стальные инструменты и приспособления к ним» Международной организации по стандартизации (ISO).
При этом потребности национальных экономик стран, указанных выше, и особенности межгосударственной стандартизации учтены в дополнительных пунктах, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этих положений приведена в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном приложении ДБ.
Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДВ.
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2017 г. № 1259-ст ГОСТ Р 52966-2008 отменен с 1 января 2019 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на спиральные ступенчатые сверла, предназначенные для обработки отверстий под метрическую резьбу в диапазоне М3 — М30 с крупным шагом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2848-75 Конусы инструментов. Допуски. Методы и средства контроля
ГОСТ 25557-2006 (ISO 296:1991) Конусы инструментальные. Основные размеры
ГОСТ 30893.1-2002 (ISO 2768-1:1989) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года и по выпускам ежемесячного информационного указателя «Национальные стандарты», за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Типы и основные размеры
3.1 Сверла следует изготовлять типов:
1 — с цилиндрическим хвостовиком;
3.2 Основные размеры сверл типа 1 должны соответствовать указанным на рисунке 1 и в таблице 1.
| d1 h8 | d2 h8 | l1 | l2 | l3 | Резьба | |
| Номинальный диаметр d | Шаг P | |||||
| 2,5 | 3,4 | 70 | 39 | 8,8 | М3 | 0,50 |
| 3,3 | 4,5 | 80 | 47 | 11,4 | М4 | 0,70 |
| 4,2 | 5,5 | 93 | 57 | 13,6 | М5 | 0,80 |
| 5,0 | 6,6 | 101 | 63 | 16,5 | М6 | 1,00 |
| 6,8 | 9,0 | 125 | 81 | 21,0 | М8 | 1,25 |
| 8,5 | 11,0 | 142 | 94 | 25,5 | М10 | 1,50 |
| 10,2 | 13,5 | 160 | 108 | 30,0 | М12 | 1,75 |
| 12,0 | 15,5 | 178 | 120 | 34,5 | М14 | 2,00 |
| Примечание — Неуказанные предельные отклонения — по классу допуска «c» в соответствии с ГОСТ 30893.1. | ||||||

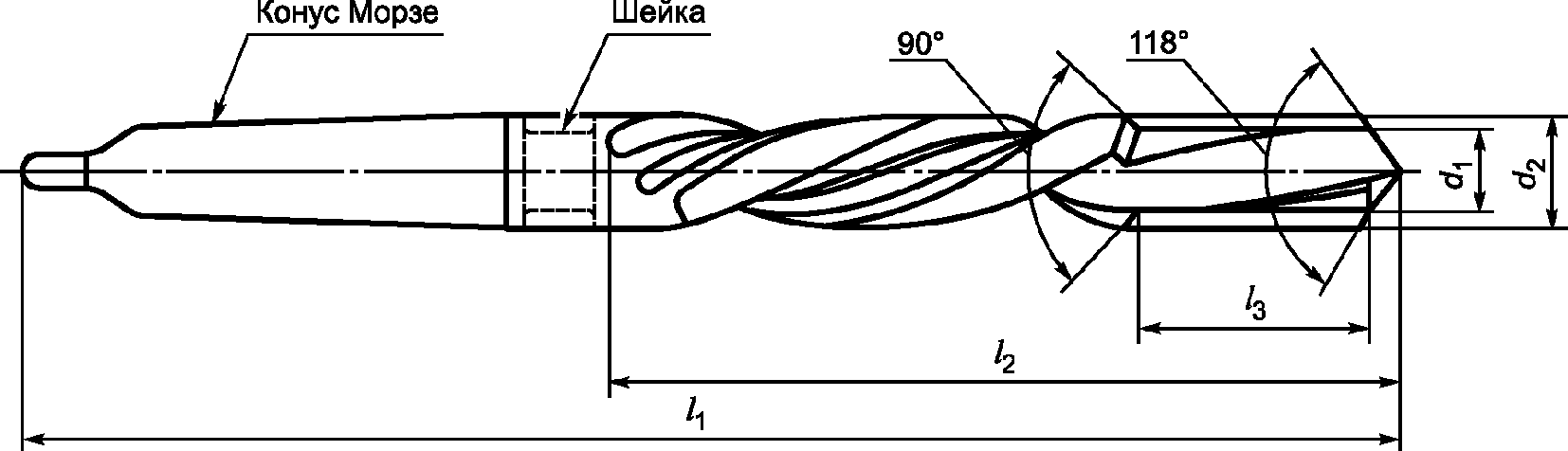

3.3 Основные размеры сверл типа 2 должны соответствовать указанным на рисунке 2 и в таблице 2.
| d1 h8 | d2 h8 | l1 | l2 | l3 | Конус Морзе | Резьба | |
| Номинальный диаметр d | Шаг P | ||||||
| 6,8 | 9,0 | 162 | 81 | 21,0 | 1 | М8 | 1,25 |
| 8,5 | 11,0 | 175 | 94 | 25,5 | М10 | 1,50 | |
| 10,2 | 13,5 | 189 | 108 | 30,0 | М12 | 1,75 | |
| 12,0 | 15,5 | 218 | 120 | 34,5 | 2 | М14 | 2,00 |
| 14,0 | 17,5 | 228 | 130 | 38,5 | М16 | ||
| 15,5 | 20,0 | 238 | 140 | 43,5 | М18 | 2,50 | |
| 17,5 | 22,0 | 248 | 150 | 47,5 | М20 | ||
| 19,5 | 24,0 | 281 | 160 | 51,5 | 3 | М22 | |
| 21,0 | 26,0 | 286 | 165 | 56,5 | М24 | 3,00 | |
| 24,0 | 30,0 | 296 | 175 | 62,5 | М27 | ||
| 26,5 | 33,0 | 334 | 185 | 70,0 | 4 | М30 | 3,50 |
| Примечание — Неуказанные предельные отклонения — по классу допуска «c» в соответствии с ГОСТ 30893.1. | |||||||
ИНФОРМАЦИЯ О ПРИЧИНАХ ВКЛЮЧЕНИЯ В СТАНДАРТ ДОПОЛНИТЕЛЬНЫХ ПОЛОЖЕНИЙ ПО СРАВНЕНИЮ С ПРИМЕНЕННЫМ МЕЖДУНАРОДНЫМ СТАНДАРТОМ
| Разделы, пункты настоящего стандарта, включающие дополнительные положения | Объяснение причин включения дополнительных положений | |
| Раздел | Пункт | |
| 3 | 3.3 | Пример условного обозначения необходим для заказа сверл |
| 3.4 - 3.6 | Требования, необходимые для изготовления сверл | |
| Структура настоящего стандарта | Структура международного стандарта ISO 3438:2013 | ||
| Раздел | Пункт | Раздел | Пункт |
| 1 | - | 1 | - |
| 2 | - | 2 | - |
| 3 | 3.1 | 1 | - |
| 3.2 | 3 | 3.1; 3.3 | |
| 3.3 | 3.1; 3.2 | ||
| 3.4 | - | ||
| 3.5 | 3.2; 3.3 | ||
| 3.6 | 3.2; 3.3 | ||
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ
СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ
В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
| Таблица ДВ.1 | Обозначение ссылочного межгосударственного стандарта | |
| Степень соответствия Обозначение ссылочного международного стандарта | ||
| ГОСТ 25557-2006 (ISO 296:1991) | MOD | ISO 296:1991 «Станки. Самозажимные конусы хвостовиков инструментов» |
| ГОСТ 30893.1-2002 (ISO 2768.1-1989) | IDT | ISO 2768-1:1989 «Общие допуски. Часть 1. Допуски линейных и угловых размеров без индивидуально указанных допусков» |
| Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичный стандарт; - MOD — модифицированный стандарт. | ||
