ГОСТ 27720-88 (ИСО 6302-86). Государственный стандарт Союза ССР. Машины землеройные. Спускные, наливные и контрольные пробки
(введен в действие Постановлением Госстандарта СССР от 25.05.1988 № 1458)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1989 года.
Введен в действие Постановлением Государственного комитета СССР по стандартам от 25 мая 1988 г. № 1458
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СПУСКНЫЕ, НАЛИВНЫЕ И КОНТРОЛЬНЫЕ ПРОБКИ
Earth-moving machinery. Drain, fill and level plugs
Дата введения 1 января 1989 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР
2. Постановлением Государственного комитета СССР по стандартам от 25.05.88 № 1458 введен в действие государственный стандарт СССР ГОСТ 27720-88, в качестве которого непосредственно применен международный стандарт ИСО 6302-86, с 01.01.89.
1. НАЗНАЧЕНИЕ
Стандарт устанавливает типы пробок и присоединительные размеры под ручной инструмент по ИСО 4510/1 с целью обеспечения легкости снятия и установки пробок в эксплуатационных условиях. Стандарт не содержит требований к материалам и другим размерам, необходимым для изготовления пробок.
2. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на спускные, наливные и контрольные пробки, применяемые при замене охлаждающих жидкостей, горюче-смазочных материалов и рабочих жидкостей в гидросистемах землеройных машин.
3. ССЫЛКИ
Ссылочные документы приведены в приложении.
4. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

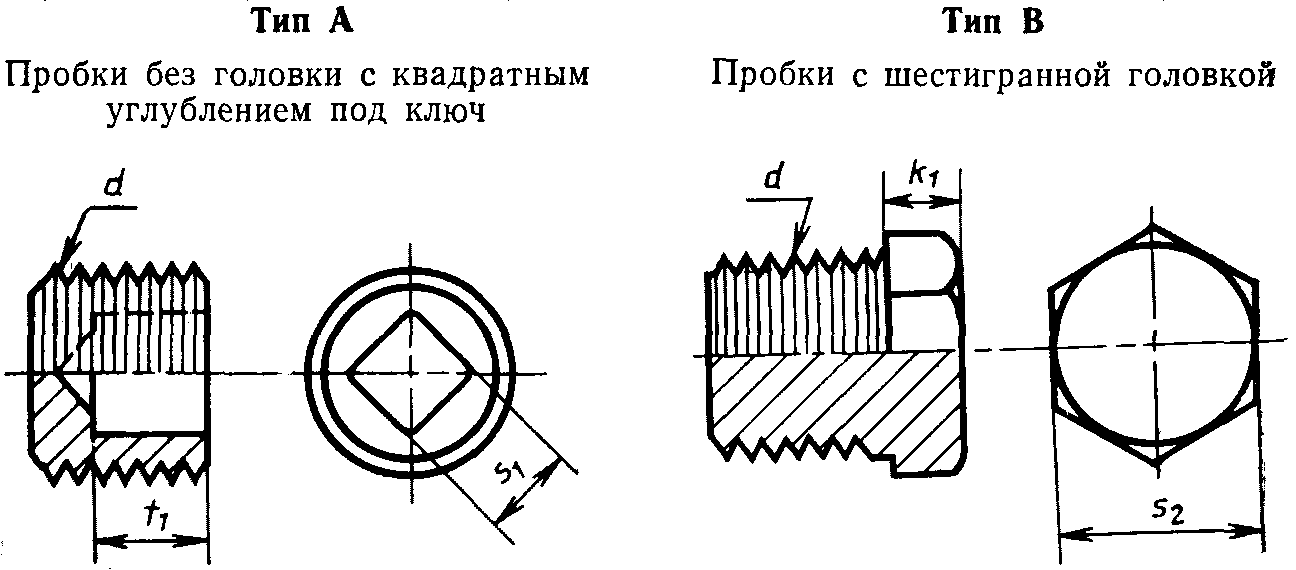

4.1 Типы A и B
| Резьба трубная коническая (ИСО 7/1) d | Тип A | Тип B | ||
| Размер под ключ <*> S1 | Глубина выемки t1 не менее | Размер под ключ <*> S2 | Высота головки <**> k1 не менее | |
 | 12 | 5 | ||
 | 14 | 5 | ||
 | 19 | 6 | ||
 | 22 | 6 | ||
 | 12 | 8 | 27 | 8 |
| R1 | 12 | 10 | 36 | 8 |
| R1_{4}^{1} | 20 | 12 | 46 | 10 |
| R1_{2}^{1} | 20 | 12 | 50 | 10 |
| Соответствующий ручной инструмент (ИСО 4510/1) | Ключ торцовый для внутреннего шестигранника | Ключ гаечный комбинированный односторонний | ||
<*> Приведены номинальные размеры инструментов.
<**> Приведены номинальные значения.

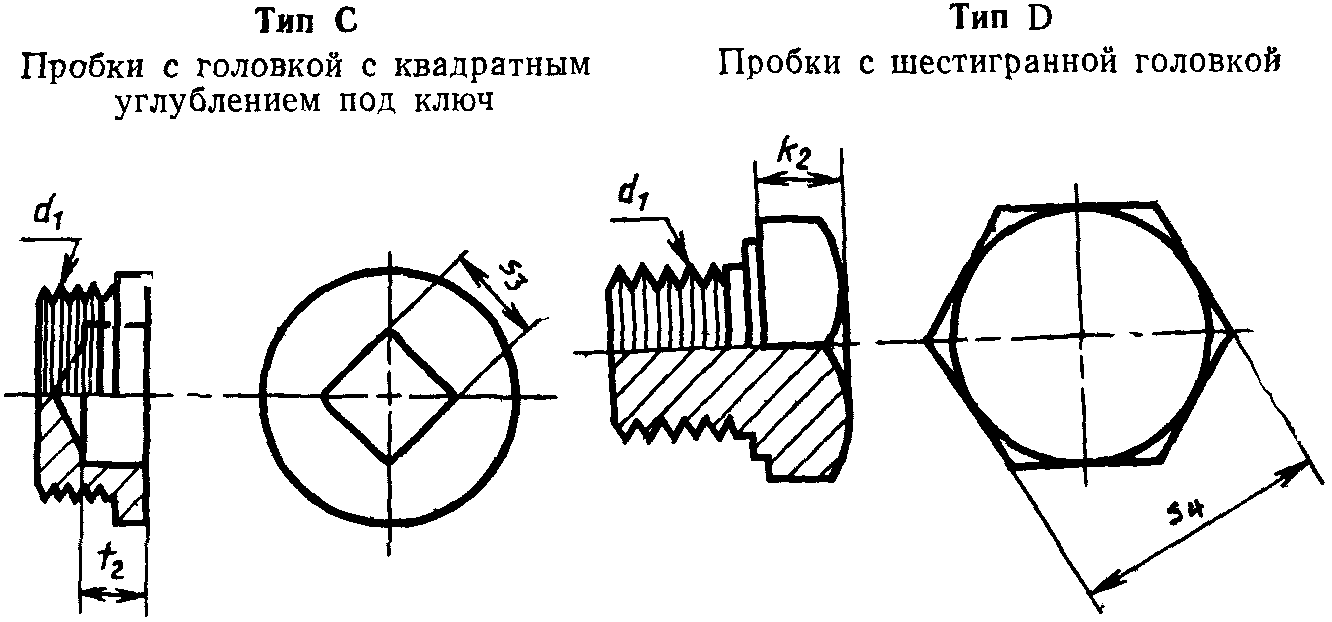

4.2 Типы C и D
| Резьба (ИСО 261, ИСО 724, ИСО 263, ИСО 725) d1 | Тип C | Тип D | ||
| Размер под ключ <*> S3 | Глубина выемки t2 не менее | Размер под ключ <*> S4 | Высота головки <**> k2 не менее | |
| М 8 x 1 | 13 | 5 | ||
| М 10 x 1,25 | 17 | 5 | ||
| М 12 x 1,25 | 19 | 5 | ||
| М 16 x 1,5 | 24 | 7 | ||
| М 20 x 1,5 | 30 | 7 | ||
| М 24 x 1,5 | 12 | 8 | 32 | 7 |
| М 27 x 1,5 | 32 | 8 | ||
| М 30 x 1,5 | 20 | 12 | 41 | 8 |
| М 33 x 1,5 | 41 | 10 | ||
| М 36 x 1,5 | 20 | 12 | 46 | 10 |
| М 42 x 1,5 | 20 | 12 | 55 | 10 |
| М 48 x 1,5 | 20 | 12 | 60 | 10 |
| Соответствующий ручной инструмент (ИСО 4510/1) | Ключ торцовый для внутреннего шестигранника | Ключ гаечный комбинированный или односторонний | ||
<*> Приведены номинальные размеры инструментов.
<**> Приведены номинальные значения.
5. НАЗНАЧЕНИЕ ПРОБОК
В табл. 3 приведены рекомендации по применению пробок типов A, B, C и D.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Раздел, подраздел, пункт, в котором приведена ссылка | Обозначение соответствующего стандарта | Обозначение отечественного нормативно-технического документа, на который дана ссылка |
| 1 | ИСО 4510/1 | - |
| 4.1 | ИСО 7/1 | - |
| 4.2 | ИСО 261, ИСО 263, | - |
| ИСО 724, ИСО 725, | - | |
| ИСО 4510/1 | - |
