ГОСТ 2575-79*. Государственный стандарт Союза ССР. Центры упорные с отжимной гайкой. Конструкция
(утв. и введен в действие Постановлением Госстандарта СССР от 28.06.1979 № 2330)
(ред. от 01.11.1991)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1980. Взамен ГОСТ 2575-67.
от 28 июня 1979 г. № 2330
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЦЕНТРЫ УПОРНЫЕ С ОТЖИМНОЙ ГАЙКОЙ
Постановлением Государственного комитета СССР по стандартам от 28 июня 1979 г. № 2330 срок введения установлен
ИНФОРМАЦИОННЫЕ ДАННЫЕ
РАЗРАБОТЧИКИ Л.К. Гирин, В.В. Меньшиков, К.Н. Буре
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.06.79 № 2330
3. Срок проверки — 1996 г., периодичность проверки — 5 лет
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначения НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 9.306-85 | Приложение |
| ГОСТ 13215-79 | 5 |
| ГОСТ 16093-81 | Приложение |
| ГОСТ 21449-75 | 4 |
| ГОСТ 24705-81 | Приложение |
| ГОСТ 25413-82 | 3, приложение |
6. ПЕРЕИЗДАНИЕ (апрель 1996 г.) с ИЗМЕНЕНИЯМИ № 1, 2, утвержденными в марте 1985 г., в ноябре 1991 г. (ИУС 6-85, 3-92)
1. Настоящий стандарт распространяется на упорные центры с отжимной гайкой, применяемые при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах.
Стандарт полностью соответствует международному стандарту ИСО 298-73.
Требования настоящего стандарта являются обязательными.
2. Центры должны изготавливаться двух исполнений:
1 — с закаленным рабочим корпусом;
3. Конструкция и размеры упорных центров с отжимной гайкой должны соответствовать указанным на чертеже и в таблице.
4. Рабочие конусы центров 60° исполнения 1 с конусом Морзе 6 и метрическими конусами допускается изготавливать наплавленными прутковым сормайтом по ГОСТ 21449.
Толщина наплавленного слоя не должна превышать для центров с конусом Морзе 6 — 2,5 мм, для центров с метрическими конусами — 3 мм.
1 — 5. (Измененная редакция, Изм. № 1, 2).
6. Конструкция и размеры центров и гаек указаны в приложении.
Пример условного обозначения упорного центра с отжимной гайкой исполнения 1 нормальной точности с конусом Морзе 4:
Центр 7032-0109 — Морзе 4 ГОСТ 2575-79
Центр 7032-0109 Морзе 4 ПТ ГОСТ 2575-79
Пример условного обозначения упорного центра с отжимной гайкой исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:
Обязательное
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ЦЕНТРОВ С ОТЖИМНОЙ ГАЙКОЙ

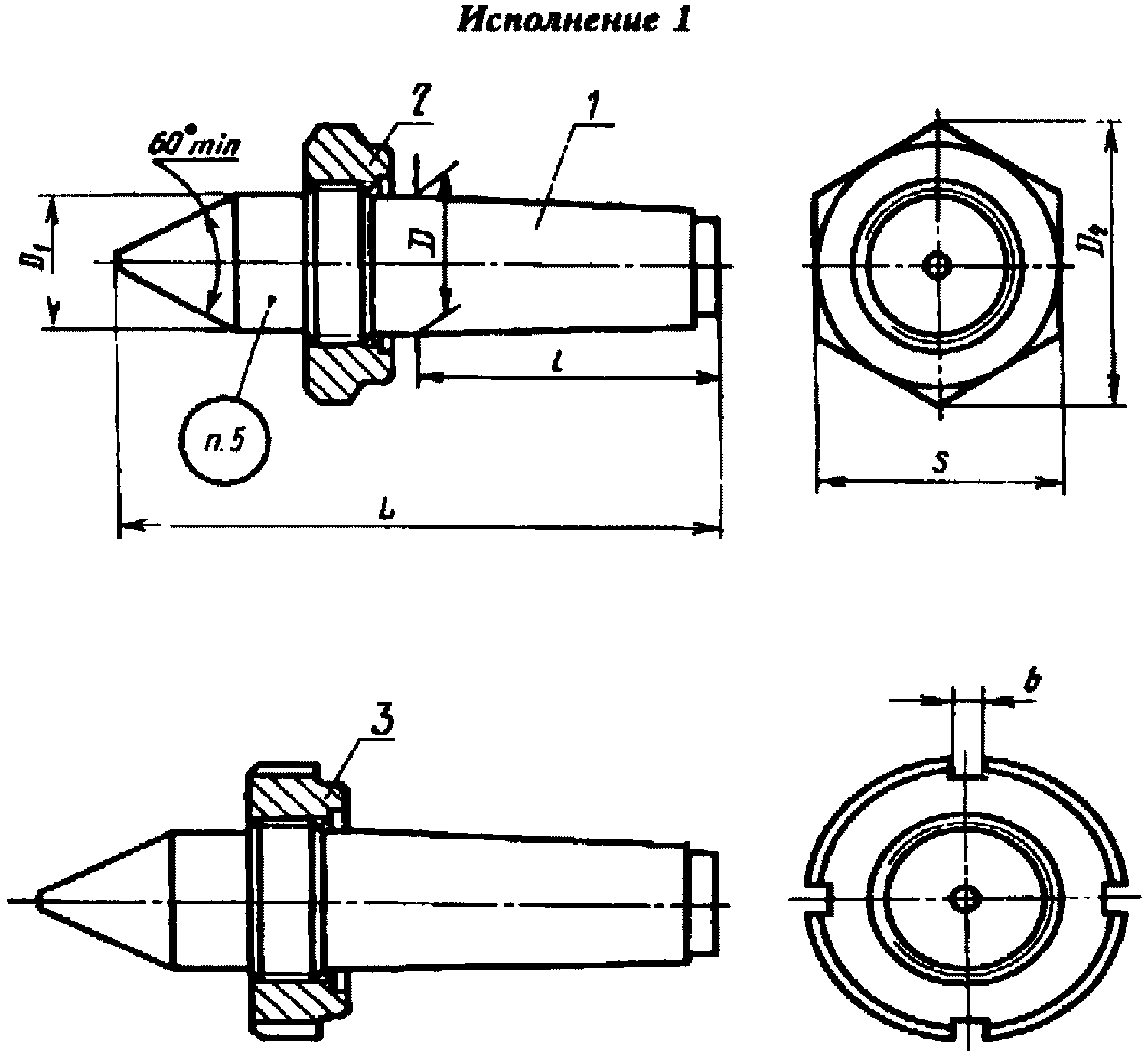

1. Центр (черт. 1, табл. 1)
<**> Шероховатость рабочего конуса и конуса хвостовика для центров повышенной точности (ПТ) должна быть Ra <= 0,32 мкм.
Пример условного обозначения упорного центра исполнения 1 нормальной точности с конусом Морзе 4:
Центр 7032-0109/001 Морзе 4 ГОСТ 2575-79
Пример условного обозначения упорного центра исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:
Центр 7032-0110/001 Морзе 4 ПТ ВК8 ГОСТ 2575-79
1.1. Резьба метрическая — по ГОСТ 24705. Поле допуска резьбы — 6g по ГОСТ 16093.

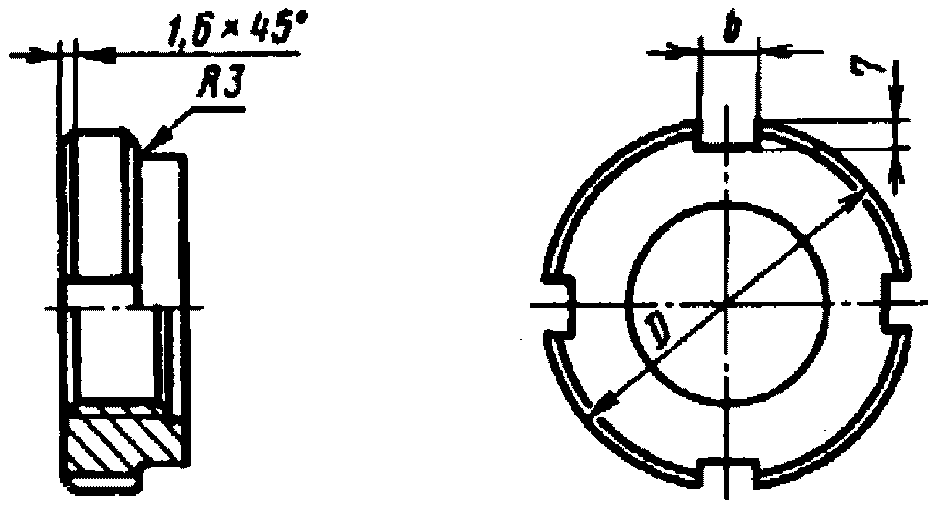

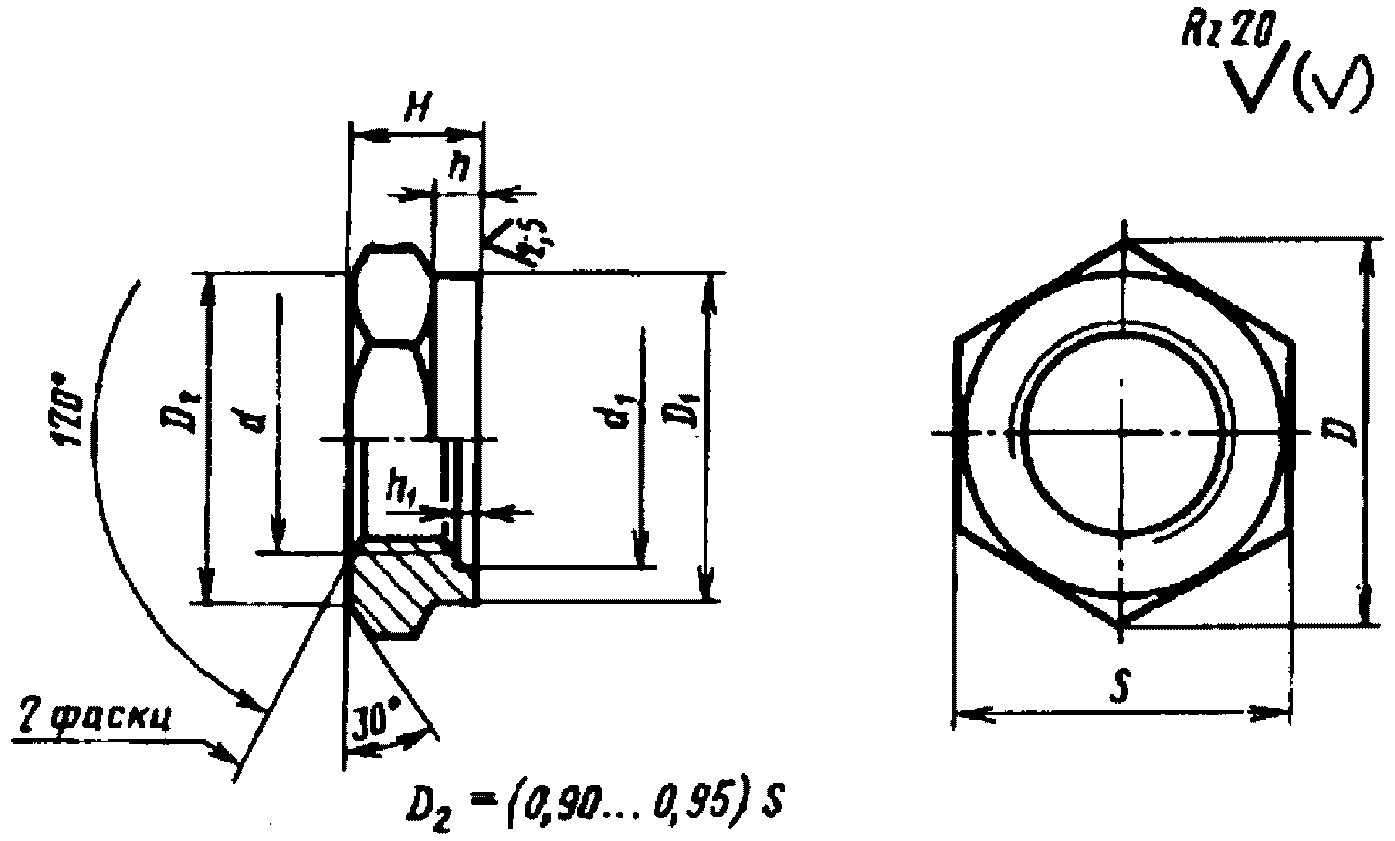

2. Гайка (черт. 2, табл. 2)
для центров с конусом Морзе
(черт. 2, табл. 2)
Пример условного обозначения гайки диаметром d = М12 x 1,5:
2.1. Резьба метрическая — по ГОСТ 24705. Поле допуска резьбы — 6H по ГОСТ 16093.
2, 2.1. (Измененная редакция, Изм. № 1, 2).
2.3. Покрытие — Хим. Окс. прм. (обозначение покрытия — по ГОСТ 9.306).
