Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии

от 22 ноября 2022 г. № 1338-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АППАРАТЫ РЕНТГЕНОВСКИЕ МЕДИЦИНСКИЕ

СИМВОЛЫ ОБСЛУЖИВАНИЯ

Medical X-ray apparatus. Service symbols

ГОСТ 24984-2022

МКС 11.040.50

Дата введения

1 июля 2023 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Медтехстандарт» (ООО «Медтехстандарт»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2022 г. № 156-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2022 г. № 1338-ст межгосударственный стандарт ГОСТ 24984-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2023 г.

5 ВЗАМЕН ГОСТ 24984-81

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на рентгеновские медицинские аппараты и технические средства к ним и устанавливает символы обслуживания (далее — символы), заменяющие надписи на устройствах управления, регулирования, а также в местах подключения этих устройств.

2 Общие требования

Символы следует наносить на органы управления, регулирования или вблизи них, в местах подключения устройств управления и регулирования, а также в конструкторской и сопроводительной эксплуатационной документации.

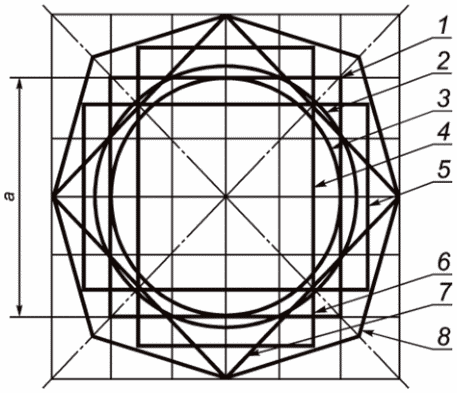

Конструкция основного изображения символа приведена в приложении А.

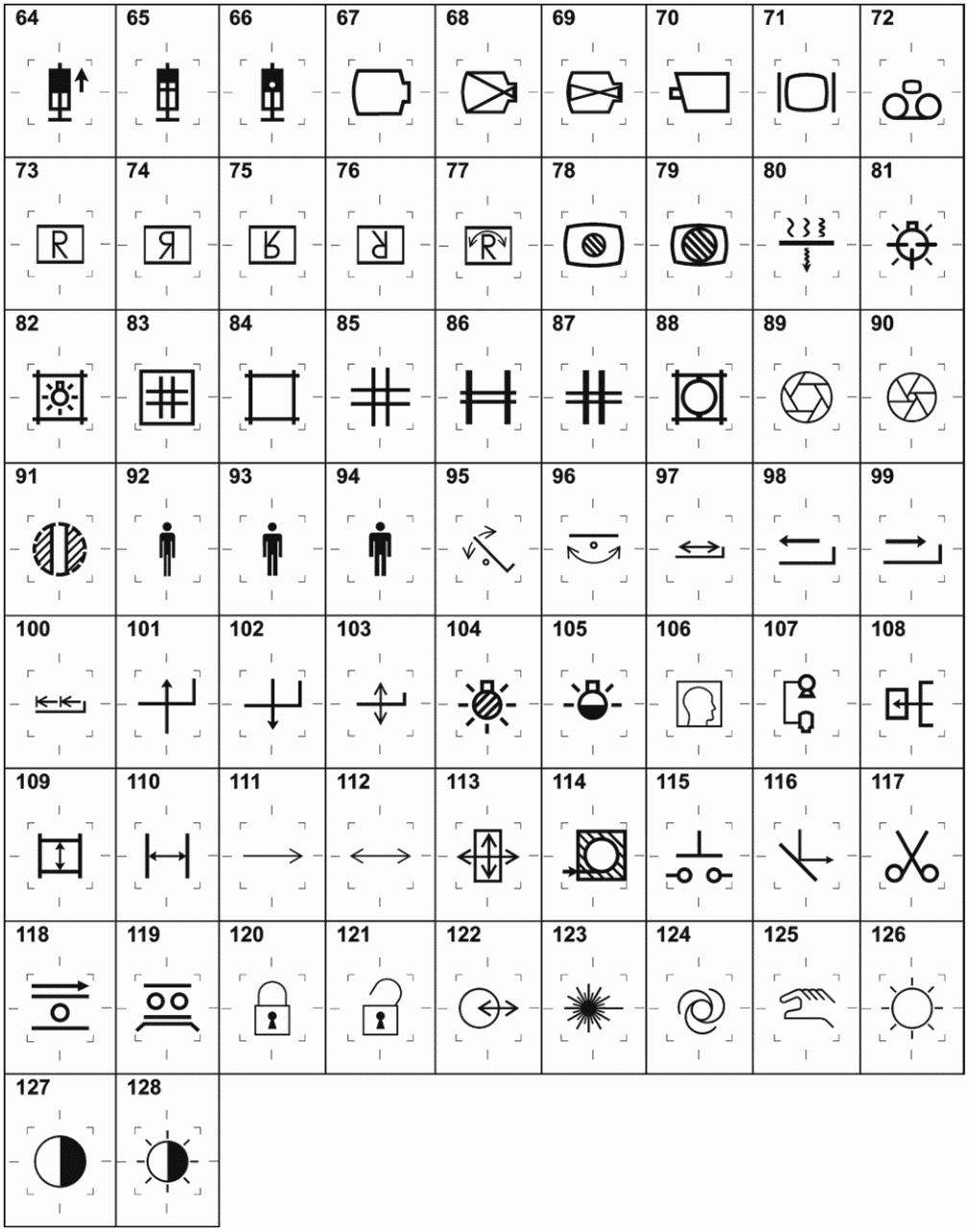

Сводная таблица с указанием порядковых номеров символов обслуживания приведена в приложении Б.

Номинальные размеры a символов должны соответствовать предпочтительным числам ряда: 3; 4; 5; 6; 8; 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80 мм, при этом:

  • символы размером от 10 до 80 мм наносят на устройства управления, регулирования и в местах подключения рентгеновского медицинского оборудования;
  • символы размером от 4 до 10 мм наносят на пульты управления и регулирования и вблизи включателей и переключателей.

Контурные линии символов должны быть контрастны фону, на котором они изображены; цвет контурных линий должен быть однородным.

Не допускается применять символы такого цвета, который применяется для окраски знаков безопасности, наносимых на данное устройство.

3 Символы

Графические изображения символов должны соответствовать приведенным на рисунках 1 - 128.

Рентгеноскопия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 1

Импульсный режим

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 2

Импульсная рентгеноскопия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 3

Рентгенография

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 4

Рентгенофотография

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 5

Кинокамера

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 6

Режим постоянной нагрузки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 7

Режим падающей нагрузки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 8

Одиночный снимок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 9

Серийный снимок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 10

Киносъемка

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 11

Малый фокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 12

Большой фокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 13

Микрофокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 14

Стереофокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 15

Рентгеновская трубка

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 16

Рентгеновское излучение или его предстоящее включение

Символ следует наносить на переключатель «рентген включен» или «рентгеновское излучение и движение включены» для обозначения места включения и/или управления, и/или регулирования, а также на места подключения технических средств и в конструкторской и сопроводительной документации.

Допускается цветное исполнение.

3 Символы

Рисунок 17

Рентгеновский излучатель

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 18

Ручной переключатель

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 19

Ножной переключатель

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 20

Вертикальный стол-штатив с расположением трубки за пациентом

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 21

Вертикальный стол-штатив с расположением трубки перед пациентом

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 22

Стол снимков

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 23

Поворотный стол-штатив с расположением трубки над столом

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 24

Поворотный стол-штатив с расположением трубки под столом

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 25

Флюорографическая камера

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 26

Флюорограф

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 27

Томограф

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 28

Томографический режим

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 29

Томограф, предварительное перемещение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 30

Перемещение плоскости томографии в сторону стрелки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 31

Томограф, перемещение в исходное положение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 32

Компрессионный тубус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 33

Компрессионный тубус отсутствует

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 34

Компрессия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 35

Декомпрессия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 36

Неподвижный рентгеновский отсеивающий растр введен

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 37

Рентгеновский отсеивающий растр выведен

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 38

Рентгеновский отсеивающий растр подвижный

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 39

Реле экспозиции

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 40

Ионизационная камера реле экспозиции

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации. Включенное поле должно быть зачернено.

3 Символы

Рисунок 41

Экрано-снимочное устройство

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 42

Пленка, кассета для одного снимка (снимок обзорный, вертикальный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 43

Пленка, кассета для одного снимка (снимок обзорный, горизонтальный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 44

Пленка, кассета для двух снимков

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 45

Пленка, кассета для четырех снимков

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 46

Приемная кассета

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 47

Подающая кассета

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 48

Диафрагмирование вблизи пленки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 49

Почернение пленки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 50

Серийная кассета для снимков в одной проекции

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 51

Серийная кассета для снимков в двух проекциях

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 52

Работа в двух проекциях, симультанная работа трубок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 53

Работа в двух проекциях, поочередная работа трубок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 54

Напольный штатив

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 55

Потолочный штатив

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 56

Напольно-потолочный штатив

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 57

Сцепление штатива рентгеновской решетки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 58

Хирургический штатив с приемником рентгеновского изображения

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 59

Штативное устройство для маммографии

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 60

Пульт управления

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 61

Инъекционный шприц

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 62

Наполнение инъекционного шприца

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 63

Опорожнение инъекционного шприца

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 64

Частичная инъекция

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 65

Удаление воздуха из инъекционного шприца

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 66

Усилитель рентгеновского изображения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 67

Усилитель рентгеновского изображения (масштаб изображения нормальный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 68

Усилитель рентгеновского изображения (масштаб изображения увеличенный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 69

Телекамера

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 70

Телевизионный монитор

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 71

Видеомагнитофон

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 72

Нормальное изображение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 73

Изображение, обращенное справа налево

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 74

Нормальное изображение, обращенное сверху вниз

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 75

Изображение, обращенное справа налево и сверху вниз

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 76

Вращение изображения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 77

Автоматическое регулирование усиления по малому полю

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 78

Автоматическое регулирование усиления по большому полю

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 79

Фильтр излучения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 80

Световой центратор

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 81

Световой центратор для маркировки выбранного поля

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 82

Щелевая или объемная диафрагма

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 83

Щелевая или объемная диафрагма открыта (открыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 84

Щелевая или объемная диафрагма закрыта (закрыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 85

Щелевая или объемная диафрагма; открыть шторки, изображенные в виде вертикальных жирных линий

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 86

Щелевая или объемная диафрагма; закрыть шторки, изображенные в виде вертикальных жирных линий

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 87

Круговая диафрагма в рабочем положении

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 88

Ирисовая диафрагма открыта (открыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 89

Ирисовая диафрагма закрыта (закрыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 90

Полутеневая диафрагма

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 91

Пациент с дефицитом массы тела

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 92

Пациент с нормальной массой тела

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 93

Пациент с избыточной массой тела

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 94

Поворот стола

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 95

Поворот деки или люльки вокруг продольной оси

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 96

Движение деки или скамейки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 97

Движение деки или скамейки в сторону головы

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 98

Движение деки или скамейки в сторону ног

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 99

Ступенчатое движение деки в сторону головы

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 100

Подъем деки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 101

Опускание деки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 102

Вертикальное перемещение деки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 103

Низкий уровень освещения или красный свет

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 104

Косвенное освещение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 105

Штатив снимков черепа

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 106

Аппарат с U-образным штативом

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 107

Вызов кассетной каретки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 108

Тубусная каретка

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 109

Движение ограничивающих диафрагм

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 110

Движение в одном направлении

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 111

Движение в обоих направлениях

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 112

Движение деки для рентгеноштативного устройства

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 113

Приемная заполненная кассета

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 114

Пуск блока управления камерой

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 115

Оптический светораспределитель

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 116

Режущее устройство

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 117

Перемещение без экспозиции

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 118

Введение пленки в паз

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 119

Положение заблокировано

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 120

Положение разблокировано

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 121

Контакт для внешней индикации включения рентгеновского излучения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 122

Лазерное излучение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 123

Режим автоматического контроля

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 124

Режим ручного контроля

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 125

Яркость

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 126

Контрастность

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 127

Яркость и контрастность

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

3 Символы

Рисунок 128

Приложение А

(обязательное)

КОНСТРУКЦИЯ ОСНОВНОГО ИЗОБРАЖЕНИЯ СИМВОЛА

Основное изображение должно состоять из восьми взаимосвязанных геометрических фигур, вписанных в квадрат размером 75 x 75 мм с сеткой размером стороны ячейки 12,5 мм.

3 Символы

1 — основной квадрат с длиной стороны, равной 50 мм. Данный

размер является номинальным размером a оригинала символа,

определяющим ширину и высоту обозначения; 2 — основная

окружность диаметром 56 мм; 3 — окружность диаметром 50 мм,

вписанная в основной квадрат 1; 4 — квадрат, вписанный в окружность 2; 5, 6 — взаимно перпендикулярные прямоугольники площадью, равной площади основного квадрата 1; 7 — квадрат, образованный отрезками, проходящими через точки пересечения основного квадрата 1 и основной

окружности 2; 8 — неправильный восьмиугольник, описанный

вокруг квадрата 7 и образованный линиями, проходящими

под углом 30° к сторонам квадрата 7

Приложение Б

(справочное)

СВОДНАЯ ТАБЛИЦА СИМВОЛОВ

3 Символы

3 Символы

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СИМВОЛОВ

автоматическое регулирование усиления по большому полю 79
автоматическое регулирование усиления по малому полю 78
аппарат с U-образным штативом 107
большой фокус 13
введение пленки в паз 119
вертикальное перемещение деки 103
вертикальный стол-штатив с расположением трубки за пациентом 21
вертикальный стол-штатив с расположением трубки перед пациентом 22
видеомагнитофон 72
вращение изображения 77
вызов кассетной каретки 108
движение в обоих направлениях 112
движение в одном направлении 111
движение деки для рентгеноштативного устройства 113
движение деки или скамейки 97
движение деки или скамейки в сторону головы 98
движение деки или скамейки в сторону ног 99
движение ограничивающих диафрагм 110
декомпрессия 36
диафрагмирование вблизи пленки 49
изображение, обращенное справа налево 74
изображение, обращенное справа налево и сверху вниз 76
ионизационная камера реле экспозиции 41
импульсная рентгеноскопия 3
импульсный режим 2
инъекционный шприц 62
ирисовая диафрагма закрыта (закрыть) 90
ирисовая диафрагма открыта (открыть) 89
кинокамера 6
киносъемка 11
компрессионный тубус 33
компрессионный тубус отсутствует 34
компрессия 35
контакт для внешней индикации включения рентгеновского излучения 122
контрастность 127
косвенное освещение 105
круговая диафрагма в рабочем положении 88
лазерное излучение 123
малый фокус 12
микрофокус 14
наполнение инъекционного шприца 63
напольно-потолочный штатив 57
напольный штатив 55
неподвижный рентгеновский отсеивающий растр введен 37
низкий уровень освещения или красный свет 104
ножной переключатель 20
нормальное изображение 73
нормальное изображение, обращенное сверху вниз 75
одиночный снимок 9
опорожнение инъекционного шприца 64
оптический светораспределитель 116
опускание деки 102
пациент с дефицитом массы тела 92
пациент с избыточной массой тела 94
пациент с нормальной массой тела 93
перемещение без экспозиции 118
перемещение плоскости томографии в сторону стрелки 31
пленка, кассета для двух снимков 45
пленка, кассета для одного снимка (снимок обзорный, вертикальный) 43
пленка, кассета для одного снимка (снимок обзорный, горизонтальный) 44
пленка, кассета для четырех снимков 46
поворот деки или люльки вокруг продольной оси 96
поворот стола 95
поворотный стол-штатив с расположением трубки над столом 24
поворотный стол-штатив с расположением трубки под столом 25
подающая кассета 48
подъем деки 101
положение заблокировано 120
положение разблокировано 121
полутеневая диафрагма 91
потолочный штатив 56
почернение пленки 50
приемная заполненная кассета 114
приемная кассета 47
пульт управления 61
пуск блока управления камерой 115
работа в двух проекциях, поочередная работа трубок 54
работа в двух проекциях, симультанная работа трубок 53
режим автоматического контроля 124
режим падающей нагрузки 8
режим постоянной нагрузки 7
режим ручного контроля 125
режущее устройство 117
реле экспозиции 40
рентгеновская трубка 16
рентгеновский излучатель 18
рентгеновский отсеивающий растр выведен 38
рентгеновский отсеивающий растр подвижный 39
рентгеновское излучение или его предстоящее включение 17
рентгенография 4
рентгеноскопия 1
рентгенофотография 5
ручной переключатель 19
световой центратор 81
световой центратор для маркировки выбранного поля 82
серийная кассета для снимков в двух проекциях 52
серийная кассета для снимков в одной проекции 51
серийный снимок 10
стереофокус 15
стол снимков 23
ступенчатое движение деки в сторону головы 100
сцепление штатива рентгеновской решетки 58
телевизионный монитор 71
телекамера 70
томограф 28
томограф, перемещение в исходное положение 32
томограф, предварительное перемещение 30
томографический режим 29
тубусная каретка 109
удаление воздуха из инъекционного шприца 66
усилитель рентгеновского изображения 67
усилитель рентгеновского изображения (масштаб изображения нормальный) 68
усилитель рентгеновского изображения (масштаб изображения увеличенный) 69
фильтр излучения 80
флюорограф 27
флюорографическая камера 26
хирургический штатив с приемником рентгеновского изображения 59
частичная инъекция 65
штатив снимков черепа 106
штативное устройство для маммографии 60
щелевая или объемная диафрагма 83
щелевая или объемная диафрагма закрыта (закрыть) 85
щелевая или объемная диафрагма открыта (открыть) 84
щелевая или объемная диафрагма; закрыть шторки, изображенные в виде вертикальных жирных линий 87
щелевая или объемная диафрагма; открыть шторки, изображенные в виде вертикальных жирных линий 86
экрано-снимочное устройство 42
яркость 126
яркость и контрастность 128
УДК 621.386:006.354МКС 11.040.50
Ключевые слова: аппараты рентгеновские медицинские, символы обслуживания, пульты управления, штативы рентгеновских аппаратов, включение, управление, регулирование
