ГОСТ 24696-2023. Межгосударственный стандарт. Подшипники качения. Подшипники роликовые сферические двухрядные с симметричными роликами. Общие технические требования

(введен в действие Приказом Росстандарта от 22.06.2023 № 434-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 24696-81*"]:::doc
  click n0 "https://bukva.ai/docs/postanovlenie-gost-24696-81" "ГОСТ 24696-81*. Государственный стандарт Союза ССР. Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры (введен Постановлением Госстан"
  n1["ГОСТ 24696-2023"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-24696-2023" "ГОСТ 24696-2023. Межгосударственный стандарт. Подшипники качения. Подшипники роликовые сферические двухрядные с симметричными роликами. Общие технические требования (введен в дейст"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 22 июня 2023 г. № 434-ст

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Управляющая компания ЕПК» (ОАО «УК ЕПК»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 307 «Подшипники качения и скольжения»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 мая 2023 г. № 162-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2023 г. № 434-ст межгосударственный стандарт ГОСТ 24696-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2023 г.

5 ВЗАМЕН ГОСТ 24696-81

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на роликовые сферические двухрядные подшипники с симметричными роликами (далее — подшипники), изготавливаемые по ГОСТ 520, и устанавливает их классификацию по конструктивным исполнениям и присоединительным размерам, указания по применению и эксплуатации, а также дополнительные технические требования к данной группе однородной продукции.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 520 Подшипники качения. Общие технические условия

ГОСТ 3189 Подшипники шариковые и роликовые. Система условных обозначений

ГОСТ 3325 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки

ГОСТ 3478 Подшипники качения. Присоединительные размеры

ГОСТ 13014 Втулки стяжные подшипников качения. Основные размеры

ГОСТ 24208 Втулки закрепительные подшипников качения. Основные размеры

ГОСТ 24955 Подшипники качения. Термины и определения

ГОСТ 25256 Подшипники качения. Допуски. Термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 В настоящем стандарте применены термины по ГОСТ 24955 и ГОСТ 25256, а также следующие термины с соответствующими определениями.

3.1.1 коническое отверстие: Отверстие подшипника в форме усеченного конуса.

3.1.2 номинальный диаметр конического отверстия: Номинальный диаметр малого основания теоретического конического отверстия.

3.1.3 выпуклый ролик: Ролик, наружная поверхность которого является выпуклой.

3.1.4 симметричный ролик: Выпуклый ролик, наружная поверхность которого имеет плоскость симметрии, перпендикулярную оси ролика.

3.1.5 сферический подшипник: Радиальный подшипник, имеющий сферическую дорожку качения на наружном кольце.

3.1.6 узел закрепительной втулки: Сборочная единица, состоящая из закрепительной втулки, стопорной гайки и стопорного устройства.

Примечание — В качестве стопорного устройства обычно используют стопорную шайбу или стопорную скобу с винтом.

3.1.7 закрепительная втулка: Разрезная вдоль оси втулка с цилиндрическим отверстием и конической наружной поверхностью, имеющая наружную резьбу со стороны узкого торца.

Примечание — Предназначается для монтажа (с помощью стопорной гайки и стопорной шайбы) подшипника с коническим отверстием на цилиндрическом валу.

3.1.8 стопорная гайка: Гайка, используемая для осевого позиционирования подшипников качения.

3.1.9 стопорная шайба: Шайба для стопорной гайки с множеством наружных лепестков, один из которых используется для фиксации стопорной гайки, а внутренний лепесток предназначен для ввода в осевой паз закрепительной втулки или вала.

3.1.10 стяжная втулка: Разрезная вдоль оси втулка с цилиндрическим отверстием и конической наружной поверхностью, имеющая наружную резьбу со стороны широкого торца.

Примечание — Предназначается для монтажа и демонтажа с помощью стопорной гайки и стопорной шайбы подшипника с коническим отверстием на цилиндрическом валу.

3.1.11 средний бортик: Сплошной кольцевой выступ между двумя дорожками качения кольца.

3.1.12 направляющее кольцо: Деталь подшипника в форме кольца, служащая для разделения двух рядов и направления роликов.

3.1.13 смазочная канавка: Кольцевая проточка на наружном кольце для подвода смазочного материала к смазочным отверстиям.

3.1.14 смазочное отверстие: Отверстие в наружном кольце для подвода смазочного материала к дорожкам качения.

3.2 В настоящем стандарте применены следующие обозначения:

b — номинальная ширина смазочной канавки;

B — номинальная ширина подшипника;

d — номинальный диаметр отверстия подшипника.

Примечание — Данное обозначение также относится к номинальному диаметру конического отверстия;

d₀ - номинальный диаметр смазочного отверстия;

d1 — номинальный диаметр отверстия узла закрепительной втулки; номинальный диаметр отверстия стяжной втулки;

D — номинальный наружный диаметр подшипника;

r — размер монтажной фаски;

rsmin — наименьший единичный размер монтажной фаски.

4 Классификация

4.1 Условное обозначение подшипника

4.1.1 Условное обозначение подшипника — по ГОСТ 3189.

4.1.2 При заказе подшипников следует указывать слово «подшипник», условное обозначение подшипника и (через пробел) ГОСТ 520-2011.

1 Подшипник с номинальным диаметром отверстия 90 мм (обозначение диаметра 18), с номинальным наружным диаметром 190 мм (серии диаметров 6), роликовый сферический (типа 3), двухрядный с цилиндрическим отверстием (конструктивного исполнения 05), номинальной шириной 64 мм (серии ширин 0), класса точности нормальный, изготовленный по ГОСТ 520-2011:

Подшипник 53618 ГОСТ 520-2011.

2 Подшипник с номинальным диаметром отверстия 110 мм (обозначение диаметра 22), с номинальным наружным диаметром 180 мм (серии диаметров 7), роликовый сферический (типа 3), двухрядный с коническим отверстием конусностью 1:30 (конструктивного исполнения 15), номинальной шириной 69 мм (серии ширин 4), со смазочной канавкой и смазочными отверстиями на наружном кольце (Н), класса точности нормальный, изготовленный по ГОСТ 520-2011:

Подшипник 4153722Н ГОСТ 520-2011.

4.2 Конструктивные исполнения

4.2.1 Конструктивные исполнения подшипников с дополнительным обозначением Н характеризует наличие смазочной канавки и смазочных отверстий на наружном кольце.

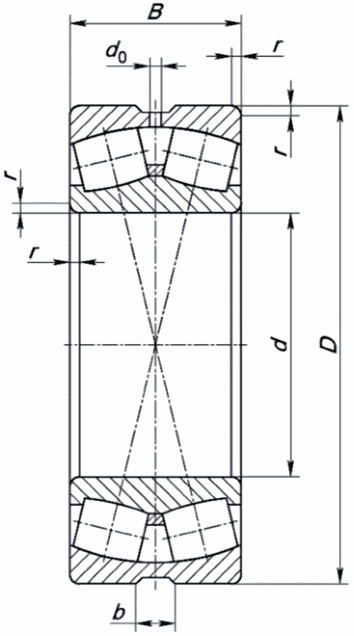

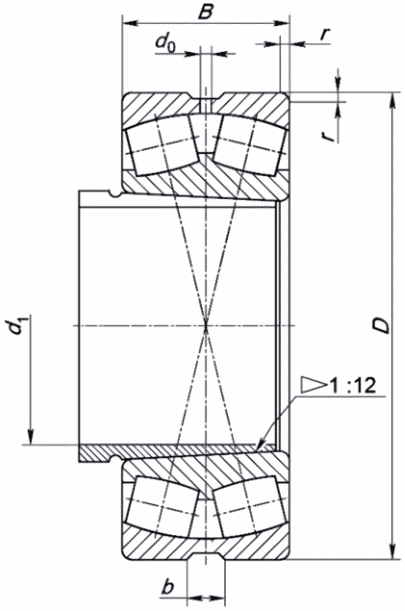

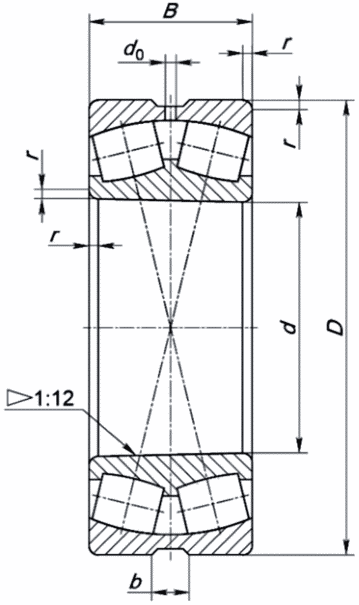

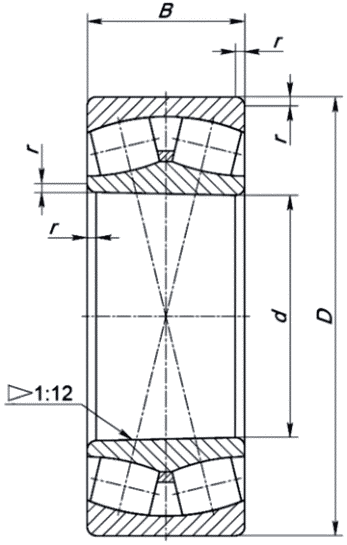

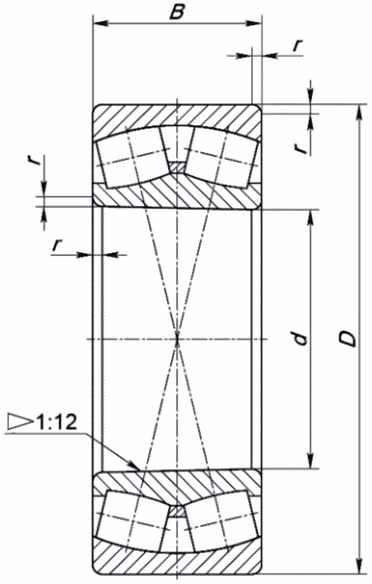

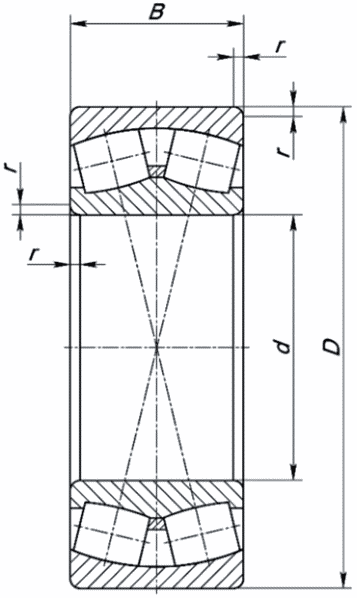

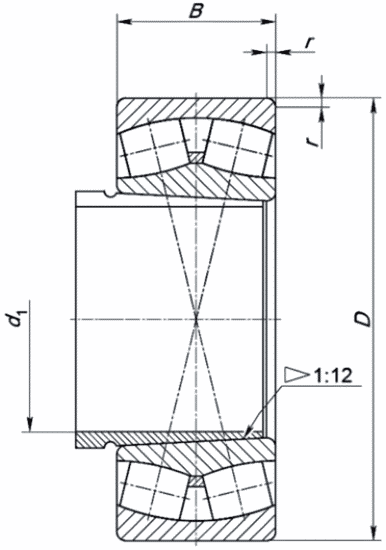

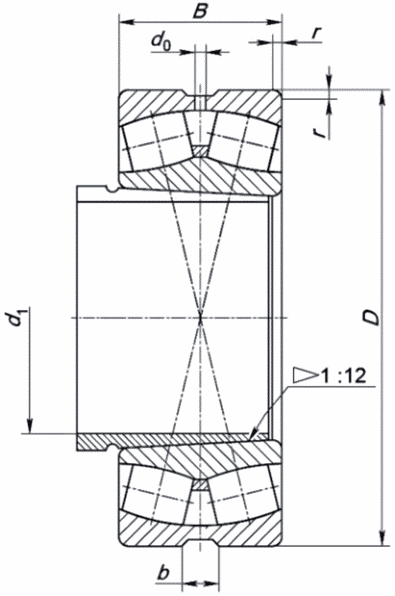

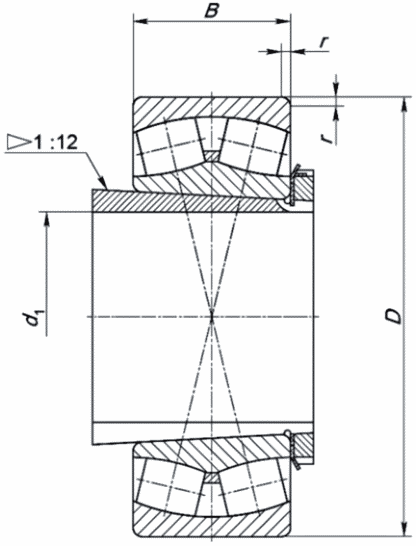

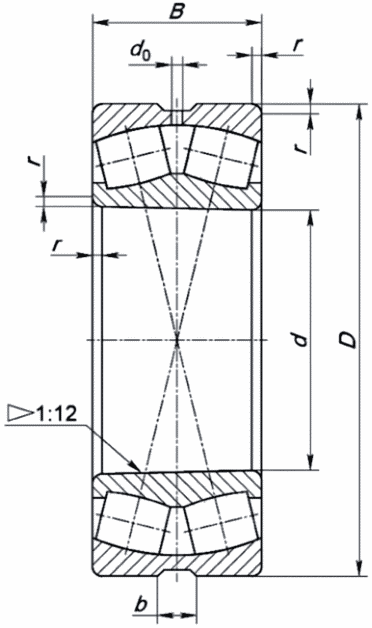

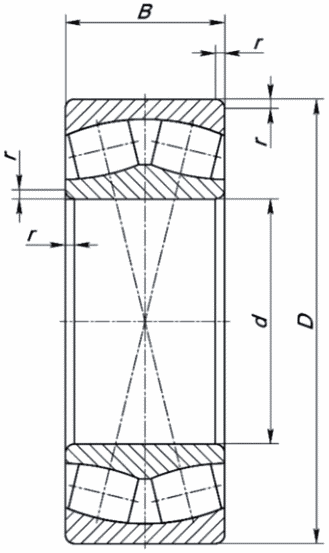

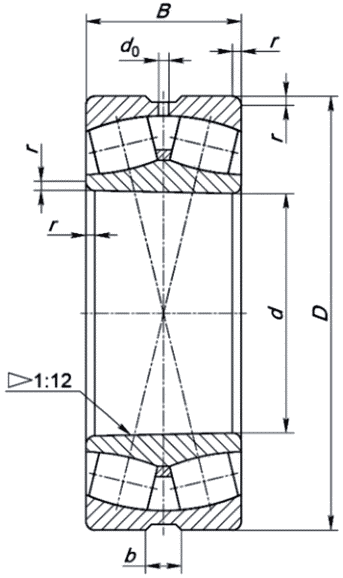

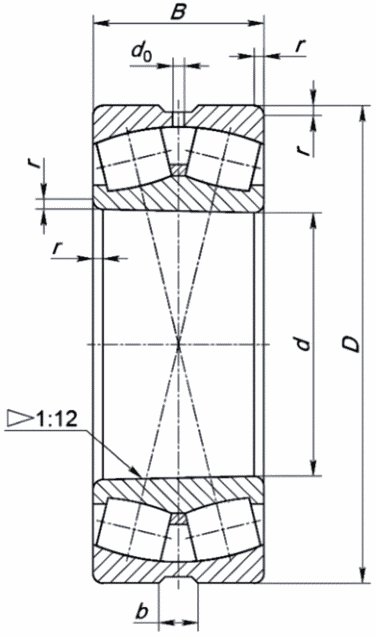

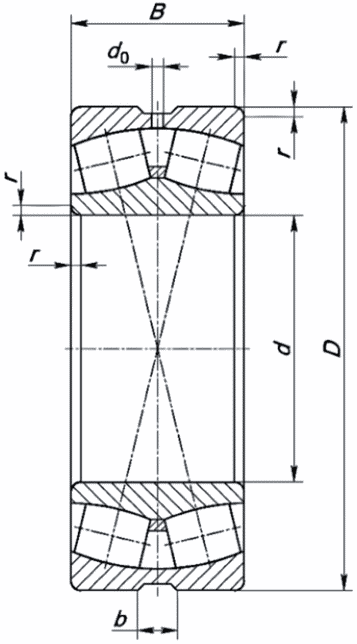

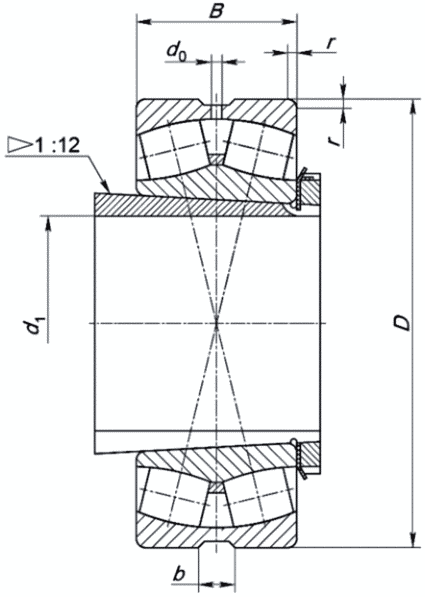

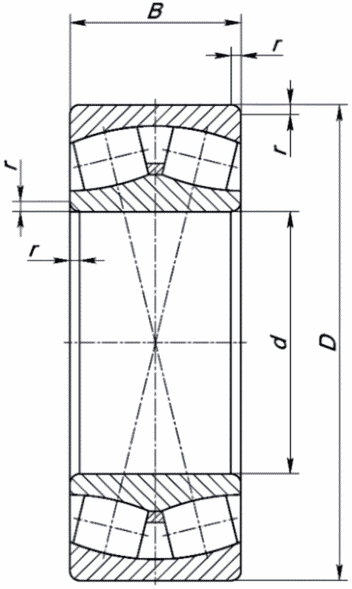

4.2.2 Конструктивные исполнения подшипников указаны в таблице 1 и на рисунках 1 - 24.

Таблица 1

Конструктивные исполнения

Рисунок 15 — Конструктивное исполнение 40

Рисунок 17 — Конструктивное исполнение 55

Рисунок 19 — Конструктивное исполнение 65

Рисунок 21 — Конструктивное исполнение 73Н, серия ширин 0

Рисунок 23 — Конструктивное исполнение 75

4.3 Класс точности

4.4 Присоединительные размеры

4.4.1 Номинальный диаметр отверстия, номинальный наружный диаметр, номинальная ширина подшипника, номинальный диаметр отверстия стяжной втулки, номинальный диаметр отверстия узла закрепительной втулки и наименьший единичный размер монтажной фаски должны соответствовать значениям, указанным в таблицах 2 - 20.

Примечание — Наибольший единичный размер монтажных фасок определяют в соответствии с минимальным размером соответствующей монтажной фаски и диаметром отверстия подшипника.

Серия диаметров 9, серия ширин 3, конструктивное исполнение 05Н

Таблица 3

Серия диаметров 1, серия ширин 3,

Таблица 4

Серия диаметров 1, серия ширин 3, конструктивные исполнения
