ГОСТ 24390-99. Межгосударственный стандарт. Краны козловые электрические контейнерные. Основные параметры и размеры
(введен в действие Постановлением Госстандарта России от 18.08.1999 № 257-ст)
Примечание
Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) (Решение комиссии Таможенного союза от 18.10.2011 № 823). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 2000 года. Взамен ГОСТ 24390-86.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 24390-86"]:::rst n1["ГОСТ 24390-99"]:::doc click n1 "https://bukva.ai/docs/standart-gost-24390-99" "ГОСТ 24390-99. Межгосударственный стандарт. Краны козловые электрические контейнерные. Основные параметры и размеры (введен в действие Постановлением Госстандарта России от 18.08.1" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
по стандартизации и метрологии
от 18 августа 1999 г. № 257-ст
31 5540
Дата введения 1 июля 2000 года
Предисловие
1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом железнодорожного транспорта (ВНИИЖТ), Государственным Российским научно-исследовательским и проектно-конструкторским институтом подъемно-транспортного машиностроения (ВНИИПТМАШ)
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 15 от 28 мая 1999 г.)
3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 августа 1999 г. № 257-ст межгосударственный стандарт ГОСТ 24390-99 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2000 г.
1 Область применения
Настоящий стандарт распространяется на козловые электрические контейнерные краны грузоподъемностью на захвате 6,3; 12,5; 24; 30,5 и 45 т, передвигающиеся по крановым путям, управляемые из кабины, работающие на трехфазном токе напряжением 220 или 380 В частотой 50 Гц, изготавливаемые в климатическом исполнении У и Т категории размещения 1 по ГОСТ 15150 для ветровой нагрузки по ГОСТ 1451, предназначенные для перегрузки и складирования универсальных, специализированных среднетоннажных и крупнотоннажных контейнеров массой брутто 3; 5; 6; 24; 30,5 т по ГОСТ 18477 и ГОСТ 26380, а также автомобильных полуприцепов массой брутто 45 т на железнодорожных станциях, морских и речных портах и складах промышленных предприятий, оптовоснабженческих базах.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая. Нормы и метод определения
ГОСТ 1575-87 Краны грузоподъемные. Ряды основных параметров
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18477-79 Контейнеры универсальные. Типы, основные параметры и размеры
ГОСТ 25546-82 Краны грузоподъемные. Режимы работы
ГОСТ 26380-84 Контейнеры специализированные групповые. Типы, основные параметры и размеры
3 Основные параметры и размеры

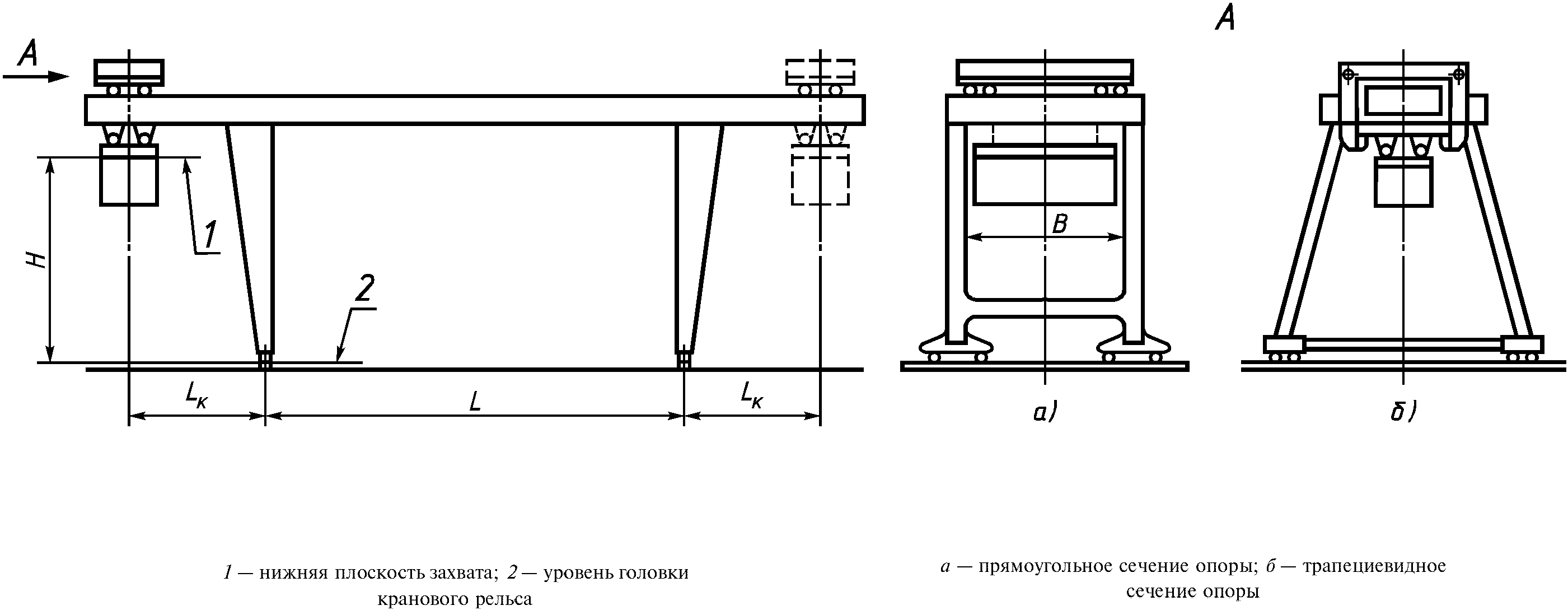

3.1 Основные параметры и размеры козловых электрических контейнерных кранов должны соответствовать указанным на рисунке 1 и в таблице 1.
| Таблица 1 | ||||
| Основные параметры и размеры | Показатели кранов при грузоподъемности на контейнерном захвате, т | 6,3; 12,5 | 24 | |
| 30,5 | 45 | Группа режима работы крана по ГОСТ 25546 | 3 К; | 4 К; |
| 5 К; | 6 К | Пролет L, м | 16; 25 | 16; 20 <*>; |
| 25; 32; | 40 | Рабочий вылет консоли LК, м, не менее | 3,2 <*>; 4,5 | 5,0; |
| 8,0 <**>; | 9,2 <**> | Расстояние между опорами B, м, не менее | - | |
| 14 <***>; | 16 <***> | Высота подъема контейнерного захвата, над уровнем головки кранового рельса H, м, не менее | 8; 9 | |
| 9,0; 10,8 | 9; 10; 11; 12,5; 13,5 Угол поворота контейнерного захвата, в горизонтальной плоскости, не менее | +240° | ||
| -60° | +/- 7,5° | |||
| Скорость подъема (опускания) груза, по ГОСТ 1575, м/с | 0,125; 0,16; 0,2; 0,25; 0,32; 0,4 | |||
| Скорость передвижения грузовой тележки по ГОСТ 1575, м/с | 0,63; 0,8; 1,0; 1,25; 1,6 | |||
| Скорость передвижения крана по ГОСТ 1575, м/с | 0,63; 0,8; 1,0; 1,25; 1,6; 2,0 | |||
| Предел регулирования скоростей, не менее | 1:8 | Нагрузка на колесо при работе, кН, не более | ||
| 150; 200 300 <*> По согласованию с заказчиком. <**> Допускается бесконсольный вариант. <***> Только для консольных конструкций. | ||||
Допускается изменение от указанных в табл. 1 основных параметров и размеров по согласованию с заказчиком при изготовлении по индивидуальным заказам.
Двухконсольный козловой электрический контейнерный кран грузоподъемностью на контейнерном захвате 30,5 т, пролетом 25 м, высотой подъема контейнерного захвата 9 м и вылетом консолей по 5 м:
То же, бесконсольный грузоподъемностью на контейнерном захвате 30,5 т, пролетом 25 м, высотой подъема 9 м:
