МКС 91.100.15

Дата введения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением «Российский институт стандартизации» (ФГБУ «Институт стандартизации»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 144 «Строительные материалы и изделия»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 июня 2026 г. № 198-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июля 2026 г. № 793-ст межгосударственный стандарт ГОСТ 24099-2026 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2027 г.

5 ВЗАМЕН ГОСТ 24099-2013

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на облицовочные декоративные плиты (далее — декоративные плиты), изготовляемые с использованием природного камня, декоративного заполнителя (щебня и/или песка) и/или других минеральных наполнителей, минеральных вяжущих или полимерных связующих и предназначенные для наружной и внутренней облицовки элементов зданий и сооружений.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.044 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 965 Портландцементы белые. Технические условия

ГОСТ 7025 Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости

ГОСТ 9479 Блоки из горных пород для производства облицовочных, архитектурно-строительных, мемориальных и других изделий. Технические условия

ГОСТ 9480-2024 Плиты облицовочные из природного камня. Технические условия

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 10587 Смолы эпоксидно-диановые неотвержденные. Технические условия <1>

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 декоративная плита: Композитное однослойное или многослойное изделие на минеральном вяжущем или полимерном связующем, изготовленное с использованием природного камня, декоративного заполнителя (щебня и/или песка) и/или других минеральных наполнителей.

Примечание — При изготовлении декоративных плит допускается применение минеральных или органических пигментов.

3.2 коэффициент камненасыщения: Отношение площади, занимаемой природным камнем/зернами декоративного заполнителя с размером зерен 3 мм и более на лицевой поверхности, к общей площади лицевой поверхности декоративной плиты.

3.3 отклонение от прямоугольности: Наибольшее расстояние между длинным ребром декоративной плиты и прилегающей прямой, перпендикулярной торцевой грани этой плиты, отнесенное к 1 м.

3.4 отклонение от плоскостности: Наибольшее расстояние между лицевой поверхностью декоративной плиты и прилегающей плоскостью.

3.5 лицевая поверхность: Поверхность декоративной плиты, видимая при ее эксплуатации.

3.6 навесная фасадная вентилируемая конструкция [навесная фасадная система с воздушным зазором (прослойкой)]; НФС: Конструктивная система, предназначенная для устройства фасадов зданий и сооружений, состоящая из несущей конструкции, облицовки, при необходимости теплоизоляции и имеющая воздушную полость (зазор) за облицовкой.

4 Типы, основные размеры и условное обозначение

4.1 В зависимости от способа изготовления декоративные плиты подразделяют на четыре типа:

I — формованные способом литья или прессования;

II — формованные способом вакуум-вибропрессования (с полимеризацией для плит на полимерных связующих);

III — пиленые из отформованных блоков;

IV — сформированные из отдельных элементов.

4.2 Лицевая поверхность декоративных плит может иметь рисунок в соответствии с приведенными в таблице 1.

4.4 Плиты всех типов для упрочнения могут быть изготовлены армированными.

Армирование плит проводят путем приклеивания к их монтажной стороне армирующего элемента.

4.5 Декоративные плиты изготовляют прямоугольной формы габаритными размерами, приведенными в таблице 2.

4.6 Условное обозначение декоративной плиты должно состоять из краткого обозначения наименования декоративной плиты (ПДПК), обозначения типа декоративной плиты, указания применяемого минерального вяжущего или полимерного связующего, рисунка лицевой поверхности, габаритных размеров и обозначения настоящего стандарта.

Пример условного обозначения декоративной плиты на основе природного камня (ПДПК) типа I с мозаичной лицевой поверхностью, на цементном вяжущем длиной и шириной 500 мм, толщиной 30 мм по ГОСТ 24099-2026

ПДПК IМ на цементном вяжущем 500 x 500 x 30 по ГОСТ 24099-2026

4.7 При использовании в НФС плиты изготавливают в двух исполнениях <1>:

• плиты скрытого способа крепления;
• плиты видимого (открытого) способа крепления.

<1> На территории Российской Федерации действует СП 522.1325800.2023 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации», устанавливающий требования к креплению облицовочных элементов к НФС.

Способ крепления устанавливается проектными решениями.

5 Технические требования

5.1 Декоративные плиты изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту и нормативной документации, утвержденной на предприятии-изготовителе.

5.2 По цветовой гамме и рисунку декоративные плиты должны соответствовать чертежам или образцам-эталонам, согласованным с потребителем.

5.3 Декоративные плиты всех типов, кроме плит со скальным рисунком, не должны иметь на лицевой поверхности видимых повреждений размером более 2 мм: сколов ребер и углов, трещин, каверн, раковин. Для плит типа IV со скальным рисунком допустимы видимые повреждения фрагментов камня.

Допускается применять для изготовления плит туф, травертин и известняк-ракушечник по ГОСТ 9479 с раковинами и кавернами размером не более 20 мм.

5.4 Фактура лицевой поверхности декоративных плит может быть полированной, лощеной, шлифованной, пиленой или скальной по ГОСТ 9480. По согласованию с потребителем допускается изготовление плит с иными фактурами.

5.5 Предельные отклонения от номинальных размеров декоративных плит типов I — III не должны превышать значений, приведенных в таблице 3. Предельные отклонения от номинальных размеров декоративных плит типа IV не должны превышать значений, приведенных в таблице 4.

Таблица 3

Предельные отклонения от номинальных размеров декоративных плит типов I — III

Таблица 4

Предельные отклонения от номинальных размеров декоративных плит типа IV

5.6 Декоративные плиты, кроме плит со скальной фактурой, могут иметь фаски размерами 1,5 x 1,5 мм. По согласованию с потребителем размеры фасок могут быть иными.

5.7 Декоративные плиты не должны иметь загрязнений.

5.8 Коэффициент камненасыщения декоративных плит должен быть не менее значений, указанных в таблице 5.

<1> На территории Российской Федерации действует СП 29.13330.2011 «СНиП 2.03.13-88 Полы», устанавливающий механические воздействия применительно к их интенсивности.

5.10 Физико-механические показатели декоративных плит должны соответствовать требованиям, приведенным в таблице 7.

Таблица 7

Физико-механические показатели декоративных плит

5.11 Декоративные плиты на полимерных связующих не должны выделять вредных веществ в атмосферный воздух и в воздушную среду зданий и сооружений в количестве, превышающем предельно допустимые концентрации (ПДК), установленные в государствах, принявших настоящий стандарт <2>.

<2> В Российской Федерации действует СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».

5.12 Показатели пожарной опасности

5.12.1 Декоративные плиты на минеральном вяжущем должны относиться к негорючим строительным материалам согласно ГОСТ 30244.

5.12.2 Для декоративных плит на полимерном связующем при использовании для отделки стен и потолков определяют следующие показатели пожарной опасности:

• группа горючести;
• группа воспламеняемости;
• группа по дымообразующей способности;
• группа по токсичности продуктов горения.

5.12.3 Для декоративных плит на полимерном связующем при использовании для покрытий пола определяют следующие показатели пожарной опасности:

• группа распространения пламени;
• группа воспламеняемости;
• группа по дымообразующей способности;
• группа по токсичности продуктов горения.

5.13 Армирующие элементы плит должны находиться в приклеенном состоянии.

5.14 Требования к материалам для изготовления плит

5.14.1 Для изготовления декоративных плит типов I — IV на минеральном вяжущем применяют:

• портландцемент по ГОСТ 31108;
• белый портландцемент по ГОСТ 965;
• цветной портландцемент по ГОСТ 15825;
• декоративные щебень и песок по ГОСТ 22856;
• песок (для основного слоя многослойных плит) по ГОСТ 8736;
• вторичные ресурсы, полученные в процессе производства облицовочных плит из природного камня и блоков из горных пород;
• воду по ГОСТ 23732;
• дробленые плотные карбонатные породы с зернами размером менее 0,14 мм;
• отсевы дробления плотных горных пород по ГОСТ 31424.

Допускаются добавки к вяжущему веществ, повышающих его морозостойкость, цветостойких и щелочестойких пигментов, не снижающих физико-механических показателей плит, а также использование по согласованию изготовителя с потребителем других видов цемента.

5.14.2 Для изготовления декоративных плит типов I — IV на полимерном связующем применяют:

• в качестве связующего — эпоксидно-диановые смолы по ГОСТ 10587 и полиэфирные смолы и соответствующие им компоненты клеящего состава;
• отходы от производства облицовочных плит из природного камня;
• декоративные щебень и песок по ГОСТ 22856;
• кварцевый песок по ГОСТ 22551.

Допускается применение других смол и наполнителей, не снижающих декоративности и физико-механических свойств плит и отвечающих санитарно-гигиеническим требованиям, действующим на территории государств, принявших настоящий стандарт.

5.14.3 В качестве армирующего элемента могут использоваться сетки из полимерного материала, стекловолокна, углеволокна, нержавеющей стали, сотовых подложек из пластмассы или дюралюминия и другие материалы, способные обеспечить требуемые показатели плит.

Армирующие элементы и применяемые для их приклеивания клеящие составы должны быть устойчивыми к условиям эксплуатации плит, включая климатическое и химическое воздействие, и соответствовать нормативно-технической документации, утвержденной в установленном порядке.

5.14.4 Физико-механические показатели природного камня, применяемого для изготовления декоративных плит, должны соответствовать требованиям ГОСТ 9479.

5.15 Маркировка

5.15.1 Декоративные плиты должны иметь четкую маркировку, позволяющую идентифицировать изделия.

5.15.2 На транспортной упаковке декоративных плит наносят парафиновым карандашом или несмываемой краской следующие данные:

• наименование или товарный знак (при наличии) предприятия-изготовителя;
• штамп ОТК;
• условное обозначение декоративной плиты.

При использовании многооборотной упаковки допускается применять ярлыки с указанными данными, приклеиваемые водостойким клеем в верхнем углу упаковки.

5.16 Упаковка

5.16.1 Упаковка декоративных плит — по ГОСТ 9480-2024 (пункты 4.1 - 4.5) со следующими дополнениями.

5.16.1.1 Декоративные плиты укладывают в упаковку на длинную сторону.

5.16.1.2 Плиты шириной не более 600 мм упаковывают в деревянные ящики, ящичные поддоны, металлические разборные поддоны, футерованные резиной, карточные или пластиковые коробки. Плиты, упакованные в коробки, укладывают на поддоны или в контейнеры.

5.16.1.3 Плиты шириной не более 300 мм могут быть уложены в упаковку в два ряда. При этом между рядами должна быть демпфирующая прокладка из картона толщиной не менее 2 мм или другого аналогичного мягкого и прочного материала.

5.16.1.4 Для упаковки декоративных плит шириной свыше 600 до 1650 мм одной из сторон применяют деревянные или металлические поддоны, футерованные резиной, и инвентарные рамы-кондукторы. Декоративные плиты укладывают на поддоны вертикально с незначительным наклоном к центру с последующим закреплением упаковочными лентами или пленкой. Дно поддонов и рам-кондукторов должно иметь прокладки из мягких материалов, обеспечивающих сохранность декоративных плит при перевозке (дерево, резина и т.п.).

5.16.1.5 Плиты длиной до 200 мм упаковывают в деревянные ящики или ящики-поддоны. Плиты больших размеров укладывают на плоские поддоны с последующим обертыванием полиэтиленовой термоусадочной пленкой, формируя транспортный пакет. Дно поддонов должно иметь прокладки из мягких материалов, обеспечивающих сохранность декоративных плит при перевозке (дерево, резина и т.п.).

5.16.1.6 Декоративные плиты упаковывают лицевыми поверхностями друг к другу. Между лицевыми поверхностями плит с плоской фактурой укладывают полиэтиленовую рифленую пленку или другие мягкие материалы, исключающие повреждение поверхности камня. Между лицевыми поверхностями декоративных плит фактурой скальной фактуры (см. таблицу 1, рисунки К и С) прокладывают мягкий материал толщиной не менее 10 мм достаточной прочности (например, рифленый картон, поролоновые прокладки, деревянная стружка).

6 Правила приемки

6.1 Приемку декоративных плит проводят партиями. За партию принимают количество декоративных плит одного типа и фактуры лицевой поверхности, изготовленных из одних материалов и по одной технологии. Объем партии устанавливают в технической документации на декоративные плиты конкретного типа и фактуры лицевой поверхности, но не более суточной выработки.

6.2 Приемку декоративных плит проводят по результатам приемо-сдаточных и периодических испытаний. Периодичность проведения приемо-сдаточных и периодических испытаний представлена в таблице 8.

Таблица 8

Периодичность проведения испытаний декоративных плит

6.3 Размеры, отклонения от прямоугольности и плоскостности, внешний вид проверяют на плитах, отбираемых методом случайной выборки от каждой партии в количестве, указанном в таблице 9.

Таблица 9

Объем выборки

6.3.1 Декоративную плиту считают дефектной, если она не соответствует как минимум одному из требований, приведенных в 6.3.

6.3.2 Партию декоративных плит принимают, если число дефектных плит в выборке меньше или равно приемочному числу, и не принимают, если число дефектных плит в выборке больше или равно браковочному числу.

Партию, принятую по результатам выборочного контроля, дополняют декоративными плитами без дефектов в количестве, равном выявленному проценту дефектных декоративных плит без увеличения заявленного объема партии.

6.3.3 Партия декоративных плит, не принятая в результате выборочного контроля, может быть разделена на несколько групп (не менее 50 плит в группе) и для каждой из новых групп плит повторно проводят выборочный контроль в соответствии с таблицей 9. Группы плит, не принятые в результате повторных проверок, принимают поштучно, при этом контролируют соответствие плит тем требованиям, по которым партия не была принята.

6.4 Для определения количества вредных веществ, выделяющихся из декоративных плит на полимерных связующих, прочности при изгибе, прочности при сжатии, истираемости и стойкости к ударным воздействиям от каждой партии отбирают пять плит методом случайной выборки.

6.5 Для определения морозостойкости отбирают плиты, обеспечивающие изготовление требуемого числа образцов в соответствии с методом испытания.

6.6 Для определения водопоглощения и коэффициента камненасыщения от каждой партии отбирают три плиты методом случайной выборки.

6.7 При получении неудовлетворительных результатов периодических испытаний изготовитель вносит изменения в технологию, состав сырьевых компонентов и прочих факторов, влияющих на характеристики декоративных плит, и проводит испытания повторно до соответствия характеристик элементов требованиям настоящего стандарта.

6.8 Каждая партия декоративных плит должна сопровождаться документом о качестве, в котором указывают:

а) наименование и адрес предприятия-изготовителя;

б) номер и дату составления документа о качестве;

в) тип плит, фактуру лицевой поверхности, количество плит в партии, м2, и область применения плит;

г) сведения о количестве выделяемых вредных веществ из плит на полимерных связующих;

д) результаты приемо-сдаточных и периодических испытаний;

ж) обозначение настоящего стандарта.

Документ о качестве может быть дополнен результатами определения прочности при сжатии по требованию заказчика.

7 Методы контроля и испытаний

7.1 Для контроля габаритных размеров декоративных плит применяют:

- металлическую линейку длиной 1000 мм по ГОСТ 427;

- металлическую рулетку по ГОСТ 7502.

7.2 Длину и ширину декоративных плит измеряют по двум противоположным ребрам лицевой поверхности, толщину — по двум диагонально расположенным углам.

Размеры фасок декоративных плит измеряют, используя металлическую линейку.

7.3 Внешний вид декоративных плит, отклонение от прямоугольности и плоскостности определяют по ГОСТ 9480.

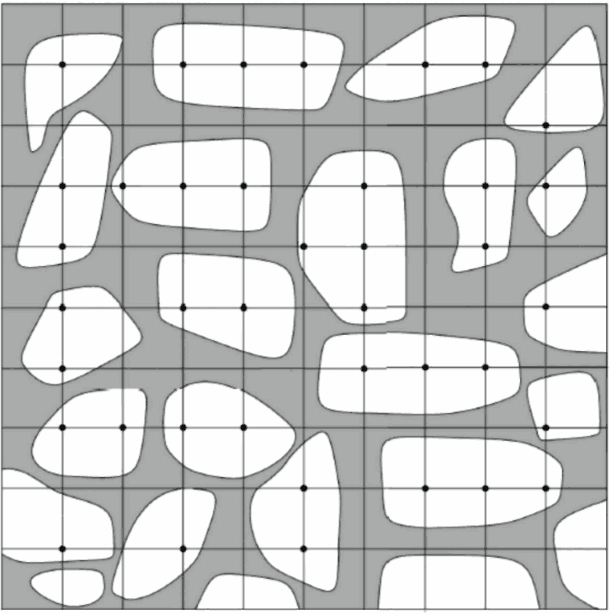

7.4 Коэффициент камненасыщения декоративных плит определяют точечным методом по приложению А.

Для определения коэффициента камненасыщения плит с крупными включениями кусков (фрагментов) природного камня допускается использовать планиметр по нормативной документации изготовителя.

7.5 Предел прочности при изгибе декоративных плит определяют по ГОСТ 27180 на плитах.

Предел прочности при сжатии определяют по ГОСТ 30629.

7.6 Истираемость и стойкость к ударным воздействиям декоративных плит определяют по ГОСТ 30629.

7.7 Водопоглощение декоративных плит определяют по ГОСТ 7025 на плитах размерами не менее 250 x 250 мм.

7.8 Морозостойкость декоративных плит определяют методом объемного замораживания по ГОСТ 7025 на образцах, отобранных выпиливанием из плит, размерами не менее:

- (100 +/- 5) x (100 +/- 5) мм — для плит с наименьшим размером (длина/ширина) не более 400 мм;

- (200 +/- 5) x (200 +/- 5) мм — для плит с наименьшим размером (длина/ширина) не более 600 мм;

- (250 +/- 5) x (250 +/- 5) мм — для плит с наименьшим размером (длина/ширина) более 600 мм.

Для проведения испытаний допускается использование морозильных камер по ГОСТ 10060.

Морозостойкость декоративных плит, применяемых для НФС, допускается определять ускоренным третьим методом по ГОСТ 10060.

В случае наличия разногласий арбитражным методом определения морозостойкости является метод объемного замораживания по ГОСТ 7025.

7.8.1 После завершения установленного количества циклов:

- осматривают внешний вид образцов;

- образцы подвергают испытанию на изгиб по ГОСТ 27180 и определяют потерю прочности изделий при изгибе \Delta R , с точностью до 1%, по формуле

\Delta R = \frac{R_{k} - R}{R} \cdot 100, (1)

где Rk — среднее арифметическое пределов прочности при изгибе контрольных образцов, МПа;

R — среднее арифметическое пределов прочности при изгибе образцов после установленного количества циклов замораживания-оттаивания, МПа.

7.8.2 Декоративные плиты считают соответствующими настоящему стандарту по морозостойкости, если после установленного количества циклов:

- при внешнем осмотре на образцах не появились трещины, сколы размером более 2 мм, расслоения, шелушения;

- потеря прочности при изгибе не превышает 20%.

7.9 Физико-механические показатели природного камня, применяемого для изготовления декоративных плит, устанавливают по паспорту, выданному предприятием-поставщиком (карьером), или путем проведения испытаний по ГОСТ 30629 при отсутствии паспорта.

7.10 Количество вредных химических веществ, выделяющихся из декоративных плит на полимерных связующих, определяют в специализированных лабораториях по методикам, утвержденным на территории государств, принявших настоящий стандарт.

7.11 Горючесть и группу горючести определяют по ГОСТ 30244, группу воспламеняемости — по ГОСТ 30402, группу распространения пламени — по ГОСТ 30444, группу по дымообразующей способности и группу по токсичности продуктов горения — по ГОСТ 12.1.044.

8 Транспортирование и хранение

8.1 Плиты транспортируют автомобильным, железнодорожным и водным транспортом, а при необходимости — воздушным транспортом в соответствии с правилами погрузки, крепления и перевозки грузов, действующими на транспорте конкретного вида, а также согласно 5.15.

8.2 При хранении на складах без упаковки декоративные плиты должны быть установлены по длинной стороне на деревянные прокладки в вертикальном положении лицевыми поверхностями друг к другу с прокладкой между ними бумаги или деревянных прокладок не более чем в два ряда по высоте при ширине плит менее 300 мм. Между рядами должны быть прокладки из мягкого материала. Между лицевыми поверхностями плит с плоской фактурой укладывают полиэтиленовую рифленую пленку или другие мягкие материалы, исключающие повреждение поверхности камня. Между лицевыми поверхностями декоративных плит скальной фактуры (см. таблицу 1, рисунки К и С) прокладывают мягкий материал толщиной не менее 10 мм, достаточной прочности (например, рифленый картон, поролоновые прокладки, деревянная стружка).

Плиты должны храниться рассортированными по типам, размерам и фактуре, покрытыми термоусадочной пленкой по ГОСТ 25951.

8.3 При хранении на складах должны быть приняты меры, предотвращающие повреждение и увлажнение декоративных плит.

9 Гарантии изготовителя

9.1 Изготовитель гарантирует соответствие декоративных плит требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения.

9.2 Гарантийный срок хранения устанавливает изготовитель, но не менее 12 мес с момента производства.

9.3 Гарантийный срок эксплуатации устанавливает изготовитель, но не менее 12 мес с момента приобретения.

Приложение А (обязательное)

ТОЧЕЧНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА КАМНЕНАСЫЩЕНИЯ ДЕКОРАТИВНЫХ ПЛИТ

А.1 Для определения коэффициента камненасыщения декоративных плит на лицевую поверхность проверяемой плиты наносят от одного до пяти квадратов размерами 10 x 10 см. Число квадратов определяют в зависимости от размеров плит:

- один квадрат — для плит размерами 200 x 200, 200 x 300, 300 x 300 мм;

- два квадрата — для плит размерами 300 x 400, 400 x 400, 400 x 500 мм;

- три квадрата — для плит размерами 500 x 600, 600 x 600, 600 x 700 мм;

- пять квадратов — для плит больших размеров.

В случае неравномерного размещения включений природного камня на лицевой поверхности плиты число квадратов вместо одного или двух может быть три.

Схемы размещения квадратов приведены на рисунках А.1 - А.4.

Рисунок А.1 — Схема размещения одного квадрата

Рисунок А.2 — Схема размещения двух квадратов

Рисунок А.3 — Схема размещения трех квадратов

Рисунок А.4 — Схема размещения пяти квадратов

А.2 Квадраты расчерчивают горизонтальными и вертикальными параллельными линиями с интервалом 10 мм и устанавливают число точек пересечения Тк линий, попадающих на зерна природного камня. Точки, попавшие на границу зерен, не учитывают.

Коэффициент камненасыщения каждого квадрата Кк, %, определяют по формуле

\text{К}_{\text{к}} = \frac{\text{Т}_{\text{к}}}{81} \cdot 100, (А.1)

где Тк — число точек пересечения линий внутри квадрата, попавших на зерна природного камня.

А.3 За результат испытания принимают среднеарифметическое значение коэффициентов камненасыщения всех квадратов.

Пример расчета коэффициента камненасыщения приведен на рисунке А.5.

\text{К}_{\text{к}} = \frac{39}{81} \cdot 100 = 48\%

Рисунок А.5 — Пример расчета коэффициента камненасыщения
