Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1589

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ПЕРЕБОРОЧНЫЕ

КОНСТРУКЦИЯ

Tube connections. Partition unions. Construction

ГОСТ 24090-80

Группа Г18

ОКП 41 9300

(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Взамен ГОСТ 15780-70 и ГОСТ 21854-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1589 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на переборочные соединения трубопроводов с врезающимся кольцом разборные (исполнение 1) и приварные (исполнение 2) с углом конуса штуцера 24°.

(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

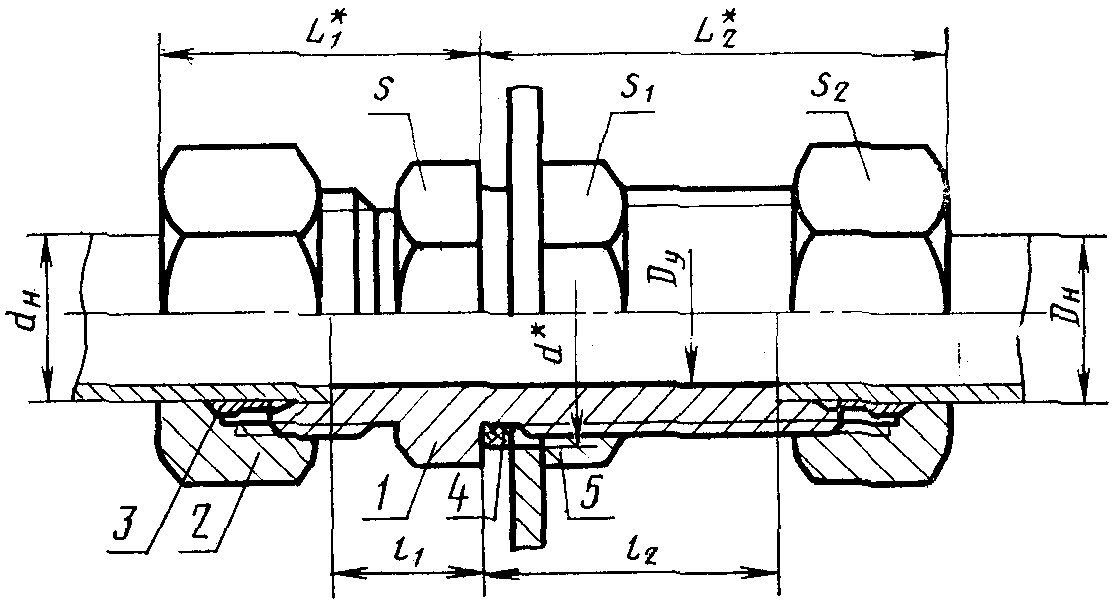

рис. 1

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

<*> Размеры для справок.

Исполнение 2

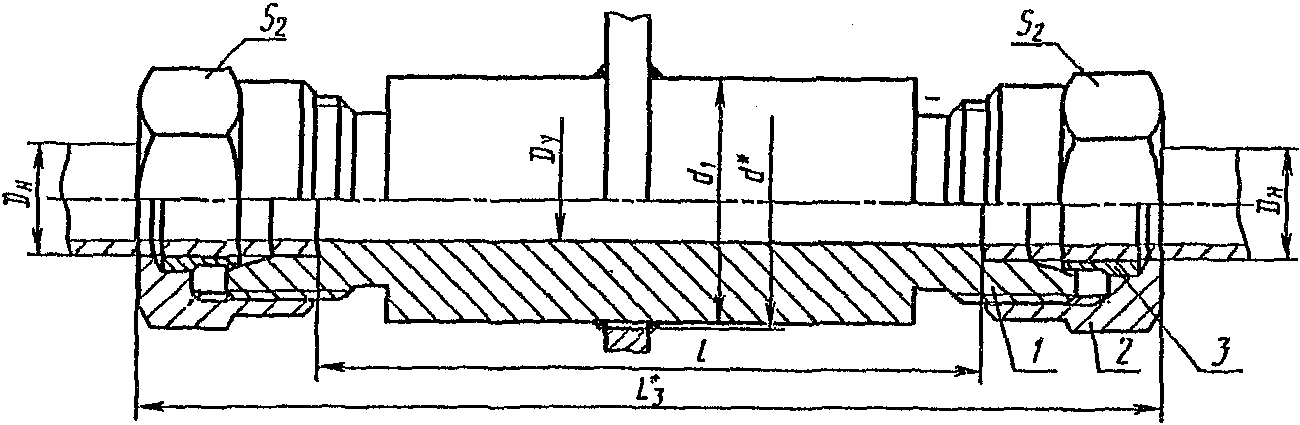

рис. 2

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

1 — штуцер по ГОСТ 21872-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78; 4 — прокладка по ГОСТ 23358-87; 5 — контргайка по ГОСТ 15803-76 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Размеры, мм

Группа	Наружный диаметр трубы Dн	Условный проход Dу	d для исполнения		d₁	L₁	L₂	L3	l	l1	l2	Размеры «под ключ»			Масса 1000 шт., кг, не более
			d для исполнения									S	S1	S2	Масса 1000 шт., кг, не более
			1	2											для исполнения
			1	2											1	2
2	6	4	13	-	-	22	42	-	-	7,0	27,0	17	17	14	71	-
	8	6	15			23	42			8,0	27,0	19	19	17	94
	10	8	17			26	43			10,0	28,0	22	22	19	125
	12	10	19			26	45			10,0	29,0	24	24	22	156
	15	12	23			29	48			12,0	31,0	27	30	27	256
	(16)	12	25			29	48			11,5	30,5	32	32	30	323
	18	15	28			31	50			13,5	32,5	32	36	32	381
	22	20	31			34	52			16,5	34,5	36	41	36	480
	28	25	37			37	54			18,5	35,5	41	46	41	615
	(34)	32	47			42	60				36,5	50	55	50	980
	35	32	47			42	60				36,5	50	55	50	971
	42	40	54	-	-	43	61	-	-	19,0	36,0	60	65	60	1241	-
3	6	3	15	-	-	27	44	-	-	12,0	29,0	19	19	17	112	-
	8	4	17	-	-	28	44	-	-	13,0	29,0	22	22	19	144	-
	10	5	19	21	19	32	47	110	75	14,5	29,5	24	24	22	194	231
	12	6	21	23	21	32	48	110	75	14,5	30,5	27	27	24	234	271
	14	8	23	26	24	36	52	114	74	16,0	32,0	30	30	27	305	340
	16	10	25	27	25	38	52	114	73	17,5	31,5	32	32	30	373	391
	20	12	31	34	32	42	56	125	79	18,5	33,5	41	41	36	619	656
	25	15	37	40	38	45	60	127	76	19,0	35,0	46	46	46	980	1011
	30	20	44	47	45	49	66	130	73	20,5	37,5	50	50	50	1264	1236
	38	25	54	55	53	54	69	133	68	21,0	37,0	60	65	60	1902	1686

Примечания:

1. Размеры L₁, L₂ и L₃ указаны при затянутом состоянии соединения.

2. Размеры, приведенные в скобках, непредпочтительны.

3. Масса приведена для соединения с медной прокладкой.

(таблица в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Пример условного обозначения соединения группы 3 исполнения 1 с Dн = 10 мм:

Соединение 3 — 1 - 10 ГОСТ 24090-80

То же, исполнения 2:

Соединение 3 — 2 - 10 ГОСТ 24090-80.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
