ГОСТ 24090-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом переборочные. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24090-80Действующий акт

(введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1589)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 июля 1991 года. Документ введен в действие с 1 июля 1981 года. Взамен ГОСТ 15780-70, ГОСТ 21854-76.

Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1589

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ПЕРЕБОРОЧНЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Tube connections. Partition unions. Construction and basic dimensions

ГОСТ 24090-80

Группа Г18

Взамен ГОСТ 15780-70 и ГОСТ 21854-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1589 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на переборочные соединения трубопроводов с врезающимся кольцом, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40 °C) до 393 К (плюс 120 °C).

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

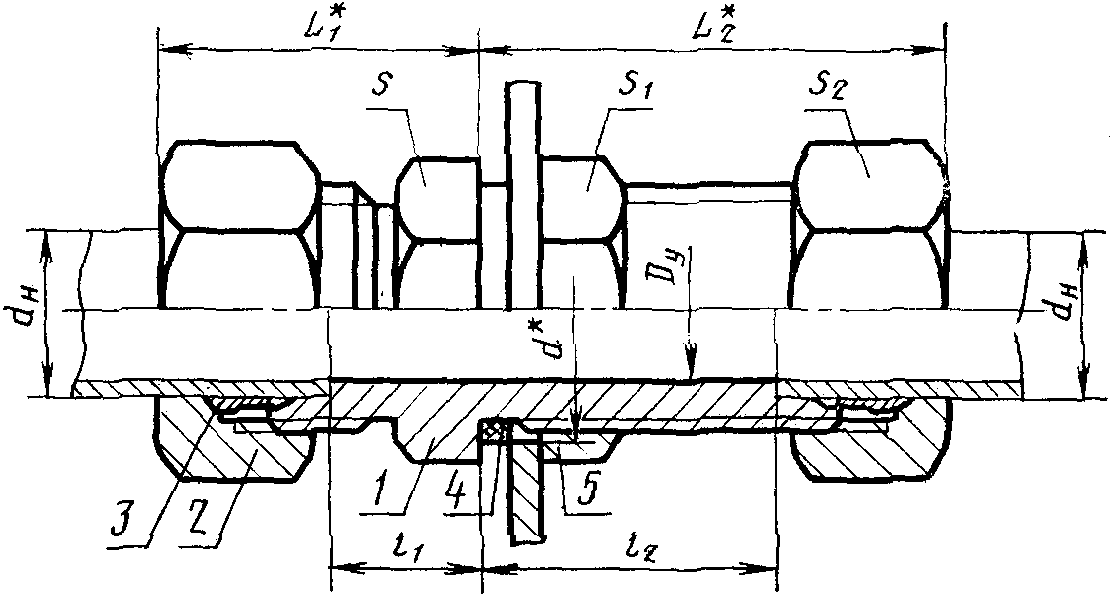

рис. 1

<*> Размеры для справок.

1 — штуцер по ГОСТ 21872-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78; 4 — прокладка исполнения 1 ГОСТ 23358-78; 5 — контргайка по ГОСТ 15803-76

Размеры в мм

Группа	Наружный диаметр трубы dн	Условный проход Dу	d	L₁	L₂	l1	l2	Размеры «под ключ»			Масса, 1000 шт., кг, не более
Группа	Наружный диаметр трубы dн	Условный проход Dу	d	L₁	L₂	l1	l2	S	S1	S2	Масса, 1000 шт., кг, не более
2	6	4	13	22	42	7,0	27,0	17		14	65
	8	6	15	23	42	8,0	27,0	19		17	85
	10	8	17	26	43	10,0	28,0	22		19	110
	12	10	19	26	45	10,0	29,0	24		22	135
	16	12	24	30	48	12,0	30,5	32		30	275
	18	15	28	32	50	13,5	32,5	32	36	32	335
	22	20	31	34	52	16,5	34,5	36	41	36	415
	28	25	37	37	54	18,5	35,5	41	46	41	520
	34	32	46	42	60	18,5	36,5	50	55	50	805
	42	40	53	43	61	19,0	36,0	60	65	60	1135
3	6	3	15	27	44	12,0	29,0	19		17	115
	8	4	17	28	44	13,0	29,0	22		19	140
	10	5	19	32	47	14,5	29,5	24		22	190
	12	6	21	32	48	14,5	30,5	27		24	220
	14	8	23	36	52	16,0	32,0	30		27	295
	16	10	25	38	52	17,5	31,5	32		30	350
	20	12	31	42	56	18,5	33,5	41		36	575
	25	15	37	45	60	19,0	35,0	46		46	975
	30	20	43	49	66	20,5	37,5	50		50	1230
	38	25	53	54	69	21,0	37,0	65		60	1845

Примечание. Размеры L1, L2 указаны при затянутом состоянии соединения.

Пример условного обозначения соединения группы 2 с dн = 8 мм:

Соединение 2 — 8 ГОСТ 24090-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
