Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1588

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ КРЕСТОВЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Cross passage tube connections with cut ring. Construction

ГОСТ 24087-80

Группа Г18

ОКП 41 9300

(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Взамен ГОСТ 15777-70 и ГОСТ 21851-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1588 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на крестовые проходные соединения трубопроводов с врезающимся кольцом с углом конуса крестовины 24°.

(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

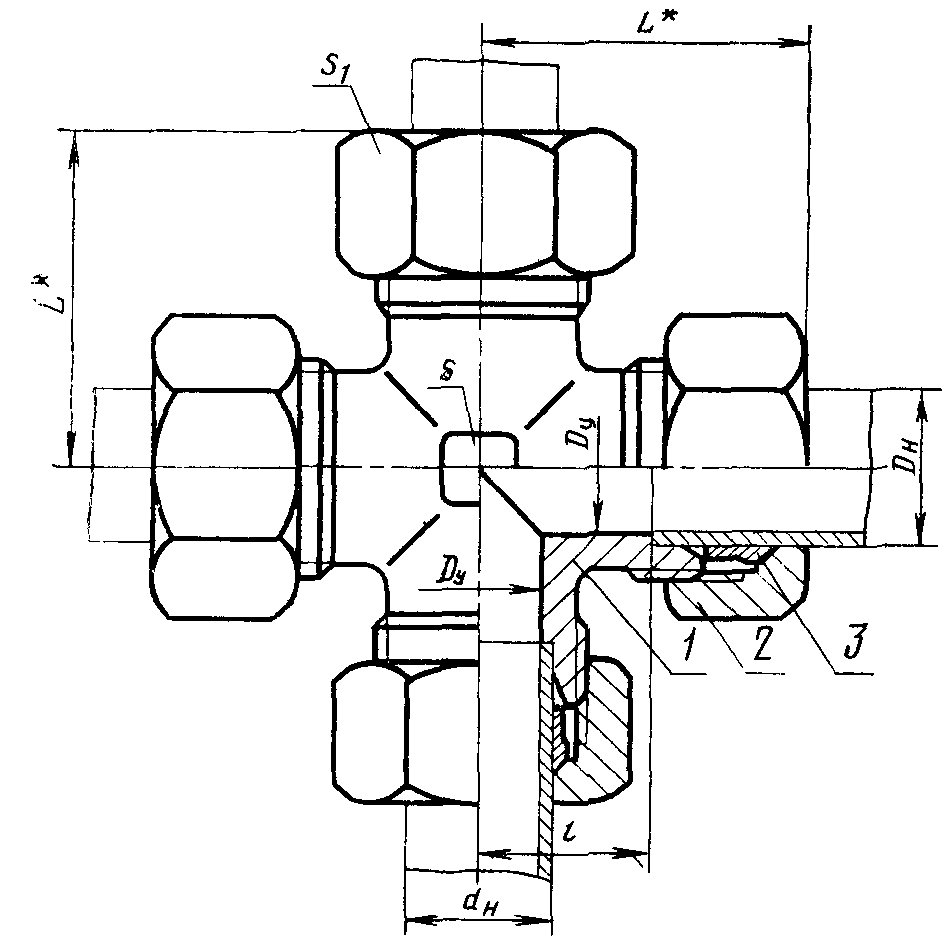

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

рис. 1

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

<*> Размер для справок.

1 — крестовина по ГОСТ 21869-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм	Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	l		Размеры «под ключ»
Размеры в мм	Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	Масса 1000 шт., кг, не более	S	Размеры «под ключ»
S1	1	4	2,5	21	11,0	7	10
	33	5	3,0	22	9,5	9	12
	43	6	3,0	22	9,5	9	4,0
	46	8	6,0	23	11,5	12	14
62	2	6	4,0	27		12	12,0
	85	8	6,0	29		14,0	17
	120	10	8,0	31	15,0	14	19
	155	12	10,0	33	17,0	17	22
	213	15	12,0	38	21,0	19	27
	354	15	12,0	(16)	20,5	24	30
	422	18	15,0	40	20,5	23,5	32
	492	22	20,0	45	27,5	27	36
	640	28	25,0	49	30,5	36	41
	839	(34)	32,0	58	34,5	41	50
	1319	(34)	32,0	58	34,5	41	35
	1324	42	40,0	64	40,0	50	60
1874 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
3	6	3,0	31	16,0	12	17	140
	8	4,0	32	17,0	14	19	166
	10	5,0	35	17,5	17	22	240
	12	6,0	39	21,5	17	24	284
	14	8,0	42	22,0	19	27	412
	16	10,0	45	24,5	24	30	491
	20	12,0	50	26,5	27	36	762
	25	15,0	55	30,0	36	46	1420
	30	20,0	64	35,5	41	50	1784
	38	25,0	74	41,0	50	60	2725

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Примечания. 1. Размер L указан при затянутом состоянии соединения.

2. Размеры, приведенные в скобках, непредпочтительны.

(примечание 2 введено Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Пример условного обозначения соединения группы 1 с Dн = 6 мм:

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Соединения 1 — 6 ГОСТ 24087-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 15763-75.
