ГОСТ 24086-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом тройниковые проходные с концом под врезающееся кольцо. Конструкция
(введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1588)
(ред. от 26.10.1989)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Изменение № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203, введено в действие с 1 июля 1990 года.
Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1588
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ТРОЙНИКОВЫЕ ПРОХОДНЫЕ С КОНЦОМ ПОД ВРЕЗАЮЩЕЕСЯ КОЛЬЦО
Tee passage tube connections with cut ring the end for connection sleeve. Construction
(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1588 срок действия установлен
с 1 июля 1981 года до 1 июля 1991 года
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на тройниковые проходные соединения трубопроводов с врезающимся кольцом с углом конуса тройника 24° и гладким цилиндрическим концом под врезающееся кольцо.
(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

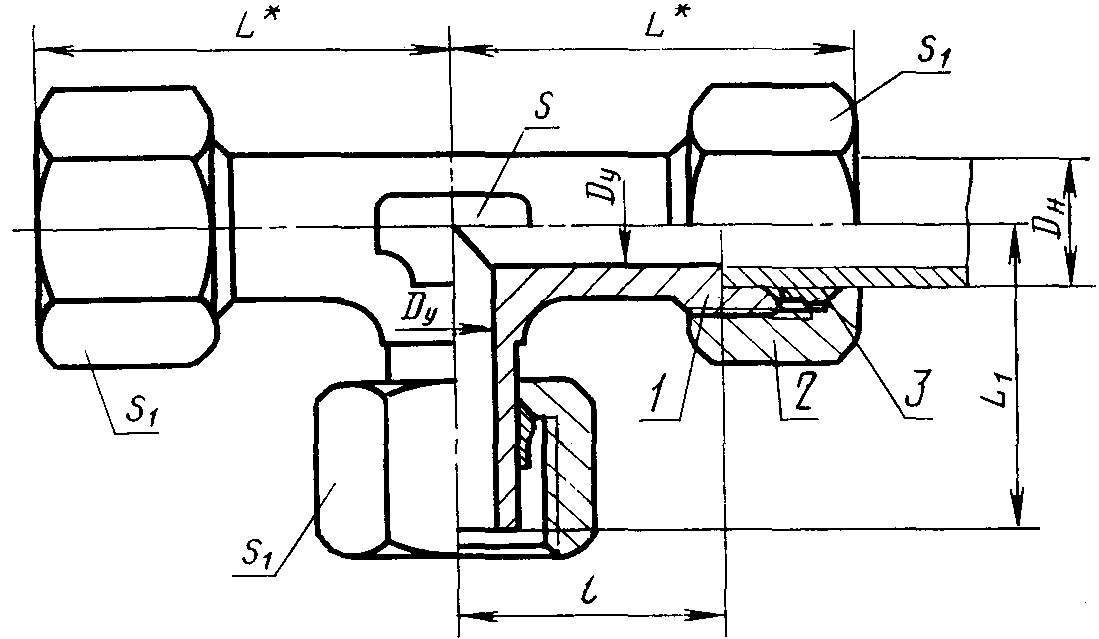

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
1 — тройник по ГОСТ 24094-80; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78
| Размеры в мм | Группа | Наружный диаметр трубы Dн | Условный проход Dу | L | L1 | l | Размеры «под ключ» | |
| Масса 1000 шт., кг, не более | S | |||||||
| S1 | 2 | 6 | 4 | 27 | 26,0 | 12,0 | 12 | 14 |
| 65 | 8 | 6 | 29 | 27,0 | 14,0 | 17 | ||
| 88 | 10 | 8 | 31 | 28,5 | 15,0 | 14 | 19 | |
| 114 | 12 | 10 | 33 | 29,0 | 17,0 | 17 | 22 | |
| 149 | 15 | 12 | 38 | 32,0 | 21,0 | 19 | 27 | |
| 257 | (16) | 33,0 | 20,5 | 24 | 30 | |||
| 301 | 18 | 15 | 40 | 35,0 | 23,5 | 32 | ||
| 354 | 22 | 20 | 45 | 38,0 | 27,5 | 27 | 36 | |
| 490 | 28 | 25 | 49 | 41,5 | 30,5 | 36 | 41 | |
| 636 | (34) | 32 | 58 | 51,0 | 34,5 | 41 | 50 | |
| 1062 | 35 | |||||||
| 1039 | 42 | 40 | 64 | 56,0 | 40,0 | 50 | 60 | |
| 1460 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203) | ||||||||
| 3 | 6 | 3 | 31 | 27,0 | 16,0 | 12 | 17 | 110 |
| 8 | 4 | 32 | 17,0 | 14 | 19 | 137 | ||
| 10 | 5 | 35 | 29,5 | 17,5 | 17 | 22 | 192 | |
| 12 | 6 | 39 | 30,5 | 21,5 | 24 | 239 | ||
| 14 | 8 | 42 | 34,5 | 22,0 | 19 | 27 | 338 | |
| 16 | 10 | 45 | 36,0 | 24,5 | 24 | 30 | 402 | |
| 20 | 12 | 50 | 44,0 | 26,5 | 27 | 36 | 652 | |
| 25 | 15 | 55 | 49,5 | 30,0 | 36 | 46 | 1141 | |
| 30 | 20 | 64 | 55,0 | 35,5 | 41 | 50 | 1504 | |
| 38 | 25 | 74 | 63,0 | 41,0 | 50 | 60 | 2247 | |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
Примечания. 1. Размер L указан при затянутом состоянии соединения.
2. Размеры, приведенные в скобках, непредпочтительны.
(примечание 2 введено Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
Пример условного обозначения соединения группы 2 с Dн = 8 мм:
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
Соединение 2 — 8 ГОСТ 24086-80
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
