ГОСТ 24086-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом тройниковые проходные с концом под штуцер. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24086-80Действующий акт

(введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1588)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 июля 1991 года. Документ введен в действие с 1 июля 1981 года.

Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1588

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ТРОЙНИКОВЫЕ ПРОХОДНЫЕ С КОНЦОМ ПОД ШТУЦЕР

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Tee passage tube connections with cut ring the end for connection sleeve. Construction and basic dimensions

ГОСТ 24086-80

Группа Г18

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1588 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на проходные тройниковые с концом под штуцер соединения трубопроводов с врезающимся кольцом, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40 °C) до 393 К (плюс 120 °C).

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

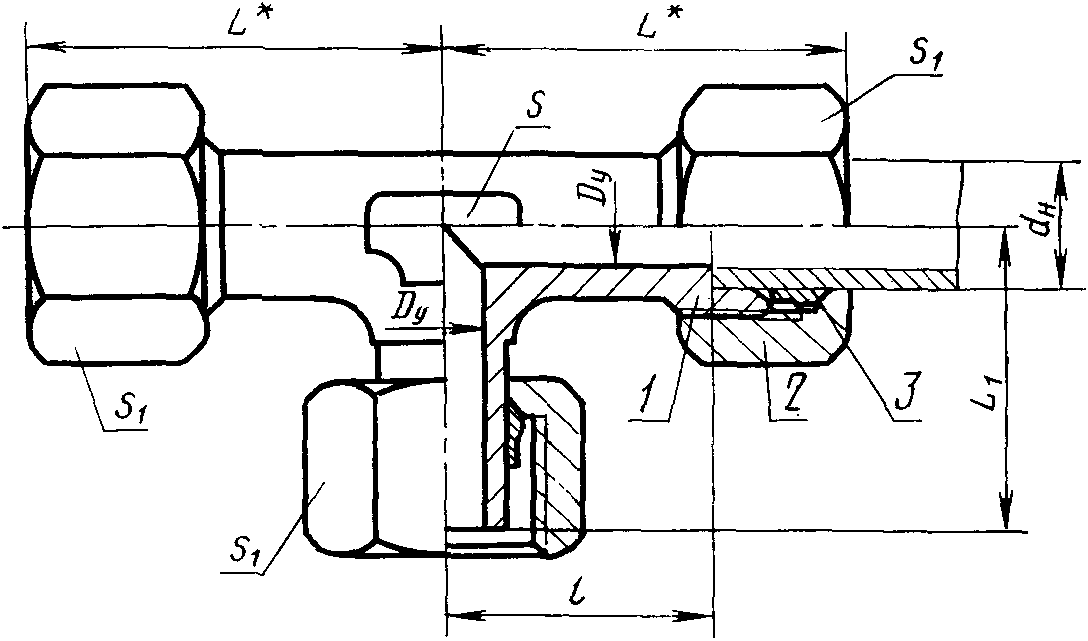

рис. 1

<*> Размер для справок.

1 — тройник по ГОСТ 24094-80; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм

Группа	Наружный диаметр трубы dн	Условный проход Dу	L	L1	l	Размеры «под ключ»		Масса 1000 шт., кг, не более
Группа	Наружный диаметр трубы dн	Условный проход Dу	L	L1	l	S	S1	Масса 1000 шт., кг, не более
2	6	4	27	26,0	12,0	12	14	72
	8	6	29	27,0	14,0	12	17	104
	10	8	31	28,5	15,0	14	19	138
	12	10	33	29,0	17,0	17	22	174
	16	12	38	33,0	20,5	24	30	362
	18	15	40	35,0	23,5	24	32	444
	22	20	45	38,0	27,5	27	36	568
	28	25	49	41,5	30,5	36	41	715
	34	32	58	51,0	34,5	41	50	1213
	42	40	64	56,0	40,0	50	60	1728
3	6	3	31	27,0	16,0	12	17	119
	8	4	32	27,0	17,0	14	19	146
	10	5	35	29,5	17,5	17	22	202
	12	6	39	30,5	21,5	17	24	249
	14	8	42	34,5	22,0	19	27	344
	16	10	45	36,0	24,5	24	30	414
	20	12	50	44,0	26,5	27	36	700
	25	15	55	49,5	30,0	36	46	1256
	30	20	64	55,0	35,5	41	50	1617
	38	25	74	63,0	41,0	50	60	2654

Примечание. Размер L указан при затянутом состоянии соединения.

Пример условного обозначения соединения группы 2 с dн = 8 мм:

Соединение 2 — 8 ГОСТ 24086-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
