ГОСТ 24079-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом тройниковые проходные. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24079-80Действующий акт

(введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1587)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 июля 1991 года. Документ введен в действие с 1 июля 1981 года. Взамен ГОСТ 15770-70, ГОСТ 21844-76.

Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1587

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ТРОЙНИКОВЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Tee passage tube connections with cut ring. Construction and basic dimensions

ГОСТ 24079-80

Группа Г18

Взамен ГОСТ 15770-70 и ГОСТ 21844-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1587 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройниковые проходные соединения трубопроводов с врезающимся кольцом, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40 °C) до 393 К (плюс 120 °C).

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

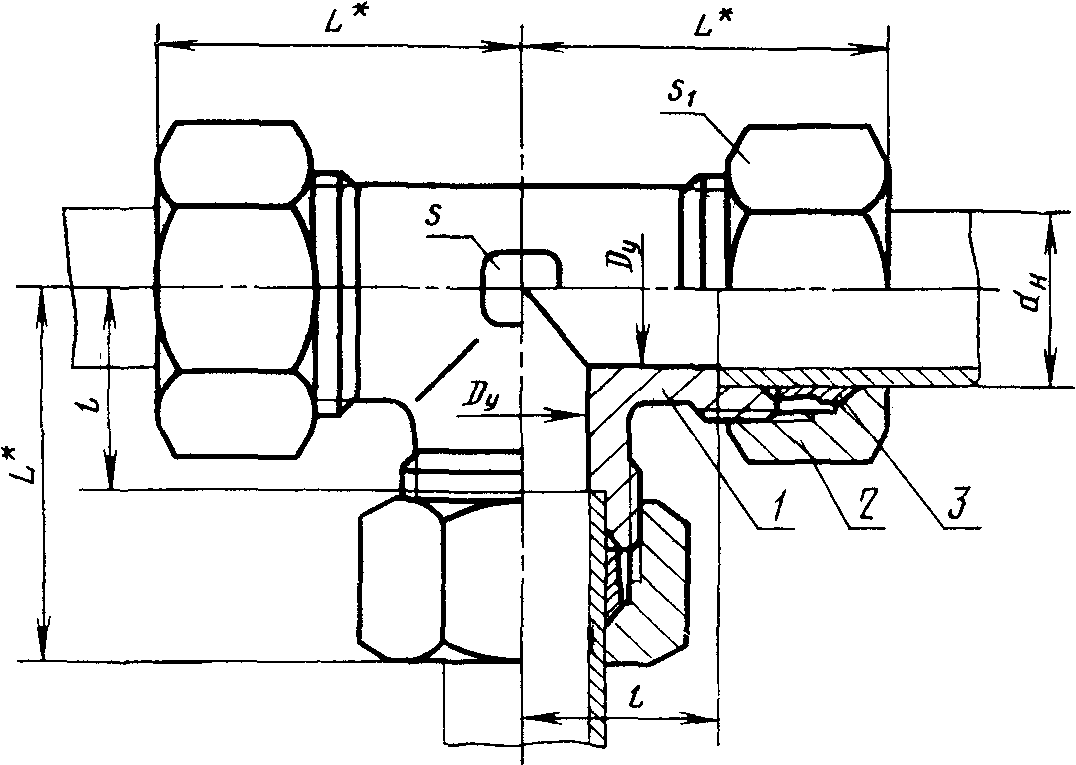

рис. 1

<*> Размер для справок.

1 — тройник по ГОСТ 21862-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм

Группа	Наружный диаметр трубы dн	Условный проход Dу	L	l	Размеры «под ключ»		Масса 1000 шт., кг, не более
Группа	Наружный диаметр трубы dн	Условный проход Dу	L	l	S	S1	Масса 1000 шт., кг, не более
1	4	2,5	21	11,0	7	10	35
	5	3,0	22	9,5	9	12	41
	6	4,0	22	9,5	9	12	48
	8	6,0	23	11,5	12	14	53
2	6	4,0	27	12,0		14	63
	8	6,0	29	14,0		17	91
	10	8,0	31	15,0	14	19	124
	12	10,0	33	17,0	17	22	170
	16	12,0	38	20,5	24	30	356
	18	15,0	40	23,5	24	32	423
	22	20,0	45	27,5	27	36	537
	28	25,0	49	30,5	36	41	695
	34	32,0	58	34,5	41	50	1202
	42	40,0	64	40,0	50	60	1755
3	6	3,0	31	16,0	12	17	107
	8	4,0	32	17,0	14	19	152
	10	5,0	35	17,5	17	22	187
	12	6,0	39	21,5	17	24	220
	14	8,0	42	22,0	19	27	295
	16	10,0	45	24,5	24	30	379
	20	12,0	50	26,5	27	36	580
	25	15,0	55	30,0	36	46	1110
	30	20,0	64	35,5	41	50	1425
	38	25,0	74	41,0	50	60	2190

Примечание. Размер L указан при затянутом состоянии соединения.

Пример условного обозначения соединения группы 1 с dн = 6 мм:

Соединение 1 — 6 ГОСТ 24079-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
