Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ УГЛОВЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Elbow passage tube with cut ring. Construction

ГОСТ 24075-80

Группа Г18

ОКП 41 9300

(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Взамен ГОСТ 15767-70 и ГОСТ 21841-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на угловые проходные соединения трубопроводов с врезающимся кольцом с углом конуса угольника 24°.

(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

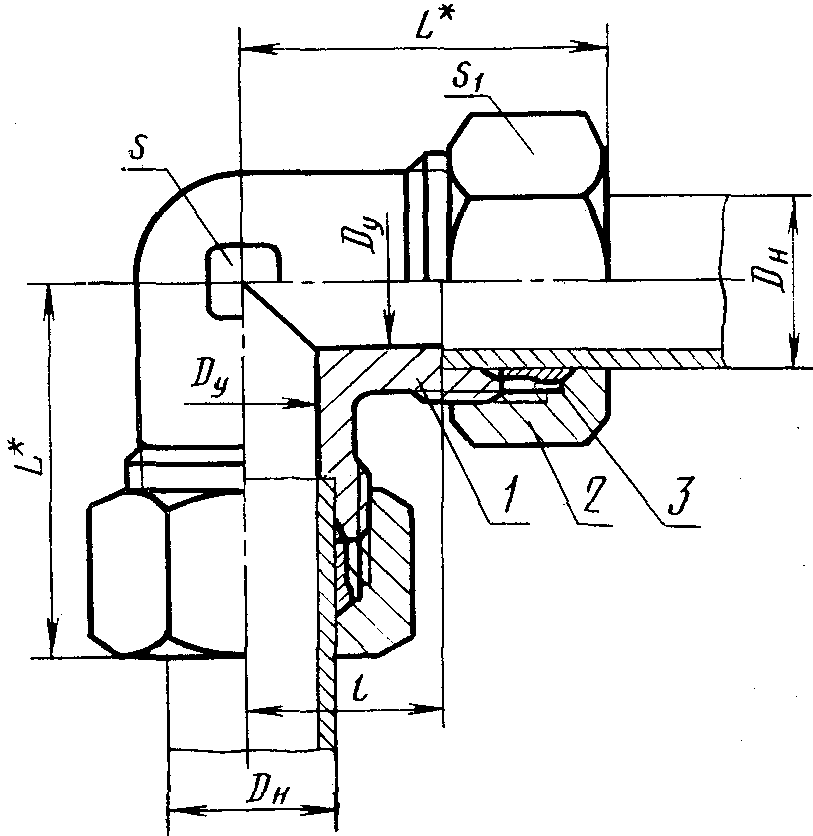

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

рис. 1

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

<*> Размер для справок.

1 — угольник по ГОСТ 21859-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм	Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	l		Размеры «под ключ»
Размеры в мм	Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	Масса 1000 шт., кг, не более	S	Размеры «под ключ»
S1	1	4	2,5	21	11,0	7	10
	23	5	3,0	22	9,5	9	12
	29	6	3,0	22	9,5	9	4,0
	30	8	6,0	23	11,5	12	14
36	2	6	4,0	27		12	12,0
	45	8	6,0	29		14,0	17
	66	10	8,0	31	15,0	14	19
	79	12	10,0	33	17,0	17	22
	106	15	12,0	38	21,0	19	27
	179	15	12,0	(16)	20,5	24	30
	236	18	15,0	40	20,5	23,5	32
	277	22	20,0	45	27,5	27	36
	352	28	25,0	49	30,5	36	41
	457	(34)	32,0	58	34,5	41	50
	789	(34)	32,0	58	34,5	41	35
	774	42	40,0	64	40,0	50	60
1154 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
3	6	3,0	31	16,0	12	17	75
	8	4,0	32	17,0	14	19	91
	10	5,0	35	17,5	17	22	131
	12	6,0	39	21,5	17	24	157
	14	8,0	42	22,0	19	27	210
	16	10,0	45	24,5	24	30	271
	20	12,0	50	26,5	27	36	431
	25	15,0	55	30,0	36	46	803
	30	20,0	64	35,5	41	50	1042
	38	25,0	74	41,0	50	60	1657

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Примечание. 1. Размер L указан при затянутом состоянии соединения.

2. Размеры, приведенные в скобках, непредпочтительны.

(примечание 2 введено Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Пример условного обозначения соединения группы 1 с Dн = 6 мм:

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Соединение 1 — 6 ГОСТ 24075-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
