ГОСТ 24075-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом угловые проходные. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24075-80Действующий акт

(введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1586)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 июля 1991 года. Документ введен в действие с 1 июля 1981 года. Взамен ГОСТ 15767-70, ГОСТ 21841-76.

Введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ УГЛОВЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Elbow passage tube with cut ring. Construction and basic dimensions

ГОСТ 24075-80

Группа Г18

Взамен ГОСТ 15767-70 и ГОСТ 21841-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на угловые проходные соединения трубопроводов с врезающимся кольцом, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40 °C) до 393 К (плюс 120 °C).

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

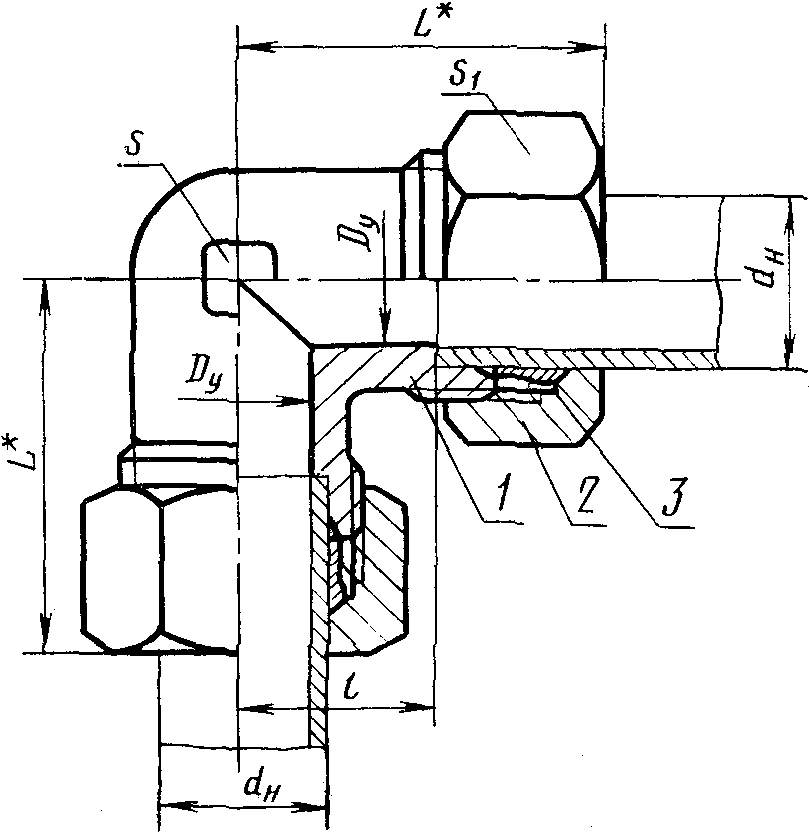

рис. 1

<*> Размер для справок.

1 — угольник по ГОСТ 21859-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм

Группа	Наружный диаметр трубы dн	Условный проход Dу	L	l	Размеры «под ключ»		Масса 1000 шт., кг, не более
Группа	Наружный диаметр трубы dн	Условный проход Dу	L	l	S	S1	Масса 1000 шт., кг, не более
1	4	2,5	21	11,0	7	10	23
	5	3,0	22	9,5	9	12	29
	6	4,0	22	9,5	9	12	31
	8	6,0	23	11,5	12	14	36
2	6	4,0	27	12,0		14	41
	8	6,0	29	14,0		17	61
	10	8,0	31	15,0	14	19	79
	12	10,0	33	17,0	17	22	105
	16	12,0	38	20,5	24	30	226
	18	15,0	40	23,5	24	32	282
	22	20,0	45	27,5	27	36	352
	28	25,0	49	30,5	36	41	457
	34	32,0	58	34,5	41	50	784
	42	40,0	64	40,0	50	60	1154
3	6	3,0	31	16,0	12	17	75
	8	4,0	32	17,0	14	19	106
	10	5,0	35	17,5	17	22	131
	12	6,0	39	21,5	17	24	157
	14	8,0	42	22,0	19	27	210
	16	10,0	45	24,5	24	30	271
	20	12,0	50	26,5	27	36	321
	25	15,0	55	30,0	36	46	803
	30	20,0	64	35,5	41	50	1040
	38	25,0	74	41,0	50	60	1655

Примечание. Размер L указан при затянутом состоянии соединения.

Пример условного обозначения соединения группы 1 с dн = 6 мм:

Соединение 1 — 6 ГОСТ 24075-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
