ГОСТ 24074-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом ввертные. Конструкция
(введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1586)
(ред. от 26.10.1989)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Изменение № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203, введено в действие с 1 июля 1990 года. Взамен ГОСТ 15766-70, ГОСТ 21840-76.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 15766-70"]:::rst n1["ГОСТ 21840-76"]:::rst click n1 "https://bukva.ai/docs/vsn-33-87" "ГОСТ 21840-76. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом концевые на Pу 16 МПа (приблизительно = 160 кгс/см2). Конструкция и... (утв. и вве" n2["ГОСТ 24074-80"]:::doc click n2 "https://bukva.ai/docs/standart-gost-24074-80-gosstandart-sssr" "ГОСТ 24074-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом ввертные. Конструкция (введен в действие Постановлением Госстандарта СССР от 08.04" n0 --> n2 n1 --> n2 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Постановлением Государственного
комитета СССР по стандартам
от 8 апреля 1980 г. № 1586
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
и ГОСТ 21840-76
Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586 срок действия установлен
1. Настоящий стандарт распространяется на ввертные соединения трубопроводов с врезающимся кольцом с углом конуса штуцера 24°.
(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

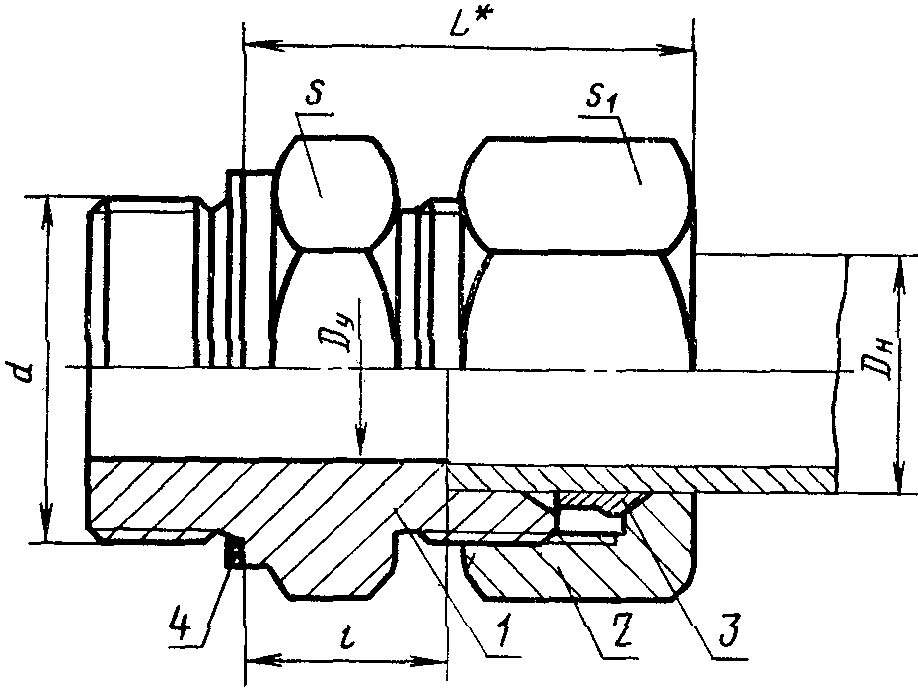

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 № 3203)
1 — штуцер по ГОСТ 21858-78; 2 — накидная гайка
по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78;
4 — прокладка по ГОСТ 23358-87
(в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 № 3203)
| Группа | Наружный диаметр трубы Dн | Условный проход Dу | Резьба d | L | l | Размеры «под ключ» | Масса 1000 шт., кг, не более | |||
| метрическая | трубная | S для резьбы | S1 | |||||||
| метрической | трубной | |||||||||
| 1 | 4 | 2,5 | М8 x 1 | G 1/8 | 20 | 9,5 | 12 | 10 | 13 | |
| 5 | 3,0 | 21 | 8,0 | 12 | 16 | |||||
| 6 | 4,0 | М10 x 1 | 14 | 18 | ||||||
| 8 | 6,0 | 22 | 10,0 | 14 | 21 | |||||
| (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203) 2 | ||||||||||
| 6 | 4,0 | М10 x 1 | G 1/8 | 23 | 8,5 | 14 | 14 | 27 | 8 | |
| 6,0 | М12 x 1,5 | G 1/4 | 25 | 10,0 | 17 | 19 | 17 | 42 | 10 | |
| 8,0 | М14 x 1,5 | 26 | 11,0 | 19 | 19 | 55 | 12 | |||
| 10,0 | М16 x 1,5 | G 3/8 | 28 | 12,5 | 22 | 22 | 73 | 15 | ||
| 12,0 | М18 x 1,5 | G 1/2 | 32 | 16,0 | 24 | 22 | 27 | 108 | (16) | |
| М22 x 1,5 | 30 | 13,5 | 27 | 27 | 30 | 141 | 18 | |||
| 15,0 | 32 | 14,5 | 27 | 32 | 146 | 22 | ||||
| 20,0 | М27 x 2 | G 3/4 | 34 | 16,5 | 32 | 36 | 205 | 28 | ||
| 25,0 | М33 x 2 | G 1 | 36 | 17,5 | 41 | 41 | 284 | (34) | ||
| 32,0 | М42 x 2 | G 1 1/4 | 41 | 50 | 50 | 50 | 466 | 35 | ||
| 487 | 42 | |||||||||
| 40,0 | М48 x 2 | G 1 1/2 | 43 | 19,0 | 55 | 60 | 631 | (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203) | ||
| 3 6 | ||||||||||
| 3,0 | М12 x 1,5 | G 1/4 | 28 | 13,0 | 17 | 19 | 17 | 52 | 8 | 4,0 |
| М14 x 1,5 | 30 | 15,0 | 19 | 19 | 67 | 10 | 5,0 | |||
| М16 x 1,5 | G 3/8 | 33 | 22 | 22 | 91 | 12 | 6,0 | |||
| М18 x 1,5 | 35 | 17,0 | 24 | 22 | 24 | 112 | 14 | 8,0 | ||
| М20 x 1,5 | G 1/2 | 39 | 19,0 | 27 | 27 | 160 | 16 | 10,0 | ||
| М22 x 1,5 | 18,5 | 30 | 178 | 20 | 12,0 | |||||
| М27 x 2 | G 3/4 | 43 | 20,5 | 32 | 36 | 277 | 25 | 15,0 | ||
| М33 x 2 | G 1 | 49 | 23,0 | 41 | 46 | 512 | 30 | 20,0 | ||
| М42 x 2 | G 1 1/4 | 52 | 23,5 | 50 | 50 | 705 | 38 | 25,0 | ||
| М48 x 2 | G 1 1/2 | 59 | 26,0 | 55 | 60 | 989 | (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203) | |||
Примечание. 1. Размер L указан при затянутом состоянии соединения.
2. Размеры, приведенные в скобках, непредпочтительны.
3. При новом проектировании трубную резьбу применять не допускается.
4. Масса установлена для соединения с метрической резьбой и медной прокладкой.
(примечания 2 — 4 введены Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
Пример условного обозначения соединения группы 1 с Dн = 6 мм с метрической резьбой ввертной части М10 x 1:
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
Соединение 1 — 6 - М10 x 1 ГОСТ 24074-80
То же, с трубной резьбой ввертной части G 1/8:
Соединение 1 — 6 - G 1/8 ГОСТ 24074-80
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
