ГОСТ 24074-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом концевые. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24074-80Действующий акт

(введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1586)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 июля 1991 года. Документ введен в действие с 1 июля 1981 года. Взамен ГОСТ 15766-70, ГОСТ 21840-76.

Введен в действие

Постановлением Государственного
комитета СССР по стандартам
от 8 апреля 1980 г. № 1586

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ КОНЦЕВЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

End tube connections with cut ring.
Construction and basic dimensions

ГОСТ 24074-80

Группа Г18

Взамен
ГОСТ 15766-70

и ГОСТ 21840-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586 срок действия установлен

с 1 июля 1981 года

до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на концевые соединения трубопроводов с врезающимся кольцом, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40 °C) до 393 К (плюс 120 °C).

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

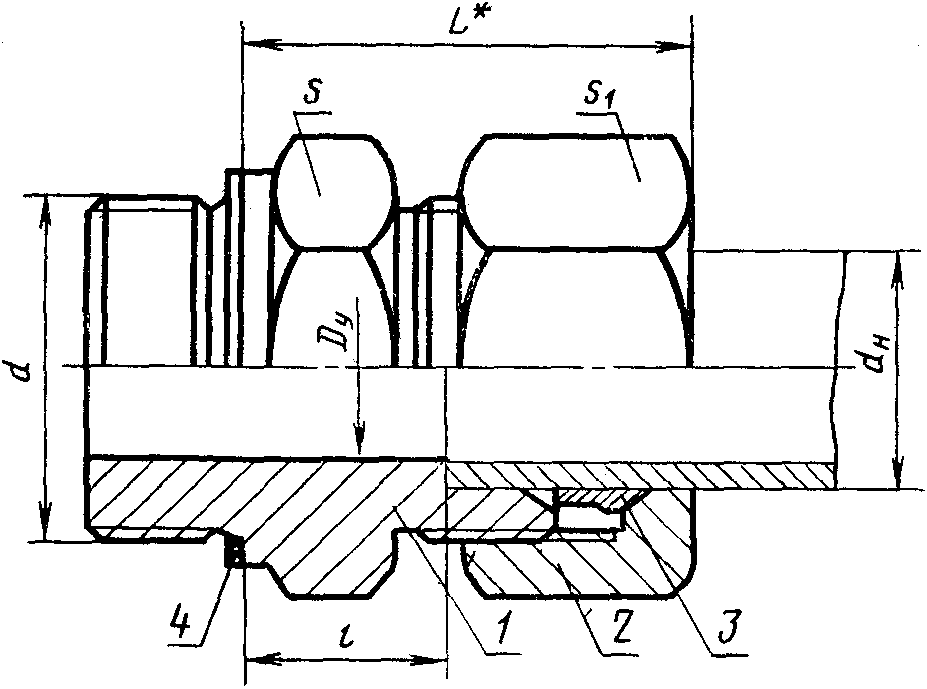

рис. 1

<*> Размер для справок.

1 — штуцер по ГОСТ 21858-78; 2 — накидная гайка
по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78;
4 — прокладка исполнения 1 по ГОСТ 23358-78

Размеры в мм

Группа	Наружный диаметр трубы dн	Условный проход Dу	Резьба d		L	l	Размеры «под ключ»			Масса 1000 шт., кг, не более
			метрическая	трубная			S для резьбы		S1
			метрическая	трубная			метрической	трубной	S1
1	4	2,5	М8 x 1	1/8»	20	9,5	14		10	29
	5	3,0	М8 x 1		21	8,0			12	33
	6	4,0	М10 x 1		21	8,0			12	34
	8	6,0	М10 x 1		22	10,0			14	47
2	6	4,0	М10 x 1	1/8»	23	8,5	14		14	32
	8	6,0	М12 x 1,5	1/4»	25	10,0	17	19	17	64
	10	8,0	М14 x 1,5	1/4»	26	11,0	19		19	82
	12	10,0	М16 x 1,5	3/8»	28	12,5	22		22	112
	16	12,0	М22 x 1,5	1/2»	30	13,5	27		30	175
	18	15,0	М22 x 1,5	1/2»	32	14,5	27		32	230
	22	20,0	М27 x 2	3/4»	34	16,5	32		36	312
	28	25,0	М33 x 2	1»	36	17,5	41		41	442
	34	32,0	М42 x 2	1 1/4»	41	17,5	50		50	769
	42	40,0	М48 x 2	1 1/2»	43	19,0	55		60	1010
3	6	3,0	М12 x 1,5	1/4»	28	13,0	17	19	17	71
	8	4,0	М14 x 1,5	1/4»	30	15,0	19		19	97
	10	5,0	М16 x 1,5	3/8»	33	15,0	22		22	110
	12	6,0	М18 x 1,5	3/8»	35	17,0	24	22	24	128
	14	8,0	М20 x 1,5	1/2»	39	19,0	27		27	167
	16	10,0	М22 x 1,5	1/2»	39	18,5	27		30	207
	20	12,0	М27 x 2	3/4»	43	20,5	32		36	330
	25	15,0	М33 x 2	1»	49	23,0	41		46	556
	30	20,0	М42 x 2	1 1/4»	52	23,5	50		50	837
	38	25,0	М48 x 2	1 1/2»	59	26,0	55		60	1160

Примечание. Размер L указан при затянутом состоянии соединения.

Пример условного обозначения соединения группы 1 с dн = 6 мм с метрической резьбой ввертной части М10 x 1:

Соединение 1 — 6 - М10 x 1 ГОСТ 24074-80

То же, с трубной резьбой ввертной части 1/8»:

Соединение 1 — 6 - {}_{8}^{1}\prime\prime ГОСТ 24074-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
