Введен в действие

Постановлением Государственного
комитета СССР по стандартам
от 8 апреля 1980 г. № 1586

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ПЕРЕХОДНЫЕ

КОНСТРУКЦИЯ

Reduce tube connections with cut ring.
Construction

ГОСТ 24073-80

Группа Г18

ОКП 41 9300

(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Взамен
ГОСТ 15765-70

и ГОСТ 21839-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586 срок действия установлен

с 1 июля 1981 года
до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на переходные соединения трубопроводов с врезающимся кольцом с углом конуса штуцера 24°.
(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

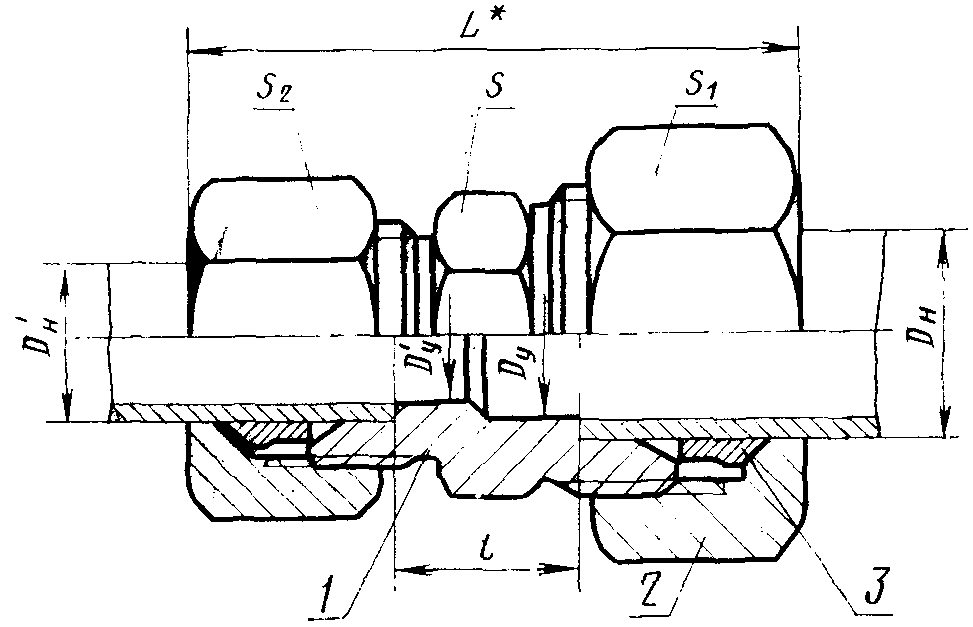

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

рис. 1

(в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 № 3203)

<*> Размер для справок.

1 — штуцер по ГОСТ 21857-78; 2 — накидная гайка
по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм	Группа		Наружный диаметр трубы	Условный проход D_{\text{у}} \times D_{\text{у}}\prime	L	l			Размеры «под ключ»
Размеры в мм	Масса 1000 шт., кг, не более	Dн	Наружный диаметр трубы	Условный проход D_{\text{у}} \times D_{\text{у}}\prime	L	D_{\text{н}}\prime	S	S₁	Размеры «под ключ»
S2	1	5	4	3 x 2,5	33	10,5	12	12	10
	19	6	5	4 x 3	34		12	9,5	12
	24	8	6	6 x 4	36		10,5	9,5	14
27	2	8	6	6 x 4	41	11,0	14	17	14
	46	10	8	8 x 6	43	13,0	17	19	17
	64	12	10	10 x 8	46	14,0	19	22	19
	83		15	12 x 8	48	15,0	22		27
	114		15		(16)	14,5	24		30
	133	15	12		12 x 10	15,0	22	27	22
	126	15	12		(16)	14,5	24	27	30
	143	18	15	15 x 12	51	16,5	27	32	27
	187	18	15	15 x 12	(16)	16,5	27	16,0	30
	203	22	18	20 x 15	53	20,0	32	36	32
	268	28	22	25 x 20	58	21,0	41	41	36
	353	(34)	28	32 x 25	66	23,0	46	50	41
	517	(34)	28	32 x 25	66	23,0	46	50	35
	509	42	(34)	40 x 32	69	21,5	55	60	50
	763	42	(34)	40 x 32	69	21,5	55	60	35
757 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
3	10	6	5 x 3	50	17,5	19	22	17	108
	12	8	6 x 4	52	19,5	22	24	19	120
	14	12	8 x 6	58	20,5	24	27	24	173
	16	14	10 x 8	62	21,5	27	30	27	224
	20	14	12 x 8	66	23,5	32	36	27	317
	20	16	12 x 10	66	23,0	32	36	30	330
	25	20	15 x 12	74	25,5	41	46	36	593
	30	25	20 x 15	81	26,5	46	50	46	817
	38	30	25 x 20	91	29,5	55	60	50	1158

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Примечание. 1. Размер L указан при затянутом состоянии соединения.

2. Размеры, приведенные в скобках, непредпочтительны.

(примечание 2 введено Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Пример условного обозначения соединения группы 1 с Dн = 8 мм на D_{\text{н}}' = 6\text{мм} :

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Соединение 1 — 8 x 6 — ГОСТ 24073-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
