Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 января 2026 г. № 54-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФУНДАМЕНТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПАРАБОЛИЧЕСКИХ ЛОТКОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Reinforced concrete foundations for parabolic shoots. Specifications

(EN 206+A1:2016, NEQ)

ГОСТ 23972-2025

МКС 91.080.40

Дата введения 1 апреля 2026 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“) — Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона им. А.А. Гвоздева (НИИЖБ им. А.А. Гвоздева)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2025 г. № 189-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 января 2026 г. № 54-ст ГОСТ 23972-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2026 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта EN 206+A1:2016 «Бетон. Технические требования, эксплуатационные характеристики, производство и соответствие требованиям» («Concrete — Specification, performance, production and conformity», NEQ)

6 ВЗАМЕН ГОСТ 23972-80

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на железобетонные фундаменты под колонны параболических лотков, а также на фундаментные плиты, предназначенные для устройства лотковых каналов оросительных систем, изготовляемых из тяжелого бетона, сооружаемых во всех климатических районах строительства с сейсмичностью до 8 баллов включительно.

Фундаменты применяют в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства) до минус 40 °C включительно.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 6727 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 7473 Смеси бетонные. Технические условия

ГОСТ 8267 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8736 Песок для строительных работ. Технические условия

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10181 Смеси бетонные. Методы испытаний

ГОСТ 10922 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия <1>

<1> В Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

ГОСТ 12730.0 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости

ГОСТ 12730.3 Бетоны. Методы определения водопоглощения

ГОСТ 12730.5 Бетоны. Метод определения водонепроницаемости

ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 17625 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105 Бетоны. Правила контроля и оценки прочности

ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 23732 Вода для бетонов и строительных растворов. Технические условия

ГОСТ 23858 Соединения сварные стыковые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки

ГОСТ 24211 Добавки для бетонов и строительных растворов. Общие технические условия

ГОСТ 26134 Бетоны. Ультразвуковой метод определения морозостойкости

ГОСТ 26433.0 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения <1>

<1> В Российской Федерации действует ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».

ГОСТ 26433.1 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления <2>

<2> В Российской Федерации действует ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления».

ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 30108 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 31108 Цементы общестроительные. Технические условия

ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования

ГОСТ 31424 Материалы строительные нерудные из отсевов дробления плотных горных пород при производстве щебня. Технические условия

ГОСТ 34028 Прокат арматурный для железобетонных конструкций. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 13015, ГОСТ 23009.

4 Условные обозначения

4.1 Фундаменты следует маркировать в соответствии с требованиями ГОСТ 13015 и ГОСТ 23009.

4.2 Марка фундамента содержит обозначение наименования конструкции (Ф — фундамент стаканного типа, ФП — фундамент плитного типа), длину и ширину фундамента в дециметрах.

Пример условного обозначения фундамента типа Ф, длиной подошвы 1200 и шириной 600 мм, 1-й группы по несущей способности (с глубиной наполнения лотка до 800 мм):

Ф 12.6-1 ГОСТ 23972-2025

5 Форма и основные размеры

5.1 Фундаменты подразделяют на два типа:

• Ф — фундаменты стаканного типа;
• ФП — фундаментные плиты.

5.2 Фундаменты в зависимости от глубины наполнения лотков водой подразделяют по несущей способности на две группы:

1 — фундаменты под лотки глубиной наполнения до 800 мм;

2 — фундаменты под лотки с глубиной наполнения 1000 мм.

5.3 Форма и основные размеры фундаментов должны соответствовать указанным на рисунках приложения А и в таблице А.1.

5.4 Принципиальные схемы армирования фундаментов приведены в приложении Б.

6 Технические требования

6.1 Фундаменты изготовляют в соответствии с требованиями настоящего стандарта, проектной и технической документации предприятия-изготовителя.

Фундаменты, предназначенные для эксплуатации в агрессивных средах, следует проектировать и изготавливать с учетом требований ГОСТ 31384.

6.2 Фундаменты следует изготовлять в формах, обеспечивающих соблюдение установленных настоящим стандартом требований к качеству и точности геометрических размеров фундаментов.

6.3 Фундаменты должны иметь заводскую готовность, соответствующую требованиям настоящего стандарта.

6.4 Требования к бетону

6.4.1 Фундаменты следует изготовлять из тяжелого бетона средней объемной массы от 2200 до 2500 кг/м3 включительно. Бетон, материалы для его приготовления и бетонные смеси должны удовлетворять требованиям ГОСТ 26633.

6.4.2 Значение нормируемой отпускной прочности бетона фундаментов принимают равным 70% класса бетона по прочности на сжатие. При поставке фундаментов в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 80% класса бетона по прочности на сжатие. Значение нормируемой отпускной прочности бетона должно соответствовать указанному в проектной документации на конкретное сооружение и требованиям ГОСТ 13015.

6.4.3 Характеристики бетона фундаментов следует принимать по таблице 1.

Таблица 1

Основные параметры бетона фундаментов

6.4.4 Прочность бетона следует определять по ГОСТ 18105.

6.4.5 При наличии агрессивных сред (сульфаты, хлориды и др.) назначают дополнительные требования к бетону согласно ГОСТ 31384.

6.4.6 Для приготовления бетонной смеси следует применять портландцемент по ГОСТ 31108 на клинкере нормированного состава без минеральных добавок типа ЦЕМ 0, портландцемент с минеральными добавками до 5%, портландцемент для бетона фундаментов, содержащие в цементном клинкере трехкальциевого алюмината (C3A) не более 7%, оксида магния (MgO) не более 5%, щелочных оксидов в пересчете на Na2O не более 0,8% массы цемента, отвечающие требованиям ГОСТ 31108.

6.4.7 В качестве мелкого заполнителя для бетона изделий следует использовать природные, обогащенные и фракционированные, а также дробленые обогащенные пески по ГОСТ 8736, ГОСТ 31424, удовлетворяющие требованиям ГОСТ 26633.

6.4.8 В качестве крупных заполнителей для бетонов следует использовать щебень, щебень из гравия и гравий из плотных горных пород по ГОСТ 8267, удовлетворяющие требованиям ГОСТ 26633.

Наибольший размер зерен крупного заполнителя — 15 мм.

6.4.9 Марка по прочности щебня, щебня из гравия и гравия из природного камня должна быть не ниже М600.

6.4.10 Марка щебня по морозостойкости должна быть не ниже F1200 и должна обеспечивать получение бетона проектной марки по морозостойкости.

6.4.11 Вяжущие и заполнители должны соответствовать требованиям ГОСТ 30108 по показателю удельной эффективной активности естественных радионуклидов.

6.4.12 Добавки, применяемые для приготовления бетонной смеси, должны удовлетворять ГОСТ 24211, ГОСТ 26633 и обеспечивать получение бетона, удовлетворяющего требованиям по морозостойкости.

6.4.13 Вода для приготовления бетона должна удовлетворять требованиям ГОСТ 23732.

6.5 Требования к арматуре и арматурным изделиям

6.5.1 Для монтажных петель следует применять стержневую горячекатаную гладкую арматуру из стали класса А240 марок ВСт3сп2 и ВСт3пс2 диаметром 6 — 12 мм. При расчетной зимней температуре ниже минус 40 °C для монтажных петель запрещается применение стали марки ВСт3пс2.

6.5.2 В качестве арматуры следует использовать арматурную проволоку класса Вр-I и стержневую арматурную сталь классов А400, А500, В500 и А240.

6.5.3 Арматурная сталь должна удовлетворять требованиям:

• стержневая арматурная сталь классов А400, А500 и А240 — по ГОСТ 34028; В500 — по нормативным документам <1>, действующим на территории государства — участника Соглашения, принявшего настоящий стандарт;
• арматурная проволока класса Вр-I — по ГОСТ 6727.

<1> В Российской Федерации действует ГОСТ Р 52544-2006 «Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия».

6.5.4 Форма и размеры арматурных изделий для колонн должны соответствовать приведенным в приложении Б.

6.5.5 Арматурные изделия должны удовлетворять требованиям ГОСТ 10922.

6.5.6 Толщина защитного слоя бетона для рабочей арматуры должна быть не менее 35 мм.

6.5.7 Отклонения от проектных размеров фундаментов, положения арматуры, расположения подъемных петель, а также от толщины защитного слоя бетона не должны превышать, мм:

+3, -2 — при толщине защитного слоя бетона до поверхности арматурного стержня свыше 14 до 19 мм включительно;

+5, -3 — при толщине защитного слоя бетона до поверхности арматурного стержня свыше 19 мм.

6.6 Требования к качеству поверхностей и внешнему виду фундаментов

6.6.1 Значения фактических отклонений геометрических параметров фундаментов не должны превышать предельных, указанных в таблице 2.

Таблица 2

Предельные отклонения геометрических параметров фундаментов

6.6.2 Качество бетонных поверхностей фундаментов должно соответствовать категории A7 по ГОСТ 13015.

Отклонения от горизонтальной плоскости днища стакана фундамента не должны превышать 1 мм (по длине или ширине).

6.6.3 В бетоне фундаментов, поставляемых потребителю, не допускаются трещины, за исключением усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм.

6.6.4 Монтажные петли должны быть очищены от наплывов бетона.

6.6.5 Монтажные петли на подошве фундамента после распалубки должны быть срезаны.

6.6.6 Размеры раковин и местных наплывов на поверхности фундаментов не должны превышать:

• по диаметру или наибольшему размеру раковин — 15 мм;
• по глубине раковин и высоте местных наплывов — 10 мм.

7 Правила приемки

7.1 Фундаменты следует принимать партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

Объем партии не должен превышать 200 фундаментов для каждого вида изделия, изготовленных предприятием по одной технологии из материалов одного вида и качества в течение не более одних суток.

Требования при приемке фундаментов приведены в таблице 3.

Таблица 3

Требования при приемке фундаментов

7.2 Приемку фундаментов проводят по результатам:

• операционного контроля — соответствия арматурных изделий, прочности сварных соединений, положения арматурных изделий в форме;
• приемо-сдаточных испытаний — по классу отпускной прочности бетона на сжатие, точности геометрических параметров, качества поверхности, толщины защитного слоя бетона;
• периодических испытаний — по показателям морозостойкости, водонепроницаемости, водопоглощения бетона.

7.3 Партию фундаментов по показателям их прочности принимают, если они удовлетворяют установленным настоящим стандартом требованиям по комплексу нормируемых и проектных показателей, характеризующих прочность бетона, геометрические размеры, диаметр и расположение арматуры, толщину защитного слоя бетона, основные параметры арматурных и монтажно-стыковых изделий, физико-механические свойства арматурной стали, которые проверяют в процессе входного, операционного и приемочного контроля в соответствии с ГОСТ 13015.

7.4 Приемочный контроль прочности бетона (на основе результатов испытаний образцов бетона либо неразрушающих методов) осуществляют в соответствии с ГОСТ 18105.

7.5 Периодичность проверок морозостойкости и водонепроницаемости бетона фундаментов следует проводить в соответствии с таблицей 3. Кроме того, данные проверки следует выполнять при изменении технологии изготовления фундаментов, изменении исходных материалов и состава бетонной смеси, используемых для приготовления бетона.

7.6 Приемку арматурных изделий проводят до установки их в форму в соответствии с ГОСТ 10922 и ГОСТ 23858.

7.7 Приемку фундаментов по показателям точности геометрических параметров, толщины защитного слоя бетона, качества поверхности, контролируемых путем измерений следует осуществлять по результатам выборочного одноступенчатого контроля.

7.8 По результатам приемки составляют документ о качестве поставляемых фундаментов в соответствии с ГОСТ 13015.

8 Методы контроля

8.1 Прочность бетона при ее контроле по образцам определяют на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 10180. Допускается определять фактическую прочность бетона в фундаментах ультразвуковым методом по ГОСТ 17624.

8.2 Проверку показателей качества бетонной смеси следует проводить по ГОСТ 10181 с периодичностью в соответствии с ГОСТ 7473.

8.3 Морозостойкость бетона фундаментов следует определять в соответствии с ГОСТ 10060, ГОСТ 26134.

8.4 Методы контроля сварных арматурных изделий следует принимать по ГОСТ 10922.

8.5 Методы контроля исходных сырьевых материалов, применяемых для изготовления фундаментов, должны соответствовать установленным стандартами на эти материалы.

8.6 Размеры, отклонения от плоскостности фундаментов, толщину защитного слоя бетона до арматуры, а также качество бетонных поверхностей и внешний вид фундаментов следует проверять методами, установленными ГОСТ 13015.

8.7 Контроль и оценку проектной прочности на сжатие, а также отпускной прочности бетона следует проводить по ГОСТ 18105.

8.8 Водонепроницаемость бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

8.9 Водопоглощение бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.

8.10 Контроль и испытание сварных арматурных изделий следует проводить по ГОСТ 10922.

9 Маркировка, транспортирование и хранение

9.1 Маркировку фундаментов следует выполнять в соответствии с требованиями ГОСТ 13015. Маркировочные надписи и знаки следует наносить на боковой или торцевой грани каждого фундамента.

9.2 Требования к документу о качестве фундаментов, поставляемых потребителю, — по ГОСТ 13015.

Кроме основных фактических показателей качества в документе дополнительно должны быть приведены:

• марка бетона по морозостойкости;
• марка бетона по водонепроницаемости;
• водопоглощение бетона.

9.3 При погрузке, транспортировании, разгрузке и хранении фундаментов следует соблюдать требования техники безопасности.

9.4 Фундаменты следует транспортировать и хранить в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

9.5 После загрузки транспортных средств фундаменты должны быть зафиксированы гибкими стропами. Во избежание порчи фундаментов в местах перегибов строп следует применять прокладки из дерева или других материалов, обеспечивающих сохранность конструкций.

9.6 Фундаментные плиты должны храниться рассортированными по маркам в штабелях.

9.7 Высота штабеля должна быть не более 2 м.

9.8 Проходы между штабелями должны быть не менее 1 м.

9.9 Между горизонтальными рядами складируемых или транспортируемых фундаментных плит должны быть уложены деревянные прокладки толщиной не менее 100 мм.

Подкладки под нижние ряды фундаментных плит должны укладываться по плотному, тщательно выровненному основанию.

9.10 Прокладки между всеми вышележащими рядами фундаментов должны быть расположены по вертикали одна над другой.

9.11 Складирование фундаментов стаканного типа осуществляется в один ряд в рабочем положении на плотное, тщательно выровненное основание.

9.12 При транспортировании фундаментов должны соблюдаться меры, обеспечивающие предохранение их от ударов и механических повреждений.

9.13 Все операции, связанные с погрузкой и разгрузкой фундаментов, а также их кантовка должны осуществляться плавно, без рывков и ударов, с тем чтобы исключить возможность повреждения фундаментов.

9.14 Погрузку, крепление и транспортирование фундаментов на открытом железнодорожном подвижном составе (полувагоны и платформы) следует осуществлять в соответствии с правилами перевозки грузов.

Приложение А (обязательное)

ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ ФУНДАМЕНТОВ

П — монтажная петля

Рисунок А.1 — Фундамент стаканного типа

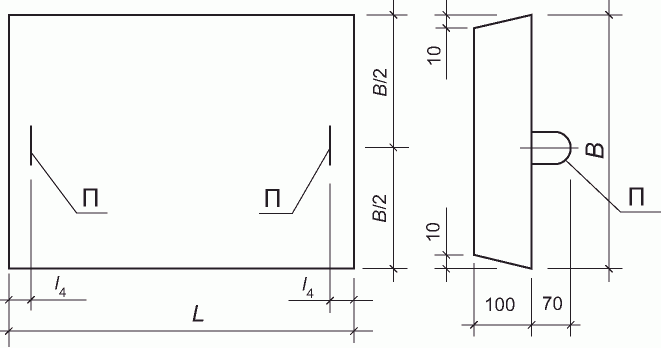

П — монтажная петля

Рисунок А.2 — Фундамент плитного типа

Таблица А.1

Основные размеры фундаментов

В миллиметрах

Приложение Б (обязательное)

АРМИРОВАНИЕ ФУНДАМЕНТОВ

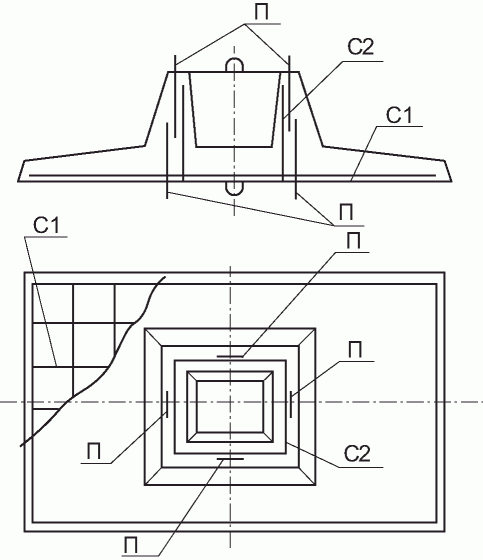

П — монтажная петля; С1 — сетка плитной части; С2 — сетка стакана

Рисунок Б.1 — Схемы армирования фундаментов Ф12.6-1, Ф18.9-1, Ф15.9-2, Ф21.12-2

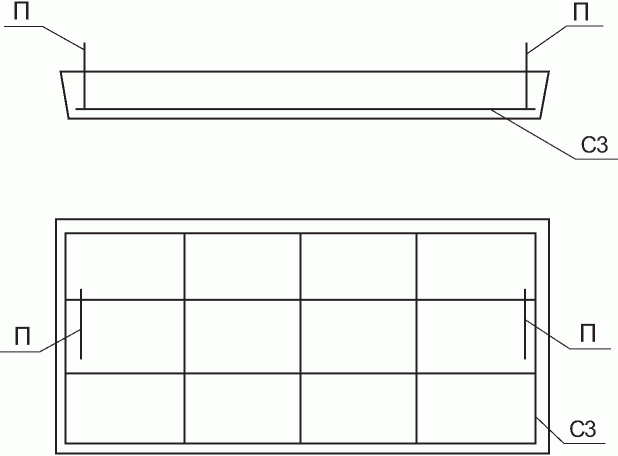

П — монтажная петля; С3 — сетка арматурная

Рисунок Б.2 — Схемы армирования фундаментов ФП6.5-1, ФП9.6-1
