ГОСТ 23866-87. Межгосударственный стандарт. Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры
(утв. и введен в действие Постановлением Госстандарта СССР от 20.11.1987 № 4200)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013) (Решение Коллегии Евразийской экономической комиссии от 11.06.2019 № 96). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013) (Решение Коллегии Евразийской экономической комиссии от 25.02.2014 № 22). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1989. Взамен ГОСТ 23866-79.
Постановлением Государственного
комитета СССР по стандартам от 20 ноября 1987 г. № 4200
КЛАПАНЫ РЕГУЛИРУЮЩИЕ ОДНОСЕДЕЛЬНЫЕ, ДВУХСЕДЕЛЬНЫЕ И КЛЕТОЧНЫЕ
Single-seated, double-seated and cage control valves. Basic parameters
МКС 23.060 23.060.40 ОКП 37 0000
Дата введения 1 января 1989 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.11.87 № 4200
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 356-80 | 4 |
| ГОСТ 12893-83 Вводная часть | |
| 5. ПЕРЕИЗДАНИЕ | |
Настоящий стандарт распространяется на клапаны регулирующие односедельные, двухседельные и клеточные (далее — клапаны) для систем автоматического регулирования технологических процессов, изготавливаемые с пневматическими и электрическими исполнительными механизмами, а также с дистанционным управлением исполнительными механизмами.
Стандарт не распространяется на клапаны многоступенчатые, для атомных энергетических установок, криогенных сред, а также клапаны из цветных металлов и микрорасходные с K_{V_{y}}<0,1 .
Термины, применяемые в настоящем стандарте, и их пояснения — по ГОСТ 12893.

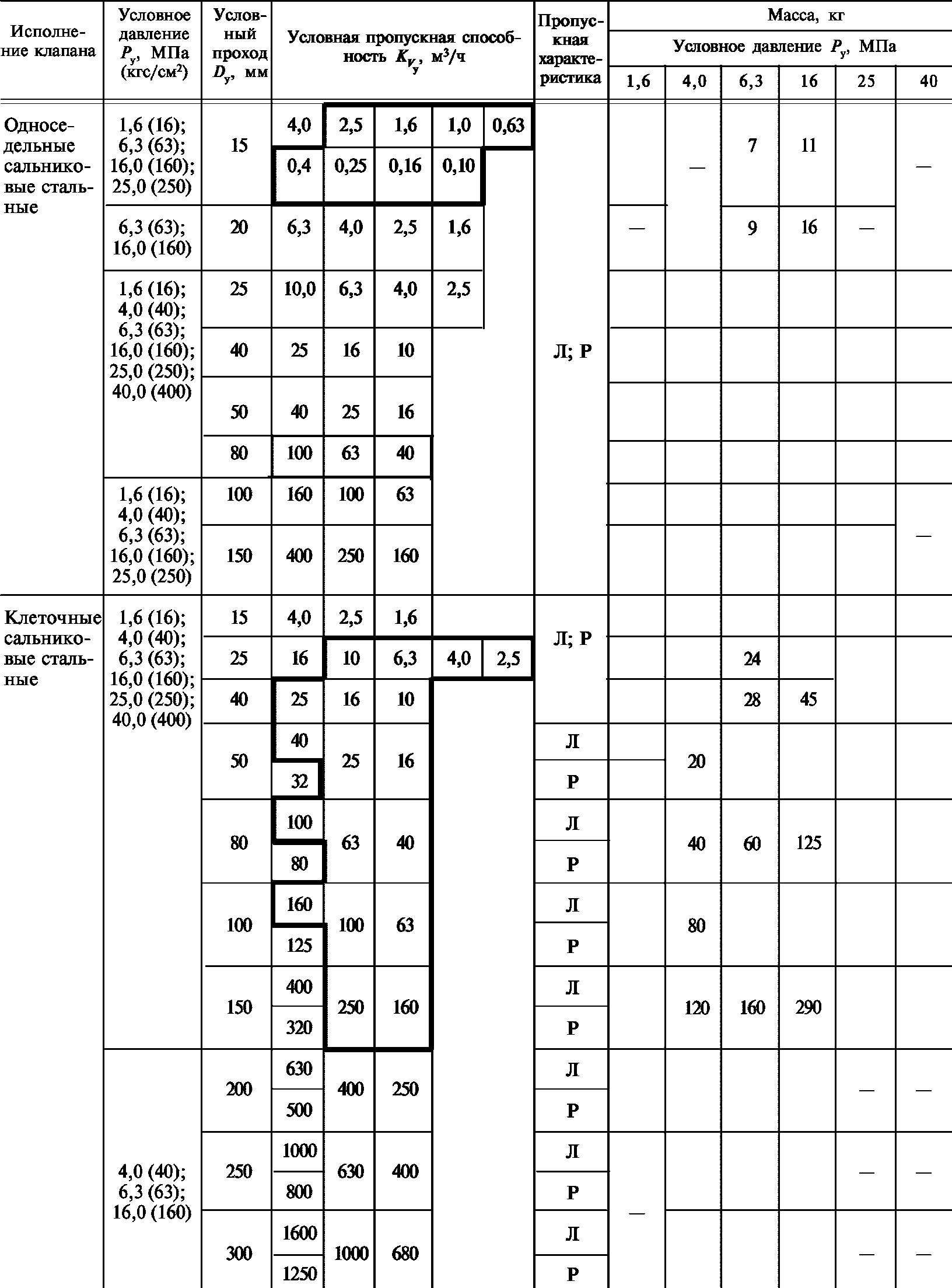

1. Основные параметры клапанов должны соответствовать указанным в табл. 1.
1. Для клапанов, изготовление которых освоено до начала действия настоящего стандарта, допускается применять условное давление 6,4 МПа.
2. В графе «Пропускная характеристика» условные обозначения означают: «Л» — линейная, «Р» — равнопроцентная.
3. Масса указана для проходных фланцевых клапанов без учета массы исполнительных механизмов. Контролируемая масса клапанов в сборе и масса клапанов специального исполнения (с ребристой крышкой, с рубашкой обогрева, для дистанционного управления и других условий эксплуатации) должна устанавливаться в технических условиях на конкретные изделия.
Неуказанная масса клапанов будет установлена по мере освоения.
4. Значения K_{V_{y}} приведены для проходных фланцевых клапанов. Значения K_{V_{y}} для угловых клапанов установлены в стандартах или технических условиях на конкретные клапаны.
5. Значения K_{V_{y}} , выделенные рамкой, подтверждены испытаниями, остальные значения K_{V_{y}} установлены теоретически.
2. Начальная пропускная способность K_{V_{0}} — не более 4% K_{V_{y}} .
3. Температура рабочей среды: для чугунных клапанов от минус 15 °C до плюс 250 °C, для стальных клапанов — от минус 70 °C до плюс 530 °C.
Конкретное значение диапазона допустимых температур в зависимости от рабочей среды, конструкции клапана и материалов деталей устанавливают в технических условиях на конкретные клапаны.
4. Рабочее давление Pр клапанов в зависимости от максимальной температуры рабочей среды и материала корпуса — по ГОСТ 356.
Рабочее давление клапанов из чугуна, устанавливаемых в системах, подведомственных Госгортехнадзору, — не более 1,0 МПа.
5. Условный ход клапанов выбирают из ряда: 4; 6; 10; 16; 25; 40; 60; 100; 160; 200 мм. Допускается применение других значений условных ходов, соответствующих исполнительным механизмам и установленных в стандартах и технических условиях на конкретные механизмы.
6. По типу присоединения к трубопроводу клапаны изготовляют: фланцевые, под приварку, а для Dу 15 и 20 мм — муфтовые.
7. Относительная протечка в затворе (по воде) при приемо-сдаточных испытаниях не должна превышать значений, указанных в табл. 2.
1. Значение относительной протечки в затворе не рекомендуется использовать для оценки ожидаемой протечки в затворе при конкретных рабочих условиях.
2. Для двухседельных клапанов допускается устанавливать относительную протечку не более 0,05% K_{V_{y}} .
