ГОСТ 23117-2021. Межгосударственный стандарт. Зажимы и муфты для натяжения арматуры предварительно напряженных железобетонных конструкций. Технические условия

(введен в действие Приказом Росстандарта от 16.12.2021 № 1785-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 23117-91"]:::rst
  click n0 "https://bukva.ai/docs/gost-23117-91" "ГОСТ 23117-91. Зажимы полуавтоматические для натяжения арматуры железобетонных конструкций. Технические условия (утв. Постановлением Госстроя СССР от 20.09.1991 N 6)"
  n1["ГОСТ 23117-2021"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-23117-2021" "ГОСТ 23117-2021. Межгосударственный стандарт. Зажимы и муфты для натяжения арматуры предварительно напряженных железобетонных конструкций. Технические условия (введен в действие Пр"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

1 сентября 2022 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 декабря 2021 г. № 1785-ст межгосударственный стандарт ГОСТ 23117-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2022 г.

5 ВЗАМЕН ГОСТ 23117-91

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на зажимы и муфты, предназначенные для натяжения арматуры из канатов, проволоки и стержневой арматуры, применяемой для изготовления предварительно напряженных конструкций и изделий заводского изготовления.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.402 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию

ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

ГОСТ 3282 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия

ГОСТ 5781 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 7348 Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций. Технические условия

ГОСТ 9389 Проволока стальная углеродистая пружинная. Технические условия

ГОСТ 9569 Бумага парафинированная. Технические условия

ГОСТ 13840 Канаты стальные арматурные 1x7. Технические условия

ГОСТ 14068 Паста ВНИИ НП-232. Технические условия

ГОСТ 14192 Маркировка грузов

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15623 Ящики деревянные для инструмента и приспособлений к станкам. Технические условия

ГОСТ 15846 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение

ГОСТ 24597 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 33757 Поддоны плоские деревянные. Технические условия

ГОСТ 34028 Прокат арматурный для железобетонных конструкций. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

3.1 зажим: Готовое изделие, состоящее из нескольких элементов, устанавливаемое на напрягаемую арматуру и предназначенное для ее закрепления при заданном усилии путем заклинивания в нем зажимных губок или клина.

3.3 зажим закрытой конструкции: Зажим, элементы которого находятся в закрытом корпусе.

3.5 корпус: Основной элемент зажима, имеющий выполненные под определенным углом отверстия заданной конфигурации, в которых осуществляется свободное перемещение зажимных губок или клина.

3.7 шайба: Элемент зажима, устанавливаемый на губки зажима и предназначенный для обеспечения их синхронизации при натяжении.

3.9 толкатель: Элемент зажима, передающий усилие зацепления с пружины на губки или клинья.

4.1 Зажимы

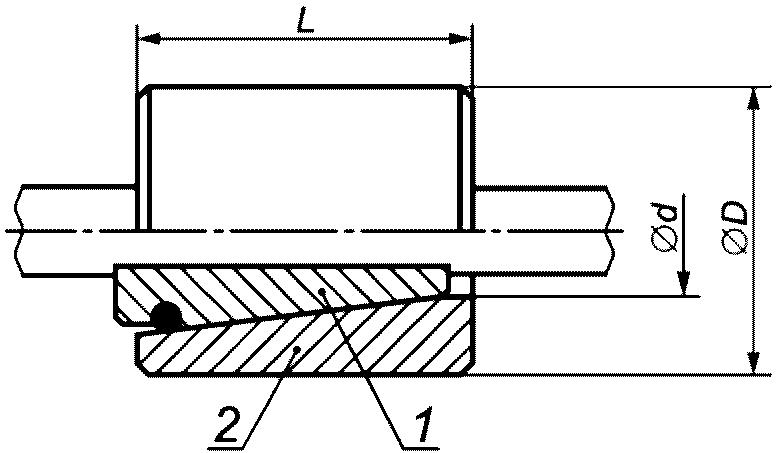

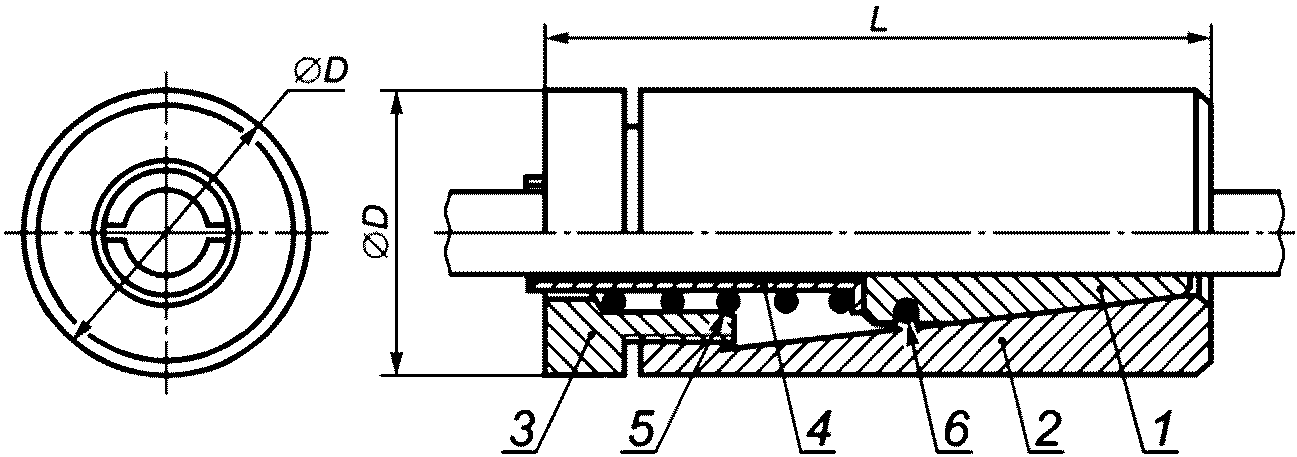

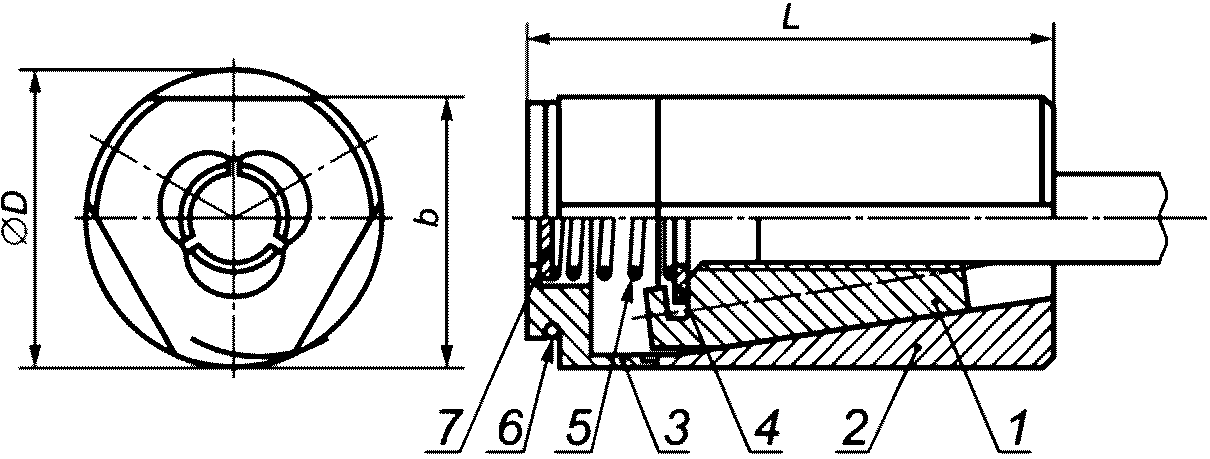

4.1.1 Зажимы по конструктивным особенностям подразделяют:

4.1.5 Примеры условных обозначений зажимов

Зажим С3-16-25-20 ГОСТ 23117-2021

4.2 Муфты

4.2.4 Пример условного обозначения муфт

4.2.5 Марки муфты приведены в таблице 3.

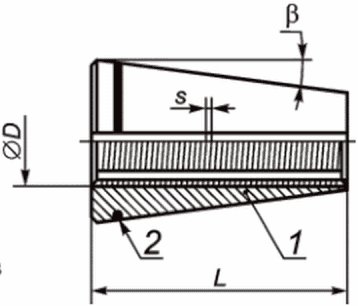

4.3 Клин

4.3.2 Пример условного обозначения клина

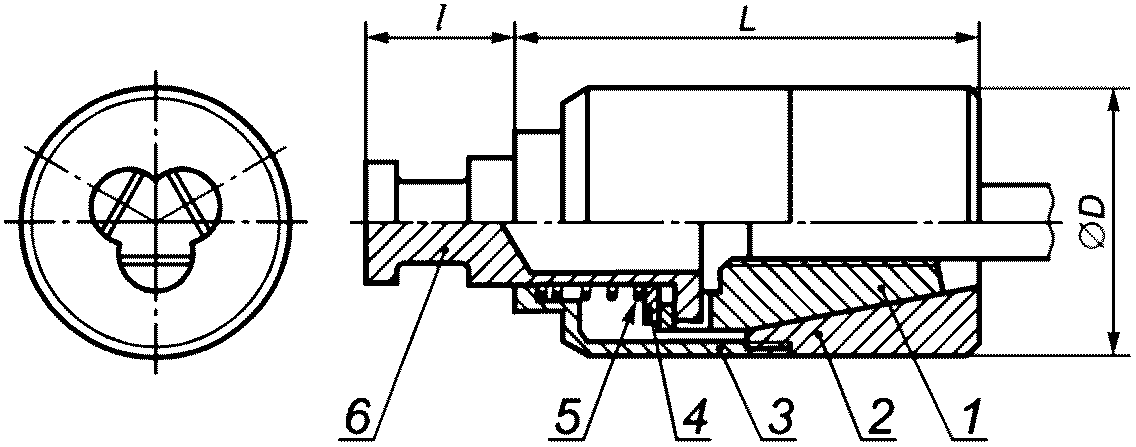

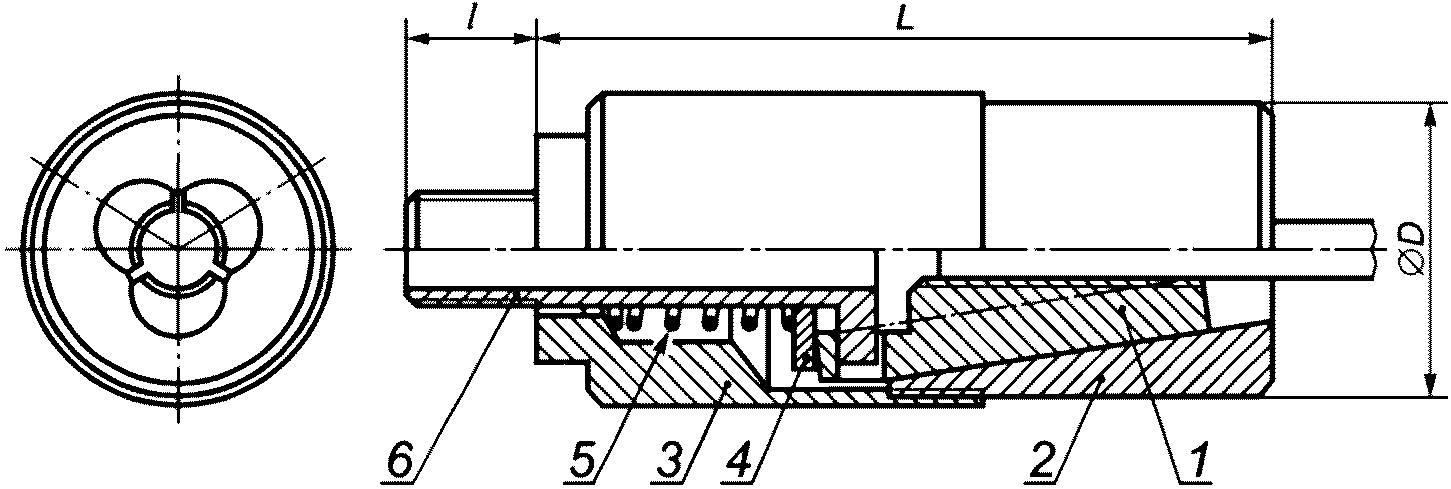

5.1 Основные параметры и размеры зажимов

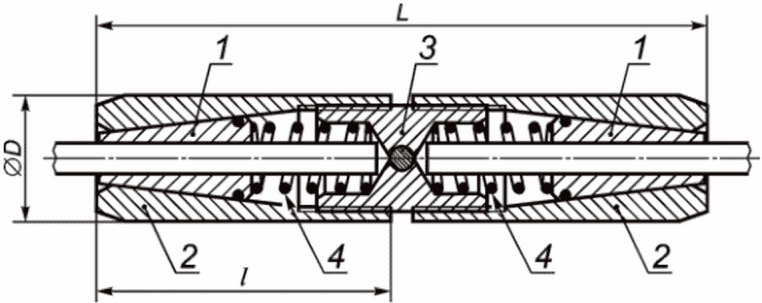

5.2 Основные размеры и параметры муфт

5.2.2 Допускается изготовление муфт с соединенными корпусами различных марок муфт при помощи специальных переходников.

5.3 Клин

а) Клин из двух сегментов	б) Клин из трех сегментов

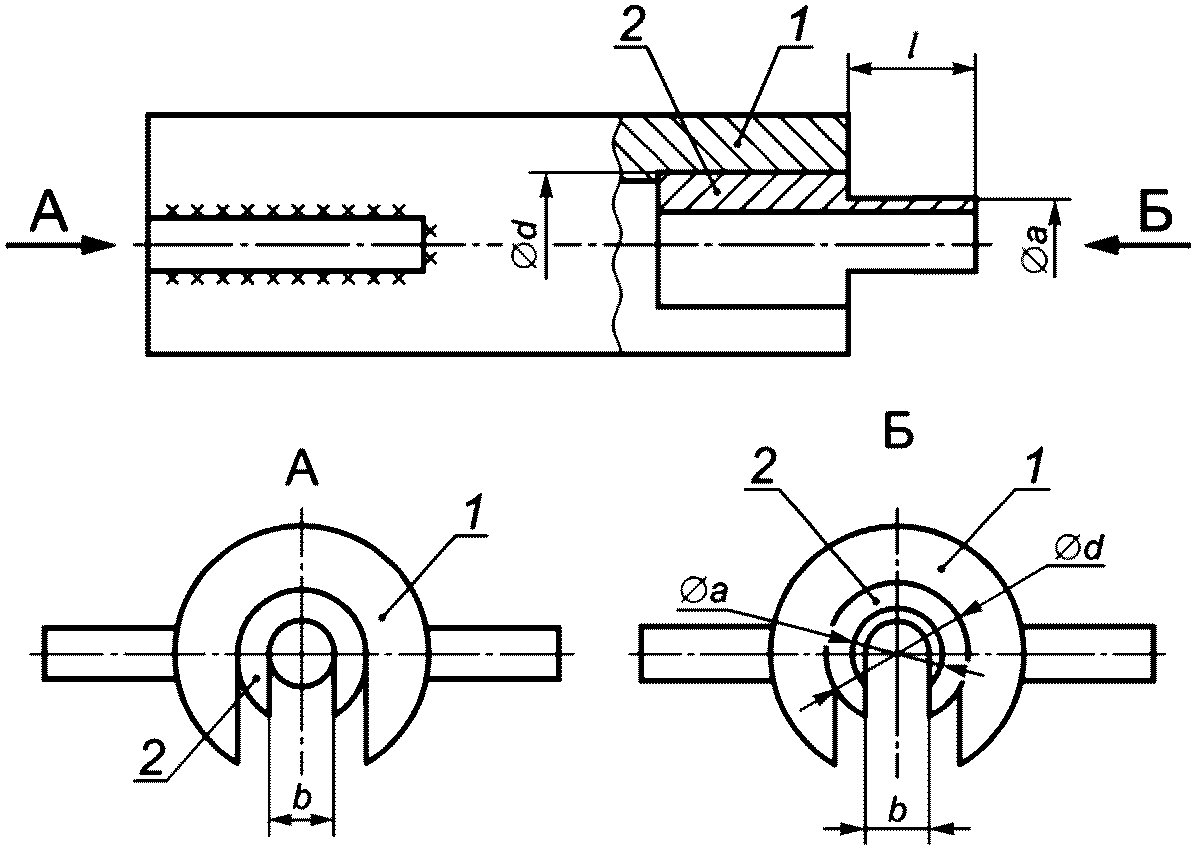

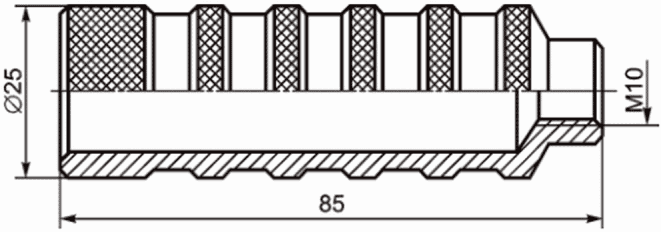

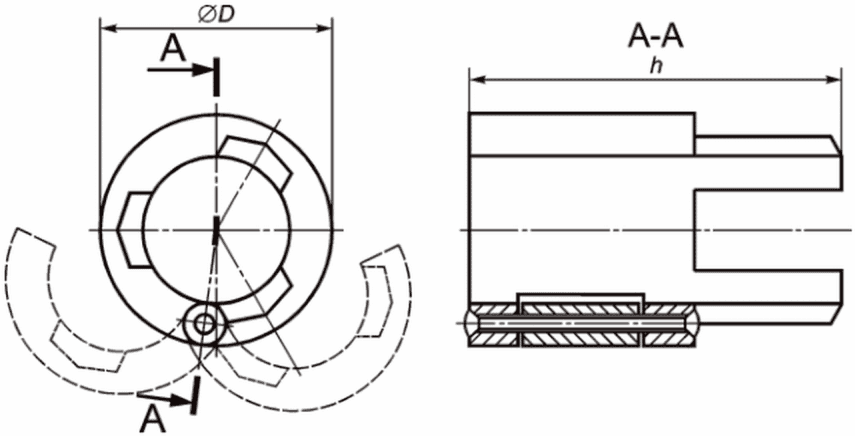

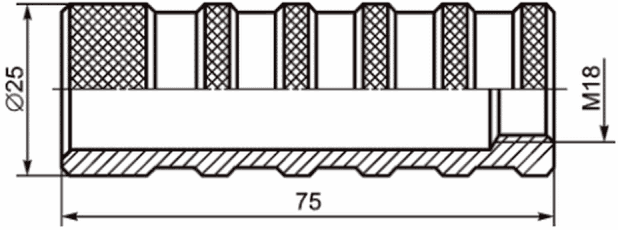

5.4 Съемные детали

5.4.2 Основные размеры съемных деталей закрытых зажимов исполнения 1, 2 (головок толкателя, шарнирной вилки) приведены на рисунках 8, 9 и в таблице 8. Основные размеры съемной детали открытых зажимов, закрытых зажимов исполнения 4 и муфт (съемной втулки) приведены на рисунке 10 и в таблице 9.

Тип 1

Тип 2

Таблица 11

Значения предельной статической нагрузки для зажимов и муфт

6.8 Допускается изготовление зажимов и муфт с размерами, конструкцией и материалами, отличными от приведенных в настоящем стандарте, при условии обеспечения положений 6.1 - 6.7, а также соответствующих требований 6.9.

6.9 Зажим/муфта должны выдержать восприятие не менее десяти циклов нагружения до значения контрольной нагрузки для напрягаемой арматуры, равной:

• не менее 90% от нормативного значения предела текучести для стержневой арматуры;
• не менее 80% от нормативного значения условного предела текучести для арматурных канатов и проволоки.

При испытании муфты из корпусов различных марок значение контрольной нагрузки принимают как для арматуры с более низким пределом текучести.

6.10 Требования к материалам и комплектующим изделиям

6.10.1 Материалы и размеры для изготовления зажимов, муфт и их съемных деталей принимают в соответствии с требованиями рабочих чертежей.

6.10.2 Детали зажимов (корпус, губки, хвостовик, шайба, винтовая и кольцевая пружины, толкатель, клин) следует изготавливать из стали с механическими характеристиками (твердостью) и термической обработкой (цементацией, закалкой, низкотемпературным отпуском после закалки), соответствующими требованиям рабочих чертежей. Рекомендуемые материалы изготовления и термическая обработка деталей зажимов приведены в приложении В.

6.10.3 Детали муфт (корпус, переходник, пружина, клин) следует изготавливать из стали с механическими характеристиками (твердостью) и термической обработкой (цементацией, закалкой, низкотемпературным отпуском после закалки), соответствующими требованиям рабочих чертежей. Рекомендуемые материалы изготовления и термическая обработка деталей муфт приведены в приложении В.

6.10.4 Все металлические поверхности зажимов, муфт и съемных деталей (головок толкателей исполнений 1 и 2, шарнирных вилок) перед сборкой должны быть очищены от окислов по ГОСТ 9.402 и затем подвергнуты химическому оксидированию или хромированию по ГОСТ 9.301. Выбор покрытия — по ГОСТ 9.303.

6.10.5 Цилиндрические поверхности губок, поставляемых в сборе с зажимами и в качестве запасных деталей, а также каналы в корпусе зажимов/муфт должны быть покрыты пастой ВНИИ НП-232 по ГОСТ 14068 или смазкой в соответствии с требованиями изготовителя.

6.10.6 Ресурс деталей зажимов и муфт должен быть, циклов, не менее:

• 1000 — для всех деталей, за исключением губок;
• 60 — для губок под проволоку классов В, Вр и канатов классов К7, эксплуатируемых в условиях вибрации и термовлажностной среды;
• 100 — то же, в условиях отсутствия вибрации и термовлажностной среды;
• 300 — для губок под стержневую арматуру;
• 50 — для клиньев под проволоку и канаты.

6.11 Комплектность

6.11.1 Зажимы следует поставлять со съемными деталями и тремя комплектами запасных губок/клиньев для арматуры одного диаметра.

6.11.2 Зажимы комплектуют следующими съемными деталями:

• марки П1-3-5 — головкой толкателя исполнения 1;
• марки ПК1-6-9 — головкой толкателя исполнения 2;
• марок К2-12-15, С2-8-14, С2-10-18, С2-16-25 — шарнирной вилкой;
• марок ОК, П4-3-7, ПК4-6-8, ПК4-9-11, ПК4-12-13, ПК4-15-18 — съемной втулкой.

6.11.3 Съемные детали поставляют из расчета одного комплекта на 20 зажимов одной марки.

Если в заказе количество зажимов не кратно 20, то при поставке 10 зажимов и более следует дополнить один комплект съемных деталей.

6.11.4 По согласованию потребителя с изготовителем допускается дополнительная поставка съемных деталей и губок/клиньев под арматуру других диаметров.

6.11.5 Муфты следует поставлять с тремя комплектами запасных клиньев для арматуры одного диаметра.

6.11.6 Муфты комплектуют съемной втулкой из расчета одного комплекта на 20 муфт.

6.12 Маркировка

6.12.1 На каждом переднем или боковом торце корпуса зажима или муфты должны быть нанесены методом клеймения товарный знак предприятия-изготовителя и условное обозначение зажима или муфты.

6.12.2 На переднем или боковом торце каждой губки и клина должно быть нанесено клеймо, указывающее предназначенный для них диаметр арматуры.

6.13 Упаковка

6.13.1 Зажимы, муфты, съемные детали и запасные губки/клинья должны быть завернуты в бумагу по ГОСТ 9569 и упакованы в деревянные ящики по ГОСТ 15623. Допускается другая упаковка, обеспечивающая сохранность зажимов от механических повреждений и воздействия влаги во время транспортирования и хранения. Маркировка упаковки (ящиков) — по ГОСТ 14192.

6.13.2 Упаковка зажимов, муфт и съемных деталей, поставляемых в районы Крайнего Севера, — по ГОСТ 15846.

6.13.3 Зажимы и муфты разных марок, корпус, губки и клинья разных размеров следует упаковывать раздельно.

6.13.4 Ящики должны быть обтянуты упаковочной стальной лентой или стальной проволокой по ГОСТ 3282. Масса ящиков брутто — не более 50 кг.

6.13.5 В каждый ящик (упаковочное место) должны быть вложены:

• накладная;
• краткие правила по техническому обслуживанию и эксплуатации зажимов;
• документ о качестве;
• ведомость с указанием числа зажимов или муфт, съемных деталей и губок;
• руководство по технике безопасности работы и предотвращению несчастных случаев;
• документ оценки соответствия (документ о качестве).

7 Правила приемки

7.1 Зажимы/муфты подлежат приемке по результатам входного, операционного и приемочного контроля.

7.2 При входном контроле материалов устанавливают их соответствие требованиям 6.10.1.

7.3 При операционном контроле на технологических постах устанавливают соответствие деталей зажима/муфты требованиям рабочих чертежей и 6.10.2 - 6.10.4.

7.4 При приемо-сдаточных испытаниях зажимы/муфты в сборе и съемные детали принимают партиями. Объем одной партии зажимов/муфт не должен превышать 300 шт. одной марки.

Партия должна состоять из зажимов/муфт, предназначенных для закрепления только одного вида арматуры и одного диаметра. Каждая партия зажимов должна быть оформлена одним документом о качестве, в котором указывают:

• наименование или товарный знак изготовителя;
• марку зажима/муфты;
• губки/клинья под диаметр арматуры и их число;
• значение предельной статической нагрузки при натяжении арматуры максимального диаметра;
• значение контрольной нагрузки, которую выдерживает зажим/муфта для указанного диаметра арматуры;
• номер партии;
• документ о качестве зажимов/муфт;
• штрих-код;
• отметку ОТК.

7.5 Для контрольной выборочной проверки от партии отбирают 5% зажимов/муфт, но не менее 5 шт.

7.6 Для отобранных от партии для контрольной проверки зажимов/муфт устанавливают соответствие их требованиям 6.2 - 6.8, 6.10.5. Если зажимы поставляют с губками для арматуры разных диаметров, то их испытания в сборе на соответствие требованиям 6.2 - 6.8 проводят для всех диаметров.

7.7 Если при проверке отобранных для приемки зажимов/муфт и съемных деталей как минимум один(на) зажим/муфта не будет соответствовать требованиям настоящего стандарта, то следует провести повторную проверку удвоенного числа зажимов/муфт, взятых из проверяемой партии. Если при повторной проверке хотя бы один(на) зажим/муфта не будет соответствовать требованиям настоящего стандарта, то проверяют каждый(ую) зажим/муфту.

7.8 Испытания зажимов/муфт в сборе на контрольную нагрузку и зацепление для конкретного диаметра арматуры на соответствие требованиям раздела 6 проводят для каждой партии зажимов.

Периодические испытания зажимов и муфт на соответствие требованиям 6.10.6 проводят на предприятии — потребителе зажимов/муфт в процессе эксплуатации. При этом фактический ресурс деталей зажимов/муфт устанавливают по данным заводских документов, удостоверяющих их соответствие 6.10.6.

7.9 Потребитель имеет право производить контрольную проверку зажимов/муфт, указанных в заказе, на соответствие требованиям настоящего стандарта.

7.10 Изготовитель поставляет зажимы/муфты в объеме, указанном в заказе потребителя, сопровождая их документом о качестве, в котором указывают:

• наименование и товарный знак предприятия-изготовителя;
• марку зажима/муфты;
• губки или клинья под диаметр арматуры и их число;
• значение предельной статической нагрузки при натяжении арматуры максимального диаметра;
• значение контрольной нагрузки, которую выдерживает зажим/муфта для указанного диаметра арматуры;
• дату выпуска;
• обозначение настоящего стандарта.

8 Методы контроля

8.1 Качество поверхности зажимов и муфт и перемещение губок или клина в каналах корпуса зажима или муфты проверяют визуально без применения специальных приборов.

8.2 Испытание зажимов и муфт на контрольную нагрузку проводят в соответствии с приложением А.

8.3 Испытание на зацепление зажима/муфты с арматурой проводят в соответствии с приложением Б.

8.4 Основные размеры, материал элементов, термическую обработку и механические характеристики деталей на готовых зажимах/муфтах не контролируют.

9 Транспортирование и хранение

9.1 Зажимы/муфты и съемные детали перевозят крытым транспортом любого вида в условиях, исключающих механические повреждения и коррозию, и в соответствии с правилами перевозок грузов, действующими на данном транспорте.

9.2 Транспортирование ящиков пакетами следует производить по ГОСТ 24597.

Средства пакетирования — плоские поддоны по ГОСТ 33757.

Средства скрепления пакетов — по ГОСТ 24597.

9.3 Хранение зажимов — по группе условий С по ГОСТ 15150.

10 Указания по эксплуатации

10.1 Перед началом работы проводят проверку соответствия губок или клиньев, установленных в зажим/муфту, диаметру, классу и виду напрягаемой арматуры.

10.2 Для соединения с зажимом открытого типа на напрягаемую арматуру надевают клин, который затем вставляют в корпус зажима. Допускается дополнительное закрепление клина в корпусе путем легкого ударного воздействия на клин через кольцо определенного диаметра. Для соединения с зажимом закрытой конструкции и муфтой напрягаемую арматуру упирают в торец губок/клина и проталкивают вперед. При этом губки или клин зажима отходят назад и позволяют напрягаемой арматуре входить внутрь зажима/муфты. Зажимы закрытой конструкции типа 1 позволяют также соединить напрягаемую арматуру с зажимом путем навинчивания головки на толкатель. В данном случае толкатель отходит назад и раздвигает губки зажима. После установки зажима головку отвинчивают и толкатель стремится возвратиться в свое прежнее положение за счет пружины и сдавливает губки на напрягаемую арматуру.

10.3 Перед установкой проверяют зажимы/муфты от загрязнений. Поверхности примыкания зажимов к упорам и рабочие поверхности упоров должны быть тщательно очищены от бетона, пыли и грязи.

10.4 Площадь опирания зажима на опоре всегда должна быть не менее 75% площади торца зажима. Опирание зажима следует осуществлять всей плоскостью без перекосов.

10.5 Зажимы и муфты являются временными устройствами для натяжения арматуры. После передачи усилия обжатия на бетон зажимы и муфты подлежат демонтажу с использованием съемных устройств.

10.6 Освобождение зажима/муфты в зависимости от типа проводят путем оттягивания толкателя, отжима губок трехвалковой вилкой или вынимания клина при помощи съемной втулки либо легким постукиванием по напрягаемой арматуре.

10.7 После освобождения зажим/муфта должен(на) быть очищен(а) и убран(а) в чистую тару на профилактический осмотр для определения возможности повторного применения.

10.8 При профилактическом осмотре определяют фактическое состояние частей зажима/муфты. Особенно проверяют состояние корпуса, губок и клиньев. В клиньях и губках контролируют состояние зубьев. При наличии отколотых или выломанных зубьев, а также при величине ширины на вершине резьбы зуба более 0,3 мм клинья/губки должны быть заменены на новые. Также клинья или губки подлежат замене в случае наличия в них трещин и поломки.

При осмотре корпусов замене подлежат корпуса, в которых имеются сколы и заусенцы, мешающие свободному перемещению клиньев и при сильном повреждении поверхности, а также корпуса, в которых перемещаются губки/клинья, зажимы, при наличии борозд, выборок, люфтов и истирания поверхностей.

10.9 После всех процедур чистки и осмотра готовые зажимы/муфты и элементы зажимов смазывают в соответствии с рекомендациями изготовителя и укладывают в тару, исключающую их повреждение и попадание на зажимы/муфты и элементы зажимов пыли, брызг сварки и других загрязнений для дальнейшего использования.

10.10 Не допускается:

• работать с зажимами/муфтами без смазки губок и клина;
• попадание на зажим/муфту и элементы зажимов раскаленных брызг металла от сварки;
• проводить огневую резку напрягаемой арматуры на расстоянии ближе 6 см от торца зажима/ муфты;
• пытаться снять зажим/муфту при натянутой арматуре;
• проводить натяжение с навернутой на толкатель зажима съемной деталью.

11 Гарантии изготовителя

11.1 Изготовитель гарантирует соответствие зажимов, соединительных муфт и съемных деталей требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.

11.2 Гарантийный срок эксплуатации зажимов, соединительных муфт и съемных деталей — 12 мес со дня их ввода в эксплуатацию, но не более установленного ресурса и 18 мес со дня их поступления на предприятие-потребитель.

Приложение А (обязательное)

ИСПЫТАНИЯ ЗАЖИМОВ И МУФТ НА КОНТРОЛЬНУЮ НАГРУЗКУ

А.1 Испытательный стенд

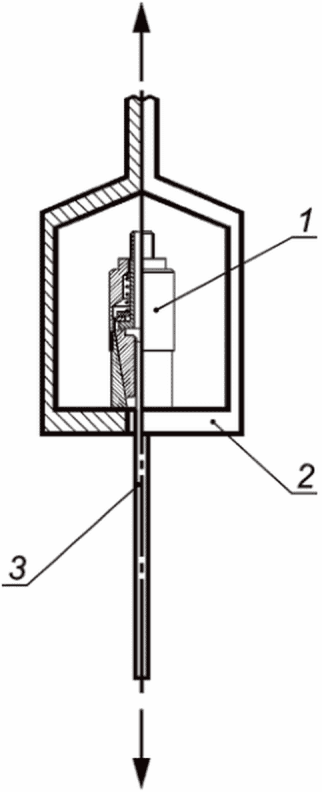

Испытания зажимов и муфт проводят на разрывной машине, оснащенной специальными захватами, чтобы нагрузка прикладывалась строго по продольной оси зажима/муфты в соответствии со схемами, приведенными на рисунке А.1.

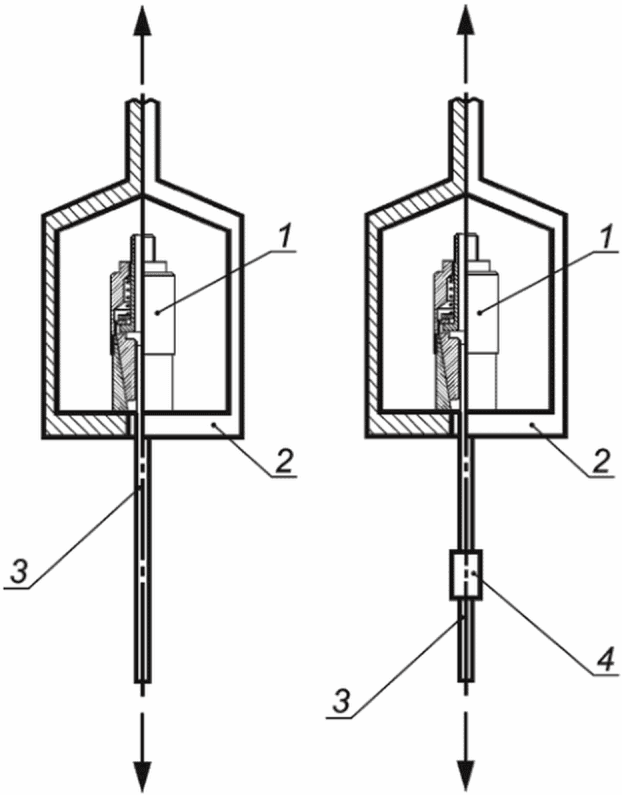

а) Испытания с закреплением арматуры одним концом в траверсе испытательной машины	б) Испытания с использованием приспособления с обеих сторон арматуры при невозможности закрепления арматуры в траверсе испытательной машины

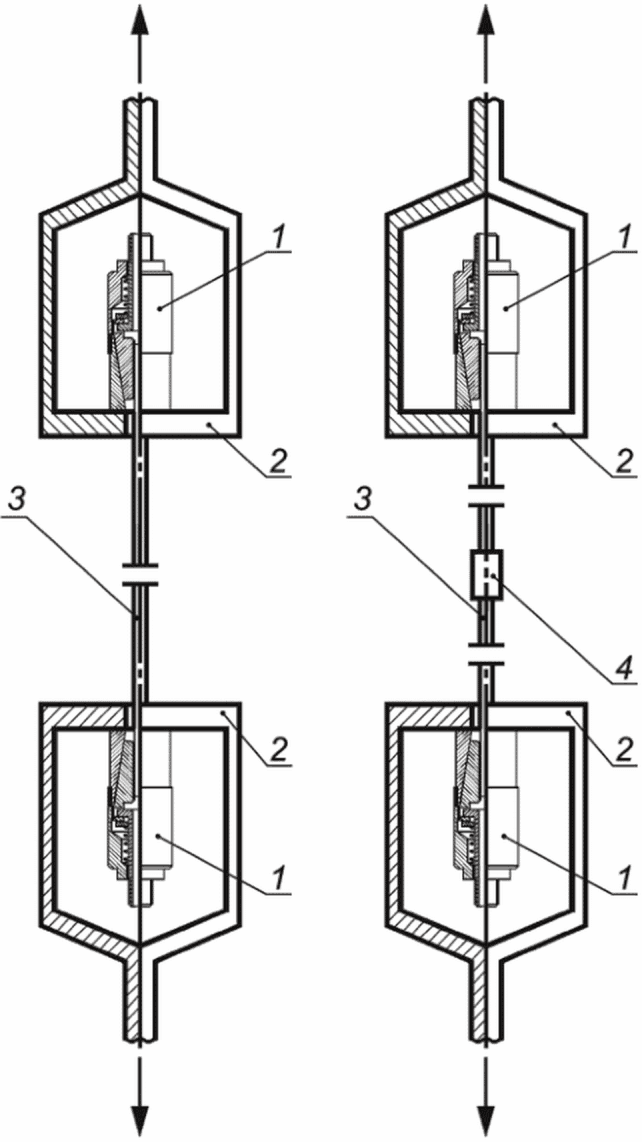

1 — зажим; 2 — приспособление для испытания; 3 — образец напрягаемой арматуры; 4 — муфта

Рисунок А.1 — Схема испытания зажимов и муфт на контрольную нагрузку

А.2 Подготовка образцов

А.2.1 Образец для испытаний состоит из зажимов или зажимов с муфтой с арматурой, проволокой или канатом соответствующего диаметра, на которую рассчитан(а) зажим или муфта. Арматура, проволока или канат должны быть в состоянии поставки и соответствовать требованиям настоящего стандарта, быть прямолинейными и без механических повреждений. На напрягаемой арматуре допускается налет ржавчины, который возможно удалить механическим путем при помощи ветоши.

А.2.2 Длина арматуры, проволоки или каната должна быть достаточной, чтобы обеспечить расстояние между зажимами и между зажимом и муфтой и не менее четырехкратной длины зажима или муфты.

А.3 Проведение испытаний

А.3.1 Испытания зажимов/муфт проводят в состоянии поставки.

А.3.2 Нагружение осуществляют плавно со скоростью не более 10 Н/мм2 (1 кгс/мм2) в секунду.

А.3.3 Образцы арматуры должны быть установлены в зажимы и муфты так, чтобы они перекрывались зубчатыми поверхностями губок/клина. При многократном испытании на одном образце арматуры участок образца, деформированный от воздействия зубчатых поверхностей губок зажима, следует переместить за пределы губок.

А.3.4 В закрытых зажимах исполнения 1, 2, 3 расстояние Sо между торцами корпуса зажима и губки до нагружения арматуры, введенной в зажимы, должно соответствовать значениям, указанным в таблице А.1.

Таблица А.1

Расстояние между торцами корпуса зажима и губки в закрытых зажимах исполнения 1, 2, 3

Б.2.1 Образец для испытаний состоит из зажима или муфты с напрягаемой арматурой, проволокой или канатом соответствующего диаметра, на которую рассчитан(а) зажим или муфта. Арматура, проволока или канат должны быть в состоянии поставки и соответствовать требованиям настоящего стандарта, быть прямолинейными и без механических повреждений. На арматуре допускается налет ржавчины, который возможно удалить механическим путем при помощи ветоши.

Б.2.2 Длина арматуры, проволоки или каната должна быть достаточной, чтобы обеспечить расстояние между зажимом или муфтой до точки приложения нагрузки не менее четырехкратной длины зажима или муфты.

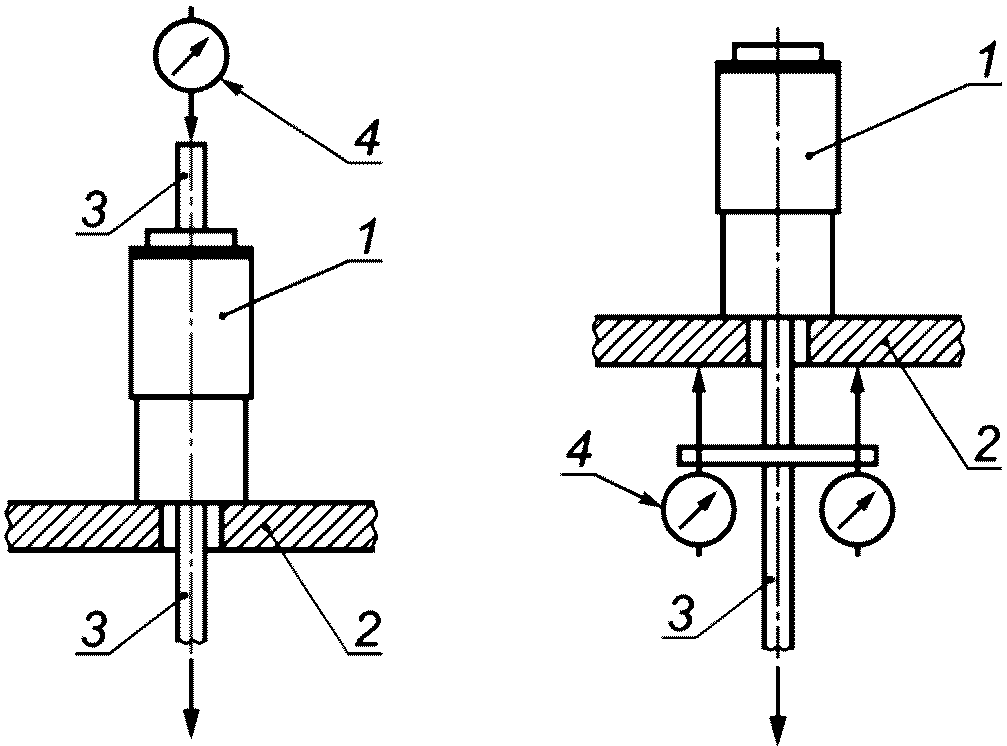

Б.3 Проведение испытаний

Б.4 Смещение напрягаемой арматуры после приложения контрольной нагрузки следует проводить измерительными приборами с точностью 0,01 мм. Положение измерительных приборов приведено на рисунке А.2 (приложение А).

Приложение В

РЕКОМЕНДУЕМЫЕ МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ
