ГОСТ 2255-71*. Государственный стандарт Союза ССР. Зенкеры насадные со вставными ножами из быстрорежущей стали. Конструкция и размеры
(введен в действие Постановлением Госстандарта СССР от 29.03.1971 № 614)
(ред. от 01.12.1980)
Внимание
Документ утратил силу на территории Российской Федерации с 01.07.2026 в связи с изданием Приказа Росстандарта от 01.12.2025 № 1611-ст. Взамен введен в действие ГОСТ Р 72136-2025. Документ утратил силу на территории Российской Федерации с 01.07.2026 в связи с изданием Приказа Росстандарта от 01.12.2025 № 1611-ст. Взамен введен в действие ГОСТ Р 72136-2025. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 10, 1984. Документ введен в действие с 01.07.1972. Взамен ГОСТ 2255-67, МН 717-63.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 2255-71*"]:::rst click n0 "https://bukva.ai/docs/standart-gost-2255-71" "ГОСТ 2255-71*. Государственный стандарт Союза ССР. Зенкеры насадные со вставными ножами из быстрорежущей стали. Конструкция и размеры (введен в действие Постановлением Госстандарта" n1["ГОСТ Р 72136-2025"]:::doc click n1 "https://bukva.ai/docs/standart-gost-r-72136-2025" "ГОСТ Р 72136-2025. Национальный стандарт Российской Федерации. Зенкеры насадные со вставными ножами из быстрорежущей стали. Основные размеры (утв. и введен в действие Приказом Росс" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 29 марта 1971 г. № 614
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗЕНКЕРЫ НАСАДНЫЕ СО ВСТАВНЫМИ НОЖАМИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ
High-speed steel inserted blade shell counterbores.
Design and dimensions
МН 717-63
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 марта 1971 г. № 614 срок введения установлен
1. Настоящий стандарт распространяется на зенкеры насадные со вставными ножами из быстрорежущей стали, предназначенные для предварительной (зенкер № 1) и окончательной обработки отверстий по H11 (зенкер № 2) в деталях из чугуна и стали.

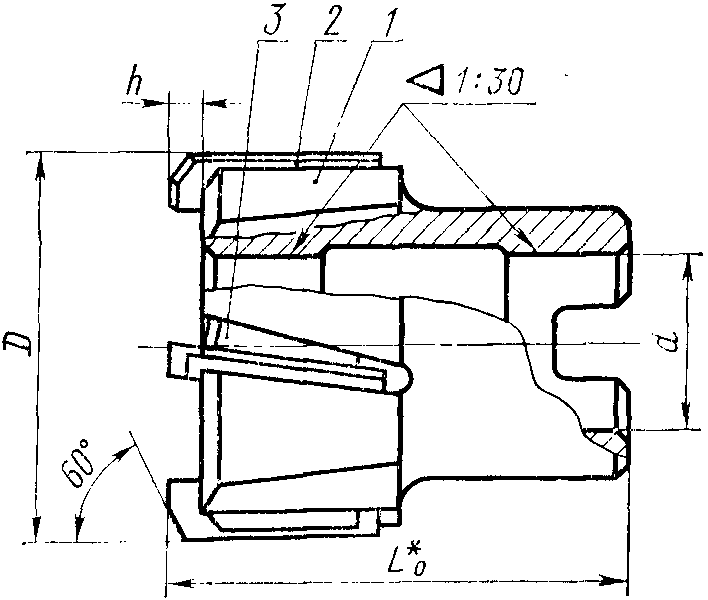

2. Основные размеры зенкеров должны соответствовать указанным на черт. 1 и в табл. 1.
1. Зенкеры по 1-му ряду диаметров являются предпочтительными для применения.
2. Зенкеры по 3-му ряду диаметров предназначены для обработки посадочных отверстий под шариковые и роликовые подшипники, изготовляемые по ГОСТ 3478-79.
Пример условного обозначения насадного зенкера № 1 диаметром D = 50 мм с ножами из стали марки Р9К5:
Зенкер 2321-2038 № 1 Р9К5 ГОСТ 2255-71

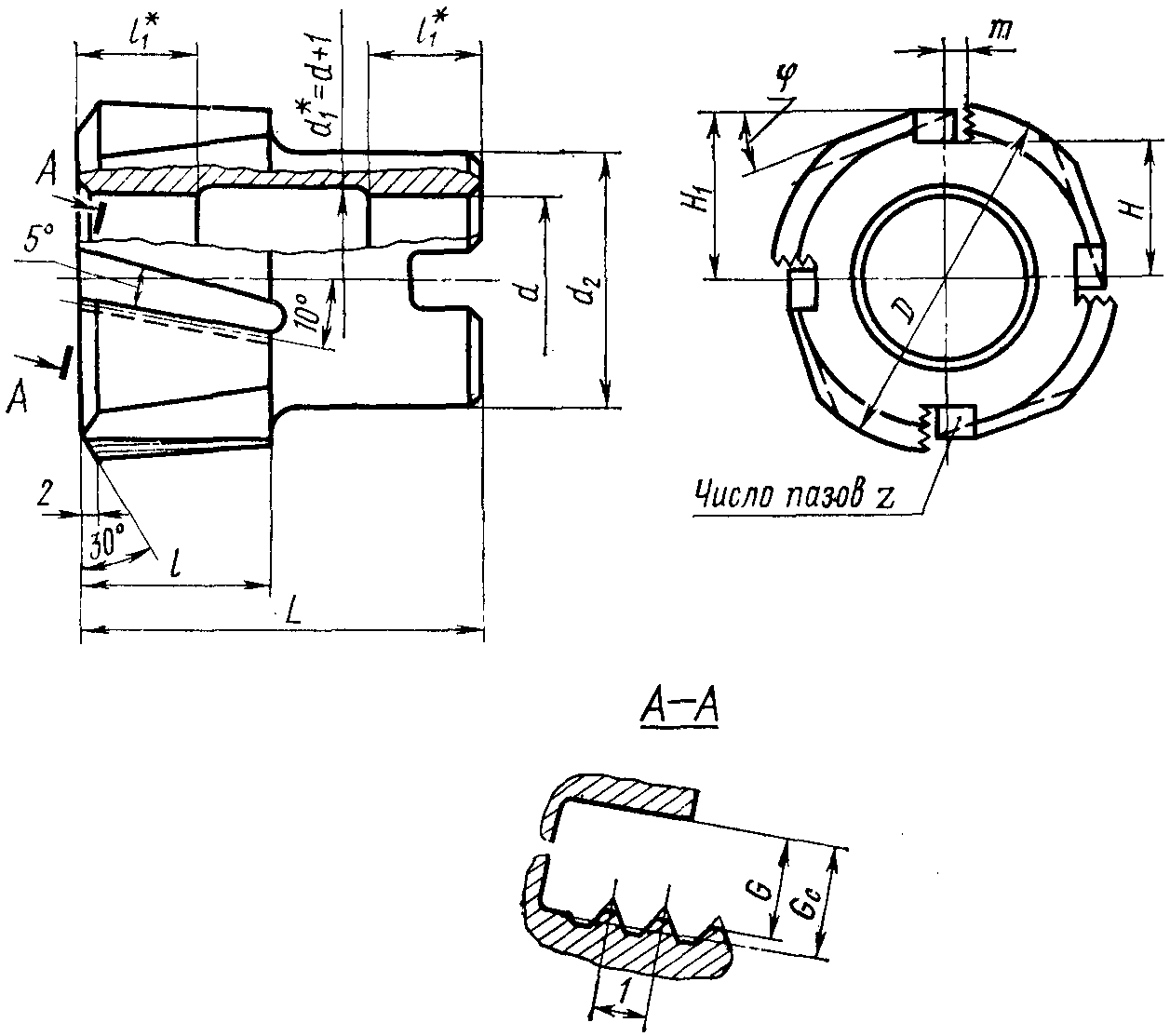

3. Конструкция и основные размеры корпусов (дет. 1) зенкеров должны соответствовать указанным на черт. 2 и в табл. 2.
4. Размеры шпоночных пазов — по ГОСТ 9472-70.
5. Размеры рифлений — по ГОСТ 2568-71.
6. Элементы конструкции и геометрические параметры зенкеров указаны в приложении.
Примечание. Величины радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.
Пример условного обозначения корпуса зенкера D = 48 мм и L = 55 мм:
Рекомендуемое
ЭЛЕМЕНТЫ, КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ЗЕНКЕРОВ
НАСАДНЫХ СО ВСТАВНЫМИ НОЖАМИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ

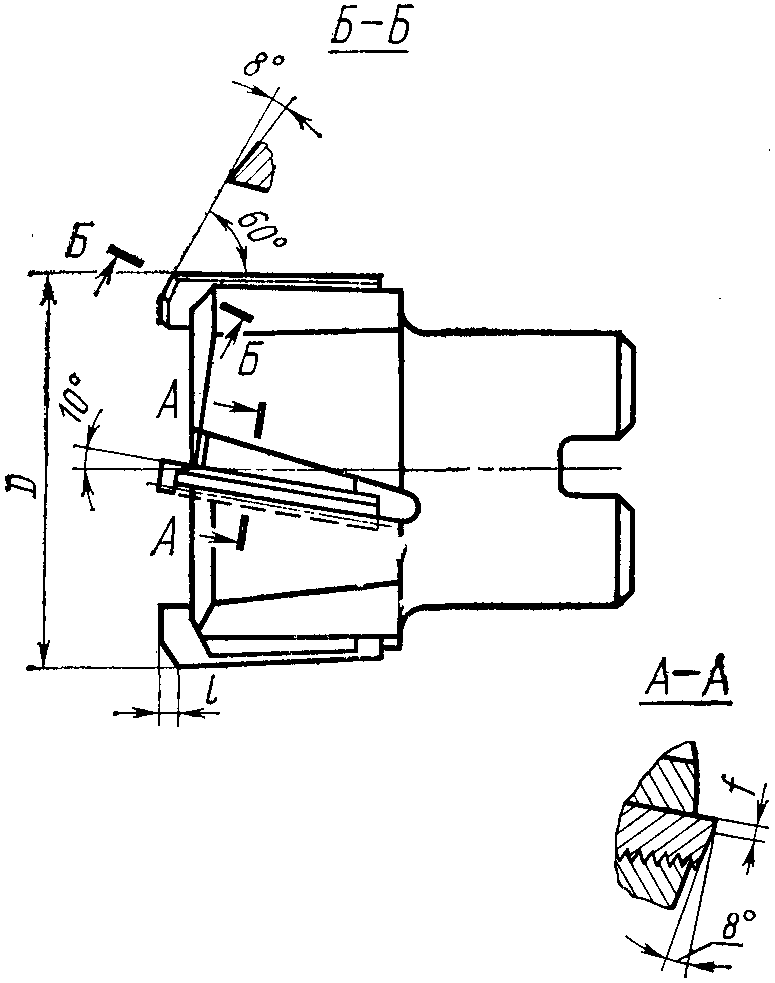

1. Элементы конструкции и геометрические параметры зенкеров указаны на чертеже и в таблице.
| D | l | f | D | l | f |
| 50 | 2,3 | 1,5 | 70 | 3,5 | 2 |
| 52 | 2 | 72 | |||
| 55 | 75 | ||||
| 58 | 2,8 | 78 | |||
| 60 | 80 | ||||
| 62 | 85 | ||||
| 63 | 3,5 | 90 | |||
| 65 | 95 | ||||
| 68 | 100 |
| УДК 621.951.47.027.4:006.354 |
|---|
