ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВОРОТКИ ДЛЯ КРУГЛЫХ ПЛАШЕК ДИАМЕТРАМИ ОТ 15 ДО 90 ММ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Stocks for round dies diameters from 25 to 90 mm.

Types and basic dimensions

ГОСТ 22395-77

Группа Г24

Взамен МН 523-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1977 г. № 663 срок действия установлен

с 1 января 1979 года
до 1 января 1984 года

1. Настоящий стандарт распространяется на воротки для круглых плашек типа 3 по ГОСТ 9740-71 с наружными диаметрами от 25 до 90 мм.

2. Воротки должны изготовляться типов:

1 — одногнездные;

2 — двухгнездные.

3. Каждый тип воротков должен изготовляться в исполнениях:

1 — без подкладных колец;

2 — с подкладными кольцами.

4. Основные размеры воротков типа 1 исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1, а типа 1 исполнения 2 — на черт. 2 и в табл. 2.

Тип 1

Исполнение 1

рис. 1

1 — корпус (кол. 1); 2 — ручка (кол. 2);
3 — винт (кол. 1); 4 — винт по ГОСТ 1476-75 (кол. 4)

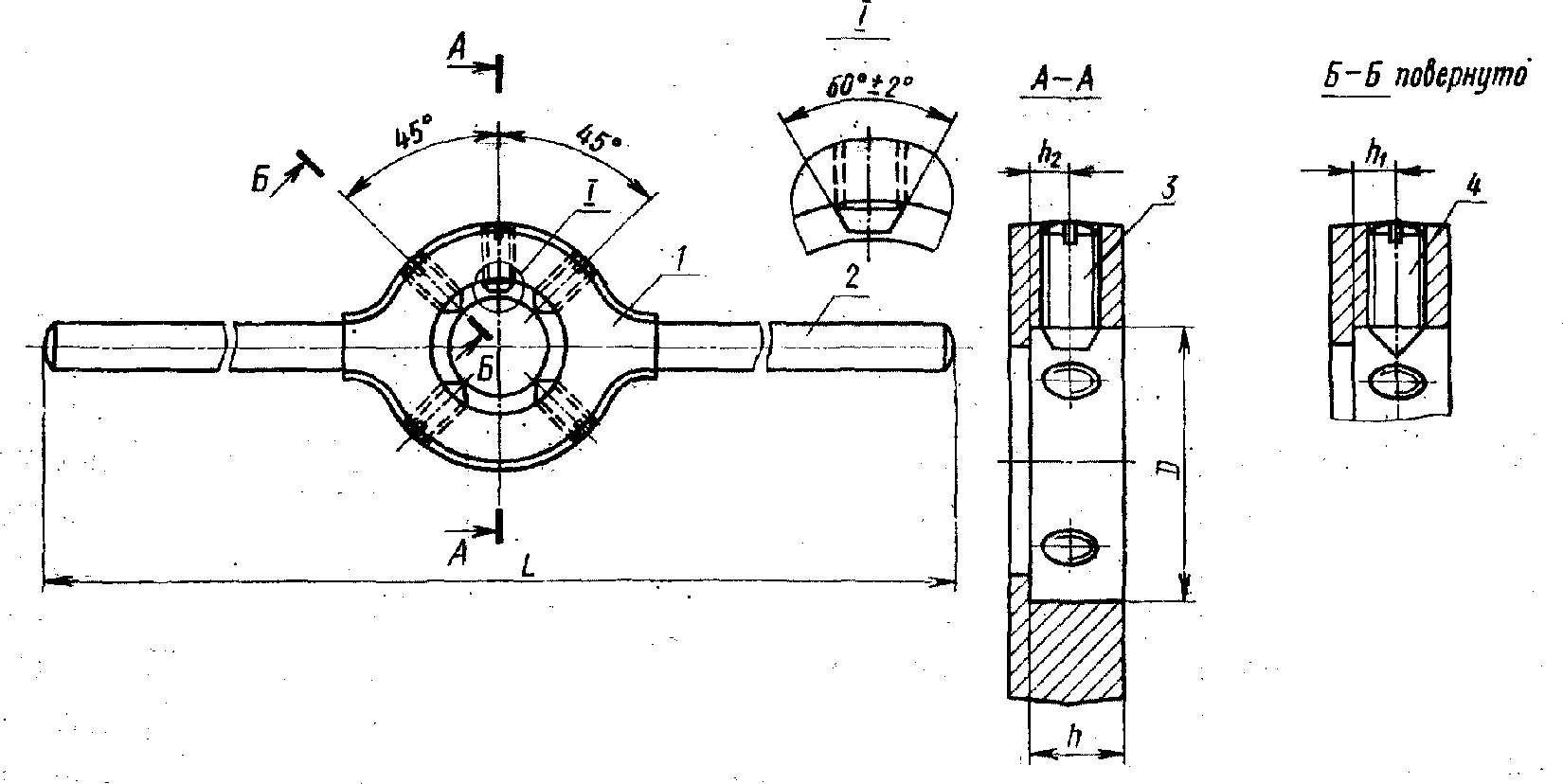

Черт. 1

Таблица 1

мм

Обозначение воротка

Применяемость

D (пред. откл. H11)	h (пред. откл. H15)	h₁ (пред. откл. +/- 0,1)	h₂ (пред. откл. \pm \frac{IT15}{2} )	L (пред. откл. \pm \frac{IT17}{2} )	Размеры плашек по ГОСТ 9740-71 D x H	Номинальный диаметр метрической резьбы по ГОСТ 9150-59, нарезаемой плашкой	6910-0161
	25	8,5	4,0	4,0	250	25 x 9	От 7 до 9	6010-0162
30	10,0	5,0	5,0	300	30 x 11	От 10 до 11	6910-0163
38	13,0	6,5	6,5	380	38 x 14	От 12 до 15	6910-0164
45	17,0	8,5	8,5	480	45 x 18	От 16 до 20	6910-0165
55	20,0	10,5	10,5	580	55 x 22	От 22 до 26	6910-0166
65	23,0	12,0	12,0	680	65 x 25	От 27 до 36	6910-0167
75	28,0	14,5	14,5	780	75 x 30	От 38 до 42	6910-0168
90	34,0	17,5	17,5	900	90 x 36	От 45 до 52		Пример условного обозначения воротка размером D = 55 мм:

Вороток 6910-0165 ГОСТ 22395-77

Тип 1

Исполнение 2

рис. 2

1 — корпус (кол. 1); 2 — ручка (кол. 2);
3 — винт (кол. 1); 4 — кольцо подкладное (кол. 1);
5 — винт по ГОСТ 1476-75 (кол. 4)

Черт. 2

Таблица 2

Размеры в мм

Обозначение воротка	Применяемость	D (пред. откл. H11)	h		h₁ (пред. откл. H15)	h2 (пред. откл. +0,2 -0,1)	h3 (пред. откл. \pm \frac{IT15}{2} )	L (пред. откл. \pm \frac{IT17}{2} )
Обозначение воротка	Применяемость	D (пред. откл. H11)	Номин.	Пред. откл.	h₁ (пред. откл. H15)	h2 (пред. откл. +0,2 -0,1)	h3 (пред. откл. \pm \frac{IT15}{2} )	L (пред. откл. \pm \frac{IT17}{2} )
6910-0169		25	8,0	+0,18 -0,50	8,5	3,0	4,0	250
6910-0171		30	9,0	+0,30 -0,50	10,0	3,5	5,0	300
6910-0172		38	11,5	+0,30 -0,50	13,0	4,5	6,5	380
6910-0173		45	13,5	+0,30 -0,50	17,0	4,5	8,5	480
6910-0174		45	15,5	+0,30 -0,50	17,0	6,5	8,5	480
6910-0175		55	15,5	+0,24 -0,50	20,0	5,5	10,5	580
6910-0176		55	17,5	+0,24 -0,50	20,0	7,5	10,5	580
6910-0177		65	18,0	+0,44 -0,50	23,0	6,5	12,0	680
6910-0178		65	20,0	+0,44 -0,50	23,0	8,5	12,0	680
6910-0179		75	21,5	+0,44 -0,50	28,0	7,5	14,5	780
6910-0181		75	23,5	+0,44 -0,50	28,0	9,5	14,5	780
6910-0182		90	25,5	+0,60 -0,50	34,0	8,5	17,5	900
6910-0183		90	27,5	+0,60 -0,50	34,0	10,5	17,5	900

Продолжение

Размеры в мм

Обозначение воротка

Размеры плашек по ГОСТ 9740-71 D x H

Номинальный диаметр резьбы, нарезаемой плашкой	Поз. 4.	Кольцо		Кол. 1 Резьба метрическая по ГОСТ 9150-59 Резьба трубная цилиндрическая по ГОСТ 6351-73, дюймы
Номинальный диаметр резьбы, нарезаемой плашкой	Поз. 4.	Обозначение	6910-0169	25 x 7
От 7 до 9	-	6910-0169/004	6910-0171	30 x 8
От 10 до 11	1/8	6910-0171/004	6910-0172	38 x 10
От 12 до 15	1/4	6910-0172/004	6910-0173	45 x 10
-	6910-0173/004		6910-0174	45 x 14
От 3/8 до 1/2	6910-0174/004		6910-0175	55 x 12
От 16 до 20	-	6910-0175/004	6910-0176	55 x 16
От 5/8 до 3/4	6910-0176/004	6910-0175/004	6910-0177	65 x 14
От 22 до 26	-	6910-0177/004	6910-0178	65 x 18
От 7/8 до 1	6910-0178/004	6910-0177/004	6910-0179	75 x 16
От 27 до 36	-	6910-0179/004	6910-0181	75 x 20
От 1 1/8 до 1 1/4	6910-0181/004	6910-0179/004	6910-0182	90 x 18
От 38 до 42	-	6910-0182/004	6910-0183	90 x 22
От 45 до 52	От 1 3/8 до 1 1/2	6910-0183/004		Пример условного обозначения воротка размерами D = 55 мм, h = 15,5 мм:

Вороток 6910-0175 ГОСТ 22395-77

5. Основные размеры воротков типа 2 исполнения 1 должны соответствовать указанным на черт. 3 и в табл. 3, а типа 2 исполнения 2 — на черт. 4 и в табл. 4.

Тип 2

Исполнение 1

1 — корпус (кол. 1); 2 — ручка (кол. 2); 3 — винт (кол. 1); 4 — винт (кол. 1); 5 — винт по ГОСТ 1476-75 (кол. 4); 6 — винт по ГОСТ 1476-75 (кол. 4)

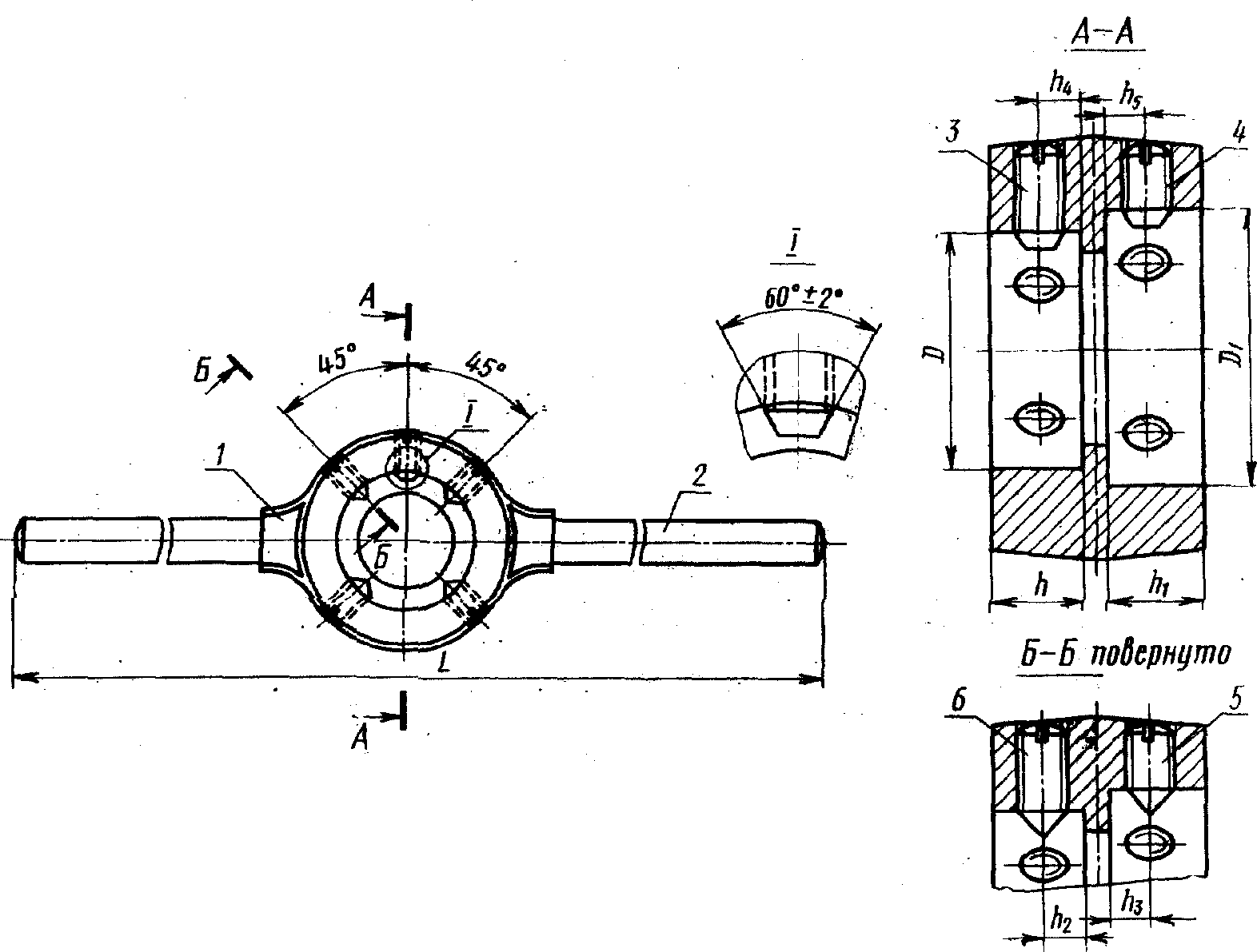

Черт. 3

Таблица 3

мм

Обозначение воротка

Применяемость

D	D1	h	h1	h2	h3	h4	h5	L (пред. откл. \pm \frac{IT17}{2} )	Размеры плашек по ГОСТ 9740-71 D x H	Номинальный диаметр метрической резьбы по ГОСТ 9150-59, нарезаемой плашкой	Пред. откл. H11	Пред. откл. H15
D	D1	Пред. откл. +/- 0,1		Пред. откл. \pm \frac{IT15}{2}		6910-0184					Пред. откл. H11	Пред. откл. H15
25	30	8,5	10	4,0	5,0	4,0	5,0	300	25 x 9	--------	30 x 11 От 7 до 11 6910-0185
30	38	10,0	13	5,0	6,5	5,0	6,5	380	30 x 11	---------	38 x 14 От 10 до 15 6910-0186
38	45	13,0	17	6,5	8,5	6,5	8,5	480	38 x 14	---------	45 x 18 От 12 до 20 6910-0187
45	55	17,0	20	8,5	10,5	8,5	10,5	580	45 x 18	---------	55 x 22 От 16 до 26 6910-0188
55	65	20,0	23	10,5	12,5	10,5	12,5	680	55 x 22	---------	65 x 25 От 22 до 36	Пример условного обозначения воротка размерами D = 30 мм, D₁ = 38 мм:

Вороток 6910-0185 ГОСТ 22395-77

Тип 2

Исполнение 2

рис. 4

1 — корпус (кол. 1); 2 — ручка (кол. 2); 3 — винт (кол. 1);
4 — винт (кол. 1); 5 — кольцо подкладное (кол. 1);
6 — кольцо подкладное (кол. 1); 7 — винт по ГОСТ 1476-75
(кол. 4); 8 — винт по ГОСТ 1476-75 (кол. 4)

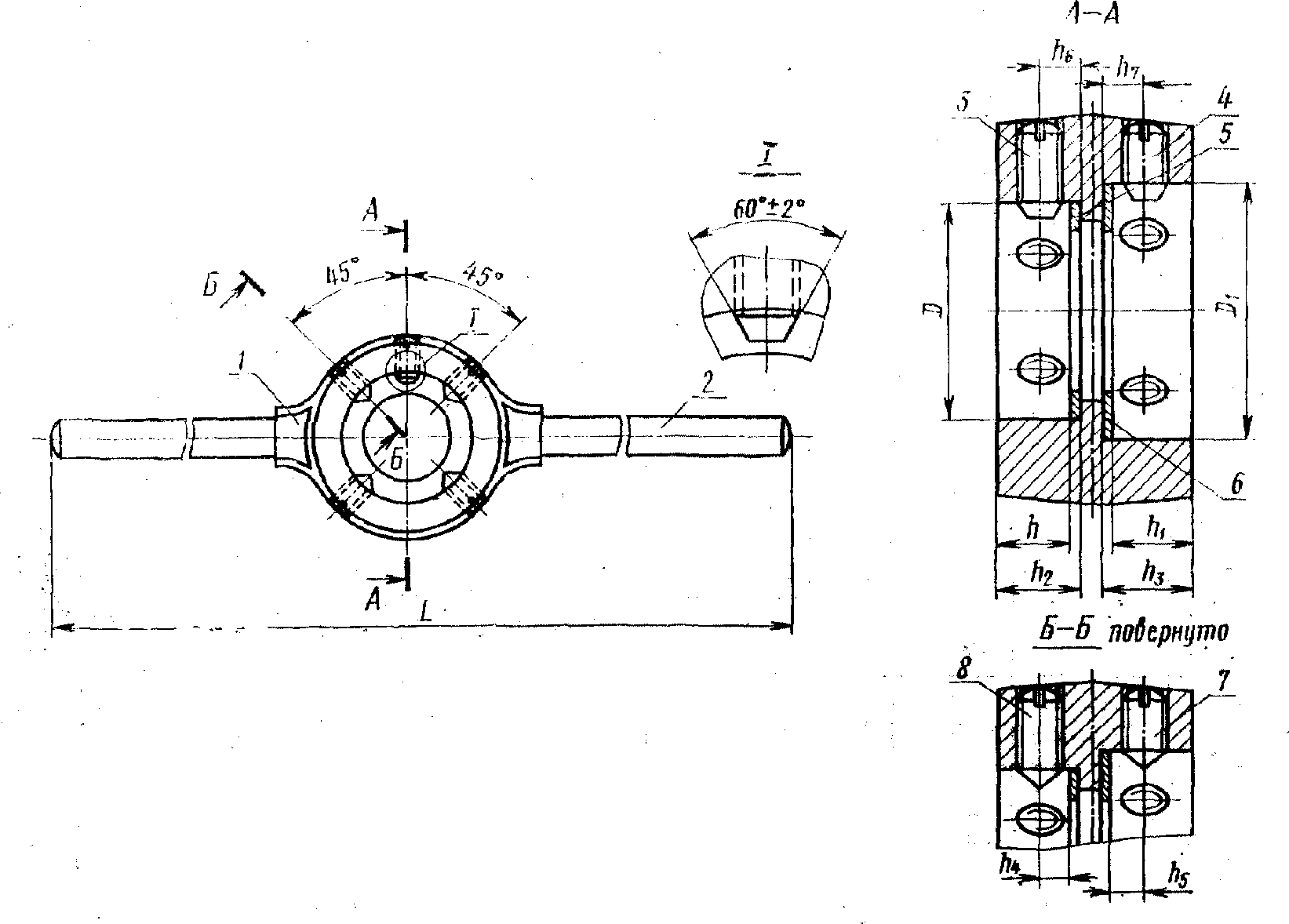

Черт. 4

Таблица 4

Размеры в мм

Обозначение воротков	Применяемость	D	D₁	h		h1		h2	h3	h4	h5	h6	h7	L (пред. откл. \pm \frac{IT17}{2} )
		Пред. откл. H11		Номин.	Пред. откл.	Номин.	Пред. откл.	Пред. откл. H15		Пред. откл. +0,2 -0,1		Пред. откл. \pm \frac{IT15}{2}
6910-0189		25	30	8,0	+0,18 -0,50	8,0	+0,30 -0,50	8,5	10	3,0	3,5	4,0	5,0	300
6910-0191		30	38	9,0	+0,30 -0,50	11,5		10,0	13	3,5	4,5	5,0	6,5	380
6910-0192		38	45	11,5		13,5		13,0	17	4,5		6,5	8,5	480
6910-0193						15,5					6,5
6910-0194		45	55	13,5			+0,24 -0,50	17,0	20		5,5	8,5	10,5	580
6910-0195				15,5		17,5				6,5	7,5
6910-0196		55	65		+0,24 -0,50	18,0	+0,44 -0,50	20,0	23	5,5	6,5	10,5	12,0	680
6910-0197				17,5		20,0				7,5	8,5

Продолжение

Размеры в мм

Обозначение воротков

Размеры плашек по ГОСТ 9740-71 D x H

Номинальный диаметр резьбы, нарезаемой плашкой	Поз. 5	Кольцо		Кол. 1 Поз. 6 Кольцо	Кол. 1 Резьба метрическая по ГОСТ 9150-59 Резьба трубная цилиндрическая по ГОСТ 6357-73, дюймы
		Обозначения	6910-0189	Кол. 1 Поз. 6 Кольцо
		Обозначения	6910-0189	25 x 7
--------	30 x 8 От 7 до 11 1/8	6910-0169/004	6910-0189/006	6910-0191	30 x 8
--------	38 x 10 От 10 до 15 От 1/8 до 1/4	6910-0171/004	6910-0191/006	6910-0192	38 x 10
---------	45 x 10 От 12 до 20 1/4	6910-0172/004	6910-0192/006	6910-0193	38 x 10
---------	45 x 14 От 1/4 до 1/2 6910-0172/004	6910-0172/004	6910-0193/006	6910-0194	45 x 10
---------	55 x 12 От 16 до 26 -	6910-0173/004	6910-0194/006	6910-0195	45 x 14
---------	55 x 16 От 3/8 до 3/4 6910-0174/004	6910-0173/004	6910-0195/006	6910-0196	55 x 12
---------	65 x 14 От 22 до 36 -	6910-0175/004	6910-0196/006	6910-0197	55 x 16
---------	65 x 18 От 22 до 36 От 5/8 до 1	6910-0176/004	6910-0197/006		Пример условного обозначения воротка размерами D = 38 мм, h = 11,5 мм, D₁ = 45 мм, h₁ = 13,5 мм:

Вороток 6910-0192 ГОСТ 22395-77

6. Основные размеры подкладных колец к вороткам типов 1 и 2 исполнения 2 должны соответствовать указанным на черт. 5 и в табл. 5.

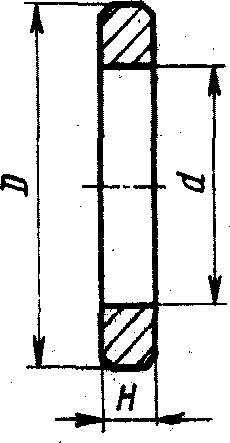

Черт. 5

Таблица 5

мм

Обозначение кольца	D (пред. откл. h12)	d (пред. откл. H15)	H (пред. откл. -0,1)
6910-0169/004	25	18	1,0
6910-0171/004	30	22	1,5
6910-0172/004	38	28	2,0
6910-0173/004	45	36	4,0
6910-0174/004	45	36	2,0
6910-0175/004	55	44	5,0
6910-0176/004	55	44	3,0
6910-0177/004	65	54	5,5
6910-0178/004	65	54	3,5
6910-0179/004	75	64	7,0
6910-0181/004	75	64	5,0
6910-0182/004	90	74	9,0
6910-0183/004	90	74	7,0
6910-0189/006	30	18	1,5
6910-0191/006	38	22	2,0
6910-0192/006	45	28	4,0
6910-0193/006	45	28	2,0
6910-0194/006	55	36	5,0
6910-0195/006	55	36	3,0
6910-0196/006	65	44	5,5
6910-0197/006	65	44	3,5

Пример условного обозначения подкладного кольца размерами D = 30 мм, d = 22 мм, H = 1,5 мм:

Кольцо подкладное 6910-0171/004 ГОСТ 22395-77

7. Конструктивные размеры деталей воротков указаны в рекомендуемом приложении.

8. Предельные отклонения размеров установлены по СТ СЭВ 144-75 и СТ СЭВ 145-75.

9. Поля допусков резьбы — по ГОСТ 16093-70.

Приложение
Рекомендуемое

КОНСТРУКТИВНЫЕ РАЗМЕРЫ ВОРОТКОВ И ДЕТАЛЕЙ К НИМ

Вороток типа 1
(черт. 1, табл. 1)

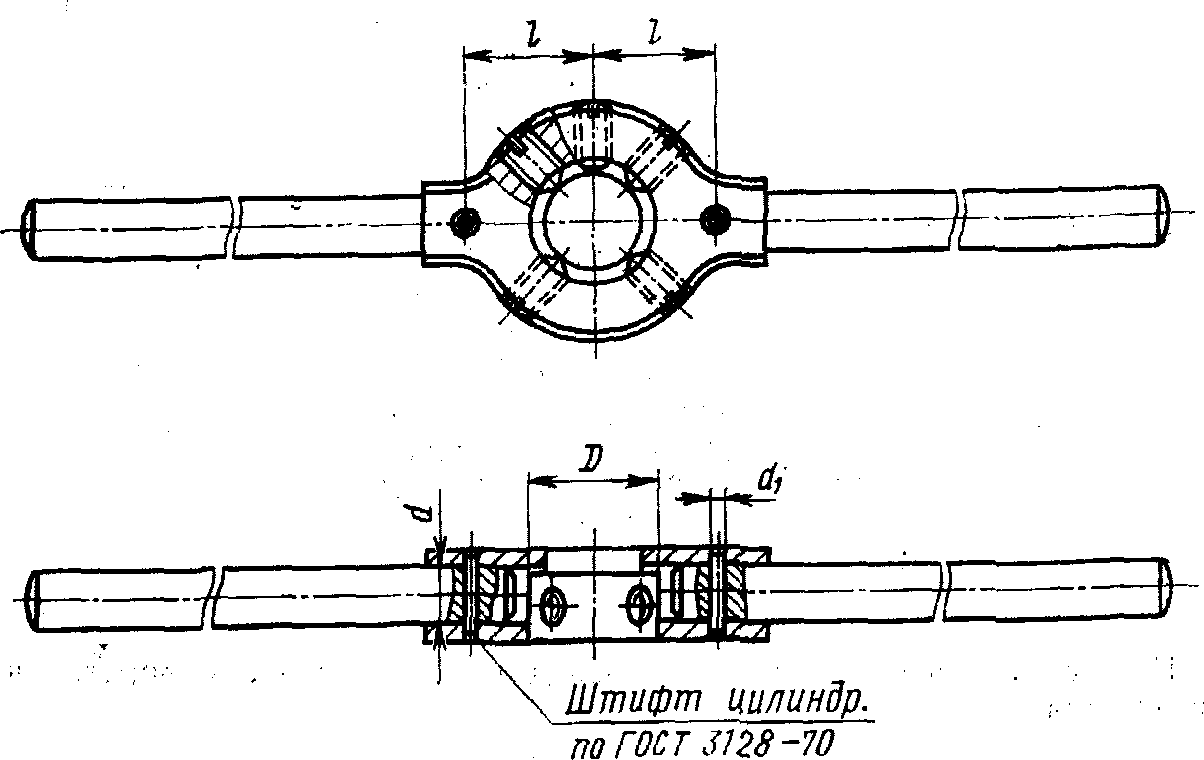

рис. 6

Примечание. Способ соединения ручек с корпусом воротка не регламентируется.

Черт. 1

Таблица 1

мм

D	d (пред. откл. \frac{H7}{j6} )	d₁ (пред. откл. \frac{H7}{k6} )	l (пред. откл. \pm \frac{IT17}{2} )
25	6	2	20
30	8		25
38	10		30
45	12	3	35
55	12		40
65	16		48
75	18	4	55
90	20	4	65

Вороток типа 2
(черт. 2, табл. 2)

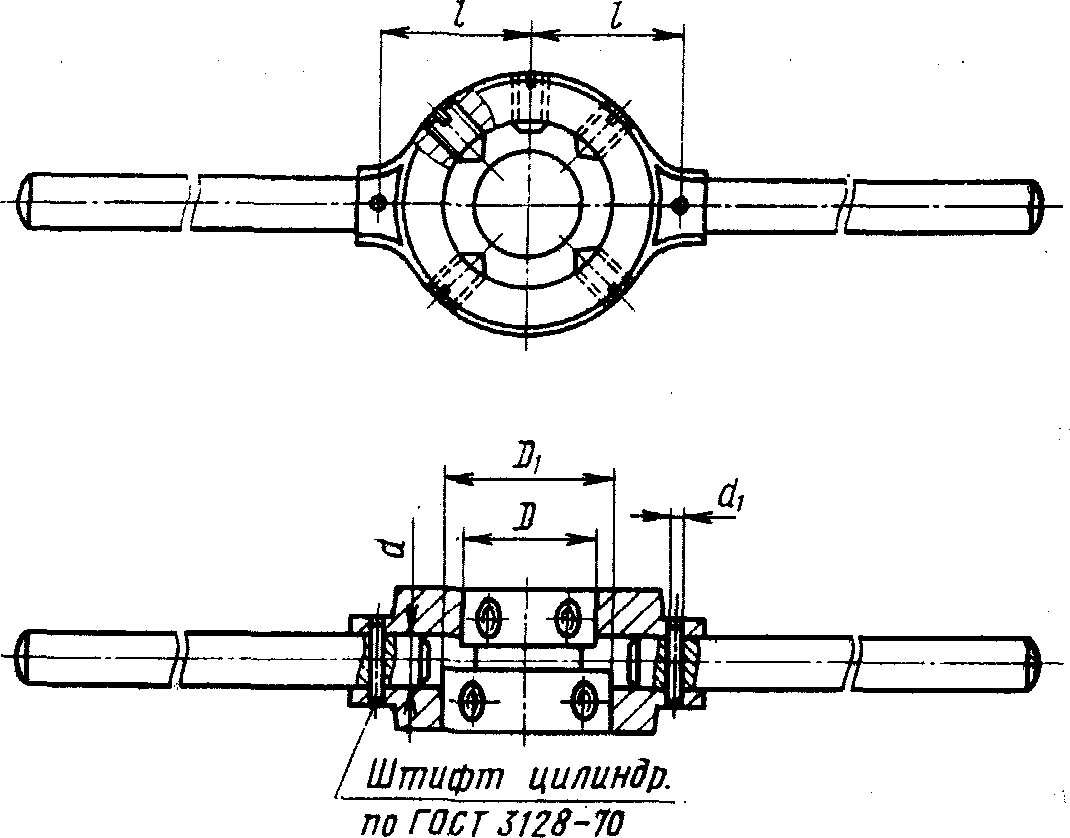

рис. 7

Примечание. Способ соединения ручек с корпусом воротка не регламентируется.

Черт. 2

Таблица 2

мм

D	D₁	d (пред. откл. \frac{H7}{j6} )	d₁ (пред. откл. \frac{H7}{k6} )	l (пред. откл. \pm \frac{IT17}{2} )
25	30	8	2	25
30	38	10	2	30
38	45	12	3	35
45	55	12		40
55	65	16		48

Корпус к воротку типа 1 (поз. 1)
(черт. 3, табл. 3)

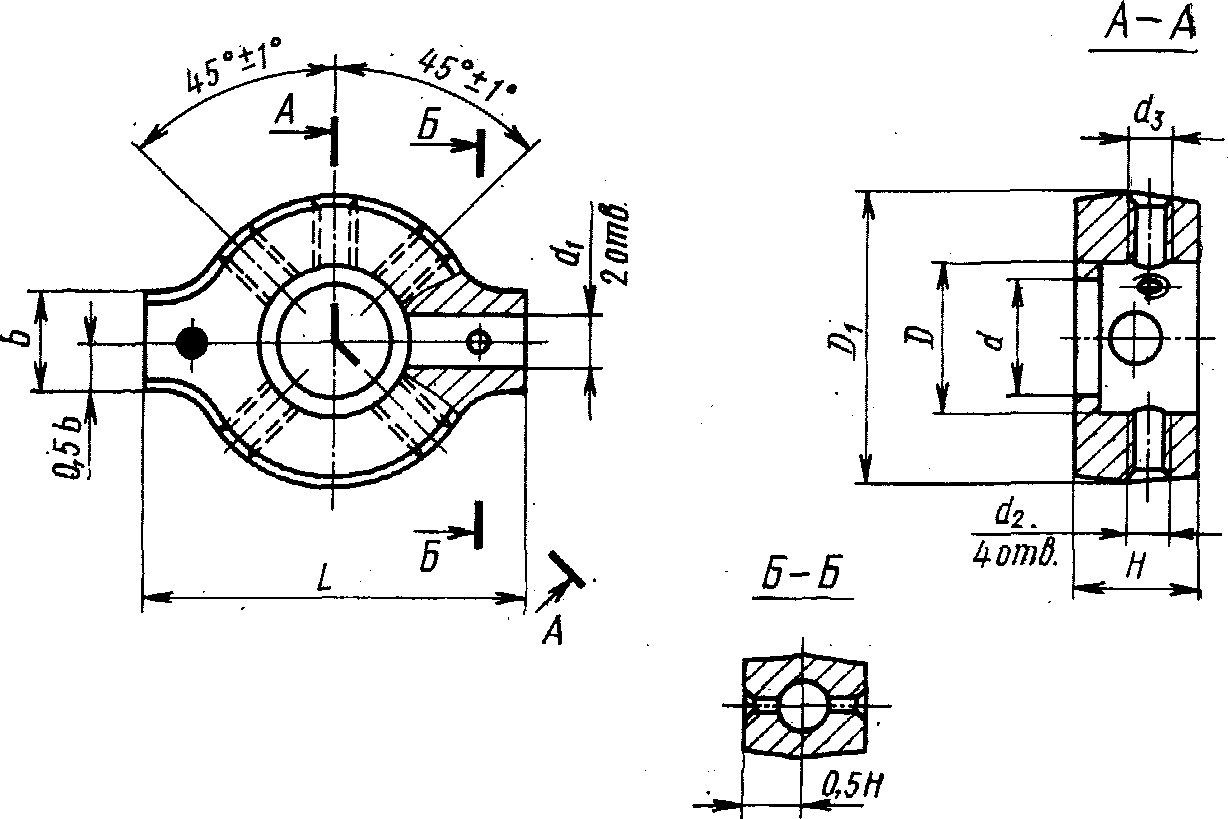

рис. 8

Черт. 3

Таблица 3

мм

D	D1	H	b	d (пред. откл. H16)	d1 (пред. откл. H7)	d2	d3	L (пред. откл. \pm \frac{IT17}{2}
D	Пред. откл. h16			d (пред. откл. H16)	d1 (пред. откл. H7)	Пред. откл. 7H		L (пред. откл. \pm \frac{IT17}{2}
25	40	12	12	20	8	М6	М6	50
30	45	14	14	25	8	М6	М6	60
38	60	17	16	32	10	М8	М8	70
45	70	22	20	40	12	М8	М8	85
55	85	24	20	48	12	М10	М10	95
65	95	27	24	58	16		М10	115
75	105	32	26	68	18		М12	130
90	120	38	30	78	20		М12	155

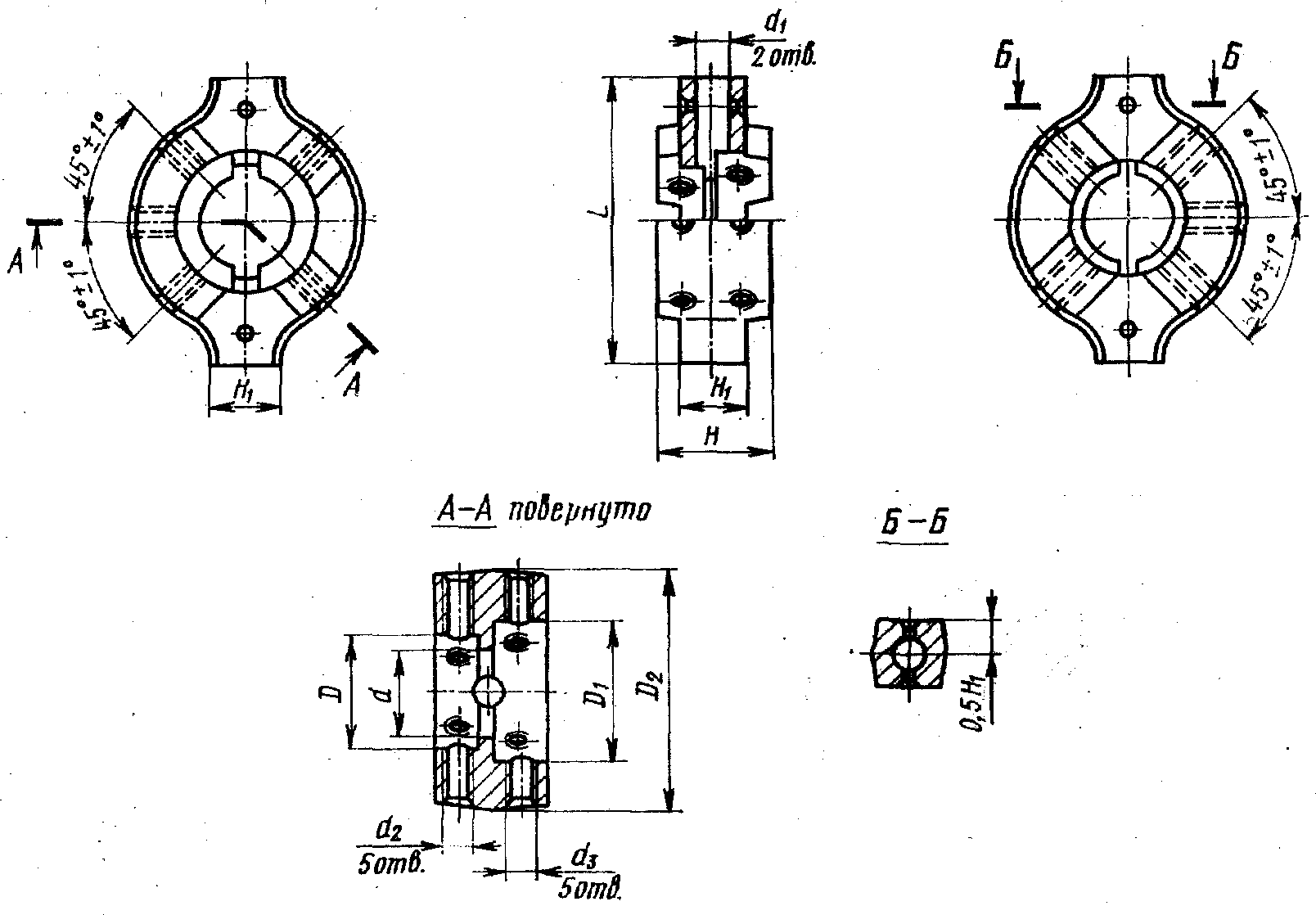

Корпус к воротку типа 2 (поз. 1)
(черт. 4, табл. 4)

рис. 9

Черт. 4

Таблица 4

мм

D	D1	D2	H	H1	d (пред. откл. H16)	d1 (пред. откл. H7)	d2	d3	L (пред. откл. \pm \frac{IT17}{2} )
		Пред. откл. h16					d2	d3
		Пред. откл. h16					Пред. откл. по 7H
25	30	45	22	14	20	8	М6	М6	60
30	38	60	27	16	25	10	М6	М8	70
38	45	70	35	20	32	12	М8	М8	85
45	55	85	40	20	40	12	М8	М10	95
55	65	95	48	24	48	16	М10	М10	115

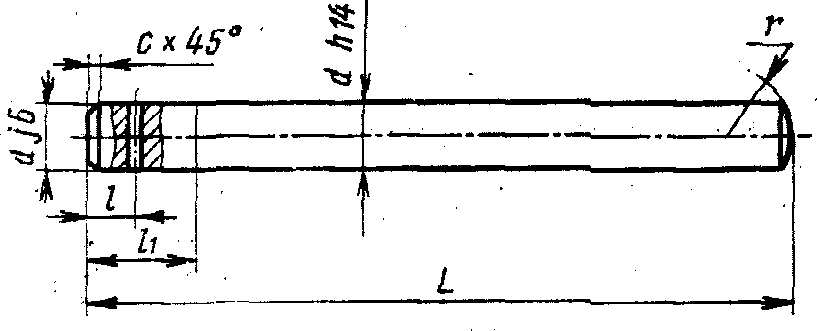

Ручка к вороткам типа 1 и 2 (поз. 2)
(черт. 5, табл. 5)

рис. 10

Черт. 5

Таблица 5

мм

Тип воротка			d	L (пред. откл. \pm \frac{IT17}{2} )	l	l1 (пред. откл. +/- 0,2)	r (пред. откл. \pm \frac{IT15}{2} )
1	2
D	D	D1
25	-	-	8	110	5	15	8
30	25	30	8	133	8	15
38	30	38	10	170	10	20	10
45	38	45	12	215			12
55	45	55	12	260			12
65	55	65	16	304	12	25	16
75	-	-	18	350	15	30	18
90	-	-	20	403	18	35	20

Винты к вороткам типа 1 (поз. 3) и типа 2 (поз. 3 и 4) <*>
(черт. 6, табл. 6)

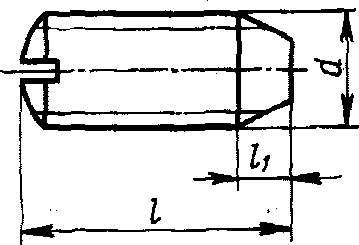

рис. 11

Черт. 6

<*> Заготовки винтов — по ГОСТ 1476-75.

Таблица 6

мм

Тип воротка			d (пред. откл. \epsilon g )	l (пред. откл. +/- 0,8)	l1 (пред. откл. +/- 0,2)
1	2
D	D	D1
25	-		М6	10	2,5
30	-	-		10
-	25	30		12
-	30	38		16
38	-	-	М8	12	3,5
45	-	-		14
-	30	38		12
-	38	45		14
-	38	45		18
-	45	55		22
55	-	-	М10	16	4,0
65	-	-		16
75	-	-		18
-	45	55		16
-	55	65		22
-	55	65		16
90	-	-	М12	18
