ГОСТ 22090.1-93 (ИСО 3823-1-86). Межгосударственный стандарт. Инструменты стоматологические вращающиеся. Часть 1. Боры стальные и твердосплавные

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ 22090.1-93Действующий акт

(введен в действие Постановлением Госстандарта России от 02.06.1994 № 160)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1995 года. Взамен ГОСТ 22090-89.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 22090-89"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-33342-2015" "ГОСТ 22090-89. Межгосударственный стандарт. Боры зубоврачебные. Общие технические требования и методы испытаний"
  n1["ГОСТ 22090.1-93"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-22090-1-93" "ГОСТ 22090.1-93. Межгосударственный стандарт. Инструменты стоматологические вращающиеся. Часть 1. Боры стальные и твердосплавные (введен в действие Постановлением Госстандарта Росс"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Постановлением Комитета
Российской Федерации

по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИНСТРУМЕНТЫ СТОМАТОЛОГИЧЕСКИЕ ВРАЩАЮЩИЕСЯ

ЧАСТЬ 1

БОРЫ СТАЛЬНЫЕ И ТВЕРДОСПЛАВНЫЕ

Dental rotary instruments. Part 1. Steel and carbide burs

ГОСТ 22090.1-93

(ИСО 3823-1-86)

Группа Р21

ОКП 94 3370

Дата введения 1 января 1995 года

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства Наименование национального органа стандартизации
Республика Беларусь Белстандарт
Кыргызская Республика Кыргызстандарт
Республика Молдова Госдепартамент Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Туркменглавгосинспекция

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 22090.1-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВЗАМЕН ГОСТ 22090-89

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение отечественного НТД, на который дана ссылкаОбозначение соответствующего международного стандартаНомер пункта, раздела, приложения
ГОСТ 8.064-79
5.7 приложенияГОСТ 9.306-85
5.1 приложенияГОСТ 2789-73
5.8 приложенияГОСТ 19126-79
1 приложенияГОСТ 26634-91ИСО 1797-85
2; 6; 7;
ГОСТ Р 50349-92
ИСО 2157-842ГОСТ Р 50350.1-92
ИСО 6360-1-85Введение; 2ГОСТ Р 50350.2-92
ИСО 6360-2-85
Введение; 2
ГОСТ Р 50352-92ИСО 8325-852; 6; 7; 8; 9
Настоящий стандарт входит в серию стандартов на стоматологические вращающиеся инструменты, состоящую из двух частей.
Часть 1. Стальные и твердосплавные боры.Часть 2. Стальные и твердосплавные боры для окончательной обработки (финиры).Размеры и другие требования, устанавливаемые для стальных и твердосплавных боров, обеспечивают взаимозаменяемость инструментов.
Обозначение для идентификации стоматологических вращающихся инструментов всех типов — по ГОСТ Р 50350.1; ГОСТ Р 50350.2.Требования настоящего стандарта являются обязательными.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ <*>

<*> См. приложение 1.

Настоящий стандарт устанавливает размеры и требования к десяти наиболее широко используемым формам стальных и твердосплавных боров.

Другие характеристики головок боров, как например спиральные лезвия, поперечное сечение, не рассматриваются в настоящем стандарте.

Дополнительные требования к инструментам, учитывающие специфику народного хозяйства страны, приведены в приложении 1.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении 2.

2. ССЫЛКИ

ГОСТ 26634 (ИСО 1797) «Инструменты стоматологические вращающиеся. Хвостовики».

ГОСТ Р 50349 (ИСО 2157) «Стоматологические вращающиеся инструменты. Номинальные размеры и обозначения».

ГОСТ Р 50350.1 (ИСО 6360-1) «Стоматологические вращающиеся инструменты. Система цифрового обозначения. Часть 1. Общие характеристики».

ГОСТ Р 50350.2 (ИСО 6360-2) «Стоматологические вращающиеся инструменты. Система цифрового обозначения. Часть 2. Форма и виды исполнения».

ГОСТ Р 50352 (ИСО 8325) «Инструменты стоматологические вращающиеся. Методы испытаний».

3. КЛАССИФИКАЦИЯ

Стоматологические боры в зависимости от материала рабочей части подразделяют на два типа:

1 — стальные боры;

2 — твердосплавные боры.

4. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

d1 - диаметр рабочей части, диаметр головки;

d2 - диаметр шейки;

l1 - длина рабочей части, длина головки;

l2 - общая длина.

5. МАТЕРИАЛ <*>

<*> См. приложение 1.

Стержень (хвостовик) должен изготовляться из стали или другого подходящего материала. Рабочая часть стальных боров должна изготовляться из стали, а у твердосплавных боров — из вольфрамового твердого сплава. Право выбора типа материала и способа его обработки предоставляется изготовителю.

6. РАЗМЕРЫ И ЧИСЛО ЛЕЗВИЙ

Размеры даны в миллиметрах.

Размеры, проверяемые по ГОСТ Р 50352, должны соответствовать значениям, указанным на черт. 1 - 10 и в табл. 1 - 10.

Хвостовики типов 1, 2 и 3 должны соответствовать ГОСТ 26634.

Общую длину см. разд. 7.

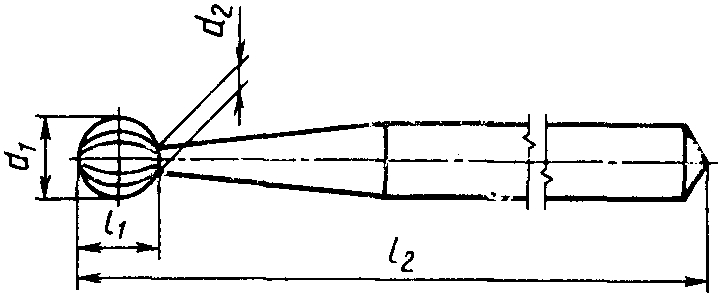

6.1 Головка шаровидная (сферическая)

Информационные данные

Черт. 1

Таблица 1

Размеры и число лезвий

Обозначение номинального размераd1l1 mind2
max		Число лезвий
min
Тип 1Тип 2
0060,6 +/- 0,080,460,400,486
0080,8 +/- 0,080,580,500,646
0101,0 +/- 0,080,730,650,786
0121,2 +/- 0,080,900,790,886
0141,4 +/- 0,081,080,820,986
0161,6 +/- 0,081,261,021,046
0181,8 +/- 0,081,461,261,126
0212,1 +/- 0,081,711,431,206
0232,3 +/- 0,081,891,601,286
0252,5 +/- 0,082,051,781,4010
0272,7 +/- 0,082,23-1,4810
0292,9 +/- 0,082,39-1,6010
0313,1 +/- 0,082,532,441,6810
0333,3 +/- 0,102,72-1,7810
0353,5 +/- 0,102,92-1,8210
0373,7 +/- 0,103,09-1,9210
0404,0 +/- 0,103,40-2,0612
0424,2 +/- 0,103,51-2,1612
0454,5 +/- 0,103,80-2,1612
0474,7 +/- 0,103,97-2,2412
0505,0 +/- 0,104,25-2,3212

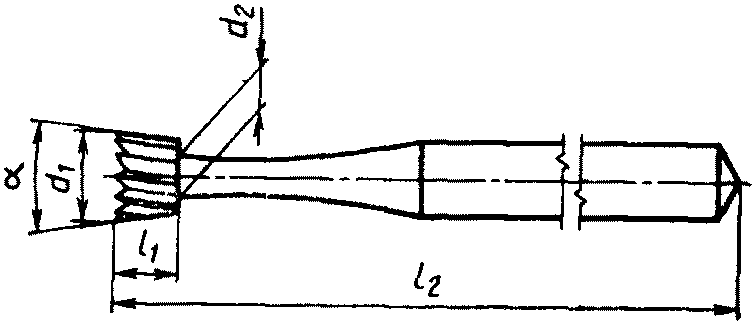

6.2 Обратноконусная головка

Информационные данные

Тип 1: \alpha = 10 - 16°

Тип 2: \alpha = 6 - 16°

Черт. 2

Таблица 2

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
min
Тип 1Тип 2
0060,60,420,340,486
0080,80,570,450,646
0101,00,710,600,786
0121,20,870,700,886
0141,41,000,800,986
0161,61,241,101,046
0181,81,441,301,126
0212,11,661,541,206
0232,31,84-1,286
0252,52,00-1,4010
0272,72,18-1,4810
0292,92,331,6010
0313,12,51-1,6810

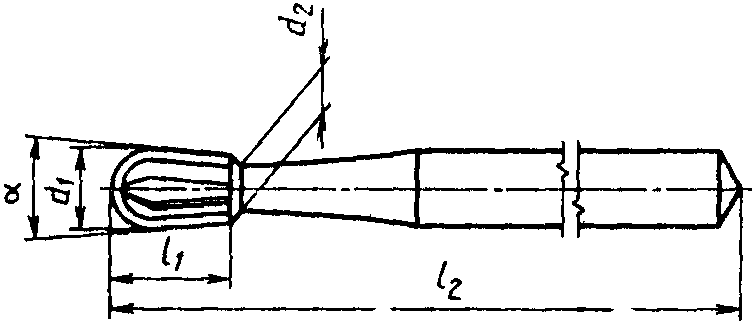

6.3 Головка грушевидная, нормальная и длинная (сферически-обратноконусная)

Информационные данные

\alpha = 2 - 10°

Черт. 3

Таблица 3

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
min
Тип 1Тип 2
нормальнаядлиннаянормальнаядлинная
0060,60,72-0,6-0,486
0080,80,97-0,91,40,646
0101,01,213,81,13,70,786
0121,21,473,81,33,70,886
0141,41,704,31,34,10,986
0161,62,044,31,94,11,046
0181,82,344,82,14,51,126
0212,12,71-2,4-1,206
0232,32,99---1,286
0252,53,25---1,4010
0272,73,53---1,4810
0292,93,78---1,6010
0313,14,06---1,6810

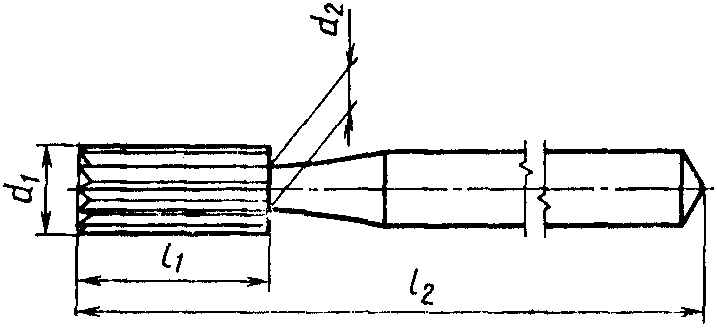

6.4 Прямая фиссурная головка (цилиндрическая)

Информационные данные

Угол скоса головки < 2°.

Черт. 4

6.4.1 Нормальная головка

Таблица 4

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
min
Тип 1Тип 2
0060,62,8-0,686
0080,83,33,20,886
0101,03,83,71,036
0121,23,83,71,286
0141,44,34,11,356
0161,64,34,11,506
0181,84,84,51,606
0212,14,84,51,706
0232,35,3-1,806
0252,55,3-1,8510
0272,76,0-1,9010
0292,96,0-2,0010
0313,16,6-2,0010
6.4.2 Миниатюрная головка

Таблица 4а

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
min
Тип 1Тип 2
0080,83,02,90,886
0101,03,02,91,086
0121,23,02,91,286
0141,43,53,31,356
0161,63,53,31,506
0181,83,53,31,606
0212,14,03,71,706
0232,34,03,71,806

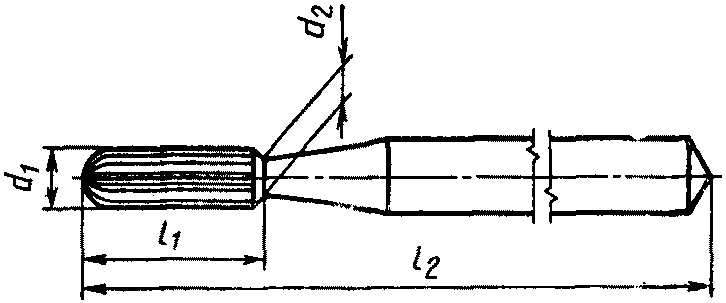

6.5 Прямая фиссурная головка с закругленным конусом (полусферическая цилиндрическая)

Информационные данные

Угол скоса головки < 2°.

Черт. 5

Таблица 5

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
min
Тип 1Тип 2
0060,62,8-0,686
0080,83,33,20,886
0101,03,83,71,086
0121,23,83,71,286
0141,44,34,11,356
0161,64,34,11,506
0181,84,84,51,606
0212,14,84,51,706
0232,35,3-1,806
0252,55,3-1,9510
0272,76,0-1,9010
0292,96,0-2,0010
0313,16,6-2,0010

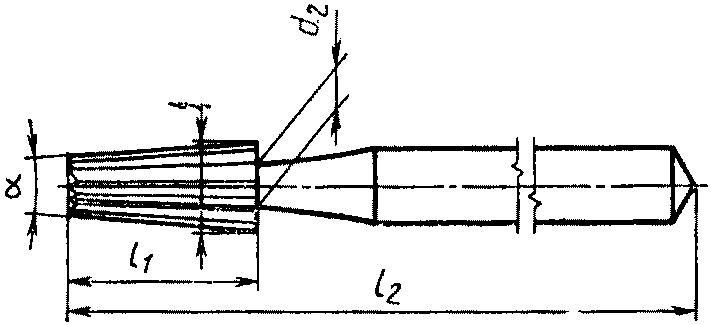

6.6 Конусная фиссурная головка

Информационные данные

\alpha = 4 - 8°

Черт. 6

6.6.1 Нормальная головка

Таблица 6

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
min
Тип 1Тип 2
0060,62,8-0,686
0080,83,33,20,806
0101,03,83,71,086
0121,23,83,71,286
0141,44,34,11,356
0161,64,34,11,506
0181,84,84,51,606
0212,14,84,51,706
0232,35,3-1,806
0252,55,3-1,8510
0272,76,0-1,9010
0292,96,0-2,0010
0313,16,6-2,0010
6.6.2 Миниатюрная головка

Таблица 6а

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
min
Тип 1Тип 2
0080,83,02,90,886
0101,03,02,91,086
0121,23,02,91,286
0141,43,53,31,356
0161,63,53,31,506
0181,83,53,31,606
0212,14,03,71,706
0232,34,03,71,806

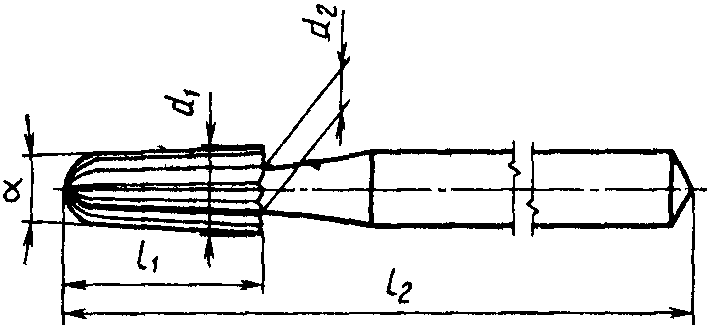

6.7 Конусная фиссурная головка с закругленным конусом нормальная и длинная (со сферой и усеченным конусом)

Информационные данные

\alpha = 4 - 8°

Черт. 7

Таблица 7

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий,
min
Тип 1Тип 2
нормальнаядлиннаянормальнаядлинная
0060,62,8---0,686
0080,83,3-3,2-0,886
0101,03,8-3,74,91,086
0121,23,8-3,74,91,286
0141,44,3-4,1-1,356
0161,64,3-4,1-1,506
0181,84,8-4,5-1,606
0212,14,8-4,5-1,706
0232,35,3---1,806
0252,55,3---1,8510
0272,76,0---1,9010
0292,96,0---2,0010
0313,16,6---2,0010

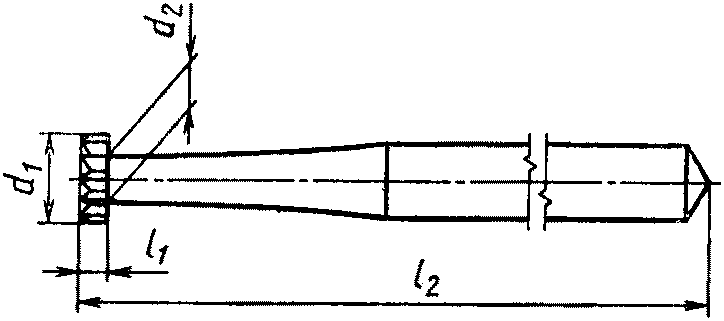

6.8 Колесовидная головка

Информационные данные

Черт. 8

Таблица 8

Размеры и число лезвий

Обозначение номинального размераd1
+/- 0,08		l1 mind2
max		Число лезвий
max
Тип 1Тип 2
0060,60,19-0,486
0080,80,23-0,646
0101,00,26-0,786
0121,20,290,210,886
0141,40,32-0,986
0161,60,36-1,046
0181,80,42-1,126
0212,10,48-1,206
0232,30,52-1,286
0252,50,57-1,4010
0272,70,62-1,4810
0292,90,66-1,6010
0313,10,70-1,6810

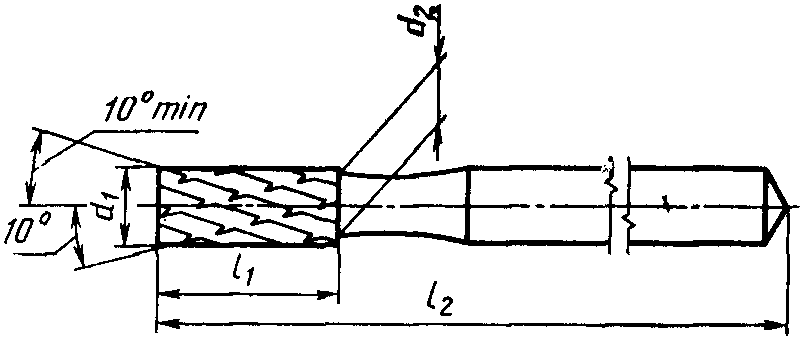

6.9 Цилиндрическая головка с перекрестной головкой

Информационные данные

Черт. 9

Таблица 9

Размеры и число лезвий

Обозначение номинального размера d1
+/- 0,08		 l1 min
Тип 2		 d2
max		 Число лезвий <*>
min
010 1,0 3,7 1,08 6
012 1,2 3,7 1,28 6
014 1,4 4,1 1,35 6
016 1,6 4,1 1,50 6
018 1,8 4,5 1,60 6
021 2,1 4,5 1,70 6
023 2,3 4,5 1,80 6

<*> Для спиральных левых и правых.

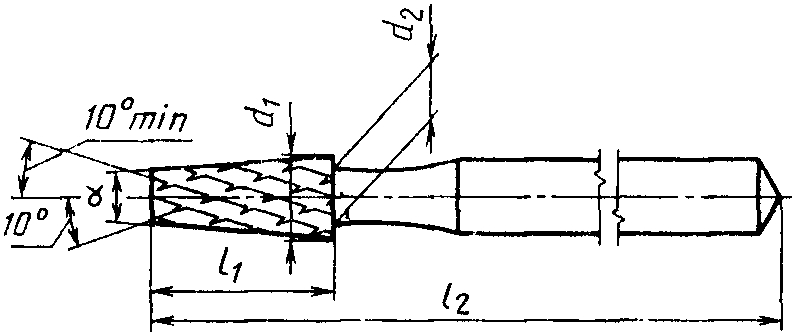

6.10 Конусная головка с перекрестной нарезкой

Информационные данные

\alpha = 4 - 8°

Черт. 10

Таблица 10

Размеры и число лезвий

Обозначение номинального размера d1
+/- 0,08		 l1 min
Тип 2		 d2
max		 Число лезвий <*>
min
010 1,0 3,7 1,08 6
012 1,2 3,7 1,28 6
014 1,4 4,1 1,35 6
016 1,6 4,1 1,50 6
018 1,8 4,5 1,60 6
021 2,1 4,5 1,70 6
023 2,3 4,5 1,80 6

<*> Для спиральных левых и правых.

7. ОБЩАЯ ДЛИНА

Общая длина l2, определяемая по ГОСТ Р 50352, должна соответствовать указанной в табл. 11 в зависимости от типа наконечника, для которого инструмент предназначен. Хвостовики типов 1, 2 и 3, приведенные в табл. 11, соответствуют ГОСТ 26634.

Таблица 11

Длина инструмента по ГОСТ 26634Общая длина l2 для инструментов с хвостовиками
Тип 1
+/- 0,5		Тип 2Тип 3
+/- 0,5
Миниатюрный16,0-14,0 <*>
Короткий18,5-16,5
Стандартный22,044,5 +/- 0,519,0
Длинный26,064,5 +/- 121,0
Сверхдлинный34,070,0 +/- 125,0

<> Присоединительные размеры миниатюрных боров FG не рассматриваются ГОСТ 26634.*

8. РАДИАЛЬНОЕ БИЕНИЕ

Общее указанное радиальное биение, определяемое согласно ГОСТ Р 50352, не должно превышать:

0,08 мм — для типа 1;

0,05 мм — для типа 2.

Место измерения диаметра расположено непосредственно за рабочей частью.

9. ПРОЧНОСТЬ ШЕЙКИ

При испытании по ГОСТ Р 50352 бор не должен ломаться или иметь остаточную деформацию свыше следующих значений:

0,08 мм — для типа 1;

0,05 мм — для типа 2.

В табл. 12 - 19 приводится подсчитанная испытательная нагрузка F в ньютонах для восьми форм боров соответствующих номинальных размеров. Испытательные нагрузки для других боров могут быть подсчитаны по данным из табл. 12 - 19 с помощью уравнения, приведенного в ГОСТ Р 50352.

Таблица 12

Шаровидная головка

Обозначение номинального размера F, Н
006 7,36
008 13,24
010 19,12
012 23,35
014 28,84
016 30,12
018 32,96
021 35,90
023 39,73

Таблица 13

Обратноконусная головка

Обозначение номинального размера F, Н
006 7,65
008 13,64
010 19,52
012 24,03
014 29,04
016 29,53
018 32,67
021 35,02

Таблица 14

Грушевидная головка

Обозначение номинального размера Нормальная, Н Длинная, Н
006 6,37 -
008 10,88 9,02
010 16,08 8,43
012 19,71 11,47
014 23,74 14,22
016 24,01 16,28
018 27,36 18,54
021 29,72 -

Таблица 15

Прямая фиссурная головка

Обозначение номинального размера Нормальная, Н Миниатюрная, Н
008 10,39 11,08
010 17,16 20,01
012 27,76 31,98
014 31,68 39,82
016 45,91 51,69
018 52,67 62,19
021 57,97 64,28
023 - 73,28

Таблица 16

Прямая фиссурная головка с закругленным конусом

Обозначение номинального размера F, Н
008 10,39
010 17,16
012 27,76
014 35,21
016 45,91
018 52,67
021 57,97

Таблица 17

Конусная фиссурная головка

Обозначение номинального размера Нормальная, Н Миниатюрная, Н
008 10,39 11,08
010 17,16 20,01
012 27,76 31,98
014 36,21 39,82
016 45,91 51,69
018 52,67 62,19
021 57,97 64,25
023 - 73,28

Таблица 18

Конусная фиссурная головка с закругленным конусом

Обозначение номинального размера Нормальная, Н Длинная, Н
008 10,39 -
010 17,16 14,12
012 27,76 23,15
014 35,21 -
016 46,91 -
018 52,67 -
021 57,97 -

Таблица 19

Колесовидная головка

Обозначение номинального размера F, Н
012 29,13

10. КОНТРОЛЬ КАЧЕСТВА

10.1 Отбор образцов

Из боров каждого типа следует отобрать комплект образцов в 100 — 150 шт., содержащий не менее 20 боров каждого из пяти типоразмеров. Для боров типа 1 следует отбирать два типа хвостовиков, для типа 2 — не менее трех.

Из комплекта выборочно отобрать 20 боров и осмотреть на возможные дефекты. Группа образцов считается годной, если из 20 боров изымается не более трех. Если четыре или более боров не отвечают предъявленным требованиям, партию, из которой образцы были взяты, бракуют.

10.2 Допустимый уровень качества (AQL)

Допустимый уровень качества для боров каждого типа, выраженный как максимально допустимое число дефектов на 100 шт., должен быть 6,5 макс.

Дефекты не допускаются если:

а) общее указанное радиальное биение превышает заданные значения;

б) диаметр головки не соответствует указанному;

в) диаметр шейки превышает максимально указанное значение;

г) любая комбинация поломки шейки, поломки соединения или наличие остаточной деформации шейки под нагрузкой ниже заданной;

д) длина головки ниже минимального указанного значения;

е) общая длина не соответствует заданной.

Приложение 1 Обязательное

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ, ОТРАЖАЮЩИЕ СПЕЦИФИКУ НАРОДНОГО ХОЗЯЙСТВА СТРАНЫ

Приведенный в приложении разд. 1 действует совместно с основным текстом стандарта, пп. 5.1 - 5.10 и разд. 11 введены дополнительно.

1. Назначение и область применения

Боры должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 19126, технических условий на зубные боры, по рабочим чертежам, утвержденным в установленном порядке.

5. Материал

5.1. Стальные боры повышенной стойкости должны иметь гальваническое покрытие — хром по ГОСТ 9.306.

5.2. Стальные особостойкие боры должны иметь композиционное покрытие хром и нитрид титана. Допускается отсутствие покрытия на хвостовике в местах контакта бора с удерживающим его приспособлением.

5.3. Стальные упрочненные боры должны иметь композиционное покрытие с ультрадисперсными алмазами.

5.4 Твердосплавные боры должны изготовляться:

из твердого сплава — рабочая часть;

из нержавеющей стали — хвостовик.

5.5. Твердосплавные особостойкие боры должны иметь на рабочей части композиционные покрытия нитридом титана.

5.6. Твердосплавные боры с повышенным сроком службы должны иметь рабочую часть из твердого сплава с улучшенными характеристиками.

5.7. Твердость стальных боров повышенной стойкости, стальных особостойких и стальных упрочненных боров должна быть 61 — 66 HRCэ по ГОСТ 8.064.

Твердость хвостовика из стали у твердосплавных, особостойких, твердосплавных боров с повышенным сроком службы должна быть 30 — 34 HRCэ.

Твердость хвостовика в зоне соединения с твердым сплавом должна быть 41,5 — 53 HRCэ.

5.8 Параметры шероховатости по ГОСТ 2789 основных поверхностей боров должны быть:

Ra <= 1,25 мкм — рабочей части и шейки;

Ra <= 0,63 мкм — цилиндрической поверхности хвостовика;

Rz <= 49 мкм — торца хвостовика;

Ra <= 2,5 мкм — остальных поверхностей хвостовика.

5.9. Режущие кромки рабочей части боров должны обеспечивать процесс резания.

5.10. Боры должны быть устойчивыми к циклу обработки, состоящему из дезинфекции, предстерилизационной очистки и стерилизации.

11. Требования к надежности боров

Полный установленный ресурс боров в минутах машинного времени должен быть не менее:

9 — для стальных боров повышенной стойкости;

18 — для стальных особостойких боров;

30 — для стальных упрочненных боров;

40 — для твердосплавных особостойких боров;

100 — для твердосплавных особостойких боров;

150 — для твердосплавных боров повышенного срока службы.

Полный средний ресурс боров в минутах машинного времени должен быть не менее:

15 — для стальных боров повышенной стойкости;

30 — для стальных особостойких боров;

60 — для стальных упрочненных боров;

65 — для твердосплавных боров;

165 — для твердосплавных особостойких боров;

300 — для твердосплавных боров повышенного срока службы.

Боры считаются достигшими предельного состояния, если при контрольных изменениях во время испытаний на надежность ширина режущей кромки бора более 0,065 мм или произошло механическое повреждение.

Приложение 2 Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, ИХ ПОЯСНЕНИЯ

Термин Пояснение
Бор Многолезвийный медицинский машинный инструмент в форме стержня, применяемый при помощи стоматологического наконечника
Рабочая часть бора Часть бора, предназначенная для непосредственной обработки зуба
Режущая кромка бора Остроконечная часть зуба бора, ограниченная передней и задней поверхностями зуба бора
Хвостовик бора Часть бора, предназначенная для крепления его в наконечнике
Шейка бора Конусообразная часть между рабочей частью и хвостовиком
Полостной бор Бор, предназначенный для предварительной обработки полости зуба
Фиссурный бор Бор, предназначенный для вскрытия и формирования полости зуба
Торцовый бор Бор, предназначенный для формирования уступов перед пломбированием
Бор-трепан Полый бор, предназначенный для препарирования твердых тканей при удалении штифтов корневого канала
Стальной бор повышенной стойкости Бор, изготовленный из стали и имеющий гальваническое покрытие — хром
Стальной бор особостойкий Бор, изготовленный из стали и имеющий гальваническое покрытие хрома и нитридом титана
Стальной бор упрочненный Бор, изготовленный из стали и имеющий композиционное покрытие с ультрадисперсными алмазами
Твердосплавный бор Бор, рабочая часть которого изготовлена из твердого сплава
Твердосплавный особостойкий бор Бор, рабочая часть которого изготовлена из твердого сплава и имеет ионноплазменное покрытие — нитрид титана
Твердосплавный бор с повышенным сроком службы Бор, рабочая часть которого изготовлена из твердого сплава с улучшенными характеристиками
