ГОСТ 21958-76. Государственный стандарт Союза ССР. Система «Человек-машина». Зал и кабины операторов. Взаимное расположение рабочих мест. Общие эргономические требования
(введен в действие Постановлением Госстандарта СССР от 23.06.1976 № 1512)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1977.
от 23 июня 1976 г. № 1512
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАЛ И КАБИНЫ ОПЕРАТОРОВ.
ВЗАИМНОЕ РАСПОЛОЖЕНИЕ РАБОЧИХ МЕСТ
ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ
Man-machine system. Operator's rooms and cabin.
General ergonomics requirements
Постановлением Государственного комитета стандартов Совета Министров СССР от 23 июня 1976 г. № 1512 срок введения установлен
Настоящий стандарт распространяется на залы и кабины операторов, имеющие коллективные средства отображения информации.
Стандарт устанавливает общие эргономические требования к взаимному расположению рабочих мест операторов и коллективных средств отображения информации, а также к взаимному расположению операторов.
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1. Взаимное расположение рабочих мест операторов и коллективных средств отображения информации в залах и кабинах, а также операторов между собой должно обеспечивать:
функциональные связи между операторами;
максимальный обзор информационного поля коллективного средства отображения;
свободное пространство для перемещения операторов и эксплуатации оборудования.
1.2. Термины и определения приведены в справочном приложении.
2. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ РАБОЧИХ МЕСТ ОПЕРАТОРОВ
2.1. В залах и кабинах рабочие места операторов необходимо располагать в зоне наилучшего видения информационного поля, которая должна обеспечить однозначное восприятие знаковой индикации.
2.2 Границу зоны наилучшего видения одного знака S вычисляют по формуле
где H — наибольшее расстояние различимости знака с погрешностью не более 1%;
\alpha — угол наблюдения знака, градусы.
Примечание. Наибольшее расстояние различимости знака определяют исходя из: разрешающей способности систем индикации; сложности конфигурации знака; различных характеристик условий восприятия (освещенность, яркость, контрастность и т.д.).

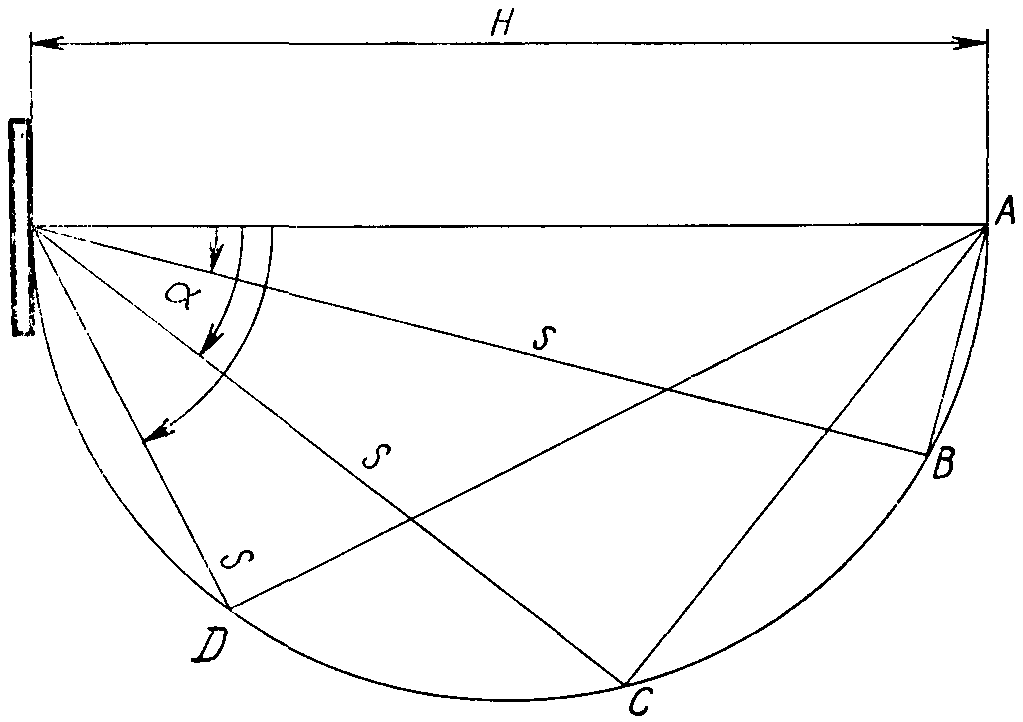

2.3. Построение зоны наилучшего видения для одного знака приведено на черт. 1.
2.4. Границу зоны наилучшего видения информационного поля находят пересечением сфер зон наилучшего видения отдельных знаков, расположенных на границе информационного поля коллективного средства отображения.

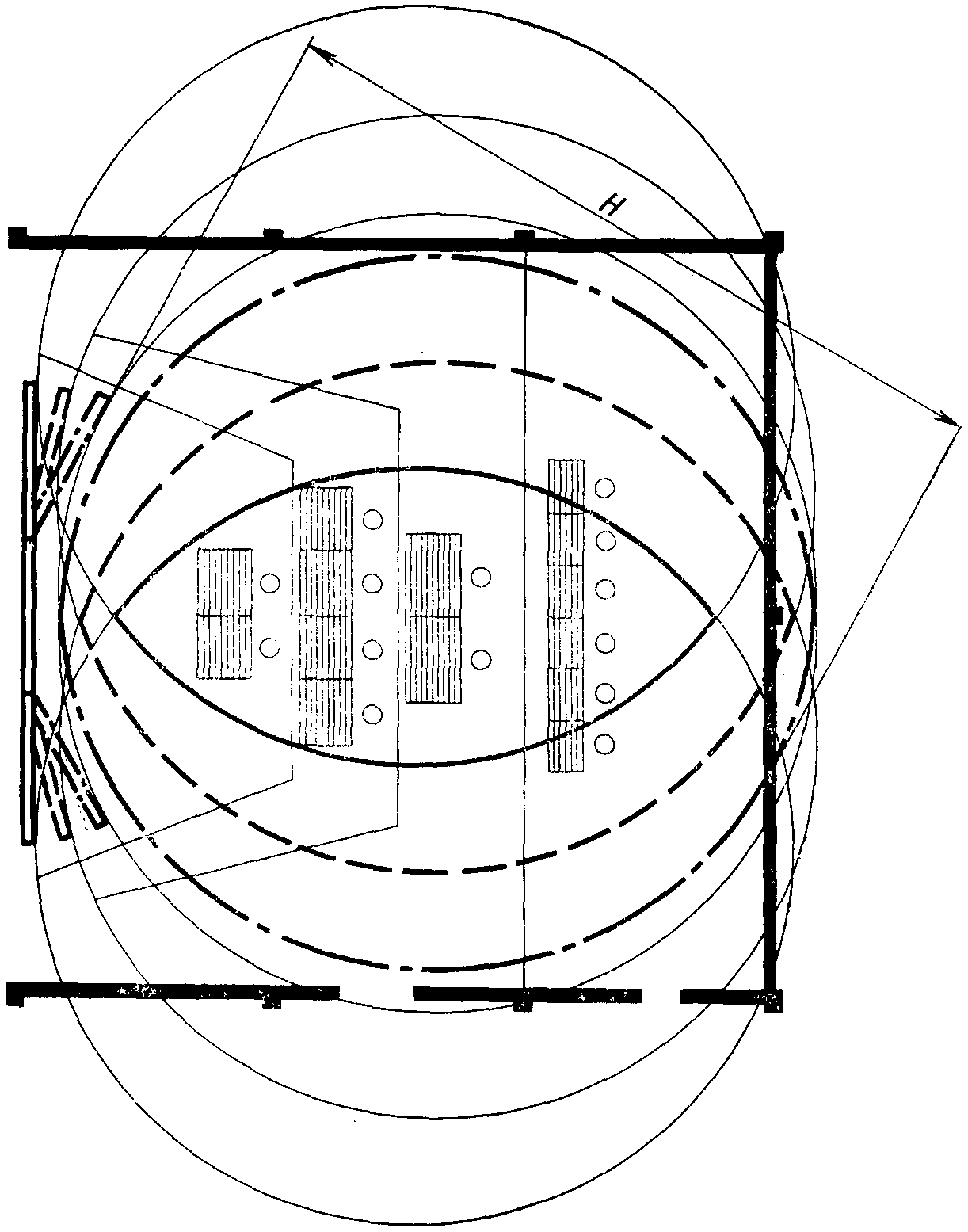

2.5. Построение в плане зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации, представляющими плоский экран и экраны с повернутыми боковыми секциями, приведено на черт. 2.
- рабочее место оператора в плане;
- границы зоны наилучшего видения для плоского экрана в плане;
- границы зоны наилучшего видения для экрана с поворотом боковых секций под углом 15° в плане;
- границы зоны наилучшего видения для экрана с поворотом боковых секций под углом 30° в плане.

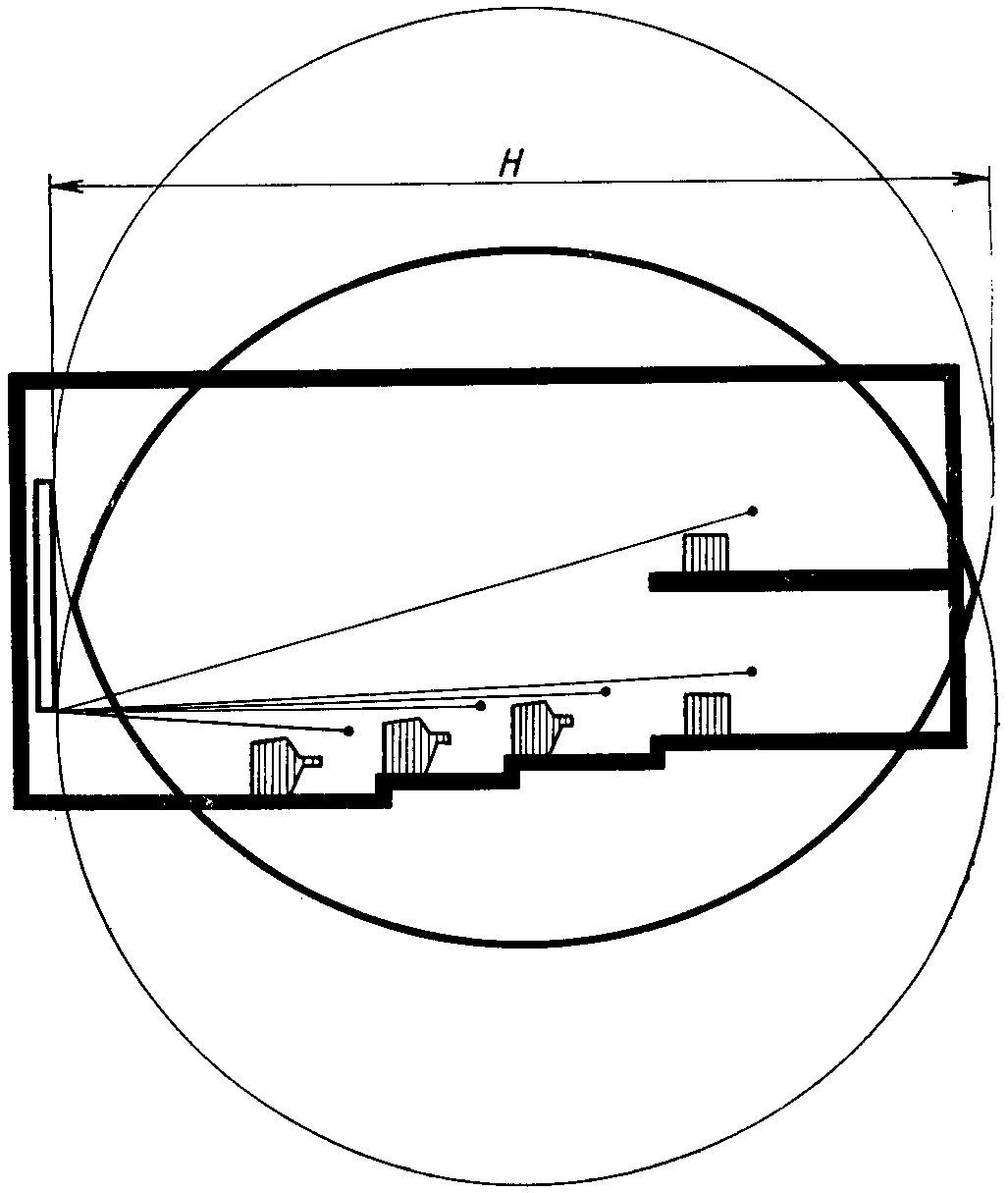

2.6. Построение в разрезе зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации приведено на черт. 3.
- границы зоны наилучшего видения для плоского экрана в разрезе;
- рабочие места операторов в разрезе.
3. ТРЕБОВАНИЯ К РАСПОЛОЖЕНИЮ ОПЕРАТОРОВ
3.1. Операторам следует обеспечить соответствующую трудовой деятельности физиологически рациональную рабочую позу по отношению к коллективным средствам отображения информации. При этом допустимы повороты головы в горизонтальной плоскости не более 45°, а в вертикальной плоскости не более 30° от горизонтальной линии взора.
