ГОСТ 20903-75*. Государственный стандарт Союза ССР. Кюветы прямоугольные кварцевые для спектрофотометров. Основные размеры. Технические требования

Государственный комитет СССР по стандартам · № ГОСТ 20903-75*Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 06.05.1975 № 1530)

(ред. от 22.06.1989)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 4, 1994). Изменение № 2, утв. Постановлением Госстандарта СССР от 22.06.1989 № 1856, введено в действие с 01.01.1990.

Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 6 мая 1975 г. № 1530

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЮВЕТЫ ПРЯМОУГОЛЬНЫЕ КВАРЦЕВЫЕ ДЛЯ СПЕКТРОФОТОМЕТРОВ

ОСНОВНЫЕ РАЗМЕРЫ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

The rectangular fused silica cells
for the spectrophotometers. Basic dimensions.
Technical requirements

ГОСТ 20903-75*

Группа П48

ОКП 44 3490 0000

Постановлением Государственного комитета стандартов Совета Министров СССР от 6 мая 1975 г. № 1530 срок введения установлен

с 1 июля 1976 года

Проверен в 1984 г. Постановлением Госстандарта от 24.05.84

срок действия продлен

до 1 января 1990 года

Переиздание (декабрь 1984 г.) с Изменением № 1, утвержденным в мае 1984 г. (ИУС № 9-84).

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на прямоугольные кварцевые кюветы для спектрофотометров с окном шириной 10 мм, используемые при измерениях коэффициентов пропускания жидких прозрачных веществ в области спектра от 186 до 2500 нм.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Кюветы должны изготовляться в соответствии с размерами, указанными на чертеже и в таблице.

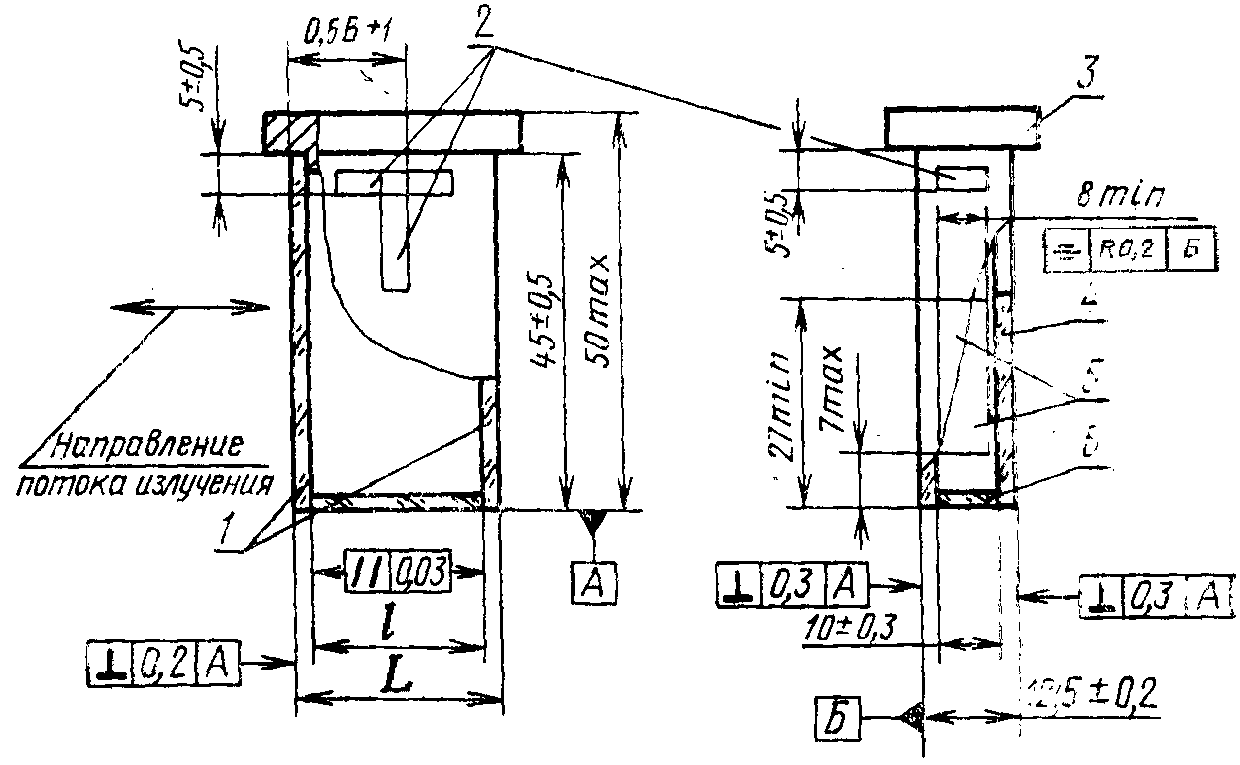

рис. 1

1 — окна; 2 — зона маркировки; 3 — крышка;
4 — боковая стенка; 5 — рабочая зона; 6 — дно

(в ред. Изменения № 2, утв. Постановлением
Госстандарта СССР от 22.06.1989 № 1856)

Примечание. Чертеж не определяет конструкцию кюветы.

мм

l		L (пред. откл. +/- 0,2)
Номин.	Пред. откл.	L (пред. откл. +/- 0,2)
1	+/- 0,03	3,5
2	+/- 0,03	4,5
5	+/- 0,03	7,5
10	+/- 0,03	12,5
20	+/- 0,04	22,5
40 <*>	+/- 0,05	42,5
50	+/- 0,05	52,5

<*> Размер не предпочтителен.

Пример условного обозначения прямоугольной кварцевой кюветы с номинальным размером l = 2 мм:

Кювета К2 ГОСТ 20903-75

(Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Окна кювет должны изготовляться из кварцевого стекла марки КУ-1 по ГОСТ 15130-86.

2.2. Боковые стенки и дно кювет должны изготовляться из кварцевого стекла по ГОСТ 15130-86.

2.3. Крышки кювет должны изготовляться из материала, устойчивого против воздействия воды, кислот, щелочей и органических растворителей.

2.4. Устойчивость кювет против воздействия воды, кислот, щелочей и органических растворителей должна быть обеспечена способом их изготовления.

2.5. Общее отклонение от плоскостности поверхности рабочей зоны окон кювет не должно превышать N = 10; при местных отклонениях от плоскостности — не более \Delta N = 3 (N — число интерференционных полос).

2.6. Параметр шероховатости внутренней и наружной поверхностей окон, внутренних поверхностей боковых стенок и дна кювет должна быть Rz <= 0,05 мкм по ГОСТ 2789-73.

2.7. Параметр шероховатости матированных наружных поверхностей боковых стенок и дна кювет должна быть Ra <= 2,5 мкм по ГОСТ 2789-73.

2.8. Чистота полированной поверхности окон, боковых стенок и дна кювет должна быть P = VI по ГОСТ 11141-84.

2.9. Чистота полированной поверхности рабочей зоны окон кювет должна быть P = IV по ГОСТ 11141-84.

2.10. Размер l следует измерять на расстоянии 14 мм от дна и 5 мм от внутренней поверхности боковой стенки кюветы с погрешностью не более +/- 0,01 мм.

2.11 В верхней части стенок или окон кювет должны маркироваться следующие обозначения:

индекс «К»;

действительный размер l с точностью до второго знака после запятой.

Например, кювета с действительным размером l = 2,02 мм должна иметь маркировку К2,02.

2.12. Кюветы с крышками следует комплектовать по 2 или 4 шт. с одинаковыми действительными (маркировочными) значениями размера l.

2.13. (Исключен, Изм. № 1).

Приложение. (Исключено, Изм. № 1).
