МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВРАЩАТЕЛИ СВАРОЧНЫЕ УНИВЕРСАЛЬНЫЕ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Universal welding turners.
Types, basic parameters and dimensions

ГОСТ 19143-94

Группа Г26

ОКС 25.160.30

ОКП 38 6211

Дата введения

1 июля 1996 года

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАН Украинским конструкторско-технологическим институтом сварочного производства (УкрИСП)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1994 г. (протокол № 7-94)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Белоруссия	Белстандарт
Республика Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдавия	Молдовастандарт
Республика Узбекистан	Узгосстандарт
Российская Федерация	Госстандарт России
Украина	Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 апреля 1996 г. № 243 межгосударственный стандарт ГОСТ 19143-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

4 ВЗАМЕН ГОСТ 19143-84

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на универсальные вращатели общего применения (далее — вращатели), предназначенные для вращения свариваемого изделия со сварочной скоростью при механизированной и ручной дуговой сварке кольцевых швов, а также для установки изделия на маршевой скорости в удобное для сварки положение.

Стандарт не распространяется на вращатели с программным управлением.

Все требования этого стандарта являются обязательными.

2 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины:

Маршевая скорость — скорость, при которой производится установка свариваемого изделия в требуемое для сварки положение.

Максимальная сварочная скорость — это линейная скорость сварки при наибольшей частоте вращения, значения которой даны в таблице 1.

Таблица 1

Наибольшая грузоподъемность, кг (при вертикальном положении планшайбы)	Наибольший крутящий момент на оси планшайбы, Н·м	Наибольший крутящий момент на оси наклона планшайбы, Н·м	Высота от нижней плоскости основания вращателя до оси вращения шпинделя S, мм, не менее	Наибольшая частота вращения планшайбы, об/мин	Пределы отклонения сварочной частоты вращения, %		Скорость наклона планшайбы, рад/с, не менее	Номинальная сила сварочного тока, А	Наибольший угол наклона планшайбы \alpha , не менее
					для вращателей
					нормальной точности	повышенной точности
25	10	40	-	8,00; 16,00; 31,50	+/- 2,5	+/- 0,8	0,032	315	135°
63	6,3; 12,5	100	-	6,30; 12,50; 25,00	+/- 3,0	+/- 0,8	0,028	500
125	25; 63	250	-	5,00; 8,00	+/- 3,0	+/- 0,8	0,025	500
250	63; 160; 200	500; 630	400	4,00; 6,30	+/- 3,5	+/- 1,0	0,021	630
400	200; 400; 630	630; 800	500	3,15; 5,00	+/- 4,0	+/- 1,0	0,018	1000
1000	630; 1000; 1600	2500; 4000	630	2,50; 3,15	+/- 4,0	+/- 1,2	0,018	1000
2000	2500; 4000	4000; 6300	800	2,00; 2,50	+/- 4,0	+/- 1,2	0,014	1250
3150	4000; 6300	12500; 16000	800	1,80; 2,00	+/- 4,5	+/- 1,2	0,014	1250
6300	12500; 16000	20000; 25000	1000	1,50; 1,80	+/- 4,5	+/- 1,3	0,012	1600
8000	16000; 25000	31500; 50000	1250	1,25; 1,50	+/- 5,0	+/- 1,3	0,011	1600
12500	50000; 63000	100000; 125000	1500	1,00; 1,25	+/- 5,0	+/- 1,4	0,07	2000	120°
25000	63000; 80000	160000; 200000; 250000	1800	0,63; 0,80	+/- 6,0	+/- 1,5	0,05	2000	120°
Примечания 1 Допускается увеличение наибольших крутящих моментов на оси вращения планшайбы и оси наклона планшайбы не более чем на 5% установленных значений. 2 Вращатели грузоподъемностью до 125 кг включительно — настольного исполнения. Наклон планшайбы допускается осуществлять вручную. 3 Пределы отклонения сварочной частоты вращения даны для наибольшей частоты вращения при номинальном напряжении в сети. 4 Значения маршевой скорости соответствуют значениям максимальной сварочной скорости

3 ТИПЫ И ИСПОЛНЕНИЯ

3.1 Вращатели должны быть изготовлены следующих типов:

1 — обеспечивающие вращение и наклон свариваемого изделия со сварочной и маршевой скоростями;

2 — обеспечивающие вращение свариваемого изделия со сварочной и маршевой скоростями и его наклон с маршевой скоростью;

3 — обеспечивающие вращение и наклон свариваемого изделия с маршевой скоростью.

3.2 Вращатели должны быть изготовлены следующих исполнений:

1 — напольные без подъема планшайбы;

2 — напольные с подъемом планшайбы;

3 — настольные.

4 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

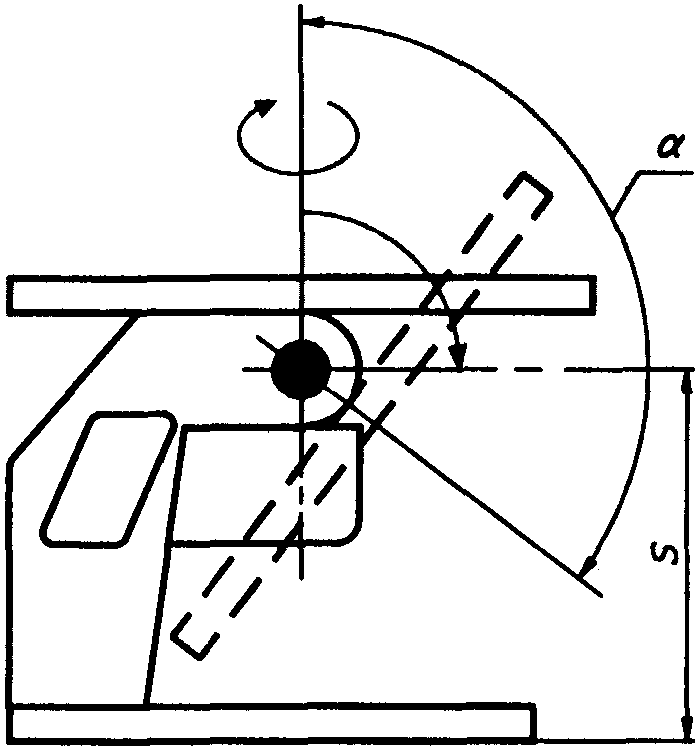

Основные параметры и размеры вращателей должны соответствовать значениям, указанным на рисунке 1 и в таблице 1.

4 Основные параметры и размеры

Примечание - Рисунок не определяет конструкцию вращателя

Рисунок 1

5 ТРЕБОВАНИЯ К КОНСТРУКЦИИ

5.1 Соотношение между массой свариваемого изделия и вспомогательных устройств, установленных на вращателе, и наибольшим допускаемым смещением их центра масс относительно оси вращения и относительно опорной плоскости планшайбы должно быть указано в руководстве по эксплуатации вращателя.

5.2 Отношение наибольшей сварочной частоты вращения планшайбы к наименьшей должно соответствовать одному из следующих значений: 10, 20, 50, 100, 200, 500, 1000, 2000.
