ГОСТ 19141-94. Межгосударственный стандарт. Вращатели сварочные вертикальные. Типы, основные параметры и размеры

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ 19141-94Действующий акт

(введен в действие Постановлением Госстандарта России от 28.03.1996 № 223)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1996 года. Взамен ГОСТ 19141-84.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 19141-84"]:::rst
  n1["ГОСТ 19141-94"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-19141-94" "ГОСТ 19141-94. Межгосударственный стандарт. Вращатели сварочные вертикальные. Типы, основные параметры и размеры (введен в действие Постановлением Госстандарта России от 28.03.1996"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Постановлением Комитета
Российской Федерации
по стандартизации,
метрологии и сертификации
от 28 марта 1996 г. № 223

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВРАЩАТЕЛИ СВАРОЧНЫЕ ВЕРТИКАЛЬНЫЕ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Vertical welding turners.
Types, basic parameters and dimensions

ГОСТ 19141-94

Группа Г26

ОКС 25.160.30

ОКП 38 62Т2

Дата введения
1 июля 1996 года

Предисловие

1 РАЗРАБОТАН Украинским конструкторско-технологическим институтом сварочного производства (УкрИСП)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 ноября 1994 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Азербайджан	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Белоруссия	Белстандарт
Республика Грузия	Грузстандарт
Республика Казахстан	Казгосстандарт
Республика Киргизия	Киргизстандарт
Республика Молдова	Молдовастандарт
Республика Узбекистан	Узгосстандарт
Российская Федерация	Госстандарт России

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 28 марта 1996 г. № 223 межгосударственный стандарт ГОСТ 19141-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

4 Взамен ГОСТ 19141-84

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на вертикальные вращатели общего применения (далее — вращатели), предназначенные для вращения свариваемого изделия со сварочной скоростью при механизированной и ручной дуговой сварке кольцевых швов, а также для установки изделия на маршевой скорости в удобное для сварки положение.

Стандарт не распространяется на вращатели с программным управлением.

Все требования настоящего стандарта являются обязательными.

2 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины.

Маршевая скорость — скорость, при которой производится установка свариваемого изделия в удобное для сварки положение.

Максимальная сварочная скорость — это линейная скорость сварки при наибольшей частоте вращения, значения которой даны в таблице 1.

Таблица 1

Наибольшая грузоподъемность, кг	Высота от нижней плоскости основания вращателя до плоскости планшайбы, S, мм, не менее	Наибольшая частота вращения планшайбы, об/мин	Пределы отклонения сварочной частоты вращения, %		Номинальная сила сварочного тока, А
			для вращателей
			нормальной точности	повышенной точности
50	400	8,00; 16,00; 31,50	+/- 2,5	+/- 0,6	315
125	400	6,30; 12,50; 25,00	+/- 3,0	+/- 0,6	500
250	630	5,00; 8,00	+/- 3,0	+/- 0,6	500
630	630	4,00; 6,30	+/- 3,5	+/- 0,8	630
1600	800	3,15; 5,00	+/- 4,0	+/- 0,8	1000
3150	800	2,50; 3,15	+/- 4,0	+/- 1,0	1000
6300	1000	2,00; 2,50	+/- 4,0	+/- 1,0	1250
8000	1000	1,80; 2,00	+/- 4,5	+/- 1,0	1250
12500	1250	1,50; 1,80	+/- 4,5	+/- 1,0	1600
20000	1250	1,25; 1,50	+/- 5,0	+/- 1,2	1600
31500	1600	1,00; 1,25	+/- 5,0	+/- 1,2	2000
Примечания 1 Пределы отклонения сварочной частоты вращения даны для наибольшей частоты вращения при номинальном напряжении в сети. 2 Значения маршевой скорости соответствуют значениям максимальной сварочной скорости.

3 ТИПЫ

Вращатели должны изготовляться следующих типов:

1 — обеспечивающие вращение свариваемого изделия вокруг вертикальной оси со сварочной и маршевой скоростями;

2 — обеспечивающие поворот свариваемого изделия вокруг вертикальной оси с маршевой скоростью.

4 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

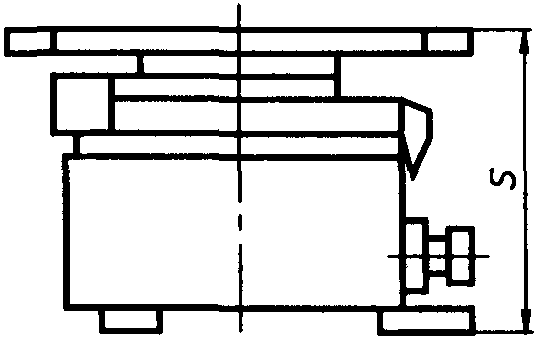

Основные параметры и размеры вращателей должны соответствовать значениям, указанным на рисунке 1 и в таблице 1.

4 Основные параметры и размеры

Примечание — Рисунок не определяет конструкцию вращателя

Рисунок 1

5 ТРЕБОВАНИЯ К КОНСТРУКЦИИ

5.1 Соотношение между массой свариваемого изделия и вспомогательных устройств, устанавливаемых на вращателе, и наибольшим допускаемым смещением их центра масс относительно оси вращения должно быть указано в руководстве по эксплуатации вращателя.

5.2 Отношение наибольшей сварочной частоты вращения планшайбы к наименьшей должно соответствовать одному из следующих значений: 10, 20, 50, 100, 200, 500, 1000, 2000.
