Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 июля 2014 г. № 704-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПОДШИПНИКИ КАЧЕНИЯ

ПОДШИПНИКИ БУКСОВЫЕ РОЛИКОВЫЕ ЦИЛИНДРИЧЕСКИЕ ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Rolling bearings. Axle box cylindrical roller bearings for rolling stock. Specification

ГОСТ 18572-2014

МКС 21.100.20

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

Дата введения 1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Инжиниринговый центр ЕПК» (ООО «ИЦ ЕПК»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 307 «Подшипники качения»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 30 мая 2014 г. № 67-П)

За принятие стандарта проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 09 июля 2014 г. № 704-ст межгосударственный стандарт ГОСТ 18572-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 ВЗАМЕН ГОСТ 18572-81

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на роликовые радиальные цилиндрические подшипники, предназначенные для применения в буксах железнодорожного подвижного состава.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты и классификатор:

ГОСТ 27.002 Надежность в технике. Термины и определения

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 520 Подшипники качения. Общие технические условия

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 801 Сталь подшипниковая. Технические условия

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 2477 Нефть и нефтепродукты. Метод определения содержания воды

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 3189 Подшипники шариковые и роликовые. Система условных обозначений

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 3325 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

Ссылка исключена с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

ГОСТ 6479 Смазки пластичные. Метод определения содержания механических примесей разложением соляной кислотой

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 9013 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 10243 Сталь. Методы испытаний и оценки макроструктуры

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 14192 Маркировка грузов

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 06.02.2017 № 31-ст; в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 18321 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 18854 (ISO 76:2006) Подшипники качения. Статическая грузоподъемность

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 18855 (ISO 281:2007) Подшипники качения. Динамическая грузоподъемность и номинальный ресурс

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст, Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 25256 Подшипники качения. Допуски. Термины и определения

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 24955 Подшипники качения. Термины и определения

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

ГОСТ 24810 Подшипники качения. Внутренние зазоры

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

МК (ИСО 3166) 004-97 Межгосударственный классификатор стран мира

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 27.002, ГОСТ 24955, ГОСТ 25256, а также следующие термины с соответствующими определениями:

3.1 железнодорожный подвижной состав: Транспортные средства, предназначенные для обеспечения железнодорожных грузовых и пассажирских перевозок и функционирования железнодорожной инфраструктуры.

Примечание - Железнодорожный подвижной состав включает в себя локомотивы, вагоны, моторвагонный подвижной состав и специальный железнодорожный подвижной состав.

3.2 суммарный условный пробег: Произведение длины окружности обода среднеизношенного колеса и числа оборотов, совершенных подшипником при стендовом испытании.

3.3 букса: Конструктивный узел колесной пары, служащий для соединения оси колесной пары с тележкой и передачи постоянных и переменных нагрузок.

3.4 роликовый радиальный цилиндрический подшипник <1>: Подшипник качения с цилиндрическими роликами в качестве тел качения, предназначенный для восприятия в основном радиальной нагрузки.

<1> В ранее утвержденной нормативно-технической документации применен термин «подшипник роликовый радиальный с короткими цилиндрическими роликами».

3.5 буксовый роликовый цилиндрический подшипник: Роликовый радиальный цилиндрический подшипник, по конструкции или исполнению предназначенный для применения в буксах железнодорожного подвижного состава.

3.6 сдвоенный буксовый роликовый цилиндрический подшипник: Подшипник качения, состоящий из двух аналогичных подшипников, обеспечивающий получение заранее заданных характеристик.

3.7 комплектный подшипник: Один из подшипников качения, входящий в состав сдвоенного подшипника.

3.8 присоединительный размер подшипника: Размер присоединительной поверхности или расстояние между присоединительными поверхностями.

Примечание - К присоединительным размерам относят диаметр отверстия, наружный диаметр, ширину наружного и внутреннего колец, размер монтажной фаски.

3.9 плоский приставной бортик: Плоское приставное кольцо, которое служит бортиком внутреннего кольца цилиндрического роликового радиального подшипника.

3.10 фасонный приставной бортик: Приставное кольцо, имеющее L-образное сечение, выступ которого служит бортиком внутреннего кольца цилиндрического роликового радиального подшипника.

3.11 цилиндрический ролик: Ролик, образующая наружной поверхности которого имеет прямую линию, параллельную оси ролика.

3.12 профилированный ролик: Цилиндрический ролик, обеспечивающий рациональный контакт с дорожками качения.

Примечание - Наружная поверхность профилированного ролика имеет слегка выпуклый на всей длине ролика или на его части регламентированный профиль. Видами профилированных роликов могут быть бомбинированные ролики, ролики с логарифмическим профилем и пр.

3.13 бомбинированный ролик: Цилиндрический ролик, наружная поверхность которого имеет непрерывную, слегка выпуклую, регламентированную на части длины кривизну в плоскости оси ролика, предназначенную для предотвращения концентрации напряжений на краях ролика при его контакте с дорожками качения.

3.14 разноразмерность диаметра роликов подшипника: Разность между средними диаметрами в единичной радиальной плоскости ролика, имеющего наибольший такой диаметр, и ролика, имеющего наименьший такой диаметр, комплекта роликов подшипника.

Примечание - Для цилиндрических роликов используют плоскость, проходящую через середину длины ролика.

3.15 разноразмерность длины роликов подшипника: Разность между средними длинами ролика, имеющего наибольшую такую длину, и ролика, имеющего наименьшую такую длину, комплекта роликов подшипника.

3.16 контрольный образец: Единица продукции или ее часть, утвержденные в установленном порядке, характеристики которых приняты за основу при изготовлении и контроле такой же продукции.

3.17 приемочный контроль (acceptance inspection): Контроль продукции, по результатам которого принимают решение о ее пригодности к поставкам и (или) использованию.

ГОСТ 16504-81, [статья 102]

3.18 сплошной контроль (100% inspection): Контроль каждой единицы продукции в партии.

ГОСТ 16504-81, [статья 104]

3.19 производственный контроль (manufacturing supervision): Контроль, осуществляемый на стадии производства.

ГОСТ 16504-81, [статья 98]

3.20 стендовые натурные испытания: Лабораторные испытания объекта в условиях, соответствующих условиям его использования по прямому назначению, с непосредственным оцениванием или контролем определяемых характеристик свойств цилиндрического буксового подшипника.

3.21

(п. 3.21 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

3.22

критерий отказа (failure criterion): Признак или совокупность признаков нарушения работоспособного состояния объекта, установленные в документации.

(п. 3.22 в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

3.23 сертификат о качестве: Товаросопроводительный документ, удостоверяющий качество поставляемого товара.

3.24 образец-свидетель (check test piece): Небольшой объект, пригодный для исследования, который испытывает воздействия и подвергается процессам, аналогичным реальному объекту по принципу подобия.

(п. 3.24 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

3.25 эксплуатационные испытания (field test): Испытания объекта, проводимые при эксплуатации.

ГОСТ 16504-81, [статья 58]

3.26 — 3.28 исключены с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

3.29 сертификация: Действие третьей стороны по подтверждению соответствия продукции установленным требованиям.

3.2.30 подтверждение соответствия: Документальное удостоверение соответствия продукции требованиям технических регламентов, стандартов.

4 Обозначения

В настоящем стандарте применены следующие обозначения:

B — номинальная ширина внутреннего кольца подшипника;

B1 — номинальная общая ширина внутреннего кольца подшипника совместно с приставным бортиком; номинальная общая ширина двух внутренних колец сдвоенного подшипника;

C — номинальная ширина наружного кольца подшипника;

C1 — номинальная общая ширина двух наружных колец сдвоенного подшипника;

d — номинальный диаметр отверстия подшипника;

D — номинальный наружный диаметр подшипника;

Dwmp — средний диаметр ролика в единичной плоскости.

Dwsp — единичный диаметр ролика в единичной плоскости;

Gr — радиальный внутренний зазор подшипника;

r — номинальный размер монтажной фаски;

Sd — перпендикулярность торца внутреннего кольца относительно отверстия;

VBs — непостоянство ширины внутреннего кольца;

VCs — непостоянство ширины наружного кольца;

VDmp — непостоянство среднего наружного диаметра;

VDsp — непостоянство наружного диаметра в единичной плоскости;

Vdmp — непостоянство среднего диаметра отверстия;

Vdsp — непостоянство диаметра отверстия в единичной плоскости;

\Delta_{Dmp} — отклонение среднего наружного диаметра в единичной плоскости;

\Delta_{dmp} — отклонение среднего диаметра отверстия в единичной плоскости.

5 Классификация

5.1 Условное обозначение

5.1.1 Условное обозначение буксового роликового цилиндрического подшипника по ГОСТ 3189 и технической документации, действующей на предприятии-изготовителе.

(п. 5.1.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

5.1.2 При заказе и в документации предприятий-потребителей подшипников должны быть указаны слово «подшипник», условное обозначение подшипника и обозначение документа технических условий с годом его принятия, по которому он изготовлен.

5.2 Конструктивные исполнения

5.2.1 Конструктивные исполнения буксовых роликовых цилиндрических подшипников представлены на рисунках 1 - 9. Рисунки поясняют главные особенности конструктивного исполнения и не определяют точную конструкцию подшипников.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

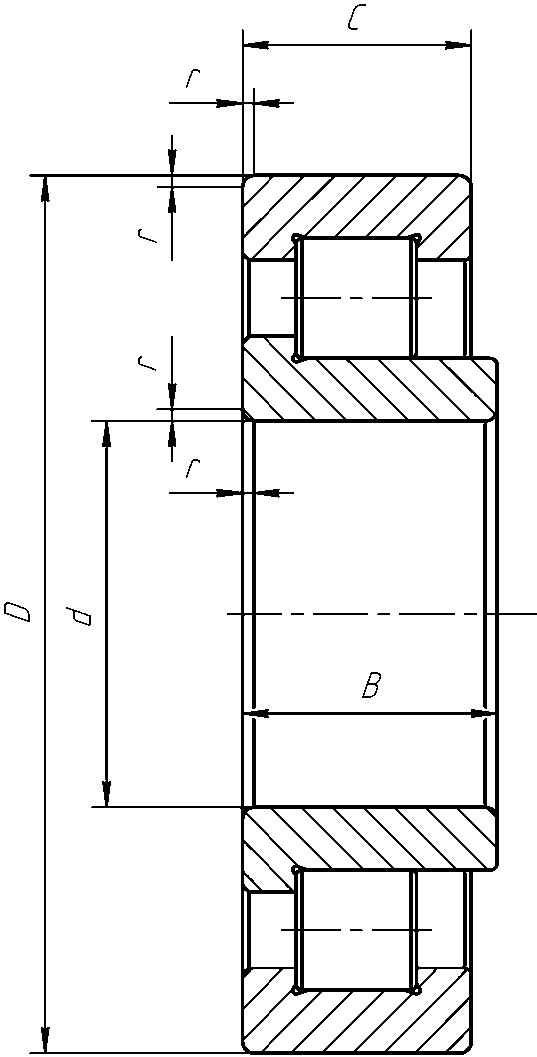

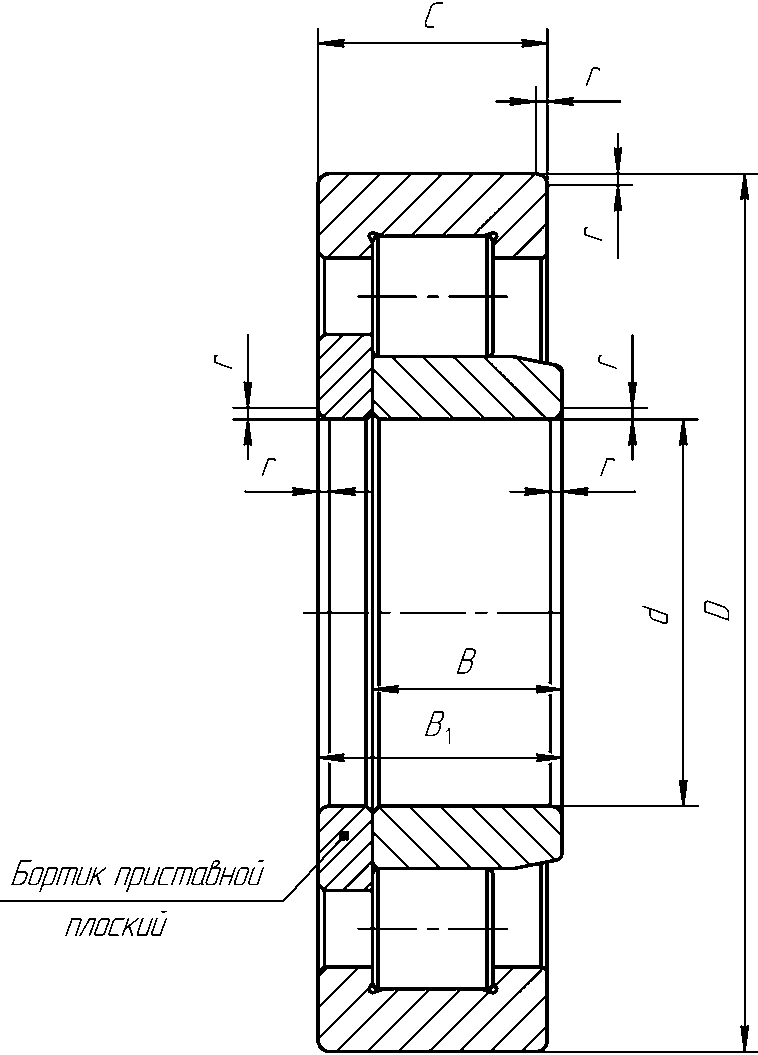

Рисунок 1 — Конструктивное исполнение 32000 с безбортиковым внутренним кольцом

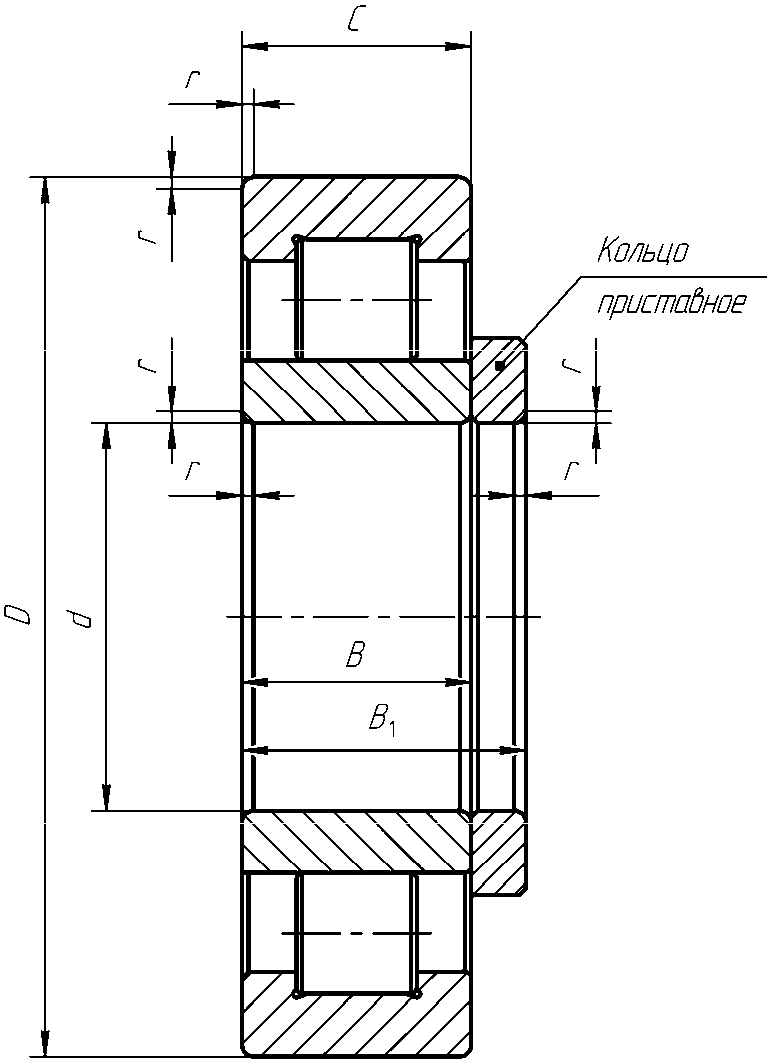

Рисунок 2 — Конструктивное исполнение 42000 с однобортиковым внутренним кольцом

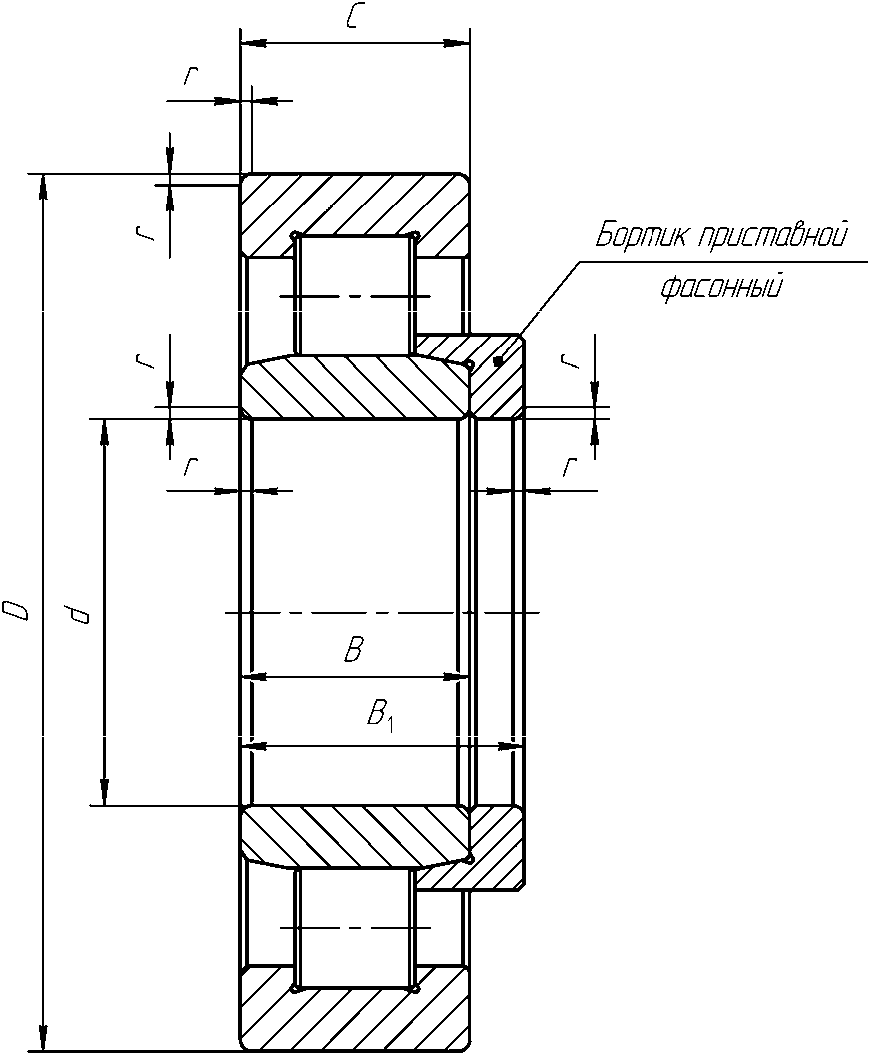

Рисунок 3 — Конструктивное исполнение 42000У с однобортиковым выступающим внутренним кольцом

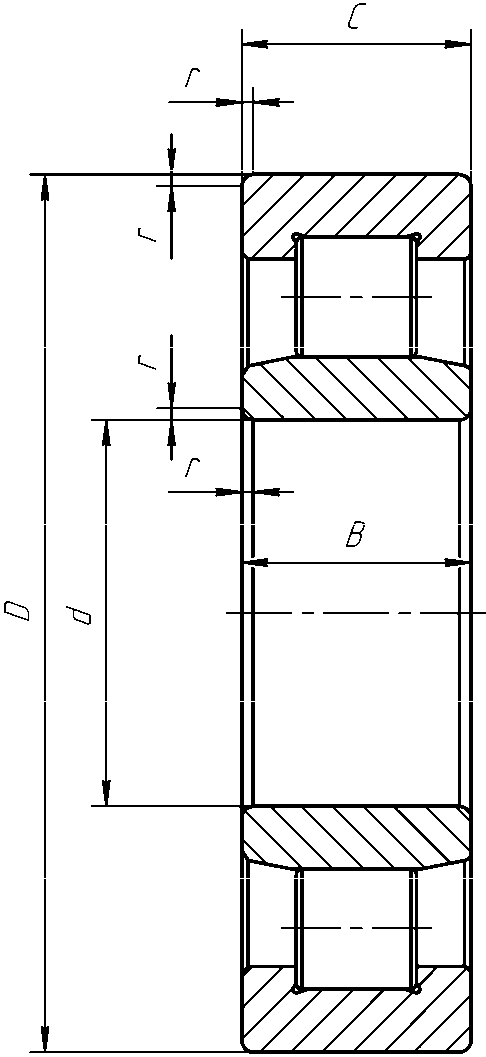

Рисунок 4 — Конструктивное исполнение 52000 с безбортиковым внутренним кольцом и фасонным приставным бортиком

Рисунок 5 — Конструктивное исполнение 62000 с однобортиковым внутренним кольцом и фасонным приставным бортиком

Рисунок 6 — Конструктивное исполнение 152000 с безбортиковым внутренним кольцом и приставным кольцом

Рисунок 7 — Конструктивное исполнение 152000У с безбортиковым внутренним кольцом и фасонным приставным бортиком

Рисунок 8 — Конструктивное исполнение 232000 с безбортиковым выступающим внутренним кольцом и плоским приставным бортиком

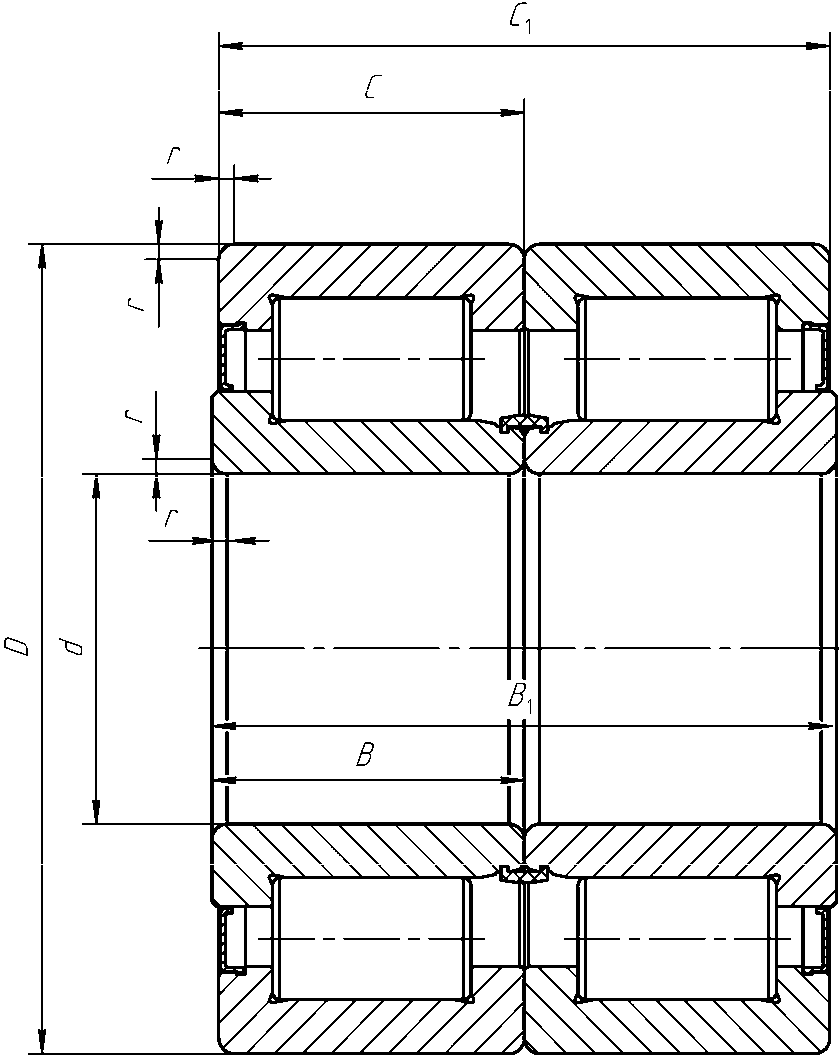

Рисунок 9 — Конструктивное исполнение 882000 — Сдвоенный подшипник с защитными шайбами/уплотнениями

6 Технические требования

6.1 Основные показатели

6.1.1 Назначение

6.1.1.1 Буксовые роликовые цилиндрические подшипники предназначены для применения в буксовых узлах локомотивов, вагонов, моторвагонного и специального железнодорожного подвижного состава для восприятия постоянных и переменных нагрузок.

6.1.1.2 Буксовые роликовые цилиндрические подшипники в составе железнодорожного подвижного состава должны быть работоспособными при температуре окружающей среды от минус 60 °C до плюс 55 °C.

(п. 6.1.1.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.1.2 Конструктивные требования

6.1.2.1 Буксовые роликовые цилиндрические подшипники должны быть изготовлены в соответствии требованиями настоящего стандарта, ГОСТ 520, по конструкторской документации, действующей на предприятии-изготовителе.

6.1.2.2 Обозначения конкретных буксовых роликовых цилиндрических подшипников в виде списка и технические требования, дополняющие требования настоящего стандарта и ГОСТ 520, устанавливают в технических условиях предприятия-изготовителя.

(п. 6.1.2.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.1.2.3 Твердость поверхности колец и роликов буксового роликового цилиндрического подшипника должна быть от 58 до 64 HRC в зависимости от применяемой стали. Неоднородность твердости в пределах одного кольца подшипника должна быть не более 3 HRC. Глубина упрочненного слоя и твердость сердцевины — в соответствии с документацией, действующей на предприятии-изготовителе.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.1.2.4 Микроструктура колец и роликов подшипников в соответствии с документацией, действующей на предприятии-изготовителе.

6.1.2.5 Содержание остаточного аустенита в кольцах подшипников из сталей по ГОСТ 801, марок ШХ15СГ, ШХ15СГ-Ш, ШХ15СГ-В не должно превышать для наружных колец 20%, для внутренних колец — 17%.

6.1.2.6 Излом кольца должен быть мелким, шелковистым, фарфоровидным, без заметных на глаз трещин, прослоек, включений.

6.1.2.7 Волокна металла не должны выходить на поверхности качения наружного и внутреннего колец под углом больше, чем 30° к касательной поверхности в точке выхода волокна.

Направление волокон в кольцах, изготовленных не на автоматических линиях по изготовлению поковок, должно соответствовать фотоэталону, установленному предприятием-изготовителем.

6.1.2.8 Обезуглероженный слой на поверхностях качения колец и роликов подшипников, а также на торцах роликов и опорных торцах бортиков колец не допускается.

6.1.2.9 Непостоянство ширины наружных колец, непостоянство наружного диаметра в единичной плоскости, непостоянство среднего наружного диаметра, отклонение среднего диаметра отверстия в единичной плоскости, непостоянство диаметра отверстия в единичной плоскости, отклонение среднего наружного диаметра в единичной плоскости должны соответствовать требованиям нормального класса точности ГОСТ 520.

6.1.2.10 Непостоянство ширины внутренних колец — не более 20 мкм.

6.1.2.11 Непостоянство среднего диаметра отверстия Vdmp внутренних колец подшипников не должно превышать половины допуска среднего диаметра отверстия в единичной плоскости по ГОСТ 520.

6.1.2.12 Перпендикулярность торца внутренних колец подшипников нормального класса точности относительно отверстия Sd должно быть не более 20 мкм.

6.1.2.13 Непостоянство ширины бортиков со стороны базового торца внутренних колец — не более 20 мкм. Допускается отклонение ширины бортика внутреннего кольца за пределы допуска на значение допустимого непостоянства ширины бортика.

6.1.2.14 Перпендикулярность бортиков наружных, внутренних колец и приставных бортиков внутренних колец относительно дорожки качения в сторону торца (развал) должна быть не более 20 мкм для подшипников конструктивного исполнения 32000, для остальных конструктивных исполнений подшипников — от 10 до 20 мкм. Вогнутость образующей бортиков не допускается.

6.1.2.15 В буксовом роликовом цилиндрическом подшипнике и комплектном подшипнике следует применять профилированные ролики. Разноразмерность диаметра роликов в подшипнике — не более 3 мкм. Разноразмерность длины роликов в подшипнике — не более 8 мкм.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.1.2.16 Прижоги на поверхностях колец и роликов не допускаются. На поверхностях колец и роликов, кроме поверхностей качения и торцов бортиков, контактирующих с роликами, допускаются трооститные пятна, а также штрихи вторичного отпуска в соответствии с документацией, действующей на предприятии-изготовителе.

6.1.2.17 Трещины в кольцах и роликах не допускаются.

6.1.2.18 Осевой зазор между бортиками наружных колец и торцами роликов в роликовых цилиндрических подшипниках с роликами длиной до 40 мм должен быть от 40 до 120 мкм, с роликами длиной более 40 мм — от 70 до 150 мкм.

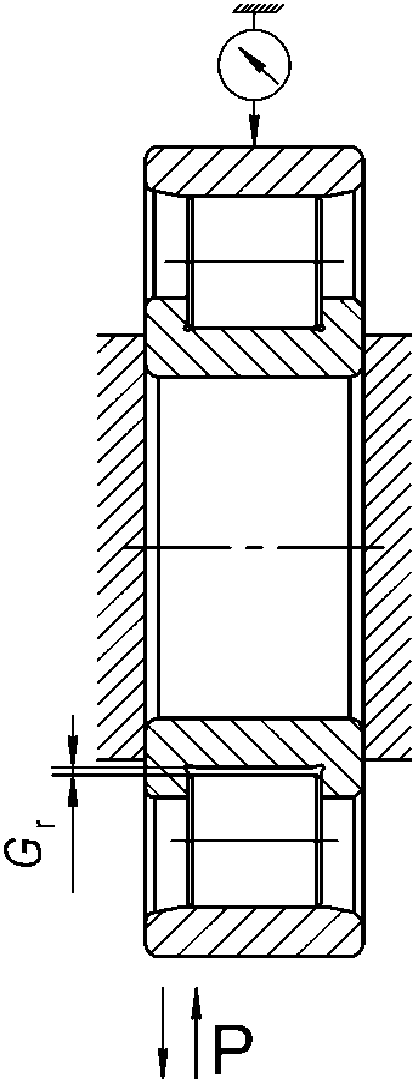

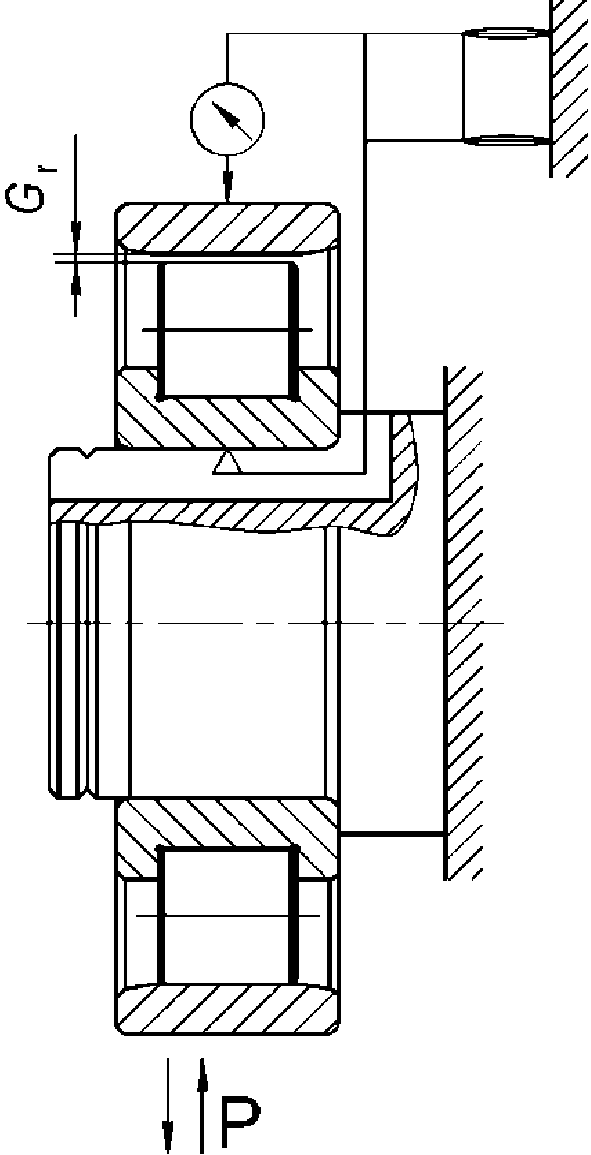

6.1.2.19 Внутренний радиальный зазор подшипников, регламентируемый ГОСТ 24810, должен быть от 75 до 215 мкм. Разность между наибольшим зазором и наименьшим зазором, измеренными в разных радиальных направлениях в одном подшипнике, не должна превышать 15 мкм. Разность между внутренними радиальными зазорами комплектных подшипников, входящих в сдвоенный подшипник, не должна превышать 20 мкм.

6.1.2.20 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

6.1.2.21 Полиамидные сепараторы не должны иметь следов разрушения при ударных испытаниях при температурах минус 20 °C, минус 40 °C и минус 60 °C. Число поврежденных сепараторов от общего числа испытанных не должно превышать 10%.

6.1.2.22 Марку и массу закладываемого в сдвоенный подшипник смазочного материала указывают в конструкторской документации.

6.1.2.23 Съемные внутренние кольца буксовых роликовых цилиндрических подшипников должны быть взаимозаменяемы.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.1.3 Требования надежности

6.1.3.1 Значения статической радиальной грузоподъемности, рассчитанные по ГОСТ 18854, и динамической радиальной грузоподъемности, рассчитанные по ГОСТ 18855, должны быть указаны в конструкторской документации, действующей на предприятии-изготовителе.

6.1.3.2 Максимальное превышение температуры нагрева подшипника относительно температуры окружающей среды — не более 80 °C.

6.1.3.3 Не допускаются отказы подшипников в условиях стендовых натурных испытаний.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.1.3.4 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

6.1.3.5 Не допускаются отказы подшипников в условиях эксплуатационных поездных испытаний, приведенных в приложении В. Испытаниям подлежат буксовые роликовые цилиндрические подшипники ограниченного объема, который определяет приемочная комиссия в соответствии с системой разработки и постановки продукции на производство.

Сведения о результатах эксплуатационных поездных испытаний предоставляют квалификационной комиссии, а также органу по сертификации при инспекционном контроле и при сертификации серийно выпускаемой продукции.

(п. 6.1.3.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.1.3.6 Критериями отказа буксового роликового цилиндрического подшипника в условиях испытаний являются:

• заклинивание подшипника;
• повреждение сепаратора (разрушение, трещины);
• наличие трещин или пластической деформации на кольцах и роликах;
• превышение температуры подшипника относительно температуры воздуха в соответствии с таблицей А.2 (приложение А);
• наличие признаков контактной усталости на любом из колец или роликах в виде раковин и отслоений;
• наличие коррозии на поверхностях качения деталей подшипника;
• содержание массовой доли механических примесей в смазочном материале более 1%;
• содержание массовой доли меди в смазочном материале более 0,2% (для подшипников с латунными сепараторами);
• содержание массовой доли воды в смазочном материале более 0,3%.

(п. 6.1.3.6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.2 Требования к материалам

6.2.1 Наружные, внутренние кольца и ролики буксовых роликовых цилиндрических подшипников изготавливают из наиболее часто применяемых марок сталей, приведенных в ГОСТ 520, подвергаемых объемной или поверхностной закалке. Альтернативные марки стали, выбранные предприятием-изготовителем, могут быть использованы по согласованию с предприятием-потребителем.

Марка стали и других материалов, применяемых для изготовления деталей буксовых роликовых цилиндрических и сдвоенных подшипников, должна соответствовать указанным в конструкторской документации.

6.2.2 Полиамидные сепараторы буксового роликового цилиндрического подшипника изготавливают из полиамидов, армированных стекловолокном. Марка полиамида указывается в конструкторской документации.

(п. 6.2.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.2.3 Входной контроль материалов осуществляют по сертификатам о качестве.

6.3 Маркировка

6.3.1 Маркировку подшипников проводят в соответствии с ГОСТ 520.

6.3.2 На подшипники наносят:

а) условное обозначение подшипника;

б) двухбуквенный код страны-изготовителя по МК (ИСО 3166) 004;

в) условное обозначение предприятия-изготовителя;

г) порядковый номер подшипника;

д) условный знак года выпуска;

е) условный знак месяца выпуска через тире после условного знака года выпуска;

ж) условный знак принадлежности подшипника к настоящему стандарту.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Пример - 30-42726ЛМ RU epk sr 256 Э — А - Т,

где 30-42726ЛМ — обозначение подшипника,

RU — страна — изготовитель — Россия,

epk sr — обозначение предприятия-изготовителя,

256 — порядковый номер подшипника,

Э — условный знак года выпуска,

А — условный знак месяца выпуска,

Т — условный знак принадлежности подшипника к настоящему стандарту.

6.3.3 Допускается обозначение условного знака года выпуска в виде двух последних цифр года изготовления, обозначение условного знака месяца выпуска порядковым номером от 1 до 12.

Для маркировки страны-изготовителя допускается использование ее полного наименования на английском языке.

6.3.4 Маркирование проводят любым способом, не вызывающим коррозию и обеспечивающим сохранность маркировки в эксплуатационных условиях. Диаметр окружности расположения знаков маркировки и размер шрифта предприятие-изготовитель устанавливает в зависимости от выбранного способа маркирования. Знаки маркировки должны быть четкими и разборчивыми.

6.3.5 Одноименные детали подшипников, маркированные одинаковыми условными знаками года и месяца изготовления, не должны иметь повторяющихся порядковых номеров.

6.3.6 Маркировку на наружном и внутреннем кольцах разъемных подшипников наносят только с одной стороны. Маркировку на неразъемных подшипниках наносят на наружном кольце.

6.3.7 При применении одних и тех же колец (наружных, приставных бортиков внутренних колец) для подшипников разных конструктивных разновидностей и модификаций на них допускается наносить маркировку подшипника, деталь которого применена в подшипниках других конструктивных разновидностей и модификаций.

На внутренних кольцах наносят полную маркировку, характеризующую конструктивную разновидность подшипника.

Примеры

1 Двухбортиковое наружное кольцо подшипника 42726ЛМ применяют в модификациях подшипников типов: 30-42726Л4М, 30-232726Л1М, 30-232726Л4М, 30-42726Е2М, 30-232726Е2М и др.

В этом случае на наружное кольцо всех модификаций подшипников наносят маркировку условного обозначения наружного кольца подшипника 42726ЛМ.

2 Приставной бортик внутреннего кольца подшипника 232726Л1М применяют в модификациях подшипников типов: 30-232726Л4М, 30-232726Е2М, 30-232726Е9М и др.

В этом случае на приставной бортик внутреннего кольца всех модификаций подшипников наносят маркировку условного обозначения подшипника 232726Л1М.

6.3.8 На одном из торцов сепаратора вагонных буксовых подшипников наносят условное обозначение предприятия-изготовителя, условный знак года выпуска.

При сборке подшипника маркировка на сепараторе должна быть обращена в ту же сторону, что и маркировка на наружном кольце.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.3.9 На разъемных подшипниках с невзаимозаменяемыми деталями маркируют порядковый номер подшипника на всех деталях (наружном, внутреннем кольцах и приставном бортике внутреннего кольца).

На невзаимозаменяемых разъемных подшипниках маркировка должна исключать перепутывание колец подшипников.

6.4 Консервация и упаковка

(подраздел 6.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

6.4.1 Консервацию для защиты от коррозии и упаковывание подшипников проводят в соответствии с ГОСТ 520. Сроки хранения определяются способом консервации и упаковки.

6.4.2 Коробки или бандероли, сопроводительный документ (паспорт), вкладываемый в ящик, должны иметь надписи:

а) условное обозначение подшипника;

б) условное обозначение предприятия-изготовителя;

в) количество подшипников;

г) дату консервации (месяц и год);

д) знак обращения продукции на рынке государств — членов Таможенного союза <*>;

е) запись о проведенной сертификации: учетный номер бланка сертификата соответствия, его регистрационный номер, дата выдачи и срок действия <*>;

<*> Обязательно для государств — членов Таможенного союза.

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

ж) обозначение настоящего стандарта или технических условий по 6.1.2.2 (при наличии).

Примечание — Обозначение настоящего стандарта или технических условий по 6.1.2.2 указывают с годом их принятия.

6.4.3 Транспортную тару следует маркировать в соответствии с требованиями ГОСТ 14192. Маркировку наносят на ярлык или непосредственно на ящик.

Дополнительно под основными надписями должны быть нанесены:

а) наименование изделия;

б) условное обозначение подшипника;

в) количество подшипников;

г) обозначение настоящего стандарта или технических условий по 6.1.2.2 (при наличии);

д) знак обращения продукции на рынке государств — членов Таможенного союза <*>;

е) запись о проведенной сертификации: учетный номер бланка сертификата соответствия, его регистрационный номер, дата выдачи и срок действия <*>;

<*> Обязательно для государств — членов Таможенного союза.

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

ж) манипуляционные знаки по ГОСТ 14192: «Хрупкое. Осторожно», «Беречь от влаги».

Примечание — Обозначение настоящего стандарта или технических условий по 6.1.2.2 указывают с годом их принятия.

7 Правила приемки

7.1 Подшипники на предприятии-изготовителе подвергают производственному контролю и испытаниям на соответствие требованиям настоящего стандарта.

7.1.1 Контролируемые параметры, методы производственного контроля и испытаний подшипников устанавливает предприятие-изготовитель.

7.1.2 Подшипники по радиальному зазору и по маркировке подвергают сплошному производственному контролю.

(п. 7.1.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

7.1.3 Кольца и ролики подвергают сплошному контролю на отсутствие трещин, выборочному контролю твердости — 10% колец и 2% — роликов от партии, изготовленной в течение одной рабочей смены, выборочному контролю на отсутствие мягких пятен — 2% колец и роликов от партии, изготовленной в течение одной рабочей смены.

В случае обнаружения отступлений от требований конструкторской документации, действующей на предприятии-изготовителе, по твердости или прижогам всю партию подвергают сплошному контролю по данным параметрам.

7.1.4 Ударным испытаниям при низких температурах подвергают 10 полиамидных сепараторов, изготовленных от каждой партии полиамида, поступившего на предприятие. Число поврежденных сепараторов от общего числа испытанных не должно превышать 10%. Партией полиамида является определенная масса полиамида, сопровождаемая одним сертификатом о качестве предприятия-изготовителя.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

7.2 На предприятии-изготовителе подшипники подвергают приемочному контролю.

7.2.1 Подшипники предъявляют для контроля партиями. Размер партии для подшипников с внутренним диаметром до 100 мм — не более 500 шт., с внутренним диаметром свыше 100 мм — не более 300 шт.

7.2.2 При приемочном контроле подшипники подвергают выборочному контролю по следующим параметрам:

• присоединительные размеры;
• взаимное положение поверхностей;
• радиальный зазор;
• отсутствие трещин;
• твердость колец;
• марка стали;
• отсутствие мягких пятен;
• количество остаточного аустенита для сталей типа ШХ15;
• микроструктура (включая обеднение углеродом, обезуглероженность поверхностей качения);
• излом колец.

Выборочный контроль указанных параметров проводят:

• при неразрушающем контроле — на трех подшипниках от партии;
• при разрушающем контроле — на одном подшипнике от партии.

7.2.3 При разрушающем контроле разрешается использовать детали подшипников, прошедшие все технологические операции, но забракованные по геометрическим параметрам.

7.2.4 Если в отобранных для приемки подшипниках обнаружено одно отклонение от требований настоящего стандарта, контрольной проверке подвергают удвоенное число подшипников по данному параметру. При этом разборке и контрольной проверке деталей может быть подвергнут любой из отобранных подшипников, а при отклонении по металлографическим показателям могут быть подвергнуты любые два подшипника. В случае отклонения по марке стали партию подшипников бракуют окончательно.

7.2.5 Если в отобранных для приемки подшипниках обнаружено более одного отклонения от требований настоящего стандарта, всю партию возвращают на перепроверку по забракованным параметрам, после которой партию подшипников предъявляют к приемке повторно.

Если при повторной проверке обнаружены отклонения по перепроверяемым параметрам, партию подшипников бракуют окончательно, и она повторному предъявлению не подлежит.

7.3 Для подтверждения динамической грузоподъемности предприятие-изготовитель проводит периодические стендовые испытания подшипников в соответствии с ГОСТ 520 на подтверждение номинального ресурса.

7.4 Подшипники с диаметром отверстия более 130 мм подвергают испытаниям в лабораторных условиях измерительными методами по технической документации на методы контроля и испытаний.

7.5 Закупаемые для производства комплектующие изделия (кольца, ролики, сепараторы) подвергают входному контролю на соответствие требованиям настоящего стандарта по планам входного контроля предприятия-изготовителя. Допускается проводить входной контроль комплектующих изделий по сертификатам о качестве.

7.6 При проведении входного контроля буксовых роликовых цилиндрических подшипников предприятие-потребитель должно руководствоваться требованиями ГОСТ 24297.

8 Требования безопасности

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.1 Общие положения

(подраздел 8.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Буксовые роликовые цилиндрические подшипники, в отношении которых выполняют процедуры подтверждения соответствия техническому регламенту [1], должны соответствовать настоящему стандарту, утвержденной конструкторской документации и другой документации по требованиям безопасности.

Требования безопасности буксовых роликовых цилиндрических подшипников обеспечиваются путем соблюдения конструктивных требований, требований к материалам, к маркировке и требований надежности, указанных в 8.2. Методы контроля в соответствии с разделом 9.

8.2 Показатели безопасности

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.2.1 Маркировка — в соответствии с перечислениями а), б), в), д), е) 6.3.2, перечислениями а), б), г), д), е) 6.4.2, перечислениями б), д), е) 6.4.3.

(п. 8.2.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.2.2 Марка стали — по 6.2.1.

8.2.3 Твердость поверхности колец и роликов подшипника, неоднородность по твердости в пределах одного кольца — по 6.1.2.3.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.2.4 Допуски присоединительных размеров подшипников, допуски взаимного положения поверхностей колец — по 6.1.2.9, 6.1.2.10, 6.1.2.11, 6.1.2.12.

8.2.5 Допуски элементов колец — по 6.1.2.14.

8.2.6 Допуски роликов — по 6.1.2.15.

8.2.7 Осевой зазор между бортиками наружных колец и торцами роликов — по 6.1.2.18.

8.2.8 Внутренний радиальный зазор подшипников — по 6.1.2.19.

8.2.9 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

8.2.10 Ударная прочность полиамидных сепараторов при низких температурах — по 6.1.2.21.

8.2.11 Требования к нагреву подшипников в условиях стендовых натурных испытаний — по таблице А.2 (приложение А).

(п. 8.2.11 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.2.12 Отсутствие отказов в условиях стендовых натурных испытаний — по 6.1.3.3.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.2.13 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

8.2.14 Отсутствие отказов в условиях эксплуатационных поездных испытаний — по 6.1.3.5.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.2.15 Марка заложенного в сдвоенный подшипник смазочного материала — по 6.1.2.22.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.3 Подтверждение соответствия

(подраздел 8.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.3.1 При обязательном подтверждении соответствия образцов буксовых роликовых цилиндрических подшипников техническому регламенту [1] используют показатели в соответствии с приложением Д.

8.3.2 При первичной сертификации ограниченного объема буксовых роликовых цилиндрических подшипников проводят испытание образцов буксовых роликовых цилиндрических подшипников в соответствии с Д.1 (приложение Д).

Сертификации подлежат буксовые роликовые цилиндрические подшипники, конструкторская документация на которые имеет литеру не ниже O1.

Первичной сертификации подлежат буксовые роликовые цилиндрические подшипники ограниченного объема, как правило, не более 32000 буксовых сдвоенных подшипников и не более 64000 буксовых роликовых цилиндрических подшипников, который определяет приемочная комиссия в соответствии с системой разработки и постановки продукции на производство. В случае переноса производства буксовых роликовых цилиндрических подшипников по конструкторской документации, имеющей литеру А, на другую производственную площадку предприятия в том же государстве ограничения объема производства не производят и первичную сертификацию осуществляют по Д.1 (приложение Д).

8.3.3 При повторной сертификации буксовых роликовых цилиндрических подшипников (рекомендуется схема 4с [1]) проводят испытание образцов буксовых роликовых цилиндрических подшипников в соответствии с Д.2 (приложение Д).

8.3.4 В случае изменения технических характеристик или условий изготовления сертифицированных буксовых роликовых цилиндрических подшипников без изменения их условного обозначения они подлежат дополнительному испытанию в соответствии с приложением Е.

При изготовлении буксовых роликовых цилиндрических подшипников из материалов одних и тех же марок, поставляемых различными предприятиями — изготовителями материалов, проведение каких-либо дополнительных испытаний не требуется. При выполнении по кооперации отдельных технологических операций по изготовлению буксовых роликовых цилиндрических подшипников, а также при смене производителей этих технологических операций проведение каких-либо дополнительных испытаний не требуется.

8.3.5, 8.3.6 Исключены с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

8.4 Правила отбора образцов

8.4.1 — 8.4.3 Исключены с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

8.4.4 Отбор образцов подшипников для испытания подшипников по 8.2.1 - 8.2.8, 8.2.15 осуществляют в количестве 3 шт. Отбор образцов полиамидных сепараторов для испытания по 8.2.10 осуществляют в количестве 20 шт. Отбор образцов роликов осуществляют по 3 шт. от каждого отобранного образца буксового роликового цилиндрического подшипника или от каждого отобранного образца комплектного подшипника каждого отобранного образца буксового сдвоенного подшипника.

Отбор образцов подшипников для испытания по 8.2.11, 8.2.12 осуществляют в количестве, указанном в приложении А.

(п. 8.4.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

8.4.5 Стендовым натурным испытаниям в соответствии с А.1 подвергают образцы подшипников двух буксовых узлов от репрезентативной (представительной) испытательной группы подшипников. К каждой из трех испытательных групп относят подшипники различных конструктивных исполнений с внутренними диаметрами отверстия свыше 120 мм до 180 мм включительно:

первая группа — подшипник с безбортиковым внутренним кольцом (конструктивное исполнение 32000) и подшипник с безбортиковым внутренним кольцом и приставным кольцом (конструктивное исполнение 152000);

вторая группа — подшипник с однобортиковым внутренним кольцом (конструктивное исполнение 42000), подшипник с безбортиковым выступающим внутренним кольцом и плоским приставным бортиком (конструктивное исполнение 232000), сдвоенный подшипник (конструктивное исполнение 882000);

третья группа — подшипник с однобортиковым выступающим внутренним кольцом (конструктивное исполнение 42000У), подшипник с безбортиковым внутренним кольцом и фасонным приставным бортиком (конструктивное исполнение 52000), подшипник с безбортиковым внутренним кольцом и фасонным приставным бортиком (конструктивное исполнение 152000У).

Результаты проведенных стендовых натурных испытаний репрезентативной испытательной группы распространяют на все подшипники данной испытательной группы.

(п. 8.4.5 введен Изменением № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)

9 Методы контроля

9.1 Измерительный контроль подшипников проводят при одинаковой температуре деталей подшипников и измерительных средств.

Определение параметров размеров \Delta_{dmp} , Vdsp, Vdmp, \Delta_{Dmp} , VDsp, VDmp, VBs, VCs и взаимного положения поверхностей Sd проводят на измерительных устройствах по схемам, приведенным в ГОСТ 520. Непостоянство ширины бортика внутреннего кольца со стороны базового торца определяют аналогично непостоянству ширины внутреннего кольца.

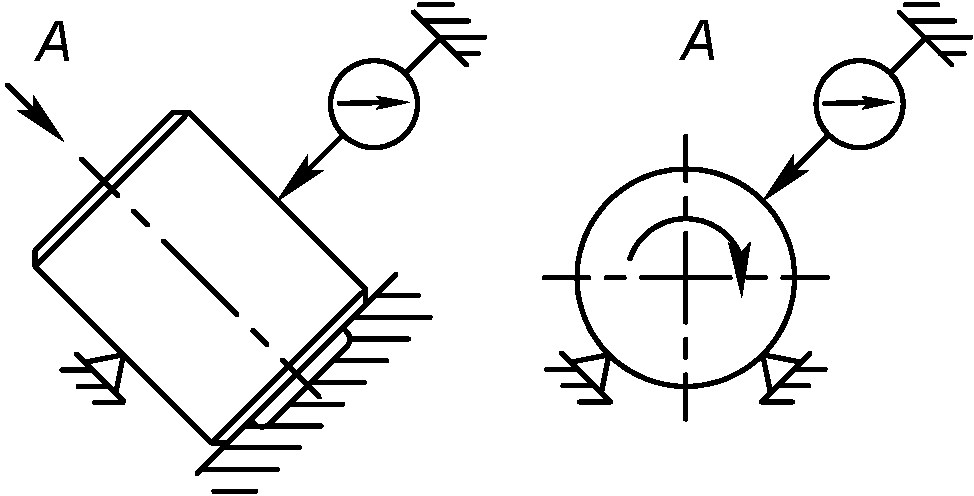

9.2 Перпендикулярность бортиков наружных, внутренних колец и приставных бортиков внутренних колец относительно дорожки качения в сторону торца (развал) следует определять измерением на измерительных устройствах по схеме, приведенной на рисунке 10.

Рисунок 10

Для центрирования наружного кольца его помещают торцом на три опоры и устанавливают две опоры на наружной поверхности под углом 90° друг к другу. Допускается базировать кольцо на плоскость.

Измерительный наконечник располагают на опорном торце бортика в одной осевой плоскости с одним из упоров, контактирующих с торцом кольца.

Измерение перпендикулярности проводят перемещением наконечника по опорному торцу бортика в радиальном направлении от центра к дорожке качения наружного кольца и от дорожки качения к центру внутреннего кольца и приставного бортика.

Измерение проводят в двух осевых плоскостях, расположенных под углом 90°.

Перпендикулярность бортиков в сторону торца — положительная разность между показаниями отсчетного устройства на наибольшем и на наименьшем расстояниях от дорожки качения.

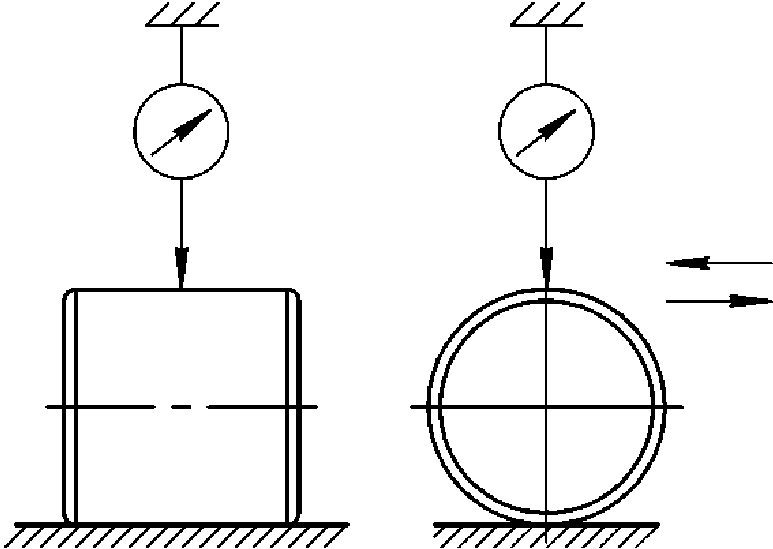

9.3 Разноразмерность диаметра цилиндрических роликов в подшипнике следует определять измерением единичных диаметров в средней плоскости роликов на измерительных устройствах по схемам, приведенным на рисунках 11 и 12.

Рисунок 11

Рисунок 12

Устанавливают индикатор измерительного устройства на нуль для соответствующего размера, используя плоскопараллельные концевые меры или установочную меру.

Измеряют и записывают наибольший Dwsp max и наименьший Dwsp min единичные диаметры ролика в единичной плоскости. Определяют средний диаметр ролика в единичной плоскости Dwmp. Проводят аналогичное измерение всех роликов подшипника и определяют средний диаметр каждого ролика. Разность между наибольшим и наименьшим средними диаметрами роликов является разноразмерностью диаметра цилиндрических роликов в подшипнике.

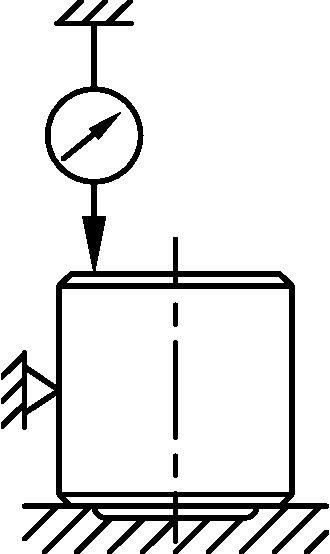

9.4 Разноразмерность длины цилиндрических роликов в подшипнике следует определять измерением единичных длин роликов на измерительных устройствах по схеме, приведенной на рисунке 13.

Рисунок 13

Длину ролика измеряют на расстоянии трех номинальных размеров фаски от образующей ролика, определяют наибольшую и наименьшую единичную длину и среднюю длину как их полусумму. Длину роликов, не имеющих выточки на торце, измеряют вблизи центра торца ролика.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Проводят аналогичное измерение всех роликов подшипника и определяют среднюю длину каждого ролика. Разность между наибольшей и наименьшей средними длинами роликов является разноразмерностью длины роликов в подшипнике.

9.5 Контроль внешнего вида колец, роликов и сепараторов, маркировки подшипников осуществляют методом визуального контроля под рассеянным светом невооруженным глазом.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

При наличии видимых дефектов контроль состояния поверхности осуществляют путем сравнения с контрольным образцом, утвержденным предприятием-изготовителем.

9.6 Контроль деталей на отсутствие прижогов, трооститных пятен, штрихов вторичного отпуска проводят методом травления либо другим методом, обеспечивающим их выявление.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

9.7 Контроль отсутствия трещин на деталях подшипников осуществляют методами неразрушающего контроля.

9.8 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

9.9 Контроль осевого зазора между бортиками наружных колец и торцами роликов осуществляют в трех позициях при повороте наружного кольца вокруг оси на 120°. За осевой зазор принимают среднеарифметическое значение трех измерений, при этом минимальное значение из трех измерений должно быть не менее нижнего предела допустимого зазора.

9.10 Внутренний радиальный зазор подшипников измеряют на измерительных устройствах по схемам, приведенным на рисунках 14 (метод А), 15 (метод Б) и 16 (метод В).

Рисунок 14

Рисунок 15

Рисунок 16

Метод А.

Внутреннее кольцо подшипника жестко закрепляют. При измерении на наружное кольцо воздействует регламентированная измерительная нагрузка P сначала в одном радиальном направлении, затем — в противоположном. Измерительный наконечник устанавливают посередине между торцами наружного кольца.

За результат измерения принимают разность показаний отсчетного устройства под воздействием нагрузки в обоих направлениях в одной плоскости. Измерение проводят три раза, каждый раз поворачивая наружное кольцо на 120°.

Радиальный внутренний зазор подшипника Gr, — среднеарифметическое значение трех измерений.

Метод Б.

Наружное кольцо подшипника жестко закрепляют. При измерении на внутреннее кольцо воздействует регламентированная измерительная нагрузка P сначала в одном радиальном направлении, затем — в противоположном. Измерительный наконечник установить посередине между торцами внутреннего кольца.

За результат измерения принимают разность показаний отсчетного устройства под воздействием нагрузки в обоих направлениях в одной плоскости. Измерение проводят три раза, каждый раз поворачивая наружное кольцо на 120°.

Радиальный внутренний зазор подшипника Gr, — среднеарифметическое значение трех измерений.

Метод В.

Устанавливают собранный подшипник на оправку до упора торца внутреннего кольца в буртик оправки. При измерении на наружное кольцо воздействует регламентированная нагрузка P сначала в одном радиальном направлении, затем в противоположном. Измерительный наконечник устанавливают посередине между торцами наружного кольца.

Снимают средние показания индикатора при воздействии в одном направлении и противоположном.

За результат измерения принимают разность показаний отсчетного устройства под воздействием нагрузки в обоих направлениях в одной плоскости. Измерение проводят три раза, каждый раз поворачивая наружное кольцо на 120°.

Радиальный внутренний зазор подшипника Gr — среднеарифметическое значение трех измерений.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

9.12 Ударные испытания полиамидных сепараторов при низких температурах проводят последовательно в трех режимах после охлаждения сепараторов в камере холода при температуре: минус 20 °C, минус 40 °C и минус 60 °C.

Выдержка сепараторов в камере, предварительно охлажденной до заданной температуры, составляет от 45 до 60 мин, контроль температуры осуществляют по показаниям термометра камеры. Температура в камере холода должна поддерживаться с точностью +/- 2 °C.

Каждый сепаратор при каждом режиме испытаний трижды сбрасывают с высоты (3 +/- 0,03) м на стальную плиту массой не менее 40 кг. Высотой сбрасывания считают расстояние от плиты до нижней точки сепаратора. Поверхность плиты должна иметь параметр шероховатости Rz не более 40 мкм.

Сбрасывание сепараторов осуществляют по направляющему желобу, который должен обеспечивать беспрепятственное свободное падение сепараторов и их соударение о плиту центрируемыми цилиндрическими поверхностями торцовых стенок. После каждого сбрасывания сепаратора проводят визуальный контроль его повреждений — наличие сквозных трещин в торцовых стенках или продольных перемычках гнезд сепаратора.

Критерий положительных результатов испытаний — не превышение при всех режимах испытаний суммарного числа поврежденных сепараторов более 10% подвергшихся испытанию.

9.13 Марку стали деталей подшипников определяют по ГОСТ 4543. Определение марки стали допускается осуществлять методом спектрального анализа.

9.14 Твердость деталей подшипников измеряют на торцевых поверхностях на приборе Роквелла или равноценном приборе по ГОСТ 9013. Глубину закаленного слоя поверхностно закаленных деталей допускается измерять на образцах-свидетелях.

9.15 Металлографический анализ (микроструктура, изломы колец, обеднение по содержанию углерода, поверхностные дефекты, содержание остаточного аустенита, расположение волокон металла) осуществляют на образцах по ГОСТ 801, ГОСТ 10243.

9.16 Марку закладываемого в сдвоенный подшипник смазочного материала определяют по сертификату о качестве.

Массу закладываемого в сдвоенный подшипник смазочного материала определяют по документации, действующей на предприятии-изготовителе.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

9.17 Содержание массовой доли механических примесей в смазочном материале определяют по ГОСТ 6479.

9.18 Содержание массовой доли воды определяют по ГОСТ 2477.

9.19 Отсутствие отказов, требования нагрева подшипников относительно температуры окружающего воздуха определяют по результатам стендовых натурных испытаний подшипников в соответствии с приложением А.

(п. 9.19 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

9.20 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

9.21 Эксплуатационные поездные испытания подшипников проводят в соответствии с приложением В.

9.22 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

10 Транспортирование и хранение

Транспортирование и хранение подшипников проводят в соответствии с ГОСТ 520.

11 Указания по применению, монтажу и эксплуатации

11.1 Применение и эксплуатацию подшипников следует осуществлять в строгом соответствии с назначением и эксплуатационными показателями данного конструктивного исполнения, размера и класса точности подшипников.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

11.2 В изделиях при применении и эксплуатации подшипников должны быть приняты необходимые меры для защиты подшипников от посторонних частиц, возникновения коррозии на деталях подшипников и для своевременного пополнения предусмотренным смазочным материалом.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

11.3 Технические требования к посадочным поверхностям под подшипники — по ГОСТ 3325.

11.4 Расконсервацию подшипников проводят в соответствии с технической документацией предприятия-изготовителя на хранение, расконсервацию подшипников и обращение с ними, действующей на предприятии-изготовителе.

11.5 Монтаж роликовых радиальных цилиндрических сдвоенных подшипников осуществляют методом холодного прессования. Монтируемые роликовые радиальные цилиндрические сдвоенные подшипники и ось колесной пары должны иметь одинаковую температуру. Не допускается прилагать силу к наружному кольцу. Технологию монтажа, включающую конечную силу запрессовки и время его выдержки, согласовывают с предприятием — изготовителем подшипников.

11.6 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

11.7 Запрещается эксплуатация буксовых роликовых цилиндрических подшипников, подвергшихся погружению в воду или воздействию высокой температуры и огня.

11.8 Не допускается прохождение через буксовые роликовые цилиндрические подшипники электрического тока, в том числе при проведении сварочных работ на железнодорожном подвижном составе.

12 Гарантии изготовителя

12.1 Предприятие — изготовитель буксовых роликовых цилиндрических подшипников в соответствии с законодательством, действующим в каждом из государств — участников Соглашения, устанавливает гарантийные обязательства (в том числе конкретную продолжительность и порядок исчисления гарантийного срока) о соответствии подшипников требованиям настоящего стандарта в технических условиях на эти подшипники по 6.1.2.2.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

12.2 При преждевременном выходе из строя подшипникового узла причины выхода его из строя рассматривает комиссия с обязательным участием представителей предприятия-изготовителя и предприятия-потребителя.

Подшипник подлежит замене после установления комиссией с обязательным участием представителей предприятия-изготовителя, что причиной преждевременного выхода из строя подшипника является несоответствие требованиям настоящего стандарта.

12.3 Предприятие-изготовитель не несет гарантийных обязательств при повреждениях в результате крушения, аварии и/или схода с рельсов железнодорожного подвижного состава.

12.4 Предприятие-изготовитель не несет гарантийных обязательств по буксовым роликовым цилиндрическим подшипникам, разукомплектованным на предприятии-потребителе и имеющим разные условные обозначения предприятия-изготовителя, условные знаки года и месяца выпуска на кольцах, а также после первого демонтажа внутренних колец буксовых роликовых цилиндрических подшипников и сдвоенных буксовых подшипников с оси колесной пары, бывшей в эксплуатации.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Приложение А (обязательное)

СТЕНДОВЫЕ НАТУРНЫЕ ИСПЫТАНИЯ

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

А.1 Стендовые натурные испытания радиальных цилиндрических буксовых подшипников осуществляют в лабораторных условиях на стенде, принципиальная схема которого приведена на рисунке А.1. Стенд позволяет одновременно испытывать подшипники двух буксовых узлов с воздействием на них повторяющихся циклов нагружения, рассчитанных в зависимости от условий эксплуатации конкретного типа железнодорожного подвижного состава.

1 — датчик для контроля температуры и скорости воздушного потока; 2 — охлаждающие вентиляторы; 3 — знакопеременная осевая нагрузка и датчик нагрузки; 4 — испытуемый буксовый узел; 5 — постоянная вертикальная нагрузка и датчик нагрузки; 6 — опорный подшипник; 7 — электродвигатель переменного тока привода оси испытательного стенда.

Рисунок А.1 — Схема испытательного стенда

А.2 Испытаниям подвергают два одинаковых по конструкции буксовых узла, которые оборудуют испытуемыми подшипниками и корпусами букс конкретного типа железнодорожного подвижного состава в соответствии с областью применения испытуемых подшипников.

Отбор подшипников проводят таким образом, чтобы после монтажа на шейках стендовой оси значения их внутренних радиальных зазоров были максимальными по значению в одном буксовом узле и минимальными в другом из предъявленных на отбор подшипников.

А.3 Для расчета параметров испытаний используют следующие исходные данные, зависящие от условий эксплуатации и согласованные с предприятием-потребителем:

• конструкционную скорость движения железнодорожного подвижного состава;
• диаметр среднеизношенного колеса;
• максимальную расчетную статическую нагрузку от колесной пары на рельсы;
• массу колесной пары.

А.4 Номинальную частоту вращения стенда nn, мин-1, вычисляют по формуле

n_{n} = \frac{5,836v_{k}}{d_{\text{ср}}} , (А.1)

где vk — конструкционная скорость движения железнодорожного подвижного состава, км/ч;

dср — диаметр среднеизношенного колеса, м.

Отклонение частоты вращения стенда в процессе испытаний в режиме движения с постоянной скоростью должно быть в пределах +/- 3% номинальной частоты вращения.

А.5 Номинальную радиальную нагрузку на буксовый узел Frn, Н, вычисляют по формуле

Frn = 0,6(F₀ - m₀g), (А.2)

где F0 — максимальная расчетная статическая нагрузка от колесной пары на рельсы, Н;

m0 — масса колесной пары, кг;

g — ускорение свободного падения, м·с-2 (g = 9,81 м·с-2).

Отклонение радиальной нагрузки в процессе испытаний должно быть в пределах +/- 3% номинальной радиальной нагрузки.

А.6 Номинальную амплитуду осевой знакопеременной нагрузки на каждый буксовый узел Fan, Н, вычисляют по формуле

F_{an} = 0,255(10000 + \frac{F_{0}}{3}) , (А.3)

Отклонение амплитуды осевой нагрузки в процессе испытаний должно быть в пределах +/- 6% номинальной амплитуды осевой нагрузки. При частоте вращения менее 20% номинальной частоты вращения осевую нагрузку не прикладывают.

При наличии в конструкции буксового узла конкретного типа железнодорожного подвижного состава устройства, исключающего воздействие внешних осевых сил на испытуемые подшипники, испытания проводят без приложения осевых нагрузок.

А.7 Исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

А.8 Натурные стендовые испытания проводят в два этапа: предварительные (приработочные) и основные, которые включают в себя одинаковые повторяющиеся циклы — единичные пробеги. Каждый цикл состоит из времени разгона, вращения оси стенда с постоянной частотой, замедления и остановки стенда. Графическое представление циклов испытаний указано на рисунке А.2. Продолжительность цикла испытаний указана в таблице А.1.

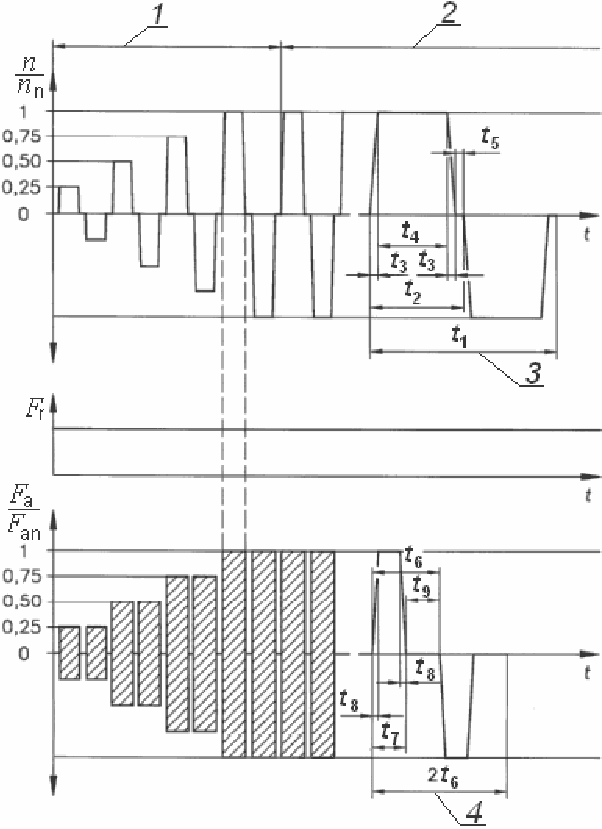

n — действительная частота вращения; Fa — действительная осевая нагрузка; Fr — действительная радиальная нагрузка; t — время; 1 — предварительные испытания; 2 — основные испытания; 3 — цикл изменения скорости испытаний; 4 — цикл изменения осевой нагрузки.

Рисунок А.2

Таблица А.1

А.9 Скорость воздушного охлаждающего потока должна быть от 8 до 10 м/с. Во время остановок воздушное охлаждение отключают. Температуру охлаждающего воздуха рекомендуется поддерживать от 15 °C до 25 °C.

А.10 Предварительные испытания проводят в четырех режимах, при которых значения частоты вращения и амплитуды осевой нагрузки увеличивают, устанавливая последовательно 25%, 50%, 75% и 100% от номинальных значений этих параметров. Каждый режим состоит минимум из двух единичных пробегов, по одному пробегу в каждом направлении вращения. Допускается вращение оси стенда в одном направлении. Длительность каждого режима предварительно не устанавливают. Критерием его завершения является стабилизация температуры нагрева подшипников в диапазоне шириной 5 °C в течение 2 ч.

Продолжительность предварительных испытаний не учитывают при назначении длительности основных испытаний.

А.11 Основные стендовые испытания состоят из одинаковых повторяющихся циклов, представленных на рисунке А.2.

Приостановка испытаний допускается только в случаях ремонта стенда. В случае приостановки испытаний более чем на 5 суток продолжение испытаний допускается начинать с проведения предварительных испытаний.

Длительность основных испытаний ограничивают суммарным условным пробегом, назначаемым в зависимости от скорости движения железнодорожного подвижного состава:

• 400000 км для железнодорожного подвижного состава с конструкционной скоростью до 160 км/ч включительно;
• 600000 км для железнодорожного подвижного состава с конструкционной скоростью свыше 160 до 250 км/ч включительно;
• 800000 км для железнодорожного подвижного состава с конструкционной скоростью свыше 250 км/ч.

При незначительных изменениях условий эксплуатации и конструкции подшипников (см. приложение Е) допускается принимать суммарный пробег, равный 200000 км.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Продолжительность периодов t1 — t9 цикла испытаний, обозначенных на рисунке А.2, указаны в таблице А.1.

А.12 В процессе испытаний регистрируют значения следующих параметров:

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

• действительной частоты вращения стенда;
• действительной радиальной нагрузки на каждый буксовый узел;
• действительной осевой нагрузки на каждый буксовый узел с учетом направления нагрузки;
• температуры в верхней нагруженной зоне каждого буксового узла на поверхности наружного кольца подшипника;
• скорости воздушного потока, измеряемой вблизи испытуемых буксовых узлов;
• температуры окружающего воздуха, измеряемой в воздушном потоке вблизи испытуемых буксовых узлов.

А.13 Критерий положительности результатов испытаний — отсутствие отказов.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

При появлении в процессе испытаний заклинивания и разрушения подшипника, повреждения уплотнений, выброса смазочного материала из буксового узла или чрезмерного нагрева подшипников испытания приостанавливают, подшипники осматривает комиссия. Требования к нагреву подшипников в процессе испытаний указаны в таблице А.2.

Таблица А.2

После окончания испытаний при достижении суммарного условного пробега комиссия определяют наличие отказов. Проводят демонтаж буксового подшипникового узла, его разборку, отбор проб смазочного материала из зон в соответствии с рисунком А.3, промывку, осмотр и анализ технического состояния деталей на наличие признаков контактной усталости металла и коррозии на поверхностях качения, а также исследование смазочного материала на содержание механических примесей (содержание массовой доли воды в смазочном материале не определяют).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

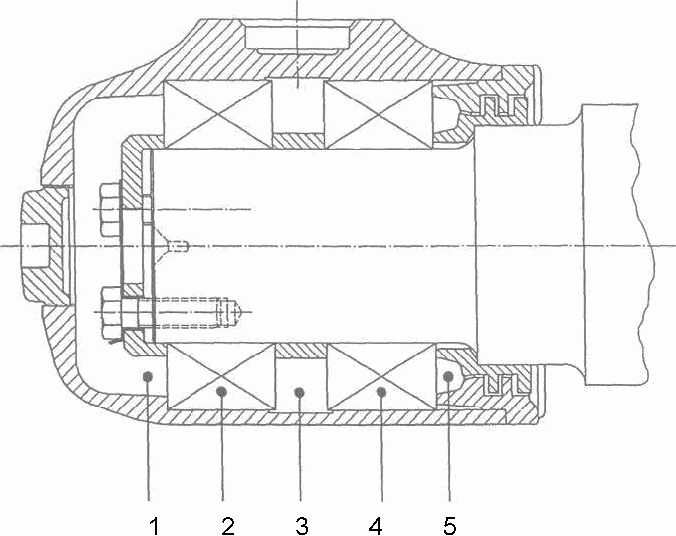

1 — зона передней крышки или передних уплотнений; 2 — зона переднего подшипника; 3 — зона между подшипниками; 4 — зона заднего подшипника, 5 — зона задних уплотнений

Рисунок А.3

Приложение Б (обязательное)

МЕТОДИКА ПОЛИГОННЫХ ПРОБЕГОВЫХ ИСПЫТАНИЙ ПОДШИПНИКОВ ГРУЗОВЫХ ВАГОНОВ

Приложение Б исключено с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

Приложение В (обязательное)

ЭКСПЛУАТАЦИОННЫЕ ПОЕЗДНЫЕ ИСПЫТАНИЯ

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

В.1, В.2 Исключены с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

В.3 Число испытуемых подшипников каждой партии, отобранных по ГОСТ 18321, определяют исходя из их потребности для оборудования буксовых узлов железнодорожного подвижного состава, но:

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

• не менее восьми и не более 40 узлов локомотивов, моторвагонного подвижного состава;
• не менее 80 узлов пассажирских вагонов;
• не менее 160 узлов грузовых вагонов.

Абзац исключен с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

В.4 Испытания подшипников проводят на конкретном типе железнодорожного подвижного состава в соответствии с областью их применения.

В процессе испытаний контроль технического состояния колесных пар с испытуемыми подшипниками и температурой нагрева подшипников проводят при помощи системы обнаружения перегретых букс.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

В.5 Испытания считают завершенными по истечении двух лет с момента начала эксплуатации железнодорожного подвижного состава или при достижении каждым испытуемым подшипником пробега не менее:

• 200000 км для магистральных грузовых и маневровых локомотивов, грузовых вагонов с конструктивной скоростью до 120 км/ч включительно;
• 300000 км для пассажирских локомотивов, мотор-вагонного подвижного состава, пассажирских вагонов с конструктивной скоростью до 200 км/ч включительно;
• 800000 км для мотор-вагонного подвижного состава с конструктивной скоростью свыше 200 км/ч.

Для подшипников маневровых локомотивов продолжительность испытаний ограничивается только двумя годами эксплуатации.

При недостижении необходимого пробега железнодорожного подвижного состава после двух лет испытания подшипников могут быть продолжены до достижения необходимого пробега.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

В.6 Критерий положительности результатов испытаний подшипников — отсутствие отказов по 6.1.3.6, за исключением превышения температуры.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

В.7 При появлении в процессе испытаний заклинивания и разрушения подшипника, повреждения уплотнений или чрезмерного нагрева подшипников, характеризуемого выбросом смазочного материала из буксового узла на диск и обод колеса, испытания приостанавливают, подшипники осматривает комиссия с участием представителей предприятия-изготовителя.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

При подтверждении отказов комиссией испытания прекращают, подшипники из эксплуатации изымают.

Отказы подшипников, возникшие в результате нарушения монтажа буксового узла на вагоностроительных заводах и ремонтных предприятиях железных дорог и установленные комиссией, а также при обстоятельствах непреодолимой силы, таких как крушение поезда не по причине разрушения подшипников, пожар, наводнение, землетрясение или каком-либо ином подобном обстоятельстве, при оценке надежности подшипников не учитывают.

В.8 Наличие отказов определяет комиссия при проведении осмотра подшипников после окончания испытаний.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Осмотру подвергают подшипники не менее восьми и не более 12 буксовых узлов железнодорожного подвижного состава, отобранных органом по сертификации по ГОСТ 18321. При возникновении спорной ситуации число инспектируемых буксовых узлов по решению органа по сертификации может быть увеличено.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

В.9 В процессе проведения комиссионных осмотров проводят демонтаж подшипников с оси колесной пары, разборку, отбор проб смазочного материала из зон, указанных на рисунке А.3, промывку подшипников, осмотр и анализ технического состояния деталей подшипников на наличие признаков контактной усталости металла и коррозии на поверхностях качения, а также исследование смазочного материала на содержание механических примесей и воды.

Приложение Г (обязательное)

МЕТОДИКА ОПРЕДЕЛЕНИЯ НАГРЕВА ПОДШИПНИКОВ

Приложение Г исключено с 25.02.2017. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.02.2017 № 31-ст.

Приложение Д (справочное)

ПОКАЗАТЕЛИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ ТЕХНИЧЕСКОМУ РЕГЛАМЕНТУ [1]

(приложение Д введено Изменением № 1, введенным в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Д.1 Первичная сертификация продукции

Соответствие требований безопасности продукции требованиям технического регламента [1] при первичной сертификации приведено в таблице Д.1.

Таблица Д.1

Д.2 Повторная сертификация

Соответствие требований безопасности продукции требованиям технического регламента [1] при повторной сертификации приведено в таблице Д.2.

Таблица Д.2

Приложение Е (обязательное)

ДОПОЛНИТЕЛЬНЫЕ ИСПЫТАНИЯ БУКСОВЫХ РОЛИКОВЫХ ЦИЛИНДРИЧЕСКИХ ПОДШИПНИКОВ ПРИ ИЗМЕНЕНИИ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ИЛИ УСЛОВИЙ ИЗГОТОВЛЕНИЯ

(приложение Е введено Изменением № 1, введенным в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

Е.1 Дополнительные испытания буксовых роликовых цилиндрических подшипников при изменении технических характеристик или условий изготовления приведены в таблице Е.1.

Таблица Е.1

Библиография

(раздел введен Изменением № 1, введенным в действие Приказом Росстандарта от 06.02.2017 № 31-ст)

(в ред. Изменения № 2, введенного в действие Приказом Росстандарта от 15.05.2020 № 199-ст)
