ГОСТ 17680-80. Государственный стандарт Союза ССР. Серьги облегченные для крепления кабелей. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 17680-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 17.04.1980 № 1737)

(ред. от 01.12.1988)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 25.06.1985 № 1919 («ИУС», № 9, 1985). Документ введен в действие с 1 января 1981 года. Взамен ГОСТ 17680-72.

Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 17 апреля 1980 г. № 1737

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СЕРЬГИ ОБЛЕГЧЕННЫЕ ДЛЯ КРЕПЛЕНИЯ КАБЕЛЕЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Light links for cable fixing. Design and dimensions

ГОСТ 17680-80

Группа Г38

Дата введения
1 января 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

А.В. Анфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета стандартов Совета Министров СССР от 17.04.80 № 1737

3. Срок проверки — 1993 г.

4. ВЗАМЕН ГОСТ 17680-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2284-79	2
ГОСТ 4986-79	2
ГОСТ 16523-89 2
ГОСТ 17019-78	3
ГОСТ 19904-90	2
ГОСТ 21631-76	2
	6. ПЕРЕИЗДАНИЕ июнь 1992 г. с изменениями № 1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89).

7. Проверен в 1988 г. Постановлением Госстандарта СССР от 25.06.85 № 1919 снято ограничение срока действия

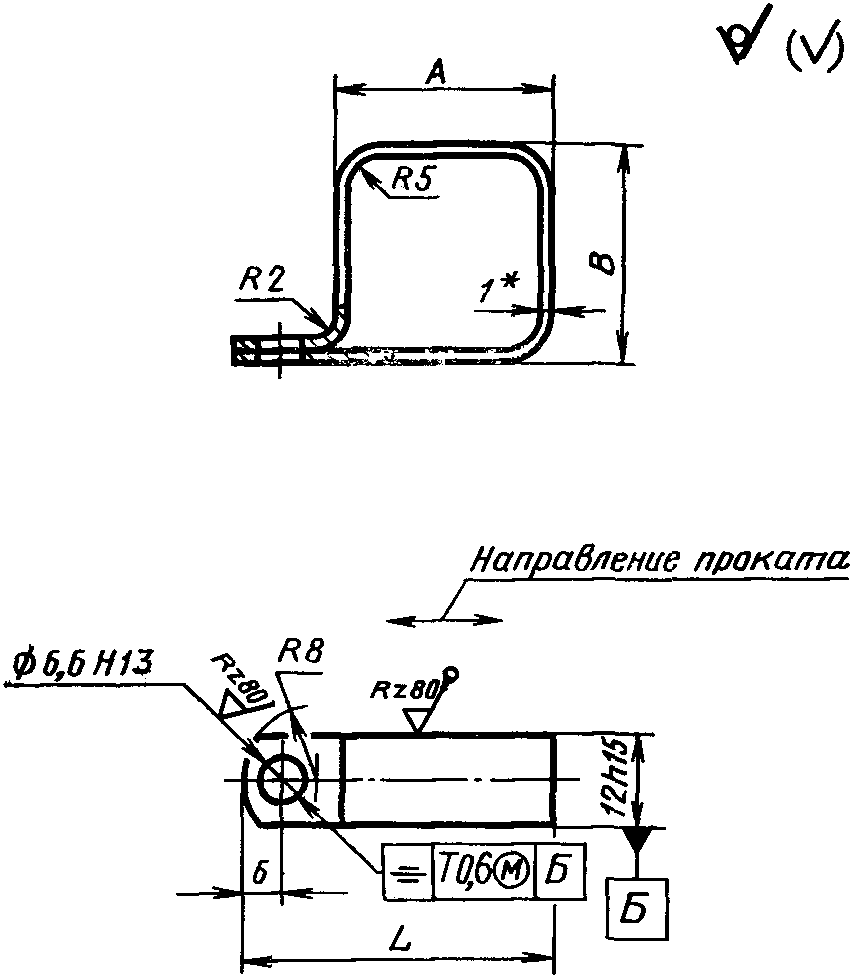

1. Конструкция и размеры серег для крепления кабелей должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размер для справок.

Допуск симметричности центра радиуса R8T 0,6 мм (допуск зависимый) относительно поверхности Б

Размеры в мм

A	B	L	Масса 1000 шт., кг \approx		Применяемость
A	B	L	стальных серег	серег из алюминиевого сплава	Применяемость
14	24	28	6,8	2,4
18	27	32	8,1	2,9
30	30	44	10,5	3,7

Пример условного обозначения серьги A = 14 мм из стали марки 25, с покрытием Ц15.хр:

Серьга 14-25-Ц15.хр ГОСТ 17680-80

То же, из стали марки 25, с покрытием Кд15.хр:

Серьга 14-25-Кд15.хр ГОСТ 17680-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Серьга 14-12Х18Н10Т-Хим.Пас ГОСТ 17680-80

То же, из алюминиевого сплава марки Д16.А.М с покрытием Ан.Окс.нхр:

Серьга 14-Д16.А.М-Ан.Окс.нхр ГОСТ 17680-80

2. Серьги должны изготовляться из: ленты 25-1 x 12 по ГОСТ 2284 или ленты 1-М-НТ-НО-12Х18Н10Т-3 по ГОСТ 4986 листа Д16.А.М-1 по ГОСТ 21631.

Допускается изготовлять серьги из ленты 20-1 x 12 по ГОСТ 2284 или ленты 1-М-НТ-НО-12Х17Г9АН4-3 по ГОСТ 4986. Б-ПН-1 ГОСТ 19904

листа --------------------; 5-II-Н-20 ГОСТ 16523

Б-ПВ-1 ГОСТ 19904

листа --------------------; 5-II-Н-20 ГОСТ 16523

Б-ПН-1 ГОСТ 19904

листа ------------------; 4-II-25 ГОСТ 16523

Б-ПН-1 ГОСТ 19904

листа -------------------; 3-II-Ст3 ГОСТ 16523

Б-ПН-1 ГОСТ 19904

листа ------------------; 4-II-10 ГОСТ 16523

Б-ПН-1 ГОСТ 19904

листа ----------------------. 5-II-Н-08кп ГОСТ 16523

1, 2, (Измененная редакция, Изм. № 2).

3. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование и гарантии изготовителя — по ГОСТ 17019.
