ГОСТ 17544-85. Государственный стандарт Союза ССР. Трансформаторы силовые масляные общего назначения классов напряжения 220, 330, 500 и 750 кВ. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 26.09.1985 № 3054)

(ред. от 14.05.1987)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 15957-70*"]:::rst
  n1["ГОСТ 17545-72*"]:::rst
  n2["ГОСТ 17544-85"]:::doc
  click n2 "https://bukva.ai/docs/standart-gost-17544-85" "ГОСТ 17544-85. Государственный стандарт Союза ССР. Трансформаторы силовые масляные общего назначения классов напряжения 220, 330, 500 и 750 кВ. Технические условия (утв. и введен в"
  n0 --> n2
  n1 --> n2
  n0 --> n2
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 26 сентября 1985 г. № 3054

Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3054 срок действия установлен

РАЗРАБОТАН Министерством электротехнической промышленности

ИСПОЛНИТЕЛИ

И.Ю. Мелешко; В.Ю. Френкель, канд. техн. наук; В.М. Кириллов; С.И. Майзус; З.Г. Козьминых

ВНЕСЕН Министерством электротехнической промышленности

Зам. министра Ю.А. Никитин

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3054

Настоящий стандарт распространяется на силовые масляные трансформаторы и автотрансформаторы общего назначения классов напряжения 220, 330, 500 и 750 кВ, предназначенные для нужд народного хозяйства.

Трансформаторы должны удовлетворять требованиям ГОСТ 11677-85 и настоящего стандарта.

1.1. Типы трансформаторов, номинальные мощности, номинальные напряжения, схемы и группы соединения обмоток, регулирование напряжения, а также наибольший допустимый ток в общей обмотке автотрансформаторов должны соответствовать указанным в табл. 1 - 4.

1.2. Допускается выполнение автотрансформаторов с номинальными низшими напряжениями, отличающимися от значений, предусмотренных в настоящем стандарте, в пределах +/- 1,5%. Принятое номинальное значение НН должно указываться на табличке автотрансформатора.

1.3. Номинальные напряжения ответвлений обмоток указаны в справочном приложении 1.

Примечания:

1. Трансформаторы типов ТЦ-160000/220, ОРЦ-333000/500, ОРЦ-417000/500 и ОРЦ-533000/750 подлежат изготовлению по заказу потребителя.

2. Коды ОКП указаны для трансформаторов исполнения У категории размещения 1 по ГОСТ 15150-69.

Примечания:

1. Трансформаторы типов ТРДНС-32000/220, ТРДНС-63000/220 и ТРДЦН-200000/220 подлежат изготовлению по заказу потребителя.

2. По заказу потребителя должны изготовляться трансформаторы без расщепления обмотки НН с номинальным значением НН 38,5 кВ, схемой и группой соединения обмоток Ун/Д-11 с сохранением обозначения типа трансформатора в соответствии с таблицей.

3. Допускается иное число ступеней регулирования, но не менее +/- 8 ступеней при сохранении диапазона регулирования.

4. Коды ОКП указаны для трансформаторов исполнения У категории размещения 1 по ГОСТ 15150-69.

Таблица 3

Типы, коды ОКП и основные параметры трехобмоточных трансформаторов

<*> При работе автотрансформатора в трехобмоточных режимах допускается нагрузка обмотки НН 33 МВ·А — при cos\phi_{HH} = 0 и 9 МВ·А — при cos\phi_{HH} = 0,8 .

<**> При работе автотрансформатора в трехобмоточных режимах допускается нагрузка обмотки НН 33 МВ·А — при cos\phi_{HH} = 0 и 21 МВ·А — при cos\phi_{HH} = 0,8 .

<***> Для исполнения автотрансформатора с номинальным значением НН 10,50 кВ номинальная мощность обмотки НН может отличаться от указанной.

<****> К стороне НН предусмотрено подключение активной нагрузки с ограничением ее мощности при работе на неосновных ответвлениях до 0,6 номинального значения. Подключение к стороне НН источников питания не предусматривается.

Примечания:

1. Указанный в графе «Регулирование напряжения» диапазон регулирования относится к значению СН для трехобмоточных автотрансформаторов и к значению НН — для двухобмоточных автотрансформаторов при номинальном значении ВН.

2. По согласованию между изготовителем и потребителем допускается изготовлять автотрансформаторы мощностью 417 МВ·А на напряжение 750/500/НН кВ без РПН.

3. Коды ОКП указаны для трансформаторов исполнения У категории размещения 1 по ГОСТ 15150-69.

1.4 Значения потерь короткого замыкания должны быть не более указанных в табл. 5 - 9, значения напряжения короткого замыкания должны соответствовать указанным в табл. 5 - 9. Предельные отклонения от значений, указанных в табл. 5 - 9, — по ГОСТ 11677-85.

<*> Значения параметров трансформатора устанавливаются по результатам приемочных испытаний.

<**> Значения потерь данного трансформатора могут быть уточнены по результатам приемочных испытаний.

Примечание. Потери короткого замыкания и напряжение короткого замыкания для трансформаторов ПБВ указаны для основного ответвления.

Для значений потерь холостого хода и тока холостого хода устанавливаются два уровня.

Значения потерь холостого хода и тока холостого хода первого уровня должны быть не более указанных в табл. 5 - 9. Предельные отклонения от значений, указанных в табл. 5 - 9, — по ГОСТ 11677-85.

Трансформаторы с наименьшими потерями изготавливаются из стали марки 3405 толщиной 0,30 мм и других более качественных сталей (марок 3406, 3407, 3408 и др.).

Значения потерь холостого хода и тока холостого хода второго уровня не должны превышать указанные в табл. 5 - 9 (с предельными отклонениями по ГОСТ 11677-85) более чем на 10% для потерь холостого хода и 30% для тока холостого хода.

1.5. Габаритные размеры трансформаторов должны соответствовать указанным в обязательном приложении 4.

Таблица 6

Потери, напряжения короткого замыкания и ток холостого хода двухобмоточных трансформаторов с расщепленными обмотками НН

<> Значения параметров трансформатора устанавливаются по результатам приемочных испытаний.*

Таблица 7

Потери, напряжения короткого замыкания и ток холостого хода двухобмоточных трансформаторов РПН

<> Значения параметров трансформатора устанавливаются по результатам приемочных испытаний.*

<**> Значения потерь для данного трансформатора могут быть уточнены по результатам приемочных испытаний.

Примечание. Значения потерь короткого замыкания и напряжения короткого замыкания указаны на основном ответвлении.

Значения напряжения короткого замыкания на крайних ответвлениях указаны в справочном приложении 2.

Таблица 8

Потери, напряжения короткого замыкания и ток холостого хода трехобмоточных трансформаторов

<> Значения параметров трансформатора устанавливаются по результатам приемочных испытаний.*

Примечание. Значения потерь короткого замыкания и напряжения короткого замыкания указаны для основных ответвлений обмоток ВН и СН.

Расчетные значения потерь короткого замыкания для неосновных пар обмоток на основных ответвлениях обмоток ВН и СН указаны в справочном приложении 3.

Значения напряжения короткого замыкания на крайних ответвлениях обмотки ВН на основном ответвлении обмотки СН указаны в справочном приложении 2.

<> Значения потерь для данного автотрансформатора могут быть уточнены по результатам приемочных испытаний.*

<**> Значения параметров автотрансформатора уточняются либо устанавливаются по результатам приемочных испытаний.

Примечание. Потери короткого замыкания, напряжение короткого замыкания, а для автотрансформаторов РПН в нейтрали также потери и ток холостого хода указаны для основного ответвления.

Расчетные значения потерь короткого замыкания для неосновных пар обмоток на основном ответвлении указаны в справочном приложении 3.

Значения напряжения короткого замыкания на крайних ответвлениях указаны в справочном приложении 2.

1.6. Полная, транспортная и удельная массы, масса масла и установленная мощность двигателей системы охлаждения трансформаторов приведены в обязательном приложении 5.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Трансформаторы должны изготовлять в соответствии с требованиями настоящего стандарта и ГОСТ 11677-85 по рабочим чертежам, утвержденным в установленном порядке.

2.2 Требования к конструкции

2.2.1. Предельные отклонения на коэффициент трансформации устанавливают равными: +1,0 — 1,3% — для трансформатора типа ТНЦ-1250000/330; +/- 1,0% — для типа трансформатора ТНЦ-1000000/500.

(п. 2.2.1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

2.2.2 Требования к электрической прочности изоляции

2.2.2.1. Режим работы нейтрали обмотки ВН трансформаторов и автотрансформаторов — глухое заземление. При этом изоляция нейтрали должна выдерживать одноминутное напряжение промышленной частоты, равное 85 кВ действующего значения.

По согласованию между изготовителем и потребителем допускается работа трансформаторов и автотрансформаторов с включением в нейтраль низкоомных токоограничивающих резисторов или реакторов.

Двухобмоточные трансформаторы класса напряжения 220 кВ (табл. 1), кроме трансформатора мощностью 1000 МВ·А, должны допускать работу с разземленной нейтралью.

2.2.2.2. Испытательное напряжение обмотки НН трансформаторов 750 кВ одноминутным напряжением промышленной частоты, индуктированным в трансформаторе, должно быть не менее 1,6 номинального напряжения этой обмотки.

2.2.2.3. В автотрансформаторе типа АОДЦТН-333000/750/330 испытательные напряжения внутренней изоляции вводов X₁ и Xm (черт. 8в), предназначенных для присоединения трансформатора для поперечного регулирования напряжения, должны соответствовать указанным в табл. 10

Таблица 10

Испытательные напряжения внутренней изоляции вводов

2.2.3. Трансформаторы должны изготовлять для условий транспортирования на открытом подвижном составе железнодорожного транспорта.

2.3 Требования по устойчивости к внешним воздействиям

2.3.1 Требования к стойкости трансформаторов к коротким замыканиям

2.3.1.1. Однофазные двухобмоточные трансформаторы с расщепленной обмоткой НН должны выдерживать внешние короткие замыкания на любой из частей обмотки НН (НН1 или НН2) при присоединении к другой части обмотки НН сети (генератора или синхронного компенсатора) с трехфазной мощностью короткого замыкания, равной:

2500 МВ·А — для трансформатора типа ОРНЦ-533000/50;

2000 МВ·А — для трансформатора типа ОРЦ-417000/750.

2.4 Требования к надежности

2.4.1 Требования к надежности — по ГОСТ 11677-85.

2.4.2. Срок службы трансформаторов, предназначенных для атомных электростанций, — 30 лет.

Примечание. Введение в действие требования — с 01.01.88.

2.5 Требования к составным частям

2.5.1 Требования к вводам

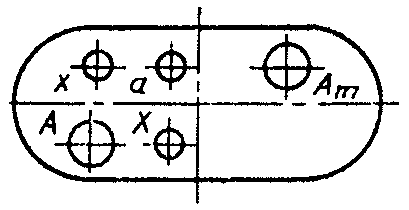

2.5.1.1. Для каждого типа и исполнения с различными напряжениями обмотки НН одного и того же типа трансформатора порядок следования вводов в плане должен соответствовать одному из вариантов, указанному:

на черт. 1 - для трехфазных двухобмоточных трансформаторов;

на черт. 2 - для однофазных двухобмоточных трансформаторов;

Черт. 1

а) класс напряжения 500 кВ	б) класс напряжения 750 кВ

Черт. 2

на черт. 3 - для трехфазных двухобмоточных трансформаторов РПН с расщепленной обмоткой НН;

на черт. 4 - для трехфазных трехобмоточных трансформаторов;

на черт. 5 - для трехфазных трехобмоточных автотрансформаторов;

на черт. 6 - для трехфазных двухобмоточных автотрансформаторов;

на черт. 7 - для однофазных трехобмоточных автотрансформаторов классов напряжения 330 и 500 кВ;

Черт. 3

Черт. 4

а) класс напряжения 220 кВ

б) класс напряжения 330 кВ

а) класс напряжения 330 кВ

б) класс напряжения 500 кВ

Черт. 6

а) класс напряжения 330 кВ	б) класс напряжения 500 кВ

Черт. 8

на черт. 8 - для однофазных трехобмоточных автотрансформаторов класса напряжения 750 кВ.

2.5.1.2. Допускается вывод каждой фазы выполнять параллельно соединенными вводами.

2.5.1.3. Порядок следования вводов двухобмоточных трансформаторов РПН с обмоткой НН, выполненной без расщепления, должен соответствовать указанному на черт. 1.

2.5.1.4. По требованию потребителя конструкция двухобмоточных трансформаторов класса напряжения 220 кВ мощностью 32 МВ·А и более, всех трансформаторов классов напряжения 330, 500 и 750 кВ, автотрансформаторов типов АТДЦТН-200000/220/110, АТДЦТН-250000/220/110, АТДЦТН-125000/330/110, АОДЦТН-267000/500/220, АОДЦТН-267000/750/220, АОДЦТН-333000/750/330, АОДЦТН-417000/750/500 должна предусматривать возможность крепления экранированных токопроводов на стороне НН.

Указанное требование не распространяется на трансформаторы и автотрансформаторы с номинальным значением НН 38,5 кВ.

2.5.2 Требования к встроенным трансформаторам тока

2.5.2.1. Номинальные первичные и вторичные токи трансформаторов тока указаны в рекомендуемом приложении 6.

Для трехобмоточных трансформаторов и автотрансформаторов вторичные токи трансформаторов тока на вводах ВН и СН должны быть одинаковыми.

По согласованию между изготовителем и потребителем на вводах ВН и СН трехобмоточных трансформаторов и автотрансформаторов могут устанавливаться трансформаторы тока с неодинаковыми вторичными токами 1 или 5 А.

2.5.2.2. Место установки трансформаторов тока и их число приведены в табл. 11.

2.5.2.3. В трехфазных трехобмоточных автотрансформаторах при выведении на крышку бака фазных концов обмотки НН, трансформаторы тока должны устанавливаться в фазные цепи, в остальных случаях — в линейные цепи.

2.5.2.4. В трансформаторах допускается вместо установки двух трансформаторов тока на одном из вводов НН устанавливать по одному трансформатору тока на каждом вводе НН.

2.5.3 Требования к арматуре

2.5.3.1. Трансформаторы должны оборудоваться запорной арматурой в соответствии с табл. 12.

Таблица 12

Арматура для заливки, слива и фильтрации масла

2.5.4 Требования к защитным устройствам

2.5.4.1. Трансформаторы мощностью 125 МВ·А и более должны снабжаться устройствам (приспособлением) для отбора проб газа из газового реле с уровня установки трансформатора.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

2.5.5 Требования к колее для перемещения трансформаторов

2.5.5.1 Колея для продольного перемещения — 1524 мм.

2.5.5.2. Колея для поперечного перемещения должна соответствовать указанной в обязательном приложении 4.

2.5.6 Требования к маслу

2.5.6.1. Трансформаторы и баки устройств РПН должны быть заполнены трансформаторным маслом с физико-химическими показателями (кроме натровой пробы и цвета), не уступающими указанным в ГОСТ 982-80 (кроме масла ТК) и ГОСТ 10121-76.

Допускается применение трансформаторных масел марок ГК (до 01.01.88) и ТКп по нормативно-технической документации на масла.

(п. 2.5.6.1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Требования безопасности, в том числе пожарной безопасности, должны соответствовать ГОСТ 11677-85.

4. КОМПЛЕКТНОСТЬ

4.1 В комплект трансформатора должна входить активная часть в рабочем баке и следующие составные части:

расширитель с маслоуказателем по ГОСТ 11677-85;

предохранительный клапан (предохранительные клапаны);

отсечной клапан в соответствии с ГОСТ 12.2.007.2-75;

поворотные каретки (при установке трансформатора на каретках);

радиаторы с вентиляторами или охладители с электронасосами и вентиляторами;

маслопроводы, арматура и контрольно-измерительная аппаратура, устанавливаемая на маслопроводах системы охлаждения и предусмотренная рабочими чертежами изготовителя;

шкаф (шкафы) автоматического управления системой охлаждения;

встроенные трансформаторы тока в соответствии с п. 2.5.2;

контрольные кабели и коробка зажимов для присоединения контрольных кабелей;

газовое реле для защиты трансформатора и защитное реле для защиты каждого устройства РПН;

устройство для отбора пробы газа из газового реле с уровня установки трансформатора (для трансформаторов мощностью 125 МВ·А и более);

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

газоотводные трубы;

термометры манометрические сигнализирующие,

компенсаторы (при вынесенной системе охлаждения),

вводы;

устройство или устройства РПН (для соответствующих трансформаторов) по ГОСТ 24126-80;

фильтры в соответствии с ГОСТ 11677-85;

лестница в соответствии с ГОСТ 12.2.007.2-75;

оборудование для полной защиты масла от соприкасания с окружающим воздухом;

таблички трансформатора;

устройство контроля изоляции ввода для вводов классов напряжения 500 и 750 кВ (в согласованном между изготовителем и потребителем объеме);

комплект запасных частей и необходимого специального инструмента согласно ведомости ЗИП.

4.2 К трансформатору следует прилагать следующую техническую документацию:

техническое описание и инструкцию по эксплуатации и ремонту трансформатора;

инструкцию по транспортированию, хранению, монтажу и вводу в эксплуатацию трансформатора;

технические описания и инструкции по эксплуатации и ремонту системы охлаждения, переключающего устройства и его привода, маслоуказателя, встроенных трансформаторов тока, газового реле, фильтров, воздухоосушителей, других приборов, установленных на трансформаторе;

ведомость эксплуатационных документов;

чертежи: габаритный; системы охлаждения; установки расширителя и лестницы; установки контрольных кабелей; отводов; автоматики системы охлаждения; охладителя; установок трансформаторов тока; установок вводов и цилиндров вводов; таблички трансформатора; таблички трансформаторов тока; схемы заземления частей трансформатора; схемы переключающего устройства РПН и принципиальной электрической схемы его управления; активной части; принципиальной электрической схемы трансформатора (с указанием установленных трансформаторов тока); устройств для подготовки трансформаторов к транспортированию; устройств для установки трансформаторов на железнодорожном транспортере.

Примечания:

2. Наименование технической документации допускается изменять без изменения содержания документов.

(п. 4.2 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

5. ПРАВИЛА ПРИЕМКИ

5.1 Правила приемки должны соответствовать ГОСТ 11677-85 и настоящему стандарту

5.2 Программа приемочных испытаний дополнительно должна содержать:

измерение сопротивления нулевой последовательности для трехфазных двухобмоточных автотрансформаторов;

испытание на нагрев при токе в испытываемых обмотках не менее 0,9 номинального для трансформаторов мощностью свыше 400 МВ·А.

Допускается проводить испытание на нагрев при токе менее 0,9, но не менее 0,75 номинального, при этом трансформаторы должны дополнительно подвергаться испытанию на нагрев в условиях эксплуатации

6.1. Методы контроля должны соответствовать ГОСТ 11677-85 и настоящему стандарту.

6.2. Испытания баков трансформаторов на плотность должны проводиться столбом масла в течение 3 ч. Высота столба масла над верхним уровнем крышки бака 5+0,5 м, температура масла не менее 20 °C.

6.3. Испытание на нагрев двухобмоточных трансформаторов с обмоткой НН, расщепленной на части с одинаковым напряжением частей, должно проводиться как для двухобмоточных трансформаторов (т.е. при параллельном соединении частей обмоток НН), а испытания грозовыми импульсами — как для трехобмоточных трансформаторов.

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1 Маркировка

7.1.1. Маркировка должна выполняться в соответствии с ГОСТ 11677-85.

7.2 Упаковка

7.2.1. Упаковка демонтированных составных частей, запасных частей и технической документации должна выполняться в соответствии с рабочими чертежами изготовителя, выполненными по ГОСТ 23216-78 и ГОСТ 11677-85.

7.3 Транспортирование

7.3.1. Транспортирование должно выполняться в соответствии с ГОСТ 11677-85.

7.3.2. По согласованию между изготовителем и потребителем трансформаторы, транспортируемые с маслом в соответствии с обязательным приложением 5, допускается транспортировать без масла.

7.3.3. Перечень демонтируемых на время транспортирования составных частей трансформаторов указан в рекомендуемом приложении 7.

7.4 Хранение

7.4.1. Условия хранения трансформатора, запасных частей — по ГОСТ 23216-78.

Условия хранения трансформатора в части воздействия климатических факторов внешней среды 8 (ОЖ3) — по ГОСТ 15150-69.

Условия хранения запасных частей 5 (ОЖ4) — по ГОСТ 15150-69.

7.4.2. Срок сохраняемости в упаковке завода-изготовителя должен быть указан в эксплуатационной документации, но не менее одного года.

7.4.3. Дополнительные требования к хранению трансформаторов должны соответствовать эксплуатационной документации на конкретный трансформатор.

8. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

8.1. Эксплуатация трансформаторов должна проводиться в соответствии с ГОСТ 11677-85 и прилагаемой эксплуатационной документацией.

8.2. При эксплуатации трансформаторов консольная нагрузка на вводы не должна превышать значений, установленных ГОСТ 10693-81.

8.3. Неиспользуемая обмотка трехфазных трехобмоточных трансформаторов и трехфазных автотрансформаторов, предназначенная для работы по схеме треугольник, в эксплуатации должна быть собрана в треугольник. При этом одна из фаз должна быть заземлена или все три фазы должны быть защищены вентильными разрядниками соответствующего класса напряжения.

8.4. Неиспользуемая обмотка однофазных трехобмоточных автотрансформаторов, предназначенная для работы в трехфазной группе по схеме треугольник, при эксплуатации может не собираться в треугольник. При этом один конец фазы этой обмотки должен быть заземлен, а другой — защищен вентильным разрядником соответствующего класса напряжения.

Если неиспользуемая обмотка однофазных трехобмоточных автотрансформаторов собрана в треугольник (в трехфазной группе), то одна из фаз должна быть заземлена или все три фазы должны быть защищены вентильными разрядниками соответствующего класса напряжения.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9.1 Гарантии изготовителя — по ГОСТ 11677-85.

Приложение 1 Справочное

НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ ОТВЕТВЛЕНИЙ ТРАНСФОРМАТОРОВ

Таблица 1

Номинальные напряжения ответвлений двухобмоточных трансформаторов ПБВ

Примечание. Напряжения ответвлений указаны при номинальном значении НН.

Таблица 2

Номинальные напряжения ответвлений двухобмоточных трансформаторов РПН

Таблица 3

Номинальные напряжения ответвлений трехобмоточных трансформаторов

Примечание. Напряжения ответвлений указаны при номинальных значениях ВН и НН.

класса напряжения 330 кВ

Примечание. Напряжения ответвлений указаны при номинальных значениях ВН и НН (для автотрансформатора типа АТДЦН-400000/330/150 при номинальном значении ВН).

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

<*> Значения параметров трансформатора устанавливают по результатам приемочных испытаний.

Примечания:

1. Напряжение короткого замыкания обмоток ВН — СН указано для основного ответвления обмотки СН.

2. Напряжения короткого замыкания приведены к номинальным напряжениям ответвлений на стороне ВН.

Таблица 3

на крайних ответвлениях автотрансформаторов

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

Приложение 4 Обязательное

ГАБАРИТНЫЕ РАЗМЕРЫ И КОЛЕЯ ТРАНСФОРМАТОРОВ

1. Габаритные размеры указаны без учета элементов, устанавливаемых отдельно от трансформатора (вынесенной системы охлаждения, шкафов автоматического управления системой охлаждения (ШАОТ) и др.).

2. Допускается увеличивать габаритные размеры трансформаторов с кабельными вводами на величину, определяемую кабельными вводами, в случае замены вынесенной системы охлаждения вида ДЦ, навешенной на бак, — на величину, определяемую системой охлаждения.
