МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ

ПЕРЕХОДЫ

КОНСТРУКЦИЯ

Carbon and low-alloy steel butt-welding fittings. Reducers. Design

ГОСТ 17378-2001

(ИСО 3419-81)

Группа Г18

ОКП 14 6800

МКС 23.040.40

Предисловие

1. Разработан ОАО «Корпорация Монтажспецстрой».

Внесен Государственным комитетом Российской Федерации по стандартизации и метрологии.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол № 20 от 1 ноября 2001 г.).

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Республики Беларусь
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Главгосслужба «Туркменстандартлары»
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции переходов.

4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 17378-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5. Взамен ГОСТ 17378-83.

1. Область применения

Настоящий стандарт распространяется на бесшовные приварные концентрические и эксцентрические переходы из углеродистой и низколегированной стали.

Область применения переходов — в соответствии с разделом 1 ГОСТ 17380.

Требования пунктов 4.1 - 4.3 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.

2. Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия.

3. Определения, обозначения и сокращения

Термины, их определения, обозначения и сокращения — по ГОСТ 17380.

4. Конструкция и размеры

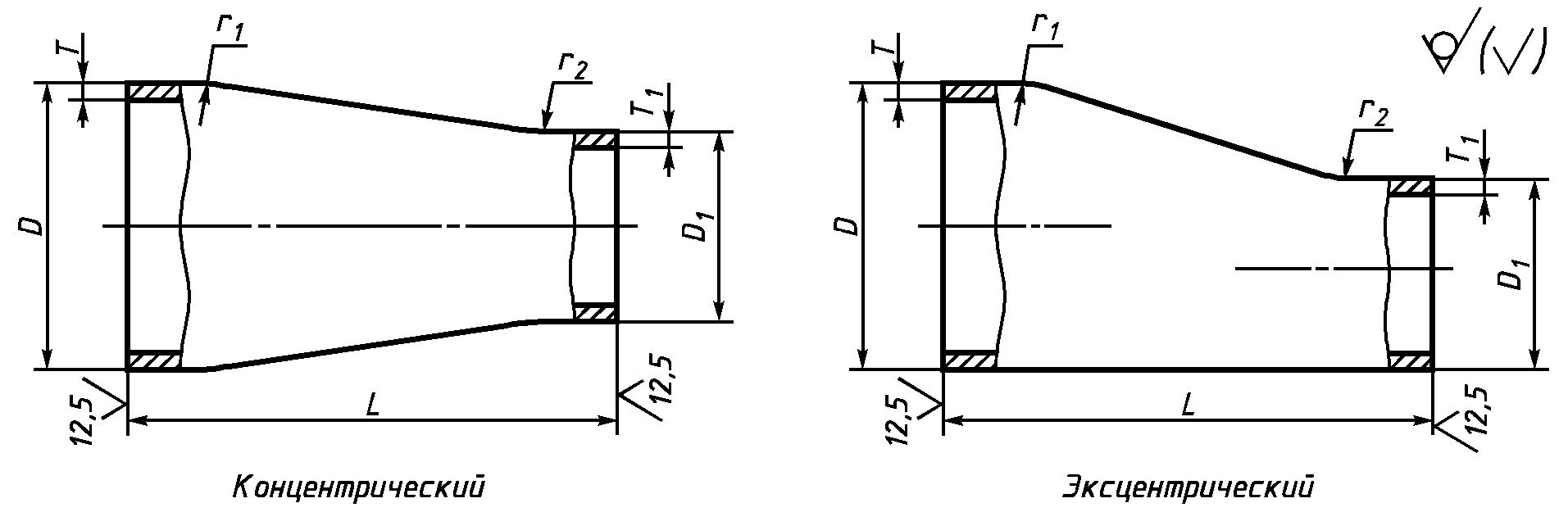

4.1. Конструкция и размеры переходов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

4. Конструкция и размеры

Рисунок 1

Таблица 1

Переходы исполнения 1

Размеры в миллиметрах

DN	D	Т	D 1	Т 1	L	Масса, кг
20	26,9	2,0 3,2 4,0	21,3	2,0 3,2 4,0	38	0,05 0,07 0,09
25	33,7	2,3 3,2 4,5	21,3	2,0 3,2 4,0	51	0,09 0,12 0,16
25	33,7	2,3 3,2 4,5	26,9	2,0 3,2 4,0		0,09 0,12 0,16
32	42,4	2,6 3,6 5,0	21,3	2,0 3,2 4,0		0,13 0,17 0,23
		2,6 3,6 5,0	26,9	2,0 3,2 4,0		0,13 0,17 0,23
		2,6 3,6 5,0	33,7	2,3 3,2 4,5		0,13 0,17 0,23
40	48,3	2,6 3,6 5,0	26,9	2,0 3,2 4,0	64	0,19 0,25 0,34
		2,6 3,6 5,0	33,7	2,3 3,2 4,5		0,19 0,25 0,34
		2,6 3,6 5,0	42,4	2,6 3,6 5,0		0,19 0,25 0,34
50	60,3	2,9 4,0 5,6	33,7	2,3 3,2 4,5	76	0,31 0,42 0,58
		2,9 4,0 5,6	42,4	2,6 3,6 5,0		0,31 0,42 0,58
		2,9 4,0 5,6	48,3	2,6 3,6 5,0		0,31 0,42 0,58
65	76,1	2,9 5,0 7,1	42,4	2,6 3,6 5,0	89	0,47 0,78 1,10
		2,9 5,0 7,1	48,3	2,6 3,6 5,0		0,47 0,78 1,10
		2,9 5,0 7,1	60,3	2,9 4,0 5,6		0,47 0,78 1,10
80	88,9	3,2 5,6 8,0	48,3	2,6 3,6 5,0		0,60 1,00 1,40
		3,2 5,6 8,0	60,3	2,9 4,0 5,6		0,60 1,00 1,40
		3,2 5,6 8,0	76,1	2,9 5,0 7,1		0,60 1,00 1,40
100	114,3	3,6 6,3 8,8	60,3	2,9 4,0 5,6	102	1,00 1,70 2,30
		3,6 6,3 8,8	76,1	2,9 5,0 7,1		1,00 1,70 2,30
		3,6 6,3 8,8	88,9	3,2 5,6 8,0		1,00 1,70 2,30
125	139,7	4,0 6,3 10,0	76,1	2,9 5,0 7,1	127	1,70 2,60 4,10
		4,0 6,3 10,0	88,9	3,2 5,6 8,0		1,70 2,60 4,10
		4,0 6,3 10,0	114,3	3,6 6,3 8,8		1,70 2,60 4,10
150	168,3	4,5 7,1 11,0	88,9	3,2 5,6 8,8	140	2,50 3,90 6,00
		4,5 7,1 11,0	114,3	3,6 6,3 8,8		2,50 3,90 6,00
		4,5 7,1 11,0	139,7	4,0 6,3 10,0		2,50 3,90 6,00
200	219,1	6,3 8,0 12,5	114,3	3,6 6,3 8,8	152	5,10 6,30 9,70
		6,3 8,0 12,5	139,7	4,0 6,3 10,0		5,10 6,30 9,70
		6,3 8,0 12,5	168,3	4,5 7,1 11,0		5,10 6,30 9,70
250	273,0	6,3 10,0	139,7	4,0 6,3	178	7,40 12,00
		6,3 10,0	168,3	4,5 7,1		7,40 12,00
		6,3 10,0	219,1	6,3 8,0		7,40 12,00
300	323,9	7,1 10,0	168,3	4,5 7,1	203	11,00 16,00
		7,1 10,0	219,1	6,3 8,0		11,00 16,00
		7,1 10,0	273,0	6,3 10,0		11,00 16,00
350	355,6	8,0 11,0	219,1	6,3 8,0	330	23,00 31,00
		8,0 11,0	273,0	6,3 10,0		23,00 31,00
		8,0 11,0	323,9	7,1 10,0		23,00 31,00
400	406,4	8,8 12,5	273,0	6,3 10,0	356	31,00 43,00
		8,8 12,5	323,9	7,1 10,0		31,00 43,00
		8,8 12,5	355,6	8,0 11,0		31,00 43,00
450	457,0	10,0	323,9	7,1	381	42,00
			355,6	8,0
			406,4	8,8
500	508,0	11,0	355,6	8,0	508	65,00
			406,4	8,8
			457,0	10,0
600	610,0	12,5	406,4	8,8		94,0
			457,0	10,0
			508,0	11,0
700	711,0	-	457,0	10,0	610	-
			508,0	11,0
			610,0	12,5
800	813,0		508,0	11,0
			610,0	12,5
			711,0	-
900	914,0		610,0	12,5
			711,0	-
			813,0	-
1000	1016,0		711,0	-
			813,0
			914,0
Примечание. Масса приведена для справок.

Таблица 2

Переходы исполнения 2

Размеры в миллиметрах

DN	D	Т	D 1	Т 1	L	Масса, кг
32	38	2,0 3,0 4,0	32	2,0 3,0 4,0	30	0,1 0,2 0,2
32	38	2,0 3,0 4,0	25	1,6 3,0 3,0		0,1 0,2 0,2
40	45	2,5 4,0 5,0	25	1,6 3,0 3,0		0,1 0,2 0,3
		2,5 4,0 5,0	32	2,0 4,0 5,0		0,1 0,2 0,3
		2,5 4,0 5,0	38	2,0 4,0 5,0		0,1 0,2 0,3
50	57	3,0 4,0 5,0 6,0	25	1,6 1,6 3,0 3,0	45	0,2 0,3 0,3 0,4
		3,0 4,0 5,0 6,0	32	2,0 2,0 3,0 4,0		0,2 0,3 0,3 0,4
		3,0 4,0 5,0 6,0	38	2,0 4,0 4,0 4,0		0,2 0,3 0,3 0,4
		3,0 4,0 5,0 6,0	45	2,5 2,5 4,0 5,0	60	0,2 0,3 0,3 0,4
65	76	3,0 3,5 5,0 6,0 7,0	38	2,0 2,5 3,0 3,0 4,0	55	0,3 0,4 0,6 0,6 0,7
		3,0 3,5 5,0 6,0 7,0	45	2,5 2,5 4,0 4,0 5,0	70	0,4 0,5 0,6 0,7 0,8
		3,0 3,5 5,0 6,0 7,0	57	3,0 3,0 4,0 5,0 6,0	70	0,3 0,4 0,6 0,7 0,8
80	89	3,5 6,0 8,0	45	2,5 4,0 5,0	75	0,6 0,9 1,2
		3,5 6,0 8,0	57	3,0 4,0 5,0		0,6 0,9 1,2
		3,5 6,0 8,0	76	3,5 5,0 6,0		0,6 0,9 1,2
100	108	4,0 6,0 8,0 9,0	57	3,0 4,0 5,0 6,0	80	0,9 1,2 1,6 1,8
		4,0 6,0 8,0 9,0	76	3,5 5,0 6,0 7,0		0,9 1,2 1,6 1,8
		4,0 6,0 8,0 9,0	89	3,5 6,0 8,0 8,0		0,9 1,2 1,6 1,8
	114	4,0 6,0 8,0 9,0	57	3,0 4,0 5,0 6,0		1,0 1,3 1,7 1,9
		4,0 6,0 8,0 9,0	76	3,5 5,0 6,0 7,0		1,0 1,3 1,7 1,9
		4,0 6,0 8,0 9,0	89	3,5 6,0 8,0 8,0		1,0 1,3 1,7 1,9
125	133	4,0 8,0 10,0	57	3,0 4,0 5,0	100	1,3 2,5 3,1
		5,0 8,0 10,0	76	3,5 5,0 6,0		1,6 2,5 3,1
		4,0 6,0 8,0	89	3,5 5,0 6,0		1,3 1,9 2,5
		5,0 8,0 8,0 10,0	108	4,0 6,0 8,0 9,0		1,6 2,5 2,5 3,1
		5,0 8,0 8,0 10,0	114	4,0 6,0 8,0 9,0		1,6 2,5 2,5 3,1
150	159	4,5 8,0 10,0 12,0	57	3,0 4,0 5,0 6,0	75	1,5 2,6 3,2 3,9
		4,5 8,0 10,0 12,0	76	3,5 5,0 6,0 7,0	75	1,5 2,6 3,2 3,9
		4,5 8,0 10,0 12,0	89	3,5 6,0 8,0 8,0	130	2,3 3,9 4,8 5,9
		4,5 8,0 10,0 12,0	108	4,0 6,0 8,0 9,0		2,3 3,9 4,8 5,9
		4,5 8,0 10,0 12,0	114	4,0 6,0 8,0 9,0		2,3 3,9 4,8 5,9
		4,5 8,0 10,0 12,0	133	4,0 8,0 10,0 10,0		2,3 3,9 4,8 5,9
	168	4,5 8,0 10,0 12,0	57	3,0 4,0 5,0 6,0	75	1,6 2,7 3,3 4,0
		4,5 8,0 10,0 12,0	76	3,5 5,0 6,0 7,0	75	1,6 2,7 3,3 4,0
		4,5 8,0 10,0 12,0	89	3,5 6,0 8,0 8,0	130	2,6 4,1 5,1 6,2
		4,5 8,0 10,0 12,0	108	4,0 6,0 8,0 9,0		2,6 4,1 5,1 6,2
		4,5 8,0 10,0 12,0	114	4,0 6,0 8,0 9,0		2,6 4,1 5,1 6,2
		4,5 8,0 10,0 12,0	133	4,0 8,0 10,0 10,0		2,6 4,1 5,1 6,2
200	219	6,0 10,0 12,0 14,0 16,0	57	3,0 4,0 4,0 5,0 6,0	95	2,9 4,6 5,5 6,4 7,3
		6,0 10,0 12,0 14,0 16,0	76	3,5 5,0 5,0 6,0 7,0		2,9 4,6 5,5 6,4 7,3
		6,0 10,0 12,0 14,0 16,0	89	3,5 5,0 5,0 6,0 8,0		2,9 4,6 5,5 6,4 7,3
		6,0 10,0 12,0 14,0 16,0	108	4,0 6,0 8,0 8,0 9,0		2,9 4,6 5,5 6,4 7,3
		6,0 10,0 12,0 14,0 16,0	114	4,0 6,0 8,0 8,0 9,0		2,9 4,6 5,5 6,4 7,3
		6,0 10,0 12,0 14,0 16,0	133	4,0 8,0 8,0 10,0 10,0	140	4,4 7,2 8,8 10,0 12,0
		6,0 10,0 12,0 14,0 16,0	159	4,5 8,0 10,0 12,0 12,0		4,4 7,2 8,8 10,0 12,0
		6,0 10,0 12,0 14,0 16,0	168	4,5 8,0 10,0 12,0 12,0		4,4 7,2 8,8 10,0 12,0
250	273	7,0 10,0 12,0 14,0 16,0 18,0	108	4,0 6,0 8,0 8,0 9,0 9,0		6,0 8,5 10,0 12,0 13,0 15,0
		7,0 10,0 12,0 14,0 16,0 18,0	114	4,0 6,0 8,0 8,0 9,0 9,0		6,0 8,5 10,0 12,0 13,0 15,0
		7,0 10,0 12,0 14,0 16,0 18,0	133	4,0 6,0 8,0 8,0 10,0 10,0		6,0 8,5 10,0 12,0 13,0 15,0
		7,0 10,0 12,0 14,0 16,0 18,0	159	4,5 8,0 10,0 10,0 12,0 12,0	180	8,3 12,0 14,0 16,0 18,0 20,0
		7,0 10,0 12,0 14,0 16,0 18,0	168	4,5 8,0 10,0 10,0 12,0 12,0		8,3 12,0 14,0 16,0 18,0 20,0
		7,0 10,0 12,0 14,0 16,0 18,0	219	6,0 8,0 10,0 12,0 14,0 16,0		8,3 12,0 14,0 16,0 18,0 20,0
300	325	8,0 10,0 12,0 14,0 16,0 18,0 22,0	108	4,0 4,0 6,0 6,0 8,0 8,0 9,0	140	9,0 11,0 16,0 18,0 20,0 23,0 28,0
		8,0 10,0 12,0 14,0 16,0 18,0 22,0	114	4,0 4,0 6,0 6,0 8,0 8,0 9,0		9,0 11,0 16,0 18,0 20,0 23,0 28,0
		8,0 10,0 12,0 14,0 16,0 18,0 22,0	133	5,0 6,0 8,0 8,0 8,0 10,0 10,0		11,0 13,0 16,0 18,0 20,0 23,0 28,0
		8,0 10,0 12,0 14,0 16,0 18,0 22,0	159	4,5 6,0 8,0 8,0 10,0 10,0 12,0		11,0 14,0 16,0 18,0 20,0 23,0 28,0
		8,0 10,0 12,0 14,0 16,0 18,0 22,0	168	4,0 6,0 8,0 8,0 10,0 10,0 12,0		11,0 14,0 16,0 18,0 20,0 23,0 28,0
		8,0 10,0 12,0 14,0 16,0 18,0 22,0	219	7,0 8,0 10,0 10,0 12,0 14,0 16,0	180	11,0 14,0 17,0 20,0 22,0 25,0 31,0
		8,0 10,0 12,0 14,0 16,0 18,0 22,0	273	7,0 10,0 12,0 12,0 14,0 16,0 18,0	180	11,0 14,0 17,0 20,0 22,0 25,0 31,0
350	377	12,0 16,0 20,0 24,0 26,0	159	6,0 8,0 10,0 12,0 12,0	220	22,0 29,0 35,0 42,0 45,0
		12,0 16,0 20,0 24,0 26,0	168	6,0 8,0 10,0 12,0 12,0		22,0 29,0 35,0 42,0 45,0
		12,0 16,0 20,0 24,0 26,0	219	8,0 10,0 12,0 14,0 16,0		22,0 29,0 35,0 42,0 45,0
		10,0 12,0 14,0 16,0 20,0 24,0 26,0	273	7,0 10,0 12,0 12,0 16,0 18,0 18,0		20,0 24,0 28,0 31,0 38,0 45,0 49,0
		10,0 12,0 14,0 16,0 20,0 24,0 26,0	325	8,0 10,0 12,0 16,0 18,0 22,0 22,0		20,0 24,0 28,0 31,0 38,0 45,0 49,0
400	426	12,0 16,0 20,0 22,0 26,0 28,0	159	8,0 10,0 10,0 10,0 12,0 12,0		37,0 53,0 65,0 71,0 83,0 89,0
		12,0 16,0 20,0 22,0 26,0 28,0	168	8,0 10,0 10,0 10,0 12,0 12,0		37,0 53,0 65,0 71,0 83,0 89,0
		12,0 16,0 20,0 22,0 26,0 28,0	219	8,0 10,0 12,0 12,0 14,0 16,0		32,0 45,0 56,0 61,0 72,0 76,0
		12,0 16,0 20,0 22,0 26,0 28,0	273	10,0 12,0 14,0 14,0 18,0 18,0		27,0 36,0 44,0 48,0 56,0 59,0
		10,0 12,0 14,0 16,0 20,0 22,0 26,0 28,0	325	8,0 10,0 12,0 12,0 16,0 18,0 20,0 22,0		23,0 27,0 31,0 36,0 44,0 48,0 56,0 59,0
		10,0 12,0 14,0 16,0 20,0 22,0 26,0 28,0	377	10,0 12,0 14,0 16,0 20,0 20,0 24,0 26,0		23,0 27,0 31,0 36,0 44,0 48,0 56,0 59,0
500	530	12,0 14,0 16,0 20,0 22,0 26,0	377	10,0 12,0 12,0 16,0 20,0 22,0	300	46,0 54,0 61,0 75,0 81,0 94,0
500	530	12,0 14,0 16,0 20,0 22,0 26,0	426	10,0 12,0 16,0 16,0 20,0 22,0	300	46,0 54,0 61,0 75,0 81,0 94,0
Примечание. Масса приведена для справок.

Примеры условных обозначений:

концентрического перехода исполнения 1, D = 76,1 мм, Т = 2,9 мм, D_{1} = 48,3 мм, T_{1} = 2,6 мм из стали марки Р9:

\text{Переход }K - 1 - 76,1 \cdot 2,9 - 48,3 \cdot 2,6 - P9\text{ГОСТ }17378 - 2001

эксцентрического перехода исполнения 2, D = 76 мм, Т = 3,0 мм, D_{1} = 45 мм, T_{1} = 2,5 мм из стали марки 20:

\text{Переход Э } - 76 \cdot 3 - 45 \cdot 2,5\text{ГОСТ }17378 - 2001

то же, из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:

\text{Переход П Э } - 76 \cdot 3 - 45 \cdot 2,5 - 09\text{Г}2\text{С ГОСТ }17378 - 2001

4.2. Толщина стенки переходов в неторцевых сечениях должна быть не менее T_{1} при наружном диаметре сечения не более 1,1 D_{1} , а в остальных сечениях — не менее Т.

4.3. Радиусы сопряжения поверхностей переходов (рисунок 1) должны соответствовать указанным в таблице 3.

Таблица 3

Радиусы сопряжения поверхностей переходов

Тип перехода	r 1	r 2
Тип перехода	не менее
Концентрический Эксцентрический	0,4D 0,3D	0,4D 1 0,3D 1

4.4. По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление переходов других размеров.

5. Технические условия

Технические условия — по ГОСТ 17380.
