ГОСТ 17016-71. Государственный стандарт Союза ССР. Буры долотчатые твердосплавные. Типы и основные размеры
(введен в действие Постановлением Госстандарта СССР от 03.06.1971 № 1072)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1973 года.
Carbide chised bits. Types and main sizes
Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен
1. Настоящий стандарт распространяется на твердосплавные долотчатые буры для бурения отверстий в бетоне и железобетоне ручными пневматическими и электрическими перфораторами с энергией удара до 35 Дж.
2. Буры должны изготовляться двух типов:
БД1 — для бурения отверстий диаметром 18 — 22 мм;
БД2 — для бурения отверстий диаметром 25 — 30 мм.
3. Основные размеры буров должны соответствовать указанным на черт. 1, 2 и в таблице.

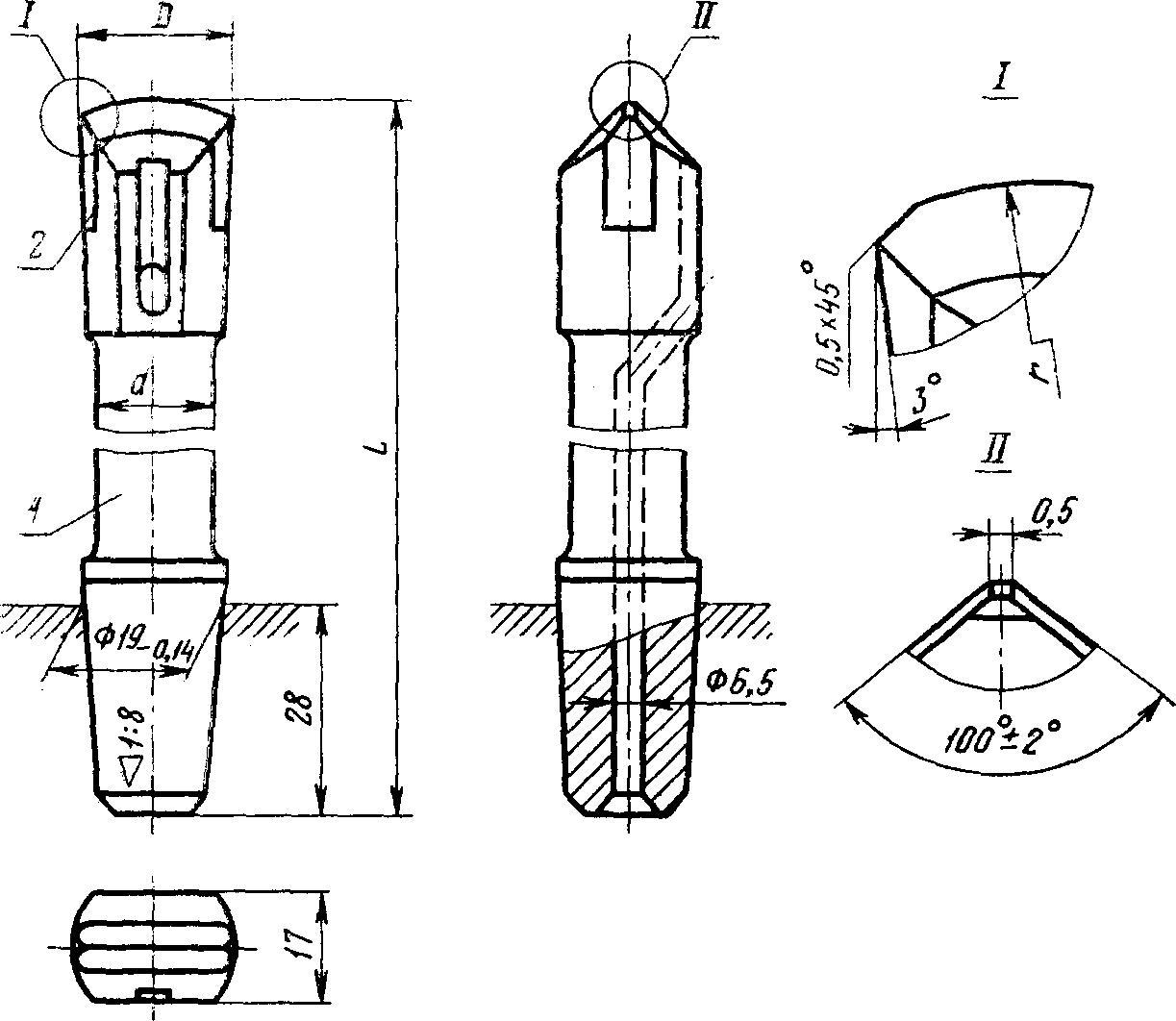

1 — корпус бура; 2 — пластинка твердосплавная по технической
документации, утвержденной в установленном порядке

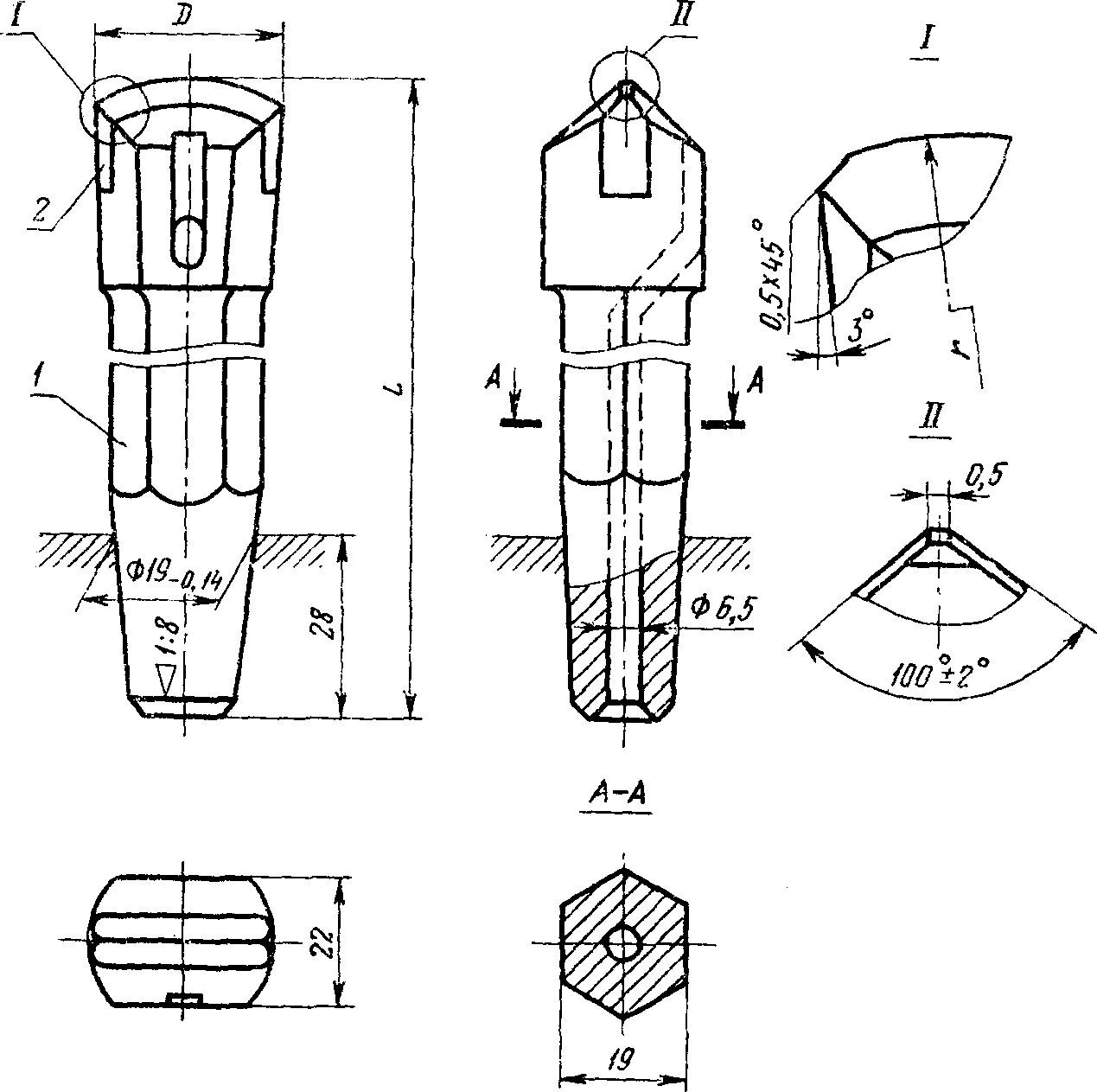

1 — корпус бура; 2 — пластинка твердосплавная по технической
документации, утвержденной в установленном порядке
| Тип буров | D | d | r | L |
| БД1 | (18) | 14 | 30 | 160; 250; 360 |
| 20 | 16 | 40 | ||
| (22) | 18 | |||
| БД2 | 25 | - | 50 | |
| (28) | ||||
| 30 |
Примечание. Размеры буров, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения долотчатого бура типа БД1 диаметром 20 мм, длиной 160 мм:
4. Технические требования — по ГОСТ 17017-71.
