ГОСТ 17015-71. Государственный стандарт Союза ССР. Коронки крестовые с центральной опережающей вставкой твердосплавные. Типы и основные размеры
(введен в действие Постановлением Госстандарта СССР от 03.06.1971 № 1072)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1973 года.
Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 3 июня 1971 г. № 1072
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОРОНКИ КРЕСТОВЫЕ С ЦЕНТРАЛЬНОЙ ОПЕРЕЖАЮЩЕЙ
ВСТАВКОЙ ТВЕРДОСПЛАВНЫЕ
Carbide cross bits with a central advansed insert.
Types and main sizes
Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен
1. Настоящий стандарт распространяется на твердосплавные коронки для бурения отверстий в бетоне и железобетоне ручными пневматическими и электрическими перфораторами с энергией удара до 35 Дж.
2. Коронки должны изготовляться двух типов:
ККЦ1 — для бурения отверстий диаметром 32 — 45 мм;
ККЦ2 — для бурения отверстий диаметром 52 — 60 мм.

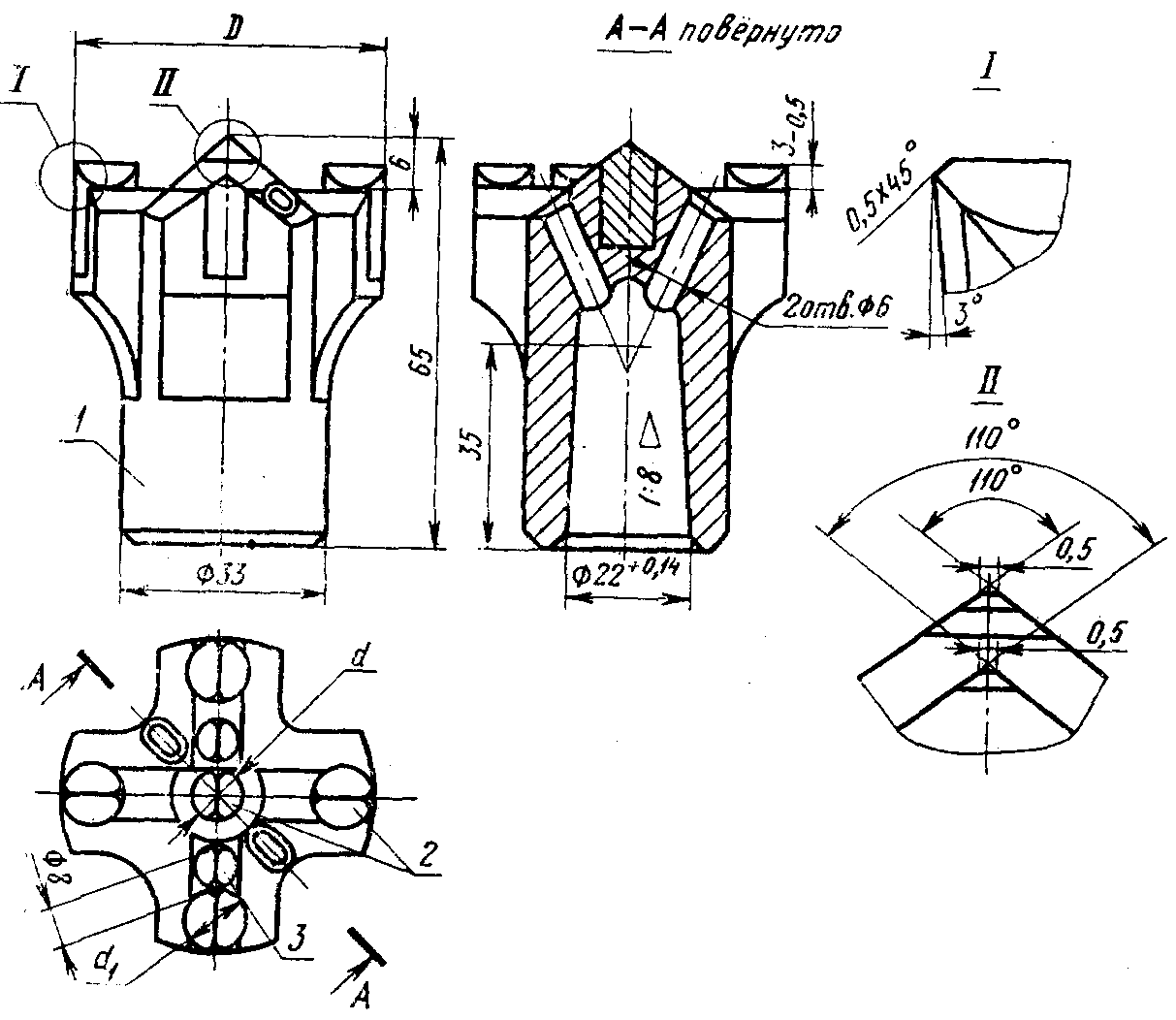

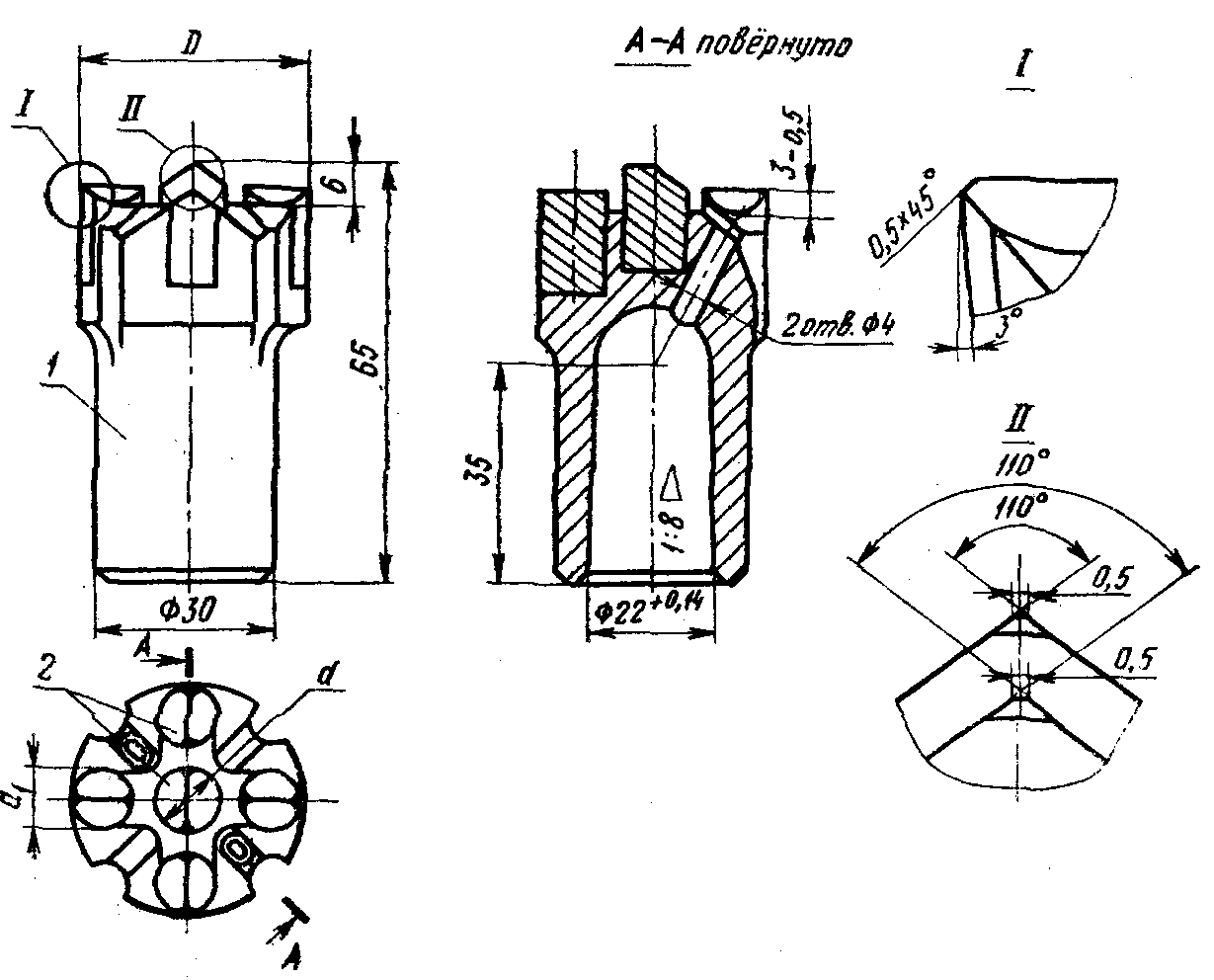

3. Основные размеры коронок должны соответствовать указанным на черт. 1, 2 и в таблице.
1 — корпус коронки; 2 — пластинка твердосплавная формы Г14
по ГОСТ 880-67; 3 — пластинка твердосплавная формы Г1401
по ГОСТ 880-67
| Тип коронки | D | d | d1 |
| ККЦ1 | 32 | 8 | 10 |
| (36) | 10 | ||
| 40 | 12 | ||
| (45) | 12 | ||
| ККЦ2 | 52 | 10 | |
| (55) | 10 | ||
| 60 |
Примечание. Размеры коронок, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения крестовой коронки типа ККЦ1 диаметром 40 мм:
4. Технические требования — по ГОСТ 17017-71.
