ГОСТ 17014-71. Государственный стандарт Союза ССР. Коронки долотчатые твердосплавные. Основные размеры
(введен в действие Постановлением Госстандарта СССР от 03.06.1971 № 1072)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1973 года.
Carbide detachable chisel bits. Main sizes
Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен
1. Настоящий стандарт распространяется на долотчатые твердосплавные коронки для бурения отверстий в бетоне и железобетоне (с принудительным удалением буровой мелочи) ручными электрическими перфораторами с энергией удара до 5 Дж.

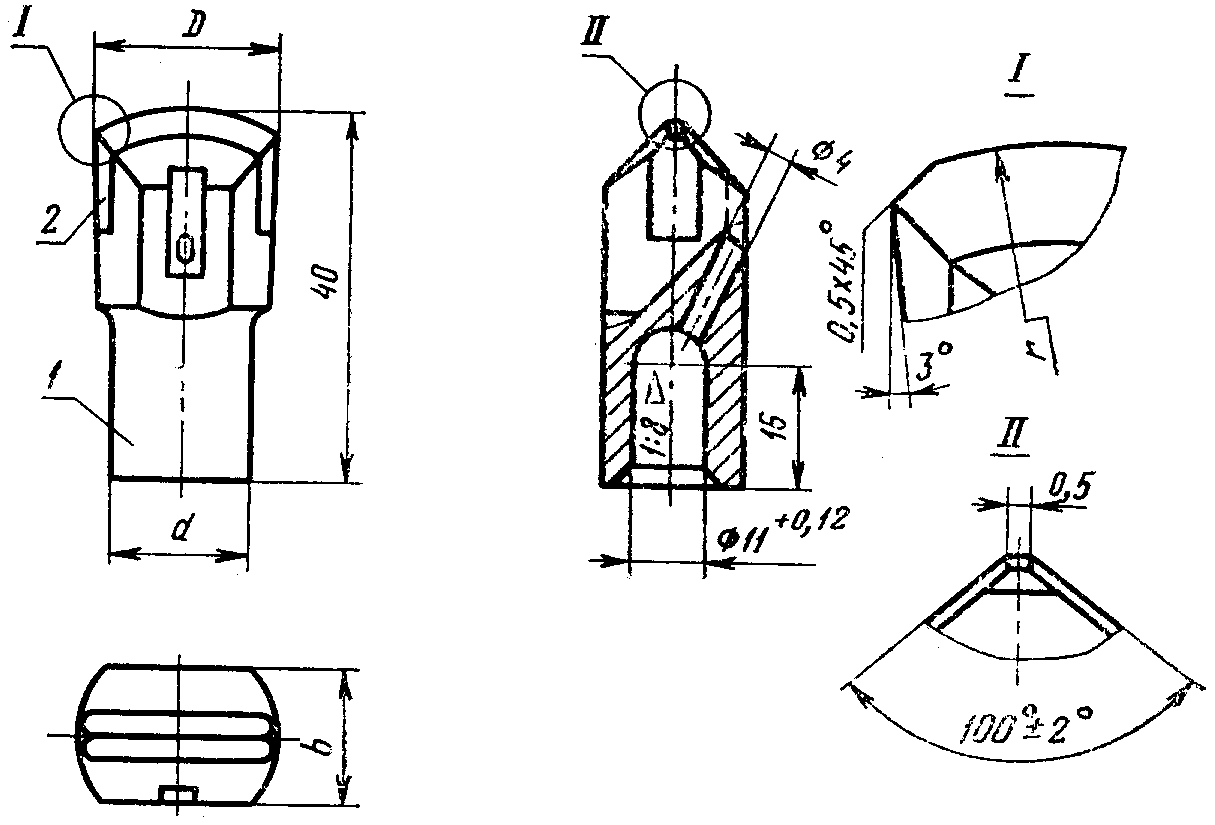

2. Основные размеры коронок должны соответствовать указанным на чертеже и в таблице.
1 — корпус коронки; 2 — пластинка твердосплавная
по технической документации, утвержденной
в установленном порядке
| D | d | r | b |
| 16 | 14 | 30 | 12 |
| (18) | 14 | ||
| 20 | 16 | 40 | 17 |
| (22) | |||
| 25 | 18 | 50 | 19 |
Примечание. Размеры коронок, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения долотчатой коронки диаметром 20 мм:
3. Технические требования — по ГОСТ 17017-71.
