ГОСТ 17013-71. Государственный стандарт Союза ССР. Сверла кольцевые твердосплавные. Основные размеры
(введен в действие Постановлением Госстандарта СССР от 03.06.1971 № 1072)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1973 года.
Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на твердосплавные кольцевые сверла для сверления отверстий различного назначения в кирпиче, гипсолите, бетоне и железобетоне (с принудительным удалением буровой мелочи) ручными электрическими сверлильными машинами.

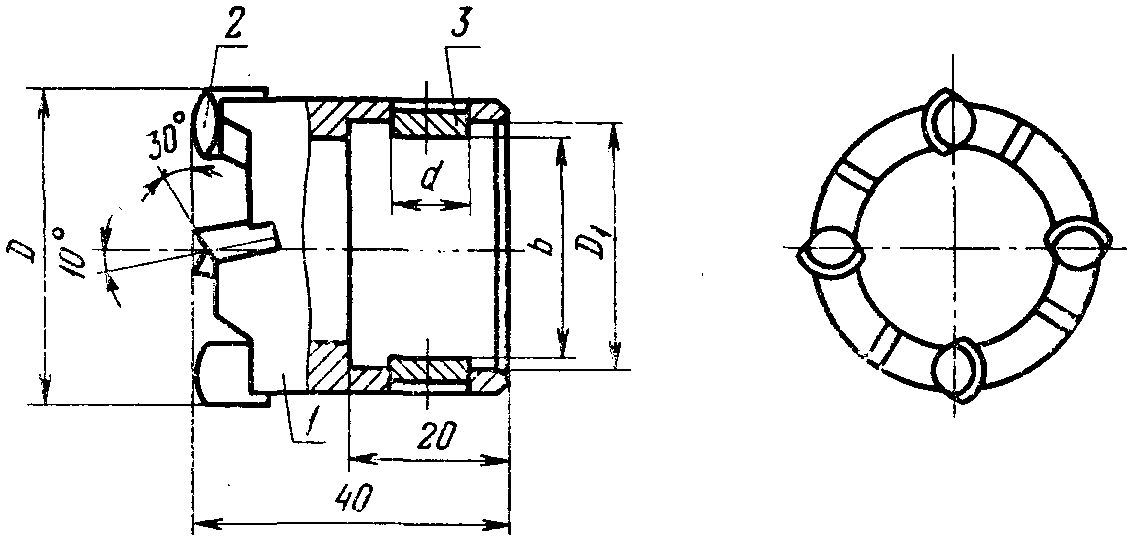

2. Основные размеры сверл должны соответствовать указанным на чертеже и в таблице.
1 — корпус; 2 — пластинка твердосплавная по технической
документации, утвержденной в установленном порядке; 3 — шип
| D | D1 (пред. откл. по A3) | d | b | Количество пластинок |
| 16 | 11 | 4 | 8 | 3 |
| 20 | 15 | 6 | 12 | |
| 25 | 18 | 15 | 4 | |
| (30) | 24 | 21 | ||
| 32 | 10 | 20 | ||
| (36) | 28 | 24 | ||
| 40 | 32 | 23 | ||
| (45) | 36 | 32 | ||
| 50 | 42 | 38 | ||
| 75 | 68 | 64 | 6 | |
| 85 | 78 | 74 |
Примечание. Размеры сверл, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения кольцевого сверла диаметром 16 мм:
3. Технические требования — по ГОСТ 17017-71.
