Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2023 г. № 405-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИБОРЫ И КОМПЛЕКСЫ ОСВЕТИТЕЛЬНЫЕ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Lighting fixtures and complexes. Terms and definitions

ГОСТ 16703-2022

МКС 29.140

Дата введения 1 октября 2023 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Всесоюзный научно-исследовательский светотехнический институт имени С.И. Вавилова» (ООО «ВНИСИ»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 «Светотехнические изделия»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 26 декабря 2022 г. № 157-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2023 г. № 405-ст межгосударственный стандарт ГОСТ 16703-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2023 г.

5 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Введение

Установленные настоящим стандартом термины с соответствующими определениями расположены в систематизированном порядке, отражающем систему светотехнических понятий в области осветительных приборов и комплексов.

Для каждого понятия установлен один стандартизованный термин.

Не рекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой «Нрк».

Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.

Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

Наличие квадратных скобок в терминологической статье означает, что в нее включены два термина, имеющие общие терминоэлементы.

В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.

В стандарте приведен алфавитный указатель терминов на русском языке.

Пояснения терминов, используемых в настоящем стандарте, приведены в приложениях А - Д.

Стандартизованные термины набраны полужирным шрифтом, их краткие формы, в том числе представленные аббревиатурой, — светлым, нерекомендуемые синонимы — курсивом.

1 Область применения

Настоящий стандарт устанавливает термины и определения понятий в области осветительных приборов и комплексов общего назначения с электрическими источниками света.

Настоящий стандарт охватывает терминологию в указанной области в части светотехнических характеристик и фотометрических понятий осветительных приборов и комплексов, а также их классификации по отдельным признакам (области применения, видам освещения, светораспределению, способу установки, защите от воздействия среды).

Настоящий стандарт не устанавливает терминологию в указанной области, связанную с частными оптическими, конструктивными, электрическими и эксплуатационными характеристиками осветительных приборов и комплексов.

Настоящий стандарт не устанавливает термины в области осветительных приборов и комплексов специального назначения, а также специфическую терминологию в указанной области, характерную для узкопрофессионального применения.

2 Термины и определения

Общие понятия

1 осветительный прибор; ОП: Устройство, предназначенное для освещения и содержащее один или несколько электрических источников света, оптическую систему, элементы крепления источников света внутри ОП, элементы подключения ОП к системе питания, помещенные в корпус с выходным отверстием и узлом крепления, обеспечивающий защиту источников света и оптической системы от внешних воздействий окружающей среды и защиту от прикосновения к токоведущим частям ОП.

Примечания

1 Более общим является термин «световой прибор», включающий помимо осветительного прибора такие понятия, как облучательный, светосигнальный и проекторный приборы.

2 ОП классифицируются по разным признакам: назначению, способу установки, характеру светораспределения, по типу источника света и другим.

2 осветительный комплекс: Предназначенная для освещения совокупность ОП или отдельных источников света, светоперераспределяющих и/или светопреобразующих элементов, а также конструктивных, электротехнических и других элементов, сборочных единиц или блоков.

Примечание - В отличие от осветительного комплекса осветительная установка представляет собой совокупность ОП и/или осветительных комплексов, поддерживающих конструкций, средств питания и управления освещением (питающие сети, шкафы управления и т.п.), а также элементов освещаемого пространства, участвующих в перераспределении света (поверхности помещения) или являющихся объектом освещения (участок полотна дороги, стена здания и т.п.), функционально связанных в целях обеспечения необходимых условий видимости и комфортности освещаемого объекта или пространства на всем протяжении срока эксплуатации установки.

3 ОП со светодиодами: ОП, в котором в качестве источников света используются светодиодные лампы или модули.

4 ОП с незаменяемым светодиодным модулем: ОП, в котором светодиодный модуль сконструирован как незаменяемая часть светильника.

5 светильник: ОП, перераспределяющий излучение источников света внутри больших, вплоть до 4\pi , телесных углов.

6 линейный светильник: Узкий протяженный светильник, длина светящей поверхности которого в несколько раз превышает ее ширину, как правило, имеющий возможность стыкования с другими подобными светильниками, образуя различные геометрические фигуры.

7 прожектор: ОП, концентрирующий излучение источников света с помощью элементов оптической системы (зеркал и/или линз) в направлении, как правило, оптической оси в ограниченном угле излучения и, как правило, имеющий приспособления для изменения направления светового пучка (лиру), а в ряде случаев и его угловых размеров (фокусирующее устройство).

Примечание - Ограничение угла излучения характеризуется минимальным углом расходимости, не превышающим значения 30° — для круглосимметричных и 80° — для симметричных и асимметричных прожекторов.

8 источник света; ИС: Устройство, излучающее свет в результате преобразования электрической энергии.

Примечание - В ОП общего назначения используются ИС следующих типов: тепловые (лампы накаливания), разрядные и светодиодные.

9 лампа: ИС, содержащий цоколь.

10 светодиод; СД: Диод с полупроводниковым p-n переходом, который при возбуждении электрическим током испускает некогерентное оптическое излучение.

11 лампа-светильник: ИС, содержащий оптическую систему, стандартный цоколь, элементы, обеспечивающие работу прибора в электрической сети, и выполняющий функции пространственного перераспределения и/или спектрального преобразования испускаемого им излучения.

12 светодиодный модуль; СД модуль: Устройство, используемое в качестве ИС, состоящее из одного или нескольких СД, установленных на общей плате с полным набором оптических, механических, теплоотводящих компонентов и устройств коммутации, но не содержащее устройств управления.

13 светодиодный модуль со встроенным устройством управления: СД модуль, предназначенный для присоединения к источнику питания.

14 светодиодная лампа: СД модуль, снабженный ламповым цоколем.

15 светодиодная лампа со встроенным устройством управления: СД модуль со встроенным устройством управления, снабженный ламповым цоколем.

16 оптическая система: Часть ОП, состоящая из оптико-механических элементов (таких как отражатели, преломлятели, линзы, рассеивателей, светофильтров, экранирующих решеток и других), которые участвуют в пространственном перераспределении и/или спектральном преобразовании излучения ИС.

Примечание - Для ОП с лампой-светильником или СД модулем оптическая система, как правило, входит в состав ИС.

17 отражающая оптическая система: Оптическая система, в которой перераспределение излучения ИС происходит путем отражения света.

18 зеркально-отражающая оптическая система: Отражающая оптическая система, в которой отражение происходит преимущественно путем зеркального отражения света.

19 преломляющая оптическая система: Оптическая система, в которой перераспределение излучения ИС происходит преимущественно путем преломления света.

20 диффузная оптическая система: Оптическая система, в которой перераспределение излучения ИС происходит преимущественно путем диффузного (близкого к ламбертовскому) рассеяния при отражении и/или пропускании света.

21 комбинированная оптическая система: Оптическая система, сочетающая разные способы перераспределения излучения ИС.

22 выходное отверстие: Отверстие в корпусе ОП или светопропускающая часть оболочки ОП, предназначенные для вывода света из ОП во внешнее пространство.

23 световой центр: Условная точка во внутренней области оптической системы ОП, при помещении в которую светового центра лампы или при заданном расположении относительно которой ламп в многоламповом ОП светораспределение последнего в наименьшей степени отличается от расчетного.

Примечание - Как правило, за световой центр принимают фотометрический центр ОП.

24 оптическая ось: Условная прямая, проходящая через световой центр или фокус оптической системы ОП и принимаемая за начало отсчета угловых координат.

Примечание - Как правило, за оптическую ось принимают фотометрическую ось ОП.

25 нижняя полусфера: Полупространство под горизонтальной плоскостью, проходящей через световой центр ОП, расположенного в стандартном положении.

26 верхняя полусфера: Полупространство над горизонтальной плоскостью, проходящей через световой центр ОП, расположенного в стандартном положении.

27 стандартное положение ОП: Для ОП общего назначения положение, при котором оптическая ось направлена вертикально вниз (в направлении надира) или вверх (в направлении зенита).

Примечание - Для ОП специального назначения стандартное положение устанавливают в технических условиях на ОП конкретных типов.

28 рабочее положение ОП: Положение ОП, при котором обеспечивается выполнение им своих функций.

Примечания

1 Рабочее положение указывают в технических условиях и эксплуатационной документации на ОП конкретных типов.

2 ОП может иметь несколько рабочих положений.

Фотометрические понятия

29 фотометрическое тело; Пространственная характеристика светораспределения ОП при его представлении в виде точечного излучателя, определяемая как область пространства, ограниченная поверхностью, являющейся геометрическим местом концов радиус-векторов, выходящих из светового центра ОП, длина которых пропорциональна силе света ОП в соответствующем направлении.

30 фотометрический центр: Центр системы координат ОП, относительно которого ведут отсчет расстояния при фотометрировании, определяемый точкой внутри или на светящей поверхности ОП в зависимости от формы, взаимного расположения и оптических свойств элементов оптической системы, а также от типа и расположения ИС в ОП.

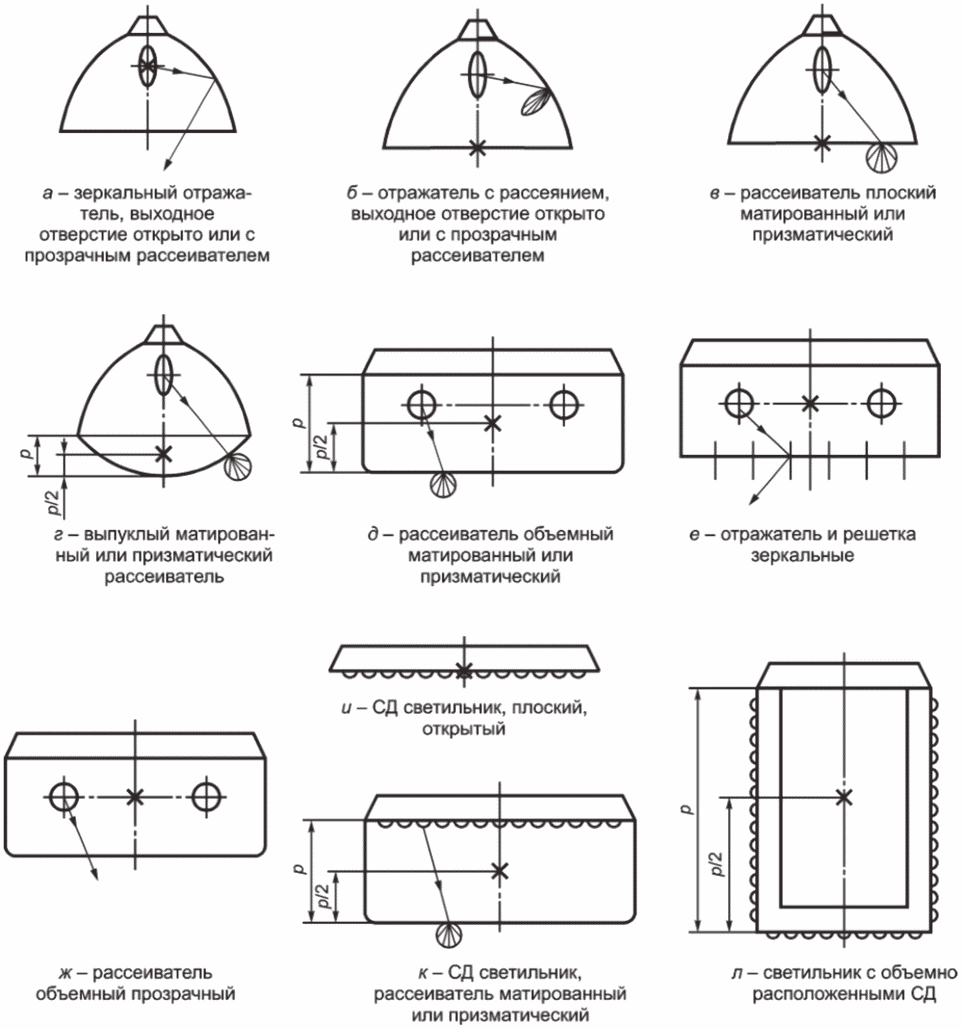

Примечание — См. таблицу А.1 приложения А.

31 главные оси: Три координатные оси прямоугольной системы координат с центром в фотометрическом центре ОП, относительно которых, как правило, определяют симметрию светораспределения ОП.

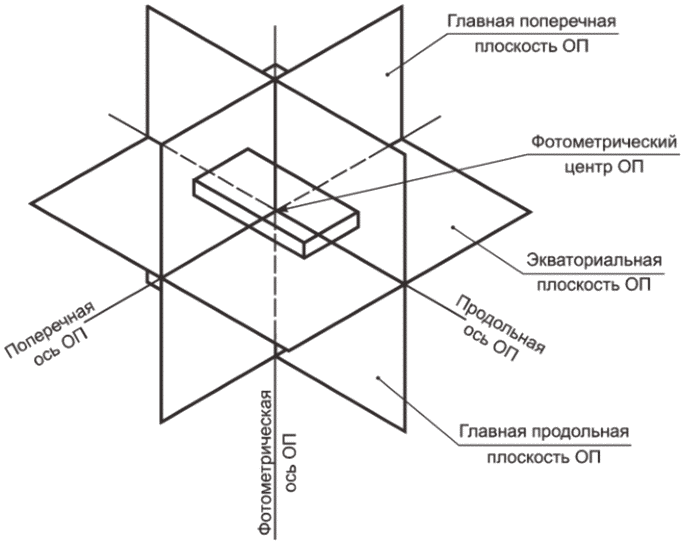

Примечание — См. рисунок Б.1 приложения Б.

32 фотометрическая ось: Одна из главных осей ОП, представляющая собой:

• ось симметрии светораспределения — для круглосимметричных ОП;
• линию пересечения плоскостей симметрии светораспределения — для симметричных ОП;
• линию, лежащую в плоскости симметрии и либо перпендикулярную к плоскости выходного отверстия, либо совпадающую с направлением максимальной силы света — для асимметричных ОП.

Примечания

1 См. рисунок Б.1 приложения Б.

2 Для большинства случаев за фотометрическую ось принимают ось симметрии оптической системы ОП. Для ОП, выходное отверстие или основная светящая поверхность которых плоская, направление фотометрической оси определяется перпендикуляром к плоскости указанного выходного отверстия или основной светящей поверхности ОП.

3 Во всех неоднозначных случаях направление фотометрической оси должно быть установлено производителем и указано в технической документации.

33 продольная ось: Одна из главных осей ОП, проходящая перпендикулярно к его фотометрической оси и, как правило, параллельно продольной оси ИС или вдоль наибольшей стороны ОП.

Примечания

1 См. рисунок Б.1 приложения Б.

2 Для круглосимметричных ОП выбор продольной оси произволен.

3 Во всех неоднозначных случаях направление продольной оси должно быть установлено производителем и указано в технической документации.

34 поперечная ось: Одна из главных осей ОП, проходящая перпендикулярно к его фотометрической и продольной осям.

Примечание — См. рисунок Б.1 приложения Б.

35 продольная плоскость: Плоскость, проходящая через продольную ось ОП.

Примечание — В системе фотометрирования B - \beta продольные плоскости служат меридиональными плоскостями (см. рисунок Б.2б приложения Б).

36 главная продольная плоскость: Продольная плоскость, проходящая, как правило, через фотометрическую ось ОП.

Примечания

1 См. рисунок Б.1 приложения Б.

2 В системе фотометрирования C - \gamma главной продольной плоскости соответствуют две полуплоскости C₉₀ и C₂₇₀ (см. рисунок Б.2а приложения Б).

3 В системе фотометрирования B - \beta главной продольной плоскости соответствуют две полуплоскости B₀ и B₁₈₀ (см. рисунок Б.2б приложения Б).

4 В системе фотометрирования A - \alpha главной продольной плоскости соответствует дополнительная (внесистемная) плоскость B0 (см. рисунок Б.2в приложения Б).

5 Для асимметричных ОП иногда за главную продольную плоскость принимают продольную плоскость, проходящую через направление максимальной силы света ОП.

37 поперечная плоскость: Плоскость, проходящая через поперечную ось ОП.

Примечание — В системе фотометрирования A - \alpha поперечные плоскости служат меридиональными плоскостями (см. рисунок Б.2в приложения Б).

38 главная поперечная плоскость: Поперечная плоскость, проходящая через фотометрическую ось ОП.

Примечания

1 См. рисунок Б.1 приложения Б.

2 В системе фотометрирования C - \gamma главной поперечной плоскости соответствуют две полуплоскости C₀ и C₁₈₀ (см. рисунок Б.2а приложения Б).

3 В системе фотометрирования B - \beta главной поперечной плоскости соответствует дополнительная (внесистемная) плоскость A0 (см. рисунок Б.2б приложения Б).

4 В системе фотометрирования A - \alpha главной поперечной плоскости соответствуют две полуплоскости A₀ и A₁₈₀ (см. рисунок Б.2в приложения Б).

39 система фотометрирования ОП: Используемая для фотометрирования ОП система координатных полуплоскостей в полярной (сферической) системе координат, центр и полярная ось которой совмещены соответственно с фотометрическим центром и одной из главных осей ОП.

Примечания

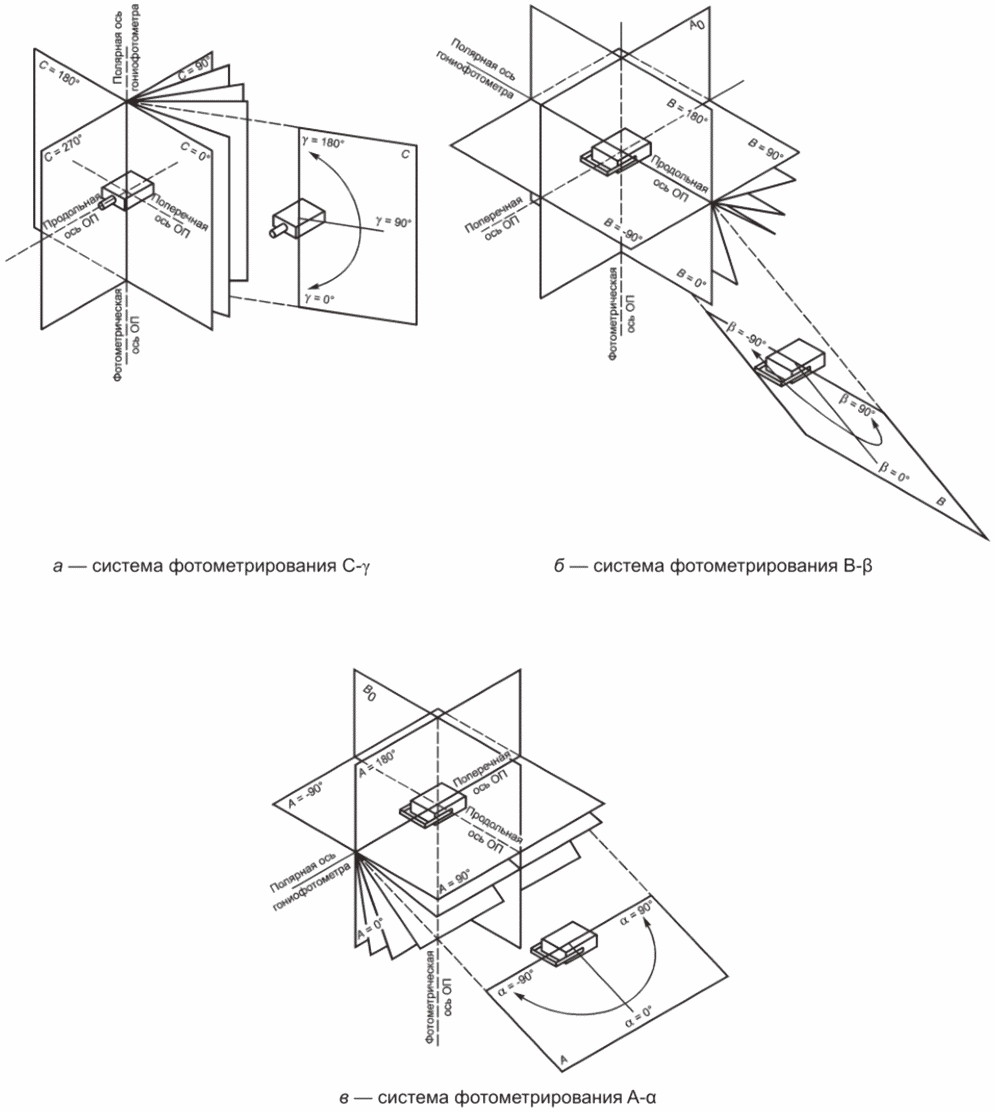

1 См. рисунок Б.2 приложения Б.

2 В зависимости от расположения ОП относительно системы фотометрирования различают C - \gamma , B - \beta и A - \alpha системы фотометрирования.

40 меридиональная плоскость: Координатная полуплоскость системы фотометрирования, проходящая через полярную ось.

Примечания

1 См. рисунок Б.2 приложения Б.

2 Для обозначения меридиональных плоскостей используют первый символ обозначения данной системы фотометрирования с индексом, соответствующим значению экваториального угла данной плоскости. Например, обозначение C20 соответствует меридиональной плоскости в системе C - \gamma , расположенной под углом 20° к главной меридиональной плоскости, для которой принято обозначение C0.

41 главная меридиональная плоскость: Меридиональная плоскость, принятая за начало отсчета меридиональных плоскостей.

Примечание — См. рисунок Б.2 приложения Б.

42 экваториальная плоскость: Плоскость, проходящая через фотометрический центр перпендикулярно к меридиональным плоскостям.

Примечание — См. рисунок Б.1 приложения Б.

43 меридиональный угол: Угол между лежащими в одной меридиональной плоскости направлением, принятым за начало отсчета меридиональных углов в соответствующей системе фотометрирования, и произвольно выбранным лучом, исходящим из фотометрического центра ОП.

44 экваториальный угол: Угол между главной меридиональной плоскостью и меридиональной плоскостью, содержащей произвольно выбранный луч, исходящий из фотометрического центра ОП.

45 система фотометрирования C - \gamma : Система фотометрирования, полярная ось которой совмещена с фотометрической осью ОП, а главная меридиональная плоскость C0 проходит через продольную или поперечную ось ОП в зависимости от его типа.

Примечания

1 См. рисунок Б.2а и таблицу Б.1 приложения Б.

2 Произвольно выбранный луч, исходящий из фотометрического центра и лежащий в меридиональной плоскости C, координируется экваториальным углом C и меридиональным углом \gamma , отсчитываемым от фотометрической оси ОП.

3 Система является наиболее распространенной, а для круглосимметричных ОП имеет исключительное применение.

46 система фотометрирования B - \beta : Система фотометрирования, полярная ось которой совмещена с продольной осью ОП, а главная меридиональная плоскость B0 проходит через фотометрическую ось ОП.

Примечания

1 См. рисунок Б.2б и таблицу Б.2 приложения Б.

2 Произвольно выбранный луч, исходящий из фотометрического центра и лежащий в меридиональной плоскости B, координируется экваториальным углом B и меридиональным углом \beta , отсчитываемым от продольной оси ОП.

3 Систему применяют в основном для симметричных и асимметричных прожекторов.

47 система фотометрирования A - \alpha : Система фотометрирования, полярная ось которой совмещена с поперечной осью ОП, а главная меридиональная плоскость A0 проходит через фотометрическую ось ОП.

Примечания

1 См. рисунок Б.2в и таблицу Б.3 приложения Б.

2 Произвольно выбранный луч, исходящий из фотометрического центра и лежащий в меридиональной плоскости A, координируется экваториальным углом A и меридиональным углом \alpha , отсчитываемым от поперечной оси ОП.

3 Систему применяют в основном для специальных ОП, например автомобильных фар.

48 характерная плоскость [поверхность]: Плоскость [поверхность], светораспределение в которой в наибольшей степени характеризует светораспределение ОП.

Примечание - К характерным относят плоскости симметрии фотометрического тела, а также плоскости или поверхности (например, конические), содержащие направления максимума силы света. Типовые КСС определяют в характерных плоскостях.

49 расстояние фотометрирования: Расстояние r, м, от фотометрического центра до точки на фотометрической оси ОП, начиная с которого произведение E·r2, где E — освещенность, лк, в указанной точке на плоскости, перпендикулярной к фотометрической оси, остается постоянным в пределах заданной погрешности при дальнейшем увеличении этого расстояния.

Примечание - Величину E·r2 на расстоянии фотометрирования принимают за осевую силу света ОП, выраженную в кд.

50 ближнее поле: Пространство вблизи ОП, в пределах которого не выполняется закон обратных квадратов.

Примечание - Закон обратных квадратов устанавливает связь между силой света ОП/в направлении к заданной точке и освещенностью E в этой точке на плоскости, перпендикулярной к указанному направлению, и выражается формулой E = l/r2, где r — расстояние от фотометрического центра ОП до указанной точки.

Светотехнические характеристики осветительных приборов

51 светораспределение: Характеристика ОП, определяющая распределение светового потока ОП, выражаемое через распределение силы света по направлениям пространства или освещенности по заданной поверхности.

Примечание - В ближнем поле светораспределение ОП может быть определено через распределение светового вектора в пространстве.

52 распределение силы света: Светораспределение, выраженное в виде зависимости силы света ОП от направления, задаваемого меридиональным и экваториальным углами в выбранной системе фотометрирования, получаемой сечением фотометрического тела ОП характерными плоскостями (поверхностями) и представляемой в графической, табличной или файловой форме.

53 кривая силы света; КСС (Нрк. диаграмма силы света, диаграмма направленности): Графическое изображение зависимости силы света осветительного прибора от меридиональных и экваториальных углов, получаемое сечением его фотометрического тела плоскостью или поверхностью.

Примечание - Иногда КСС выражают для значений силы света, приведенных к суммарному световому потоку ИС или световому потоку ОП 1000 лм.

54 таблица силы света: Распределение силы света, представленное в форме таблицы значений сил света для соответствующих координатных углов в выбранной системе фотометрирования.

55 файл фотометрических данных: Файл, содержащий данные о распределении силы света и других характеристиках ОП, записанные по определенным правилам (формату).

Примечание — В международной практике наиболее распространены такие форматы файлов фотометрических данных, как формат IESNA с расширением .ies по стандарту [1] и формат ELUMDATE с расширением .ldt (разработчик DIAL).

56 меридиональная КСС: КСС ОП в данной меридиональной плоскости.

57 экваториальная КСС: КСС ОП в экваториальной плоскости.

Примечание - Для ОП, светящих только в нижнюю или только в верхнюю полусферы, экваториальная КСС вырождается в точку.

58 осевая сила света: Сила света ОП в направлении оптической оси.

59 коэффициент формы КСС: Отношение максимальной силы света в данной меридиональной плоскости к среднеарифметическому значению силы света ОП для этой плоскости.

60 типовая КСС: КСС ОП в характерной меридиональной плоскости, форма которой стандартизована.

Примечания

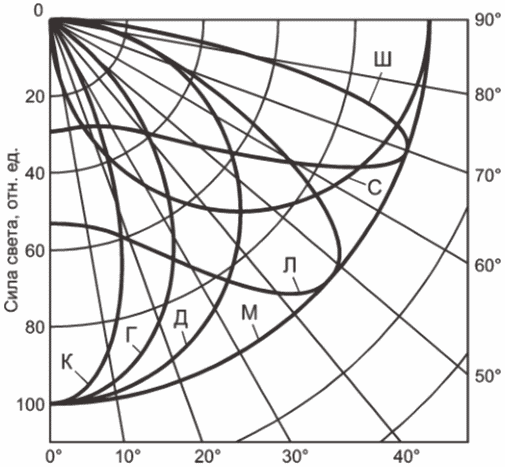

1 См. рисунок В.1 приложения В.

2 К типовым относят следующие КСС: концентрированную, глубокую, косинусную, полуширокую, широкую, равномерную и синусную.

61 концентрированная КСС К: Типовая КСС ОП, у которой коэффициент формы равен или более 3, а направление максимальной силы света отстоит от оптической оси на угол не более 15°.

Примечание — См. рисунок В.1 приложения В.

62 глубокая КСС Г: Типовая КСС ОП, у которой коэффициент формы равен или более 2, но менее 3, а направление максимальной силы света отстоит от оптической оси на угол не более 30°.

Примечание — См. рисунок В.1 приложения В.

63 косинусная КСС Д: Типовая КСС ОП, у которой коэффициент формы равен или более 1,3, но менее 2, а направление максимальной силы света отстоит от оптической оси на угол не более 35°.

Примечание — См. рисунок В.1 приложения В.

64 полуширокая КСС Л: Типовая КСС ОП, у которой коэффициент формы равен или более 1,3, но менее 2, а направление максимальной силы света лежит в диапазоне углов от 35° до 55° от оптической оси.

Примечание — См. рисунок В.1 приложения В.

65 широкая КСС Ш: Типовая КСС ОП, у которой коэффициент формы равен или более 1,5, но менее 3,5, а направление максимальной силы света лежит в диапазоне углов от 55° до 85° от оптической оси.

Примечание — См. рисунок В.1 приложения В.

66 равномерная КСС М: Типовая КСС ОП, у которой коэффициент формы не более 1,3, а отношение минимальной силы света к максимальной более 0,7.

Примечание — См. рисунок В.1 приложения В.

67 синусная КСС С: Типовая КСС ОП, у которой коэффициент формы более 1,3, при этом отношение осевой силы света к максимальной менее 0,7, а направление максимальной силы света лежит в диапазоне углов от 70° до 90° от оптической оси.

Примечание — См. рисунок В.1 приложения В.

68 коэффициент усиления: Величина, характеризующая усиление осветительным прибором силы света ИС в данном направлении.

Примечания

1 Для круглосимметричных ОП коэффициент усиления определяется отношением силы света ОП в данном направлении к среднесферической силе света ИС, для ОП с трубчатыми лампами коэффициент усиления определяется отношением силы света ОП в данном направлении к силе света трубчатых ламп в том же направлении.

2 Характеристику не применяют для ОП, у которых оптическая система и ИС представляют собой единое целое, например, лампы-светильника или ОП с незаменяемым СД модулем.

69 изоканделы: Семейство кривых равных значений силы света ОП.

70 условная экваториальная КСС: Проекция на экваториальную плоскость линии пересечения фотометрического тела светильника с соосным круговым конусом, вершина которого совпадает с фотометрическим центром светильника, а боковая поверхность проходит через направление максимальной силы света или, если это направление совпадает с осью конуса, — через иное характерное направление.

Примечания

1 См. рисунок Г.1 приложения Г.

2 Характеристику используют при классификации уличных светильников по светораспределению.

71 круглосимметричная КСС: Условная экваториальная КСС светильника, имеющая форму окружности.

Примечание — См. рисунок Г.2а приложения Г.

72 осевая КСС: Условная экваториальная КСС светильника с двумя осями симметрии и двумя максимумами, расположенными симметрично на одной из этих осей.

Примечание — См. рисунок Г.2б приложения Г.

73 боковая КСС: Условная экваториальная КСС светильника с одной осью симметрии и двумя максимумами, расположенными симметрично под углом к оси симметрии.

Примечание — См. рисунок Г.2в приложения Г.

74 многолучевая КСС: Условная экваториальная КСС светильника с тремя или более максимумами, расположенными равномерно.

Примечание — См. рисунок Г.2г приложения Г.

75 асимметричная КСС: Условная экваториальная КСС светильника с одной осью симметрии и одним максимумом, расположенным на этой оси.

Примечание — См. рисунок Г.2д приложения Г.

76 распределение освещенности: Светораспределение ОП, выраженное в виде зависимости освещенности расчетной поверхности от положения расчетных точек.

Примечание - Координаты расчетной поверхности могут быть определены в системе координат, заданной относительно светового центра ОП.

77 кривая относительной освещенности: Выраженное в графической форме распределение освещенности ОП на расчетной плоскости в характерном сечении, проходящем через световой центр ОП перпендикулярно к указанной плоскости, при расположении светового центра ОП на высоте 1 м над этой плоскостью.

78 изолюксы: Семейство кривых равных значений освещенности на расчетной плоскости.

Примечание - Положение расчетной плоскости может быть задано относительно светового центра ОП и его оптической оси.

79 габаритная яркость: Яркость видимой светлой в данном направлении поверхности светильника, определяемая отношением силы света светильника в этом направлении к площади проекции видимой светлой поверхности светильника на плоскость, перпендикулярную к направлению наблюдения.

80 максимальная яркость: Среднее значение яркости наиболее яркого в данном направлении участка светящей поверхности светильника регламентируемой площади.

Примечание — Регламентируемую площадь определяют как площадь проекции участка светящей поверхности ОП на плоскость, перпендикулярную к направлению наблюдения, близкую по форме к кругу или квадрату, значение которой лежит диапазоне от 450 до 550 мм2 [2].

81 коэффициент полезного действия; КПД: Величина, определяемая отношением светового потока ОП к суммарному световому потоку установленных в нем ИС.

Примечания

1 За суммарный световой поток ИС принимают сумму световых потоков каждого ИС, которые они создают независимо друг от друга вне ОП при питании от эталонного устройства управления, в положении и при температуре окружающей среды, оговоренных в стандартах или технических условиях на отдельные группы или типы этих ИС.

2 Характеристику не применяют для ОП, у которых оптическая система и ИС представляют собой единое целое, например, лампы-светильника, ОП с незаменяемым ИС.

82 световая отдача ОП: Основная величина, характеризующая энергетическую эффективность ОП, определяемая отношением светового потока ОП к потребляемой им электрической мощности.

83 защитный угол (светильника): Угол, характеризующий зону, в пределах которой глаз наблюдателя защищен от прямого действия ИС.

Примечания

1 Характеристику применяют для светильников, имеющих выходное отверстие, открытое или перекрытое прозрачным защитным стеклом или экранирующей решеткой со светоотражающими экранами, и определяют для установленного в стандартное положение светильника как угол в данной характерной плоскости между горизонталью и линией, касательной к краю отражателя или непрозрачного экрана и светящему телу ИС или краю соседнего непрозрачного экрана.

2 Характеристику применяют как для нижней, так и для верхней полусфер пространства.

84 угол излучения: Телесный угол, в пределах которого заключен световой поток ОП.

Примечание - Принято характеризовать одним (для круглосимметричного ОП) или двумя (для симметричного или асимметричного ОП) плоскими углами в характерных плоскостях.

85 полезный угол излучения: Часть угла излучения, в которой заключен световой поток ОП, полезный для конкретного применения ОП.

Примечание - Принято характеризовать одним (для круглосимметричного ОП) или двумя (для симметричного или асимметричного ОП) углами расходимости в характерных плоскостях.

86 угол расходимости (пучка света прожектора): Плоский угол, определяющий границы полезного угла излучения в характерной плоскости, в пределах которого отношение силы света прожектора к максимальной силе света превышает установленное значение.

Примечания

1 Для большинства применений прожекторов установленное значение отношения силы света для угла расходимости к максимальной силе света принято равным 10%. В ряде случаев, например, для светодиодных прожекторов используют значение 50%.

2 Для КСС, симметричной в данной характерной плоскости, угол расходимости принято обозначать через двойной угол относительно оптической оси ОП 2\gamma_{10} .

87 зона ограничения яркости: Часть внешнего пространства светильника, ограничивающая направления наблюдения, для которых значения габаритной и/или максимальной яркости светильника не должны превышать нормируемых значений.

Примечание — Характеристику применяют для светильников, имеющих выходное отверстие, перекрытое рассеивателем, выполненным из светорассеивающего материала, или светильников с преломлятелями (линзовая вторичная оптика в светильниках со светодиодами) и определяют как зону пространства, ограниченную горизонтальной плоскостью, проходящей через световой центр светильника, и поверхностью кругового конуса, ось которого вертикальна, вершина совмещена со световым центром светильника, а образующая отклонена от оси конуса на заданный угол (например, 60°), отсчитываемый от надира (зенита) для нижней (верхней) полусферы (см. приложение Д).

88 зона слепимости: Часть внешнего пространства светильника, ограничивающая направления наблюдения, для которых значения силы света светильника не должны превышать нормируемых значений.

Примечание - Характеристику используют при классификации светильников утилитарного наружного освещения по светораспределению.

Виды осветительных приборов

По типу симметрии светораспределения

89 круглосимметричный ОП: ОП, фотометрическое тело которого имеет вращательную симметрию относительно оптической оси.

90 симметричный ОП: ОП, фотометрическое тело которого имеет две и более плоскости симметрии относительно оптической оси.

91 асимметричный ОП: ОП, фотометрическое тело которого имеет одну плоскость симметрии относительно оптической оси (например, кососвет).

92 несимметричный ОП: ОП, фотометрическое тело которого не имеет осей или плоскостей симметрии.

По защите от воздействия среды

93 пыленезащищенный ОП: ОП, токоведущие части, оптическая система и ИС которого не защищены от попадания пыли.

94 пылезащищенный ОП: ОП, токоведущие части, оптическая система и ИС которого защищены от попадания пыли в количествах, достаточных для повреждения или нарушения удовлетворительной работы ОП.

95 пыленепроницаемый ОП: ОП, токоведущие части, оптическая система и ИС которого полностью защищены от попадания пыли.

96 водонезащищенный ОП: ОП, токоведущие части, оптическая система и ИС которого не защищены от попадания воды.

97 каплезащищенный ОП: ОП, токоведущие части, оптическая система и ИС которого защищены от попадания капель воды, падающих сверху под углом к вертикали, меньшим или равным 15°.

98 дождезащищенный ОП: ОП, токоведущие части, оптическая система и ИС которого полностью защищены от попадания капель или струй воды, падающих сверху под углом к вертикали, большим 15°, но меньшим или равным 60°.

99 брызгозащищенный ОП: ОП, токоведущие части, оптическая система и ИС которого полностью защищены от попадания капель или брызг воды.

100 струезащищенный ОП: ОП, токоведущие части, оптическая система и ИС которого полностью защищены от попадания воды при обливании его струей воды.

101 водонепроницаемый ОП: ОП, токоведущие части, оптическая система и ИС которого или только токоведущие части защищены от попадания воды при его кратковременном погружении в воду.

102 герметичный ОП: ОП, токоведущие части, оптическая система и ИС которого или только токоведущие части защищены от попадания воды при его длительном погружении в воду.

103 ОП повышенной надежности против взрыва: ОП, в котором предусмотрены средства и меры, затрудняющие возникновение опасных искр, электрических дуг и нагрева, обеспечивающие защиту от взрыва в режиме его нормальной работы.

104 взрывобезопасный ОП: ОП, в котором предусмотрены меры его защиты от взрыва окружающей взрывоопасной, газо-, паро- и пылевоздушной смеси в результате действия искр, электрических дуг или нагрева поверхностей при нормальной работе ОП и вероятных повреждениях.

105 взрывонепроницаемый ОП: Взрывобезопасный ОП, имеющий взрывонепроницаемую оболочку, предотвращающую передачу взрыва в окружающее пространство при воспламенении смеси внутри оболочки.

По способу установки

106 подвесной ОП: ОП, который крепят к опорной поверхности или несущим элементам (тросу, кронштейну) снизу с помощью элементов подвеса высотой более 0,1 м.

107 потолочный ОП (Нрк. плафон): ОП, который крепят к опорной поверхности (потолку, балке, ферме, навесу и т.п.) снизу непосредственно или с помощью элементов крепления (монтажного профиля) высотой не более 0,1 м.

108 встраиваемый ОП: ОП, который встраивают в нишу или проем опорной поверхности (потолка, стены, пола, грунта, дорожного покрытия) или в оборудование.

109 пристраиваемый ОП: ОП, который жестко прикрепляют непосредственно к поверхности мебели или оборудования.

110 настенный ОП (Нрк. бра): ОП, который жестко крепят на вертикальной опорной поверхности (стене, колонне) непосредственно или с помощью элементов крепления (монтажного профиля).

111 опорный ОП: ОП, предназначенный для установки на верхней стороне горизонтальной поверхности или крепления к ней с помощью стойки или опоры.

112 настольный ОП: Опорный ОП, устанавливаемый на столе или другой мебели или элементах интерьера.

113 напольный ОП (Нрк. торшер): Опорный ОП, устанавливаемый на полу помещения.

114 венчающий ОП (Нрк. торшерный ОП): ОП, который устанавливают на трубу и световой центр которого лежит на вертикали, проходящей через точку крепления.

115 консольный ОП: ОП, который устанавливают на трубу с кронштейном и световой центр которого смещен относительно вертикали, проходящей через точку крепления.

116 торцевой ОП: Консольный ОП, устанавливаемый на опоре без промежуточного кронштейна.

117 стыкуемый ОП: ОП, конструкция которого позволяет устанавливать его в линию, жестко соединяя с другими такими ОП, и прокладывать через них провода электрической сети.

118 стационарный ОП: ОП, закрепляемый на месте эксплуатации так, что для его снятия или перемещения требуется применение инструмента.

119 нестационарный ОП: ОП, для снятия или перемещения которого с места эксплуатации применения инструмента не требуется.

120 переносной ОП: Нестационарный ОП с автономным источником питания или соединенный с электрической сетью гибким проводом, не отключаемым при перемещении ОП вручную.

121 ручной ОП: Переносной ОП, который при эксплуатации располагают в руке или крепят к деталям одежды человека.

122 головной ОП: Переносной ОП, при эксплуатации закрепляемый на голове или головном уборе человека.

123 передвижной ОП: Нестационарный ОП с автономным источником питания или соединенный с электрической сетью гибким проводом, не отключаемым при перемещении ОП с помощью средств передвижения (специальной тележки) или при наличии у ОП колес.

124 регулируемый ОП: ОП, имеющий регулируемые в установленных пределах светотехнические характеристики, например, световой поток, цветность излучения, угловую ширину пучка.

125 сетевой ОП: ОП, питаемый от стационарной электрической сети.

126 автономный ОП: ОП, питаемый от индивидуального источника питания.

127 ОП комбинированного питания: ОП, имеющий индивидуальный источник питания и устройство для присоединения к электрической сети.

128 фонарь: Переносной ОП, предназначенный для местного освещения.

Светильники

По доле светового потока в нижнюю полусферу

129 светильник прямого света: Светильник, направляющий в нижнюю полусферу пространства более 80% светового потока.

130 светильник преимущественно прямого света: Светильник, направляющий в нижнюю полусферу пространства более 60%, но не более 80% светового потока.

131 светильник рассеянного света: Светильник, направляющий в нижнюю полусферу пространства более 40%, но не более 60% светового потока.

132 светильник преимущественно отраженного света: Светильник, направляющий в нижнюю полусферу пространства более 20%, но не более 40% светового потока.

133 светильник отраженного света: Светильник, направляющий в нижнюю полусферу пространства не более 20% светового потока.

134 светильник с типовой КСС: Светильник, в характерных плоскостях которого распределение силы света соответствует типовой КСС.

135 светильник со специальным распределением силы света: Светильник, у которого ни в одной из характерных плоскостей распределение силы света не соответствует типовой КСС.

По видам освещения

136 светильник общего освещения: Светильник, предназначенный для общего освещения помещений и открытых пространств.

137 светильник местного освещения: Светильник, обеспечивающий освещение на ограниченном участке рабочей поверхности.

138 светильник комбинированного освещения: Светильник, выполняющий функции светильника как общего, так и местного освещения.

139 светильник рабочего освещения: Светильник, предназначенный для рабочего освещения.

140 светильник аварийного освещения: Светильник, предназначенный для аварийного освещения.

141 светильник эвакуационного освещения: Светильник, предназначенный для эвакуационного освещения.

142 светильник охранного освещения: Светильник, предназначенный для охранного освещения.

По назначению и области применения

143 светильник внутреннего освещения: Светильник, предназначенный для освещения помещений жилых, общественных и производственных зданий.

144 декоративный светильник: Светильник, предназначенный для освещения помещений жилых и общественных зданий, представляющий собой элемент интерьера и соответствующий предъявляемым к нему повышенным эстетическим требованиям.

145 экспозиционный светильник: Светильник, предназначенный для освещения отдельных объектов на выставках, в музеях, в витринах.

146 люстра: Подвесной декоративный светильник для жилых и общественных помещений, имеющий объемную структуру и состоящий, как правило, из большого количества ИС и светопреломляющих и светоотражающих элементов.

147 ночник: Светильник, предназначенный для освещения, необходимого для ориентации в помещении в темноте.

148 светильник наружного освещения: Светильник, предназначенный для освещения объектов и территорий различного назначения для эксплуатации на открытом воздухе.

Примечание - Светильники для освещения автодорожных тоннелей, подземных и закрытых надземных пешеходных переходов относятся к светильникам наружного освещения.

149 светильник утилитарного наружного освещения: Светильник наружного освещения, предназначенный для освещения проезжей и пешеходной частей дорог, улиц, автодорожных тоннелей, мест стоянок и топливной заправки транспортных средств, велодорожек, пешеходных зон и в непроезжей части города (парки, скверы, бульвары и т.п.), проезжей и пешеходной территории жилой застройки и промышленных предприятий, зон отдыха и других объектов.

150 светильник наружного функционально-декоративного освещения: Светильник наружного освещения, предназначенный для функционального декоративного и ландшафтного освещения скверов, парков и бульваров, к которому предъявляются повышенные эстетические требования.

151 светильник архитектурного освещения: Светильник наружного освещения, предназначенный для локализованного и акцентированного освещения объектов городской инфраструктуры, к которому предъявляются повышенные эстетические требования.

Прожекторы

152 прожектор общего назначения: Прожектор, предназначенный для освещения городских площадей, открытых спортивных площадок, архитектурных объектов, подъездных путей, открытых строительных, производственных и складских территорий, а также для внутреннего освещения закрытых спортивных и других сооружений.

153 прожектор заливающего света: Прожектор общего назначения, имеющий невысокую концентрацию светового потока и используемый в основном для освещения больших открытых территорий.

154 прожектор акцентирующего освещения: Прожектор общего назначения, используемый для освещения памятников, фрагментов зданий и других подобных объектов.

Осветительные комплексы

155 светящая полоса: Осветительный комплекс, представляющий собой устройство, как правило, встроенное в подвесной потолок, стену или карниз освещаемого помещения, по длине светящей поверхности соизмеримое с размерами соответственно потолка, стены или карниза, а по ширине — не превышающее 1/5 своей длины.

156 светящий потолок: Осветительный комплекс, представляющий собой устройство, как правило, встроенное в подвесной потолок освещаемого помещения, по размерам светящей поверхности соизмеримое с размерами указанного потолка.

157 устройство с полым световодом: Осветительный комплекс, предназначенный для перераспределения света от одного или группы компактно расположенных ИС с помощью полого световода по освещаемой площади помещения.

Элементы осветительных приборов и комплексов

158 отражатель (Нрк. рефлектор): Элемент оптической системы ОП, предназначенный для пространственного перераспределения излучения ИС путем отражения.

159 контротражатель: Дополнительный зеркальный отражатель, устанавливаемый вблизи ИС со стороны выходного отверстия основного отражателя, препятствующий прямому выходу излучения ИС и направляющий попавшее на него излучение на основной отражатель ОП.

160 фацетный отражатель: Зеркальный отражатель, выполненный в виде совокупности зеркально-отражающих плоских элементов.

161 рассеиватель: Элемент оптической системы ОП, предназначенный для пространственного перераспределения излучения ИС путем рассеяния.

162 преломлятель (Нрк. рефрактор): Элемент оптической системы ОП, предназначенный для пространственного перераспределения излучения ИС путем преломления, например, линза в светильнике со светодиодами.

163 экран: Элемент оптической системы ОП, защищающий глаза наблюдателя от прямого действия излучения ИС и ярких поверхностей оптической системы ОП.

164 экранирующая решетка: Элемент оптической системы ОП, состоящий из совокупности непрозрачных или светопропускающих экранов, обеспечивающих при совместном действии заданный защитный угол.

165 защитная сетка: Элемент конструкции ОП в форме решетки или сетки, предназначенный для защиты ИС и оптической системы ОП от прикосновения к ним и от механических повреждений, а также для удержания осколков стекла при повреждении колбы лампы или элементов конструкции ОП.

166 защитное стекло: Элемент конструкции ОП из светопропускающего материала, предназначенный для защиты ИС, оптической системы и токоведущих частей от прикосновения к ним, от воздействия окружающей среды или от механических повреждений.

167 светопропускающая оболочка: Совокупность элементов конструкции ОП, служащих одновременно для вывода света из ОП и защиты от механических повреждений.

Примечание - Термин применяют в основном для взрывозащищенных ОП.

168 фокусирующее устройство: Элемент конструкции ОП, предназначенный для регулирования светораспределения ОП путем изменения взаимного расположения ИС и элементов оптической системы.

169 лира: Элемент конструкции прожектора, предназначенный для крепления прожектора к опорной поверхности и позволяющий изменять ориентацию пучка света прожектора путем его вращения относительно вертикальной и горизонтальной осей.

170 полый световод: Устройство, выполненное в виде, как правило, протяженного цилиндрического или иной формы полого канала с оболочкой, имеющей светоотражающую и светопропускающую части, и предназначенное для транспортирования света, введенного в канал через его торец, путем многократных отражений от внутренней поверхности светоотражающей части оболочки и вывода его наружу через светопропускающую часть оболочки или противоположный торец.

171 щелевой световод: Полый световод, светопропускающая часть оболочки которого выполнена в виде протяженной полосы на боковой поверхности, называемой оптической щелью.

Алфавитный указатель терминов на русском языке

Приложение А (справочное)

ПОЛОЖЕНИЕ ФОТОМЕТРИЧЕСКОГО ЦЕНТРА ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

Рисунок А.1 — Положение фотометрического центра осветительных приборов по [2]

Приложение Б (справочное)

СИСТЕМЫ ФОТОМЕТРИРОВАНИЯ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

Рисунок Б.1 — Главные оси и плоскости осветительного прибора

Рисунок Б.2 — Системы фотометрирования ОП по [3]

Таблица Б.1

Ориентация основных плоскостей ОП в системе фотометрирования C - \gamma [3]

Тип ориентации	Характеристика ОП и его ориентация	Вид сверху, в направлении фотометрической оси	Изображение изокандел в плоскости, перпендикулярной к оптической оси
C1	Уличный светильник. Плоскость C0-C180 располагается параллельно краю проезжей части. При расположении ОП сбоку от проезжей части полуплоскость C90 направлена в сторону проезжей части, а полуплоскость C270 — ближней обочины
C2	ОП с лирой (прожектор). Плоскость C0-C180 параллельна продольной оси ОП, а полуплоскость C270 проходит через лиру
C3	ОП без лиры, светораспределение — круглосимметричное. В качестве нулевой меридиональной полуплоскости C0 может быть выбрана произвольная полуплоскость C
C4	ОП без лиры, светораспределение — с одной плоскостью симметрии, в которой лежит полуплоскость C90. Для ОП с протяженными ИС плоскость C0-C180 перпендикулярна к продольной оси ИС. Для ОП с непротяженными ИС производитель ОП должен либо пометить на ОП направление, принимаемое за C0, либо указать его относительно характерного элемента ОП (например, продольной оси ИС)
C5	То же, но в плоскости симметрии лежит полуплоскость C0
C6	То же, но с двумя плоскостями симметрии, в которых лежат полуплоскости C0 и C90
C7	То же, но без плоскостей симметрии

Таблица Б.2

Ориентация основных плоскостей ОП в системе фотометрирования B - \beta [3]

Таблица Б.3

Ориентация основных плоскостей ОП в системе фотометрирования A - \alpha [3]

Приложение В (справочное)

ТИПОВЫЕ МЕРИДИОНАЛЬНЫЕ КРИВЫЕ СИЛЫ СВЕТА СВЕТИЛЬНИКОВ

К — концентрированная; Г — глубокая; Д — косинусная; Л — полуширокая; Ш — широкая; М — равномерная; С — синусная

Рисунок В.1 — Типовые меридиональные КСС светильников

Приложение Г (справочное)

ТИПЫ УСЛОВНЫХ ЭКВАТОРИАЛЬНЫХ КРИВЫХ СИЛЫ СВЕТА СВЕТИЛЬНИКОВ

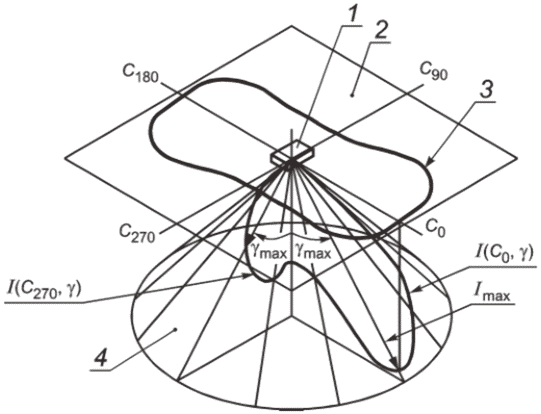

Г.1 Определение условной экваториальной кривой силы света светильника показано на рисунке Г.1.

1 — светильник; 2 — экваториальная плоскость; 3 — условная экваториальная КСС; 4 — секущая коническая поверхность

Рисунок Г.1 — Определение условной экваториальной КСС светильника

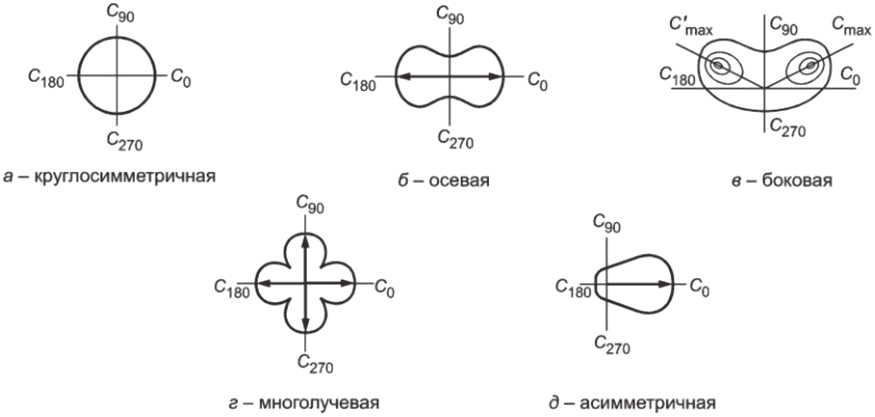

Рисунок Г.2 — Типы условных экваториальных КСС светильников

Приложение Д (справочное)

ОПРЕДЕЛЕНИЕ ЗОНЫ ОГРАНИЧЕНИЯ ЯРКОСТИ СВЕТИЛЬНИКА

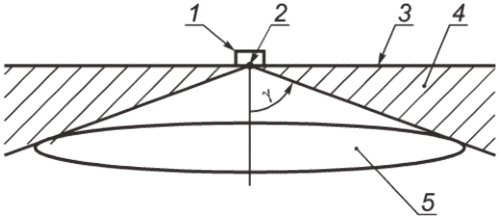

Д.1 Определение зоны ограничения яркости светильника показано на рисунке Д.1.

1 — светильник; 2 — световой центр светильника; 3 — горизонтальная плоскость; 4 — зона ограничения яркости; 5 — ограничивающий конус с углом раскрытия \gamma

Рисунок Д.1 — Зона ограничения яркости светильника

БИБЛИОГРАФИЯ
