ГОСТ 16077-70. Государственный стандарт Союза ССР. Заглушки конусные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 16077-70Действующий акт

(введен в действие Постановлением Госстандарта СССР от 05.06.1970 № 839)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1971 года.

Введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАГЛУШКИ КОНУСНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Tapered stoppers for tube connections on internal cone. Construction and dimensions

ГОСТ 16077-70

Группа Г18

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 1 января 1971 года

Переиздание. Июнь 1987 г.

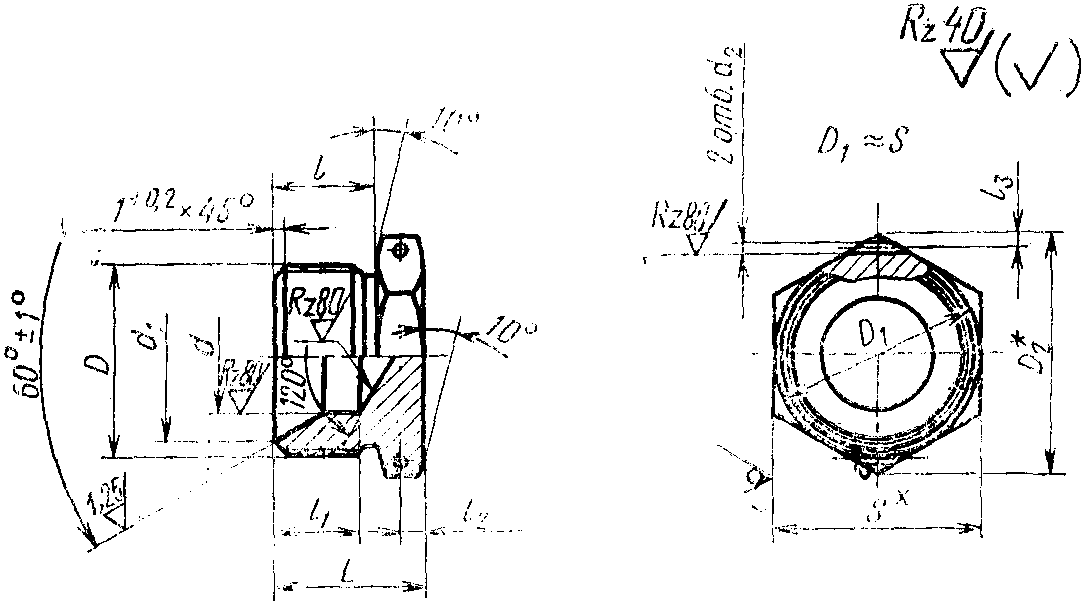

1. Конструкция и размеры конусных заглушек должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для справок.

Размеры, мм

Наружный диаметр труб Dн	d	d1	d2 Пред. откл. +0,12 -0,06	Резьба D	D1	S	l	l1	l2	l3	L	Масса 100 шт. в кг
							Пред. откл.
							+/- 0,4		+/- 0,2		+/- 0,4
6	4	11,0	1,5	M14x1,5	19,6	17	13	12	2,5	2,0	18	1,94
8	6	13,0		M16x1,5								2,76
10	8	15,0		M18x1,5	21,9	19						3,54
12	10	17,0		M20x1,5	25,4	22			3,0		19	4,64
14	12	19,0		M22x1,5	27,7	24						5,10
16	14	21,0		M24x1,5	31,2	27	15				21	5,65
18	16	24,0		M27x1,5	34,6	30						6,93
20	18	27,0		M30x1,5	36,9	32						8,68
22	20	29,0		M33x1,5	41,6	36	16				22	11,30
24	22											13,20
25	23	32,0		M36x1,5	47,3	41	17	11			23	12,90
28	26	35,0		M39x1,5								15,80
30	28	35,5										17,40
32	30	38,0	2,0	M42x1,5	53,1	46			4,0	2,5	25	21,90
34	32	38,0		M45x1,5								24,40
36	34	44,0		M48x1,5	57,7	50						27,60
38	36											28,90

2. Материал: сталь марок 45, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Технические требования — по ГОСТ 16078-70.

Пример условного обозначения конусной заглушки к трубопроводу Dн 16 из стали марки 45:

Заглушка конусная 16-022 ГОСТ 16077-70

То же, из стали марки 12Х18Н9Т:

Заглушка конусная 16-012 ГОСТ 16077-70

То же, из стали марки 13Х11Н2В2МФ:

Заглушка конусная 16-011 ГОСТ 16077-70

То же, для изделий авиационной и общей техники:

Заглушка конусная 16-022А ГОСТ 16077-70

Заглушка конусная 16-012А ГОСТ 16077-70

Заглушка конусная 16-011А ГОСТ 16077-70
