ГОСТ 16047-70*. Государственный стандарт Союза ССР. Гайки накидные сферических ниппелей для соединений трубопроводов по внутреннему конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 16047-70*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 05.06.1970 № 839)

(ред. от 01.02.1986)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1971 года.

Введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ НАКИДНЫЕ СФЕРИЧЕСКИХ НИППЕЛЕЙ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Captive nuts of spherical sleeves for tube connections on internal cone. Construction and dimensions

ГОСТ 16047-70*

Группа Г18

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 1 января 1971 года

Переиздание (июнь 1987 г.) с Изменением № 1, утвержденным в феврале 1986 г. (ИУС 5-86).

Несоблюдение стандарта преследуется по закону

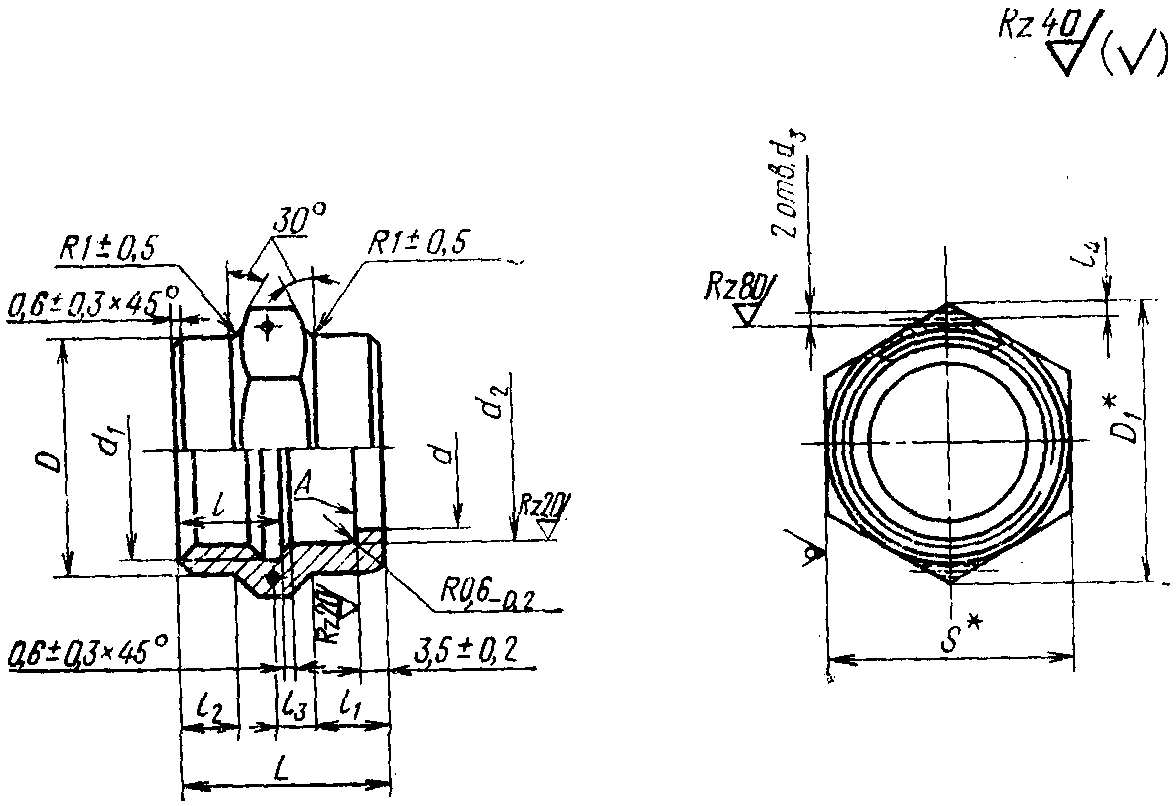

1. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для справок.

Размеры, мм

Наружный диаметр труб Dн	d	Резьба d1	d2	d3	D	D1	S	l	l1	l2	l3	l4	L	Масса 100 шт. в кг
				Пред. откл. +0,12 -0,06				Пред. откл.
								+/- 0,4	+/- 0,2				+/- 0,4
18	21	М27 x 1,5	25,5	1,5	31	36,9	32	14	9	8	5,5	2,0	28	5,71
20	23	М30 x 1,5	28,5		34	41,6	36	15	10				29	6,70
22	25	М33 x 1,5	31,5		37	47,3	41			9	6,5		32	8,30
24	27													8,30
25	28	М36 x 1,5	34,5		40			16			7,0		33	8,60
28	31	М39 x 1,5	37,5	2,0	43	53,1	46			10		2,5	34	10,36
30	33										7,5		35	11,35
32	35	М42 x 1,5	40,5		46									11,55
34	37	М45 x 1,5	43,5		50	57,7	50				8,0		36	16,00
36	39	М48 x 1,5	46,5		53	63,5	55				9,0		38	18,50
38	41													17,50

(Измененная редакция, Изм. № 1).

2. Материал: сталь марки 45 и 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Допуск торцового биения поверхности А относительно оси резьбы — 0,1 мм.

(Измененная редакция, Изм. № 1).

4. Технические требования — по ГОСТ 16078-70.

Пример условного обозначения накидной гайки к трубопроводу Dн 18 из стали марки 45:

Гайка накидная 18-022 ГОСТ 16047-70

То же, из стали марки 13Х11Н2В2МФ:

Гайка накидная 18-011 ГОСТ 16047-70

То же, для изделий авиационной и общей техники:

Гайка накидная 18-022А ГОСТ 16047-70

Гайка накидная 18-011А ГОСТ 16047-70
