ГОСТ 16030-70. Межгосударственный стандарт. Отверстия сквозные квадратные и продолговатые под крепежные детали. Форма и размеры

(введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 27.05.1970 № 816)

(ред. от 01.07.1980)

Введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 27 мая 1970 г. № 816

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРСТИЯ СКВОЗНЫЕ КВАДРАТНЫЕ И ПРОДОЛГОВАТЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ

ФОРМА И РАЗМЕРЫ

Square and oblong through holes for fasteners. Shape and dimensions

ГОСТ 16030-70

Группа Г30

МКС 21.060.01

Взамен МН 5780-65

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 27.05.70 № 816 дата введения установлена

1 июля 1971 года

Издание с Изменением № 1, утвержденным в июле 1980 г. (ИУС 10-80).

1. Настоящий стандарт устанавливает сквозные квадратные отверстия для болтов с квадратным подголовком диаметром от 5 до 24 мм и сквозные продолговатые отверстия для болтов, винтов и шпилек диаметром от 2 до 48 мм.

2. Форма и размеры квадратных отверстий должны соответствовать указанным на черт. 1 и в табл. 1.

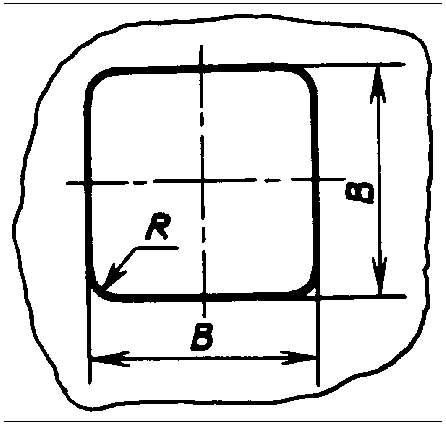

Черт. 1

Таблица 1

мм

Размер квадратных подголовков болтов	B		R, не более	Размер квадратных подголовков болтов	B		R, не более
	1-й ряд	2-й ряд			1-й ряд	2-й ряд
5	5,5	-	0,5	14	15	16	1,0
6	6,6	7		16	17	18	1,2
8	9	-	0,8	20	22	24
10	11	12		22	24	26	1,6
12	13	14	1,0	24	26	28

3. Форма и размеры продолговатых отверстий должны соответствовать указанным на черт. 2 и в табл. 2.

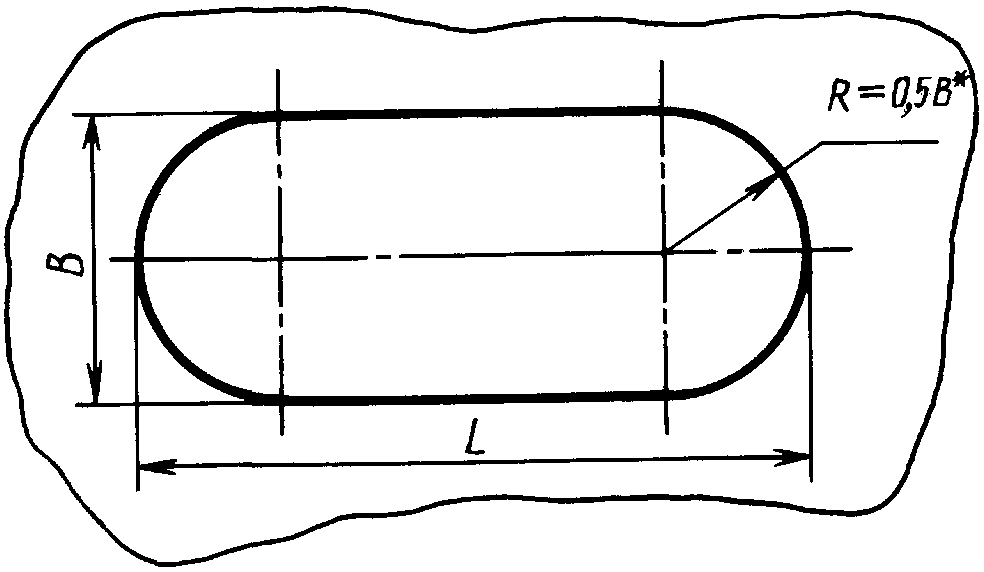

Черт. 2

---

<*> Размер для справок.

Таблица 2

мм

Диаметр стержней крепежных деталей

B

L

1-й ряд

2-й ряд

3

4

6

8

10

12

14

16

18

20

22

25

28

32

36

40

45

50

55

60

70

80

90

100

110

125

2

2,4

-

x

x

x

x

2,5

2,9

-

x

x

x

x

3

3,4

-

x

x

x

x

x

4

4,5

-

x

x

x

x

x

x

5

5,5

-

x

x

x

x

x

x

6

6,6

7

x

x

x

x

x

x

8

9

10

x

x

x

x

x

x

x

x

x

x

x

10

11

12

x

x

x

x

x

x

x

x

x

x

x

12

13

14

x

x

x

x

x

x

x

x

x

x

x

14

15

16

x

x

x

x

x

x

x

x

x

x

x

16

17

18

x

x

x

x

x

x

x

x

x

x

x

18

19

20

x

x

x

x

x

x

x

x

x

x

x

20

22

24

x

x

x

x

x

x

x

x

x

x

x

22

24

26

x

x

x

x

x

x

x

x

x

x

x

24

26

28

x

x

x

x

x

x

x

x

x

x

x

27

30

32

x

x

x

x

x

x

x

x

x

x

x

30

33

35

x

x

x

x

x

x

x

x

x

x

x

36

39

42

x

x

x

x

x

x

x

x

x

x

42

45

48

x

x

x

x

x

x

x

x

x

48

52

56

x

x

x

x

x

x

x

Примечания:

1. Знаком «x» обозначены применяемые длины отверстий.

2. Допускается в обоснованных случаях применять:

а) прямоугольные отверстия для диаметров стержней до 24 мм с размерами B и L, соответствующими табл. 2, и радиусами закругления по табл. 1;

б) продолговатые отверстия с размерами L, не предусмотренные табл. 2, выбранные по ряду Ra 10 ГОСТ 6636-69.

3. При изготовлении продолговатых отверстий концевыми фрезами по ГОСТ 17024-82, ГОСТ 17025-71, ГОСТ 17026-71 допускается применять размеры B, равные 3, 4, 5, 6, 8, 25, 36, 40 мм.

4. Предельные отклонения размеров отверстий — не грубее H14 (A7).

3, 4. (Измененная редакция, Изм. № 1).

---
