Утвержден и введен в действие
Постановлением Комитета
стандартизации и метрологии СССР
от 6 декабря 1991 г. № 1873

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОПОКИ ЛИТЕЙНЫЕ ЦЕЛЬНОЛИТЫЕ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ
СПЛАВОВ ПРЯМОУГОЛЬНЫЕ РАЗМЕРАМИ В СВЕТУ: ДЛИНОЙ 800; 900 ММ,
ШИРИНОЙ ОТ 500 ДО 700 ММ, ВЫСОТОЙ 250; 300 ММ.

КОНСТРУКЦИЯ

Rectangular all-cast moulding boxes of aluminium
and magnesium alloys having inside dimensions:
length 800; 900 mm, width from 500 to 700 mm,
height 250; 300 mm. Construction

ГОСТ 15498-91

Группа Г21

ОКП 39 6401

Дата введения

1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации 224 «Технологическая оснастка»

РАЗРАБОТЧИКИ

С.С. Ткаченко; Р.Б. Евдаев; М.Ф. Калинина, руководитель темы; В.С. Золотова; В.М. Самков; В.С. Дорфман; В.Н. Славянский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 06.12.91 № 1873.

3. Срок проверки — 1997 г.,

периодичность проверки — 5 лет.

4. ВЗАМЕН ГОСТ 15498-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15019-69	1
ГОСТ 15022-69	1
ГОСТ 15506-91	3
ГОСТ 17475-80	1

Настоящий стандарт распространяется на литейные цельнолитые прямоугольные опоки из алюминиевых и магниевых сплавов, предназначенные для изготовления песчаных литейных форм при машинной и ручной формовке.

Требования пп. 1 - 4 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и размеры опок должны соответствовать указанным на чертеже и в таблице.

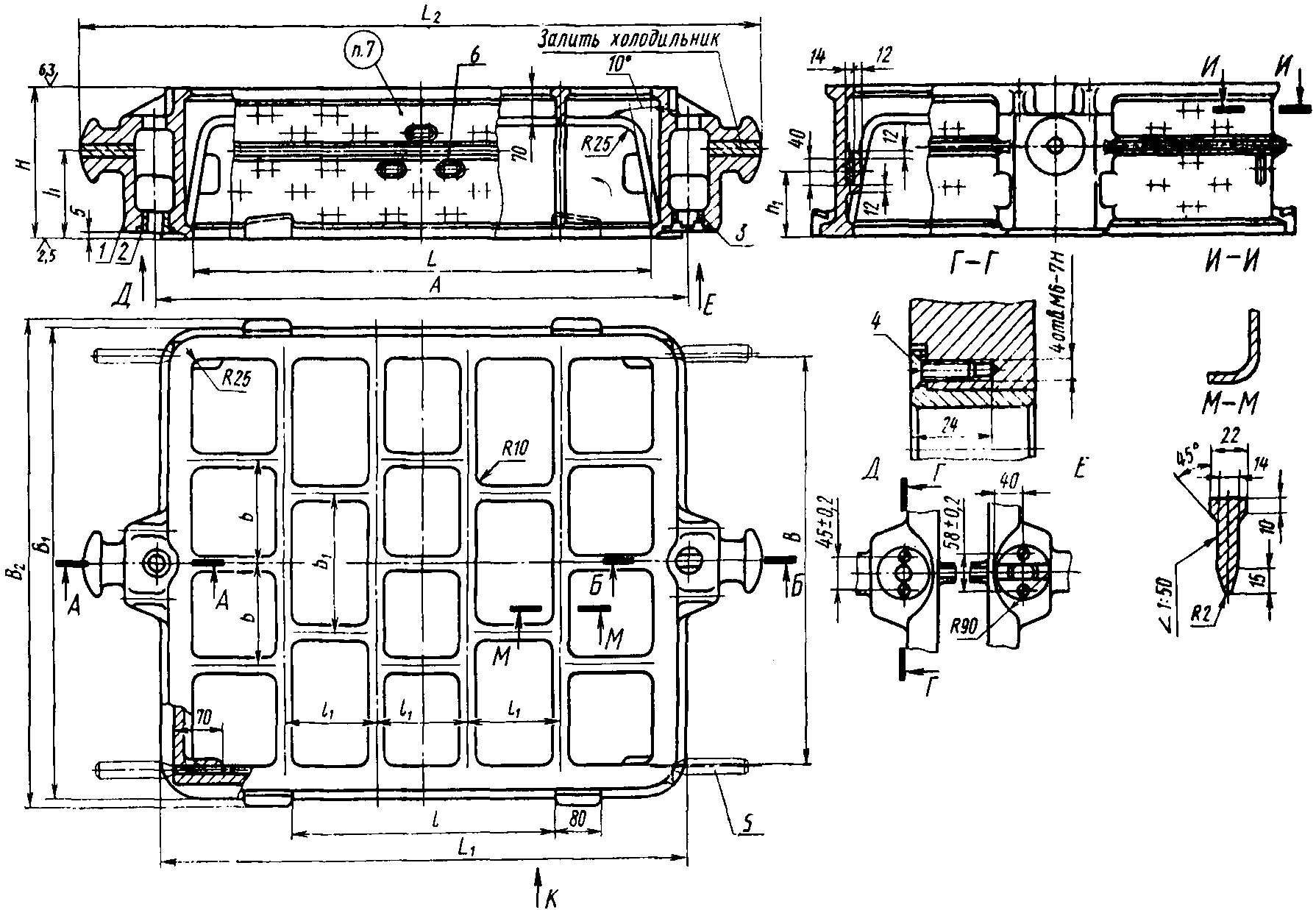

рис. 1

1 — корпус; 2 — центрирующая втулка 0290-2621 по ГОСТ 15019
(1 шт.); 3 — направляющая втулка 0290-2631 (по требованию
потребителя 0290-2632) по ГОСТ 15019 (1 шт.); 4 — винт
A.M6-6g x 20.58.05 по ГОСТ 17475 (4 шт.); 5 — ручка
вставная по ГОСТ 15022 (4 шт.); 6 — вентиляционные отверстия

(по требованию потребителя допускается вентиляционные

отверстия не делать).

рис. 2

Размеры в мм

Обозначение опок		Применяемость опок из сплавов		L	B	H +/- 1,0	A +/- 0,5	L1	L2	B1	B2	l	l1	b	b1	h	h1	h2	Масса опок из сплавов, кг
По классификатору ЕСКД	По МН 80-59	алюминиевых	магниевых																алюминиевых	магниевых
Г 002.297251-069	0264-0131			800	700	250	920	900	1160	800	820	450	160	175	230	150	120	40	56	39
Г 002.297251.070	0264-0132					300										180	150	50	63	43
Г 002.297251.071	0264-0133			900	500	250	1020	1000	1260	600	620	550	180	125	160	150	120	40	53	37
Г 002.297251.072	0264-0134					300										180	150	50	60	42
Г 002.297251.073	0264-0135				600	250				700	720			150	200	150	120	40	56	39
Г 002.297251-074	0264-0136					300										180	150	50	63	43

Пример условного обозначения опоки L = 800 мм, B = 700 мм, H = 250 мм из алюминиевого сплава:

Опока Г002.297251.075 АЛ ГОСТ 15498-91

То же, из магниевого сплава:

Опока Г002.297251.075 МЛ ГОСТ 15498-91

2. Неуказанные радиусы — 5 мм.

3. Технические требования — по ГОСТ 15506.

4. В местах сопряжений ребер, цапф и платиков со стенками опок вентиляционные отверстия не делать.

5. По требованию потребителя допускается:

а) ребра-крестовины не выполнять;

б) ребра-крестовины выполнять в соответствии с контуром моделей.

УДК 621.744.33:006.354	Группа Г21
