ГОСТ 14111-90 (СТ СЭВ 3237-89, ИСО 5184-79). Государственный стандарт Союза ССР. Электроды прямые для контактной точечной сварки. Типы и размеры
(утв. и введен в действие Постановлением Госстандарта СССР от 12.04.1990 № 866)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11-12, 1994). Документ утрачивает силу с 1 июля 1996 года. Документ введен в действие с 1 июля 1991 года.
Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 12 апреля 1990 г. № 866
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЭЛЕКТРОДЫ ПРЯМЫЕ ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ
Straight electrodes for resistance spot welding. Types and dimensions
ГОСТ 14111-90 (СТ СЭВ 3237-89, ИСО 5184-79)
Срок действия с 1 июля 1991 года до 1 июля 1996 года
1. РАЗРАБОТАН И ВНЕСЕН Минэлектротехприбором СССР
А.И. Данилов, И.Н. Кондратенко, А.А. Кузнецов, Л.У. Манчинский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 12.04.90 № 866
4. Стандарт полностью соответствует СТ СЭВ 3237-89
5. В стандарт введен международный стандарт ИСО 5184-79
Настоящий стандарт распространяется на прямые электроды для точечной сварки и устанавливает размеры и допустимые отклонения размеров электродов, когда усилия на электродах Fmax не превышают значений, указанных в таблице для диаметра d1, где осевые линии электродов перпендикулярны к свариваемым деталям.
Настоящий стандарт не распространяется на электроды, изготовляемые выдавливанием.

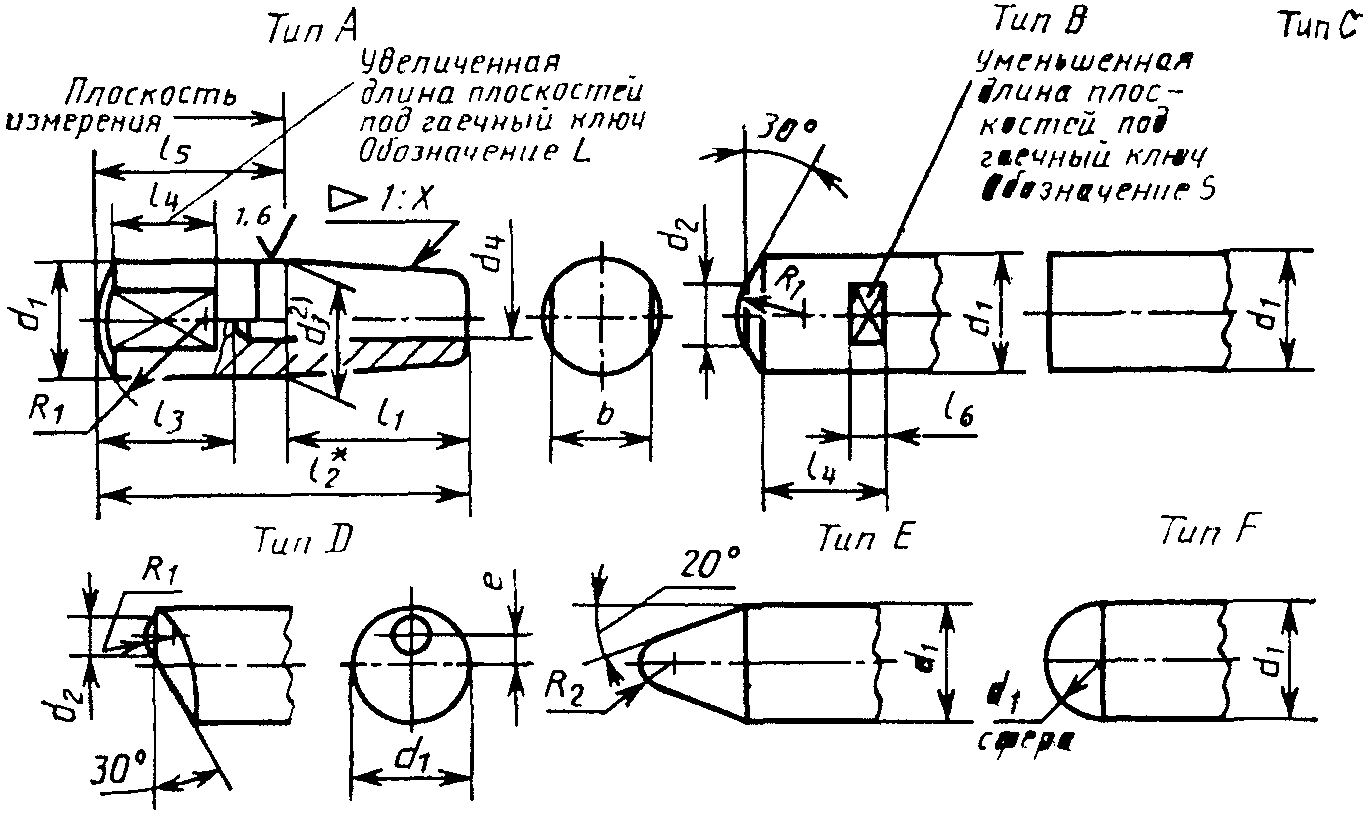

1. Типы и размеры должны соответствовать приведенным на чертеже и в таблице.
2. Неуказанные на чертеже и в таблице предельные отклонения размеров:
остальных — по \pm \frac{IT14}{4} .
1. Можно выбрать по желанию уменьшенную или увеличенную длину плоскостей под гаечный ключ или без плоскости.
2. d3 — диаметр конуса в плоскости измерения.
| d1 h11 | d2 | d3 | d4 +0,5 | 1:x | e | b | l1 +/- 0,5 | l3, max | l4 | l6 | R1 | R2 | l2 +/- 0,5 при l5 | Усилие на электроде Fmax <*>, кН | |||||||
| 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | ||||||||||||||
| 10 | 4 | 9,8 | 5,5 | 1:10 | 2 | 8 | 13 | 14 | 13 | 7 | 25 | 4 | 29 | 33 | 38 | 45 | 53 | 63 | - | - | 2,5 |
| 13 | 5 | 12,7 | 7,5 | 3 | 11 | 16 | 15 | 14 | 7 | 32 | 5 | 32 | 36 | 41 | 48 | 56 | 66 | 79 | - | 4 | |
| 16 | 6 | 15,5 | 8,5 | 4 | 13 | 20 | 16 | 15 | 8 | 40 | 6 | - | 40 | 45 | 52 | 60 | 70 | 83 | 100 | 6,3 | |
| 20 | 8 | 19 | 10,5 | 5 | 17 | 25 | 17 | 16 | 8 | 50 | 8 | - | - | 50 | 57 | 65 | 75 | 88 | 105 | 10 | |
| 25 | 10 | 24,5 | 13,5 | 6,5 | 21 | 31,5 | 18 | 17 | 9 | 63 | 10 | - | - | 56,5 | 63,5 | 71,5 | 81,5 | 94,5 | 111,5 | 16 | |
| 32 | 12,5 | 31 | 14 | 1:5 | 8,5 | 24 | 40 | 20 | 15 | 10 | 80 | 12,5 | - | - | - | 72 | 80 | 90 | 103 | 120 | 25 |
| 40 | 16 | 39 | 16 | 11 | 32 | 50 | 25 | 16 | 10 | 100 | 16 | - | - | - | - | 90 | 100 | 113 | 130 | 40 | |
3. Пример условного обозначения прямого электрода типа F с увеличенной плоскостью под гаечный ключ (L), d1 = 16 мм, l5 = 25 мм:
Электрод FL 16 x 25 ГОСТ 14111-90
То же, прямого электрода типа C с уменьшенной плоскостью под гаечный ключ (S), d1 = 16 мм, l5 = 25 мм:
Электрод CS 16 x 25 ГОСТ 14111-90
То же, прямого электрода типа A без плоскости под гаечный ключ, d1 = 16 мм, l5 = 25 мм:
Электрод A 16 x 25 ГОСТ 14111-90
